三辐式三角连接支架结构设计

该三角连接支架属于机械传动与支撑系统中的典型连接件，在轻工自动化输送线、小型动力传输单元、非标工装夹具的定位模组中都能见到同类结构的应用，核心作用是在三个呈固定夹角的安装点位之间实现刚性连接，同时传递扭矩、分散支撑载荷，避免单点连接带来的应力集中问题。从实际使用场景来看，这类三辐支架常被用在小型设备的摇臂传动端、可调角度工作台的支撑铰接位、轻型输送设备的张紧轮安装座上，相比直臂式连接件，它能在有限的安装空间内同时完成三个方向的点位固定，减少额外的拼接零件数量，降低装配累计误差。

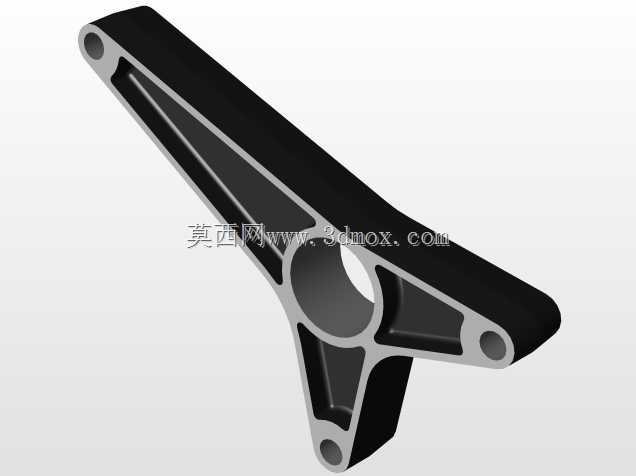

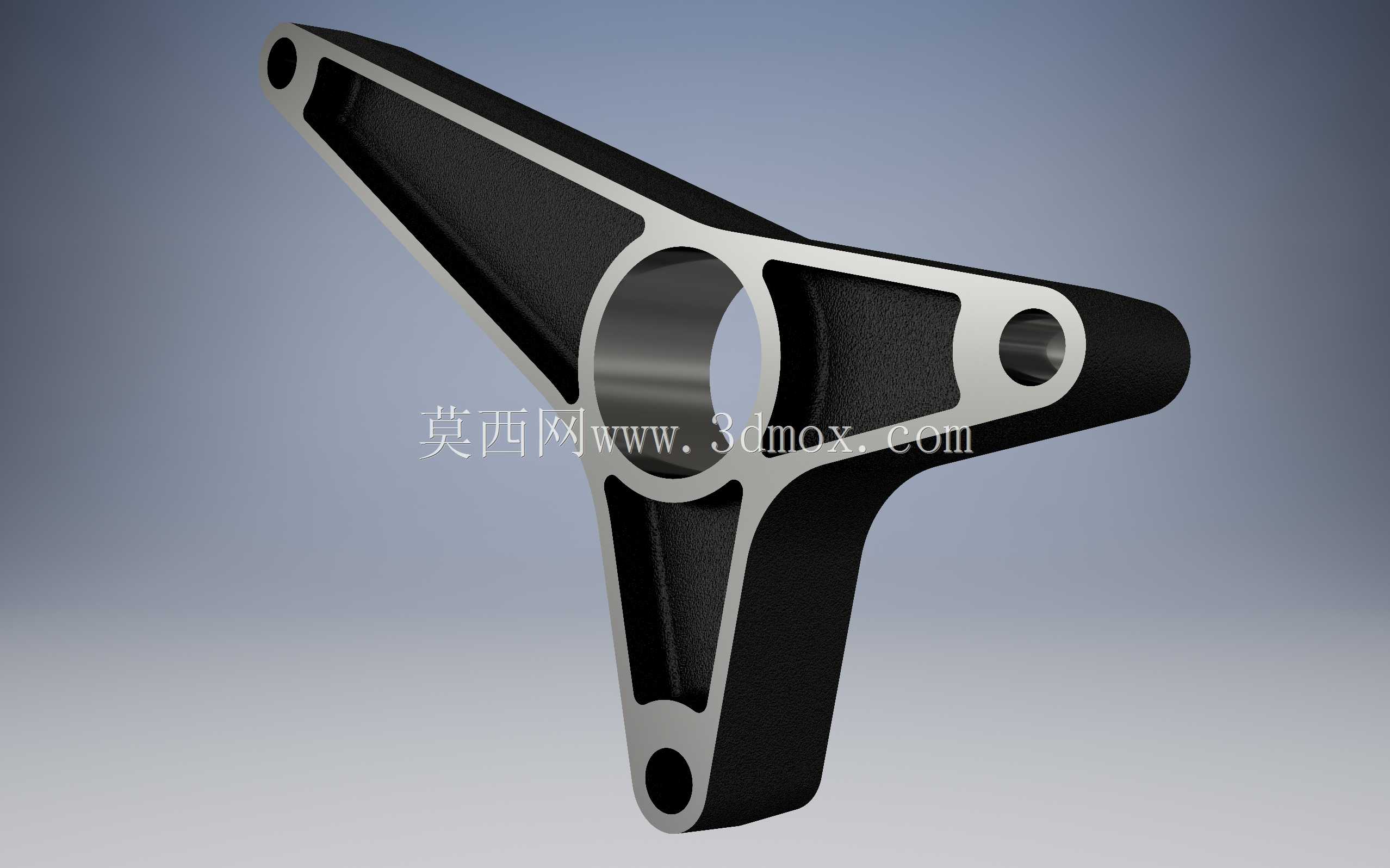

从结构设计逻辑来看，该零件采用中心环形基体搭配三个等角度分布辐臂的布局，中心的大尺寸通孔是核心安装位，用于穿装主轴或者铰接销轴，孔壁做了加厚处理，能够承受径向载荷与周向转动带来的摩擦损耗，辐臂与中心环的过渡位置采用大圆弧过渡，从根源上避免直角衔接带来的应力集中问题，在设备启停、载荷换向的动态工况下，能有效降低过渡位置的疲劳断裂风险。每个辐臂的末端都设计了同轴的小尺寸安装孔，三个孔的中心轴线与中心孔轴线保持平行，孔位的位置度公差需要控制在0.02mm以内，保证安装后三个连接点位的同轴度，避免装配后出现别劲、卡滞的问题。辐臂本身采用了挖槽减重设计，在辐臂的非受力面铣出凹槽，在保证整体结构刚性、抗弯截面模量满足载荷要求的前提下，尽可能减少零件的整体重量，降低转动惯量，这对于需要随主轴做往复摆动的应用场景来说尤为重要，能有效减少驱动端的动力损耗，提升动态响应速度。

从安装边界来看，该零件的整体外轮廓为正三角分布的三臂结构，三个末端安装孔的中心到中心孔中心的距离保持一致，安装时需要保证中心孔与配合轴的配合公差选H7/h6的间隙配合，既能够保证转动顺畅，又不会出现过大的旷量；末端的小孔用于安装固定螺栓或者铰接销，装配时需要在每个连接位加装平垫，分散接触面的压应力，避免长期受力后孔口出现压溃变形。零件的厚度方向尺寸经过匹配计算，在承受额定120N·m的扭矩载荷时，辐臂的最大变形量不超过0.03mm，完全满足多数轻型传动、支撑场景的刚度要求。

在实际选型适配时，需要注意该支架的三个辐臂夹角为固定120度，适用于三个连接点位均匀分布的工况，如果是非均匀角度的安装场景，则需要调整辐臂的分布角度重新设计。另外，零件的表面处理可以根据使用环境选择，普通室内工况采用发黑处理即可满足防锈要求，如果是在潮湿、有腐蚀介质的工况下使用，则需要做镀锌或者喷塑处理，提升零件的耐锈蚀能力。从加工工艺角度来看，该零件既可以采用整块铝合金铣削加工，适合小批量定制场景，也可以采用压铸工艺批量生产，降低单件成本，中心孔与末端安装孔在粗加工后需要做铰孔精加工，保证孔的尺寸精度与表面粗糙度，减少装配后的磨损。

这类三角支架的设计核心是在刚性、重量、安装空间三者之间找到最优平衡，相比整块式的三角连接板，辐臂式的设计减重效果能达到40%以上，同时应力分布更加均匀，不会出现整块板件局部冗余、局部强度不足的问题。在做结构校核时，需要重点关注辐臂与中心环衔接位置的应力值，这个位置是整个零件的受力薄弱点，设计时通过加大过渡圆角、适当增加局部壁厚的方式，能让该位置的最大应力值降低30%左右，大幅提升零件的疲劳寿命。在实际装配场景中，这类支架往往不需要额外的加强筋，依靠自身的三辐对称结构就能实现足够的结构稳定性，对称的结构也让零件在做旋转运动时的动平衡性能更好，不会因为质量分布不均产生额外的振动，适合在中低转速的传动场景下使用。
