汽车底盘用车轮支撑总成结构设计

在商用车与乘用车底盘行走系统的设计环节中，车轮支撑总成是衔接底盘固定端与车轮旋转端的核心承载部件，日常选型与建模过程中，需要同时兼顾车轴侧与盘侧的安装适配性，不能只单一考虑承载能力而忽略安装边界的匹配问题。从实际装车场景来看，该部件布置在制动鼓或制动盘与驱动桥之间的衔接位置，车轴侧的安装面需要与底盘支架完成刚性固定，盘侧的螺栓阵列则直接承接车轮的安装定位，车辆行驶过程中传递过来的垂向载荷、制动扭矩、转向侧向力都要通过这个部件完成力流的传导，一旦安装匹配度不足或者结构强度冗余不够，很容易在重载制动或者颠簸路面行驶时出现连接松动、结构变形的问题，直接影响行车安全。

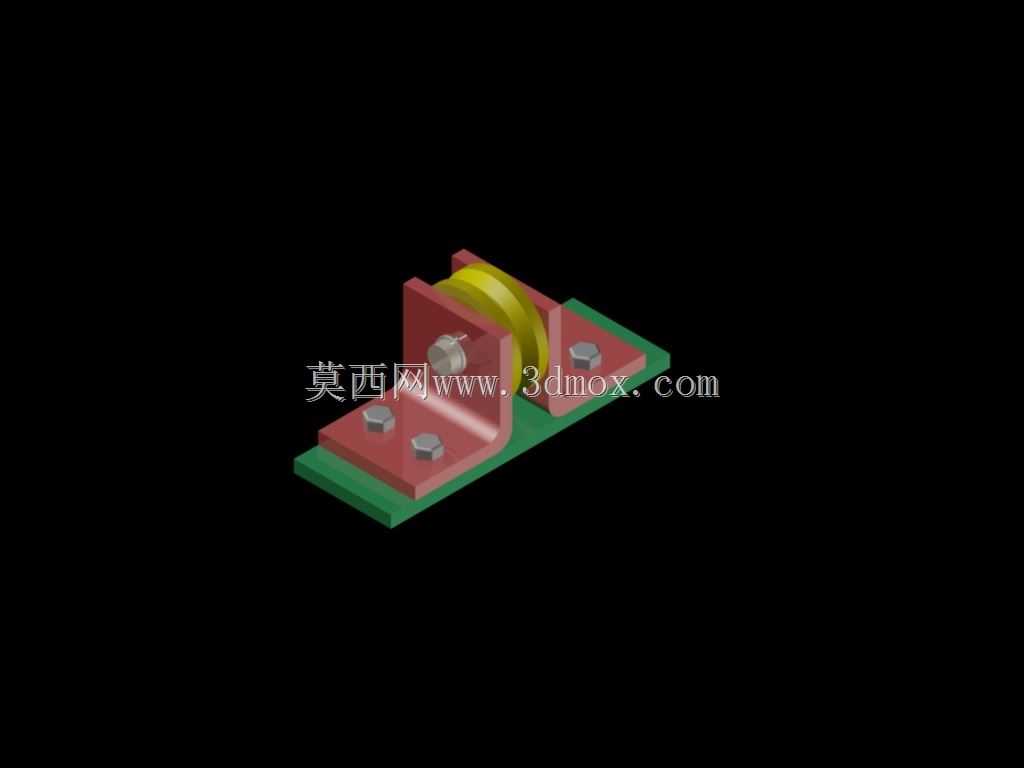

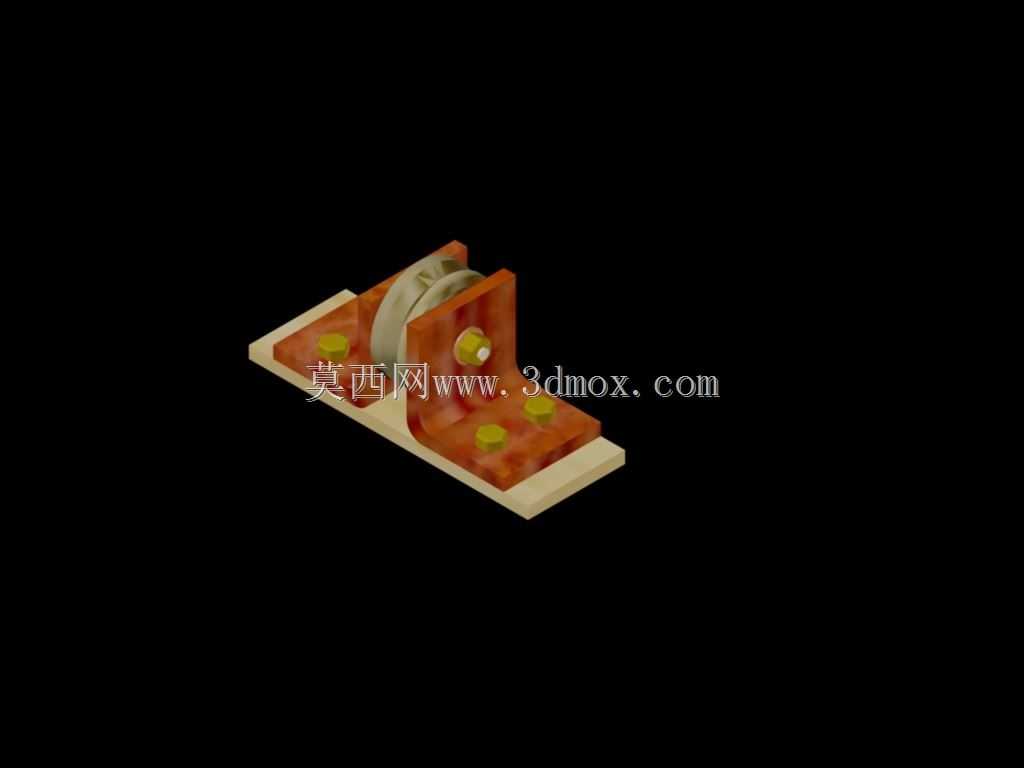

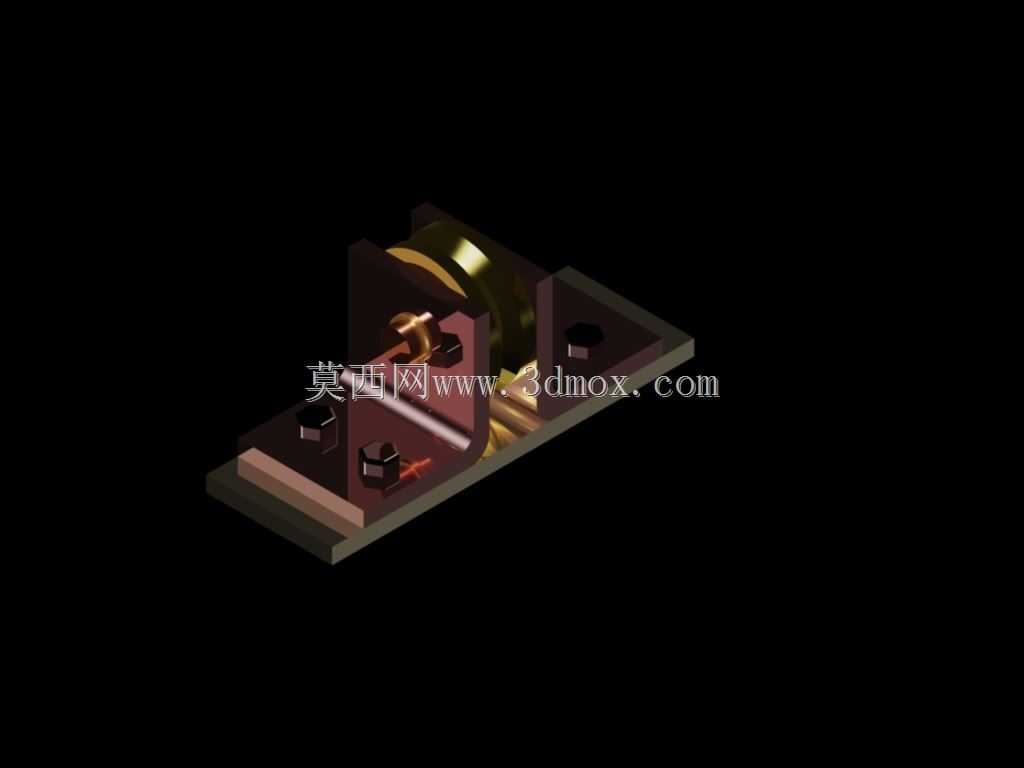

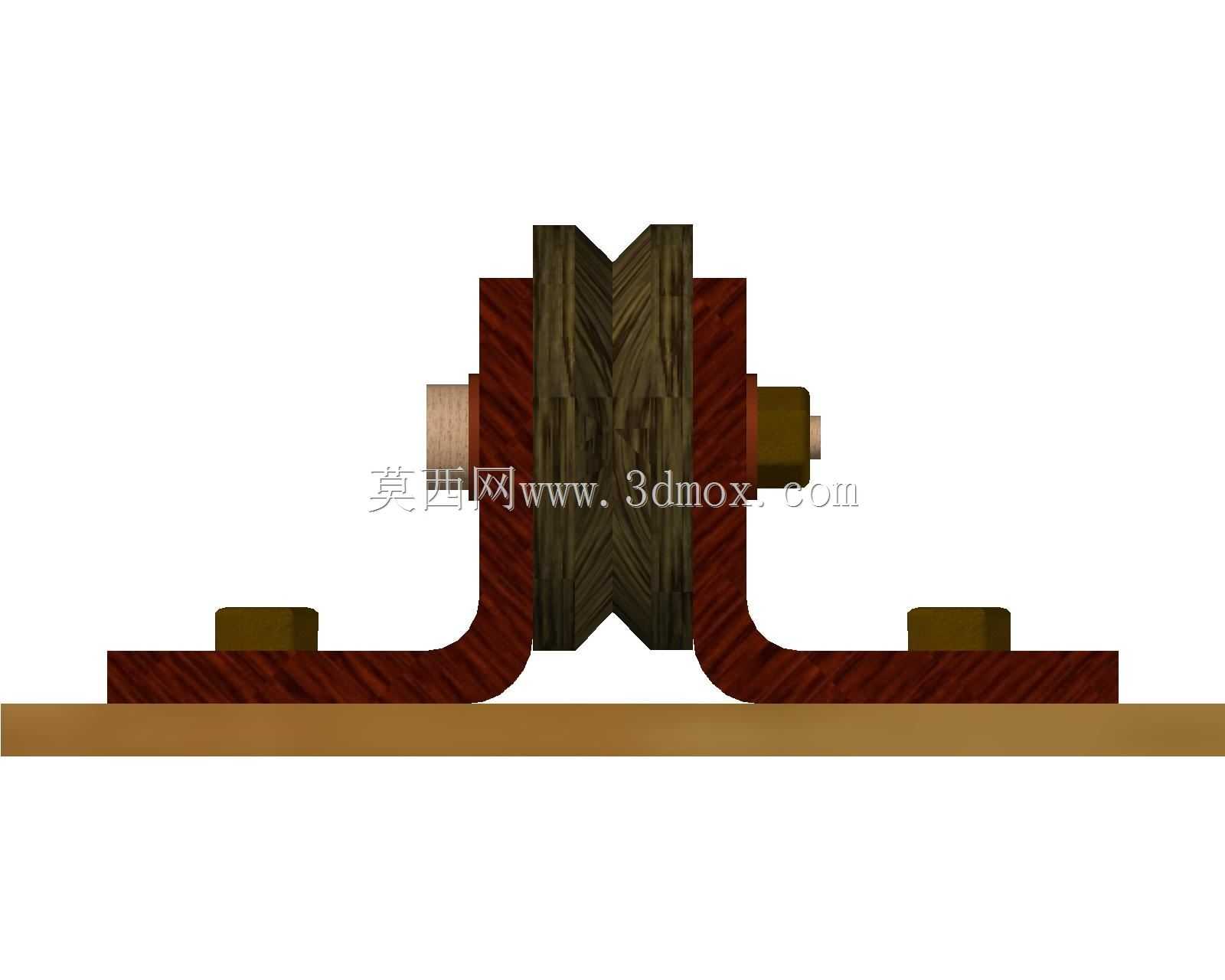

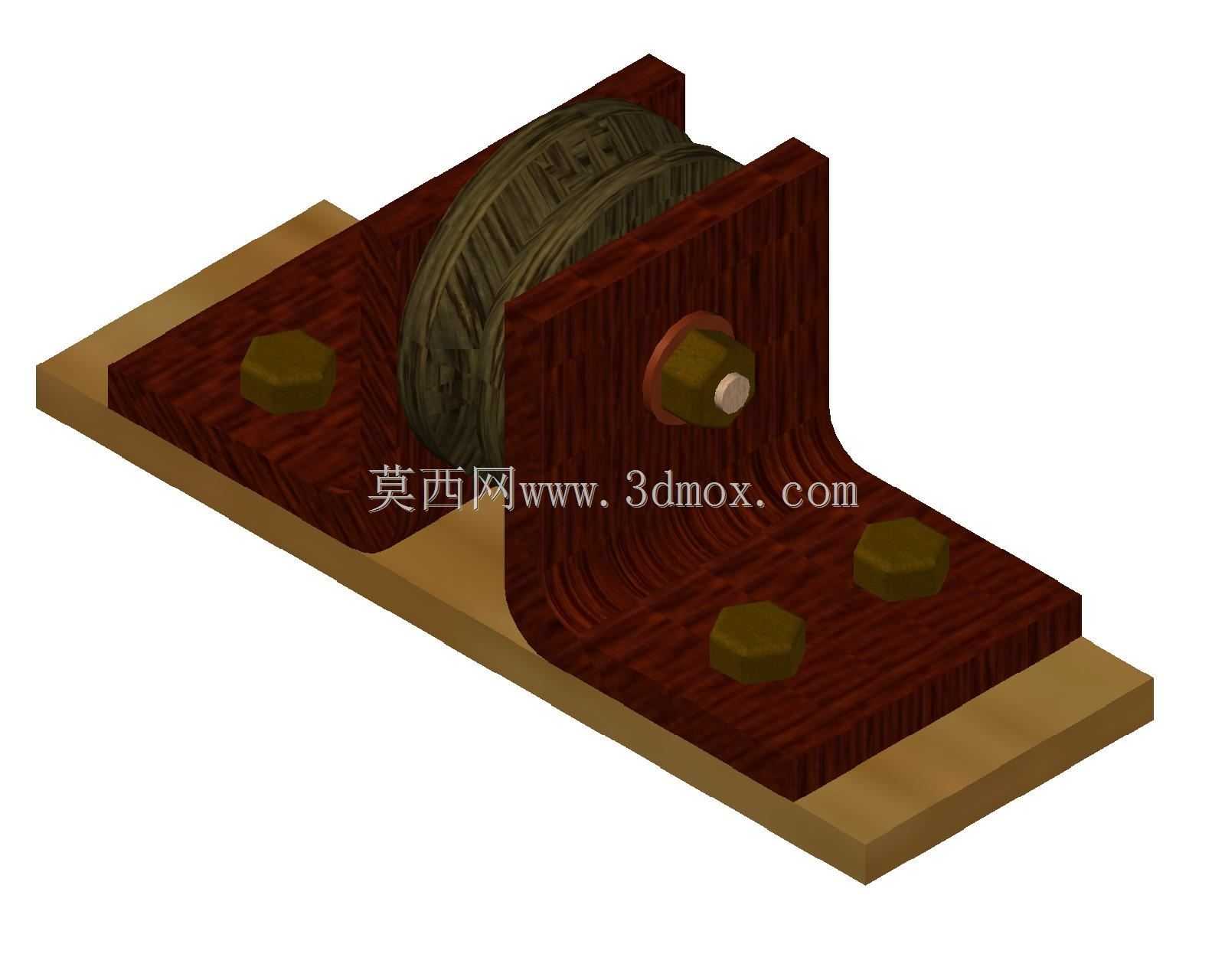

设计这类支撑结构的时候，首先要明确安装边界的约束条件：车轴侧的安装底板需要匹配对应车型底盘支架的孔位间距，底板上的固定螺栓孔位要留出足够的扳手操作空间，避免装车时出现工具无法伸入拧紧的问题；L型的支撑立板需要根据轮端的布置高度确定弯折角度，既要保证上部的滚轮或者支撑轴的轴线与车轮旋转轴线保持平行，也要避免立板与制动盘、转向拉杆等周边部件出现运动干涉。上部的轮式支撑结构采用带衬套的转动副设计，衬套选用自润滑材质，减少日常维护的频次，支撑轴的直径要根据额定承载扭矩核算剪切强度，轴端的固定方式采用开槽螺母配合开口销锁止，防止车辆运行过程中螺母松脱。

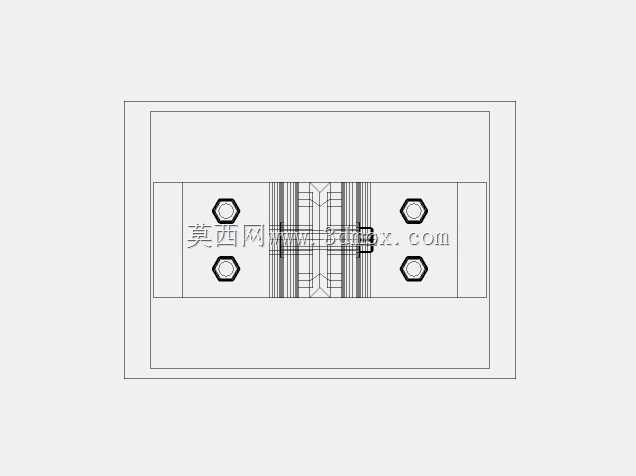

从结构细节来看，底板与立板之间设置了三角形的加强筋结构，筋板的厚度根据整车满载载荷下的应力仿真结果确定，避免应力集中在弯折位置出现疲劳断裂；底板上的每个固定孔位都设计了沉台结构，让螺栓头能够完全沉入沉台内，不会突出底板平面影响安装贴合度，同时沉台的深度要匹配对应规格螺栓的头部高度，保证螺栓拧紧后不会出现虚接的情况。盘侧的安装螺栓采用等间距环形布置，螺栓的伸出长度要匹配车轮轮毂的安装厚度，留出足够的螺纹啮合长度，同时要避免螺栓过长顶到轮毂内部的密封结构。

建模过程中需要重点核对各个配合面的形位公差：底板的安装平面平面度要控制在合理范围内，保证与底盘支架安装后能够完全贴合，不会出现局部间隙导致的应力集中；支撑轴的安装孔与底板平面的平行度、垂直度公差要满足装配要求，避免车轮安装后出现偏摆，导致轮胎异常磨损。不同车型对应的支撑总成尺寸差异较大，轻型乘用车的支撑结构整体尺寸偏小，板材厚度相对较薄，侧重轻量化设计；重型卡车的支撑结构则需要加大板材厚度，增加加强筋的数量，同时放大各个连接螺栓的规格，满足大载荷下的强度要求。更换这类部件的时候，必须保证其扭矩承载能力与对应车型的规格匹配，不能用轻型车的部件替代重型车的部件，否则很容易在重载制动时出现结构失效，引发严重的行车故障。在三维建模过程中，还要预留出足够的装配间隙，考虑零部件加工的公差累积，避免实际装配时出现干涉无法安装的问题，同时要对各个受力位置做有限元校核，确保在最大冲击载荷下结构的应力值低于材料的屈服强度，满足整车的使用寿命要求。
