可拆卸式铜质合页铰链结构三维设计

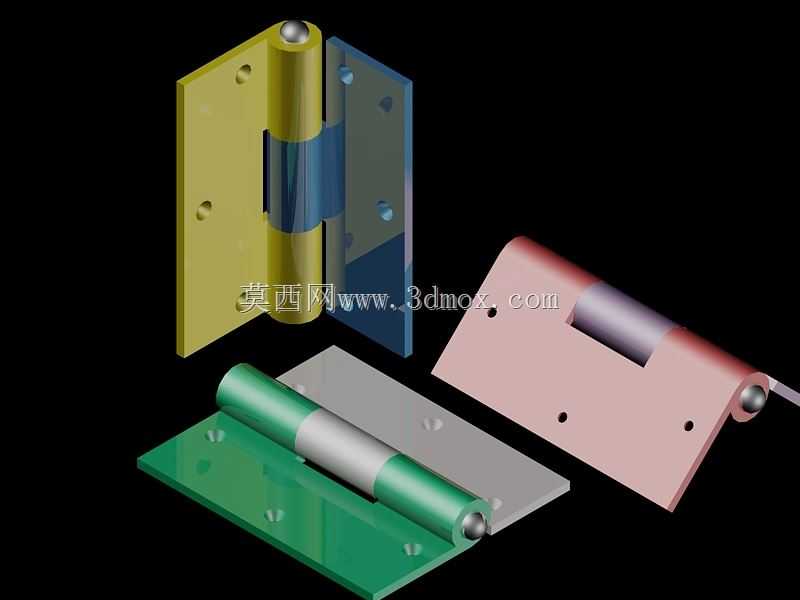

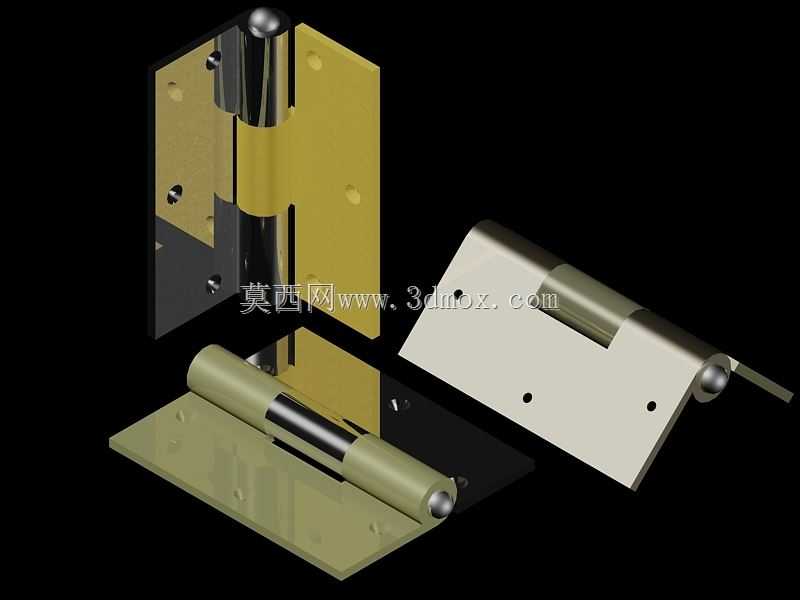

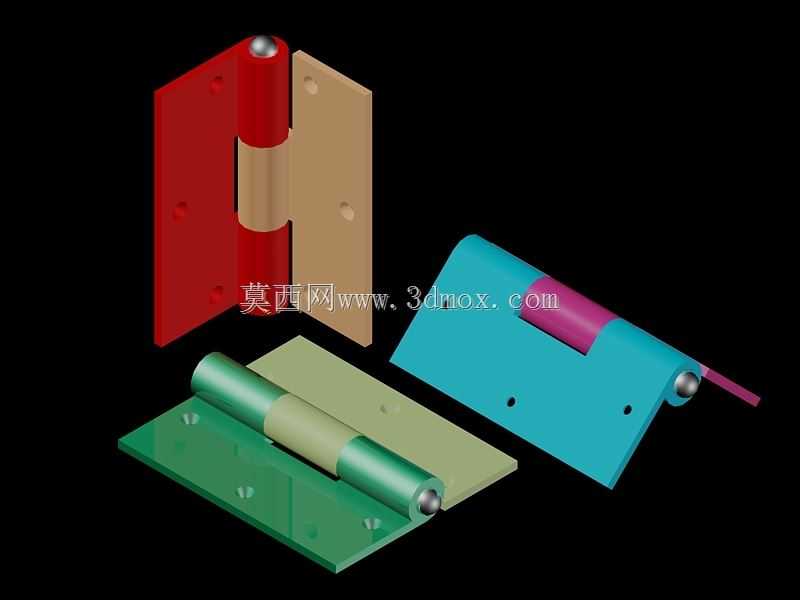

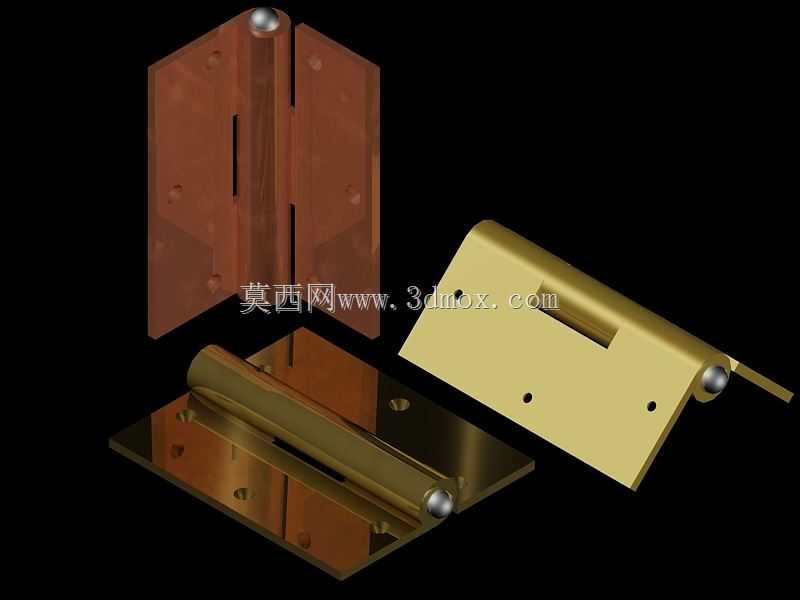

　　日常做设备结构设计时，很多人容易忽略铰链这类小连接件的选型与结构校核，往往等到装配阶段才发现转动卡滞、安装干涉、承重不足等问题，反而拖慢整体项目进度。这款铰链采用分体可拆卸结构，主体包含两个页片、中间销轴以及配套的固定孔位，区别于常见的一体冲压合页，它的页片做了加厚处理，材质选用铜合金，一方面在潮湿工况下能具备更好的抗锈蚀能力，另一方面铜质材料的自润滑特性可以减少销轴转动时的磨损，延长连接件的使用寿命。从实际应用场景来看，这类加厚铜铰链既可以用在精密仪器的检修舱门、工业控制柜的侧开门上，也能适配需要频繁开合的小型设备防护门，甚至部分对防腐有要求的户外箱体结构也能选用。

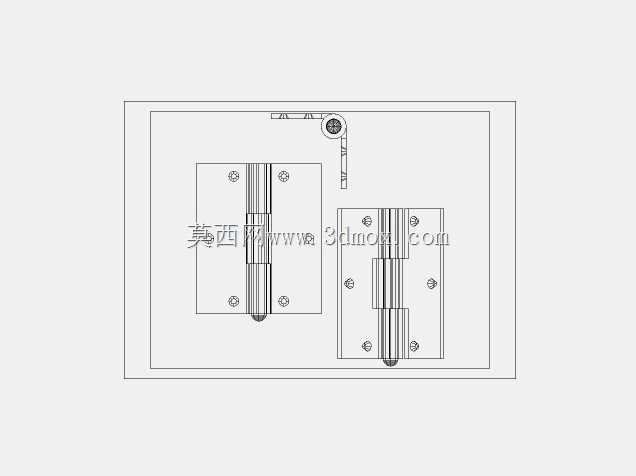

　　设计这款铰链结构时，首先要明确转动副的配合公差，销轴与页片轴孔的配合不能过紧，否则开合时阻尼过大，长期使用容易出现磨损抱死；也不能间隙过大，不然门体安装后会出现晃动，密封面贴合不严的问题。建模过程中需要先确定销轴的直径，再反向推导两个页片的卷边尺寸，卷边部分要做足够的圆角过渡，避免应力集中导致受力时卷边开裂。页片上的固定沉孔位置要避开内部的转动结构，沉孔深度要匹配常用的沉头螺丝尺寸，保证螺丝安装后不会突出页片表面，防止开合时与门框、门体发生刮擦。

　　从安装边界来看，这款铰链的两个页片分别对应门框和门体的安装面，安装时需要保证两个页片的同轴度，一旦安装面的开孔位置出现偏差，销轴穿入后就会出现转动不畅的问题。页片的厚度决定了单组铰链的承重能力，设计时如果门体重量较大，可以通过增加铰链安装数量来分摊载荷，同时要注意页片与安装面的贴合度，安装面如果存在平面度误差，需要提前做打磨找平，避免螺丝锁紧后页片发生形变，影响转动顺滑度。不同于普通民用合页，这款结构的销轴端部做了限位结构，不需要额外加装卡簧就能防止销轴在转动过程中轴向窜动，拆装时只需要从一端敲出销轴就能分离两个页片，后期设备维护更换时不需要完全拆卸整个门体，能大幅降低现场运维的工作量。

　　在结构细节处理上，页片的边缘都做了小倒角处理，没有尖锐的毛刺棱角，一方面是避免安装操作人员被划伤，另一方面也能减少安装时与相邻构件的磕碰损伤。转动接触面没有设计额外的油槽，依靠铜材质本身的自润滑特性就能满足常规开合频次的使用需求，如果是用在开合频次极高的自动化设备舱门上，也可以在销轴配合面涂抹少量润滑脂进一步降低磨损。建模时需要特别注意两个页片在开合到最大角度时的干涉检查，要保证转动到极限位置时页片之间不会发生硬碰撞，预留足够的间隙，同时可以根据实际使用需求调整最大开合角度，通过修改页片侧边的限位角度来控制门体的最大开启范围，避免门体开启角度过大碰撞到周边的设备部件。很多新手在做铰链建模时容易忽略装配后的运动仿真，往往只做了静态的装配结构，等到实际生产装配才发现角度限制不符合需求，或是转动过程中存在结构干涉，所以在三维设计阶段就要做全行程的运动干涉检查，确认每一个开合角度下结构都不会出现卡滞、碰撞的问题，同时校核页片在额定承重下的形变情况，保证长期使用不会出现页片弯曲变形导致的门体下沉问题。
