四柱式冲压工装组件结构设计

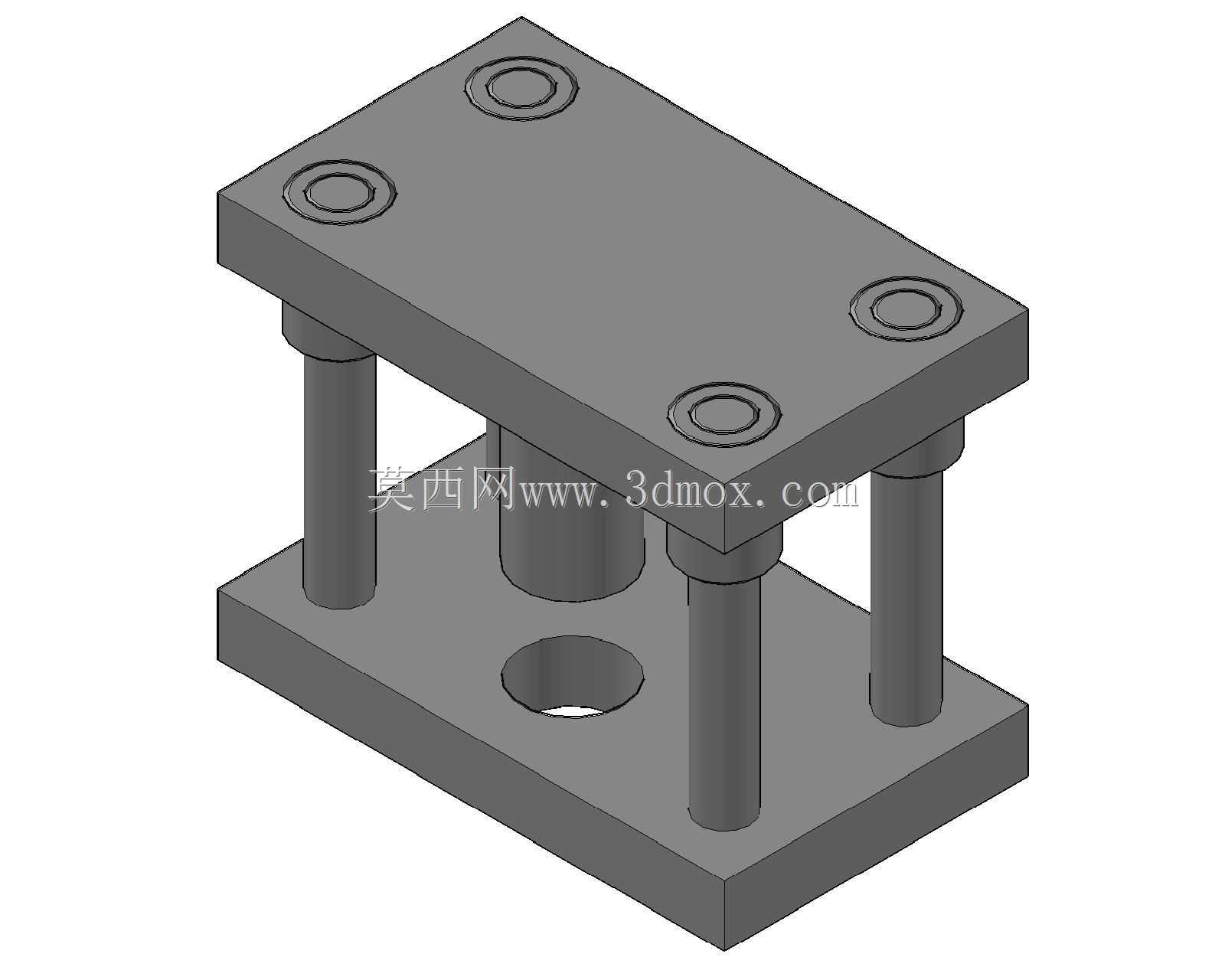

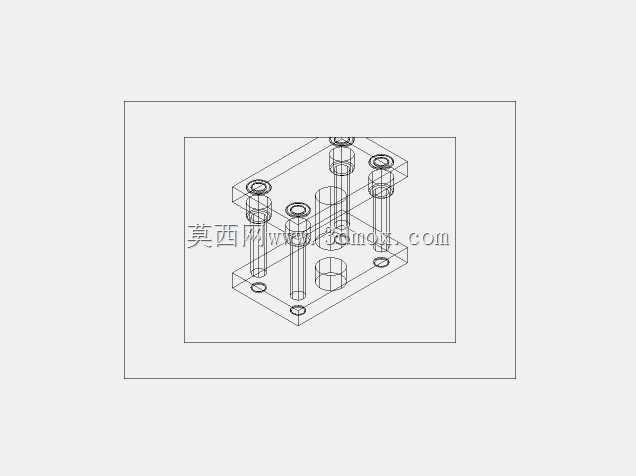

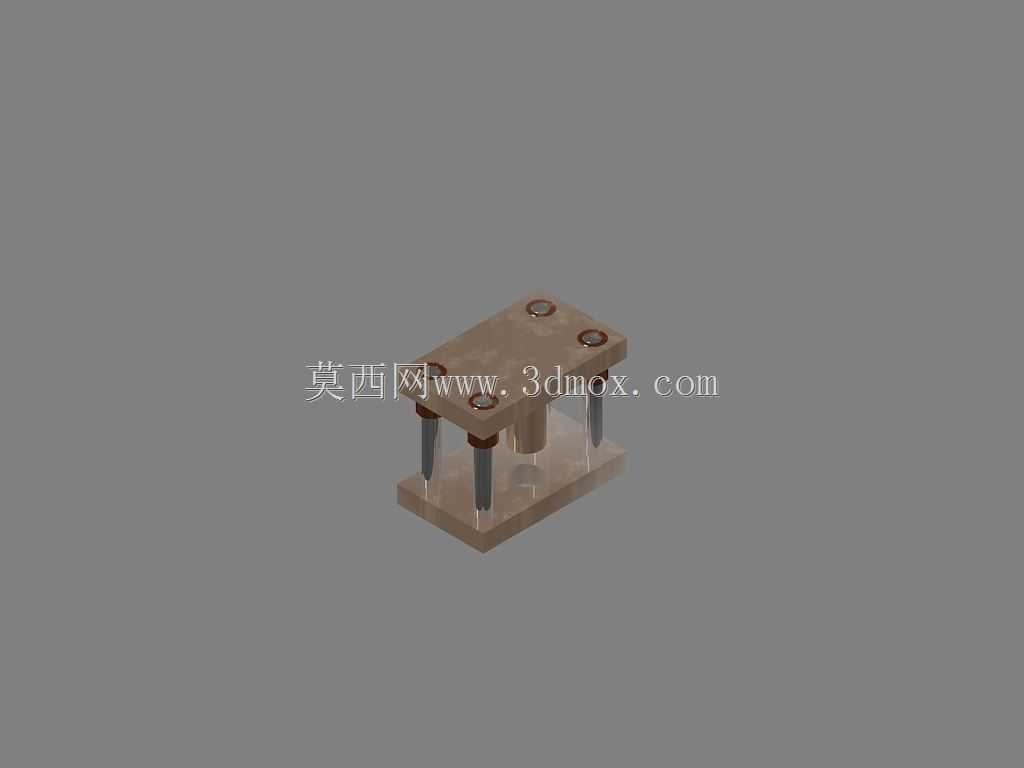

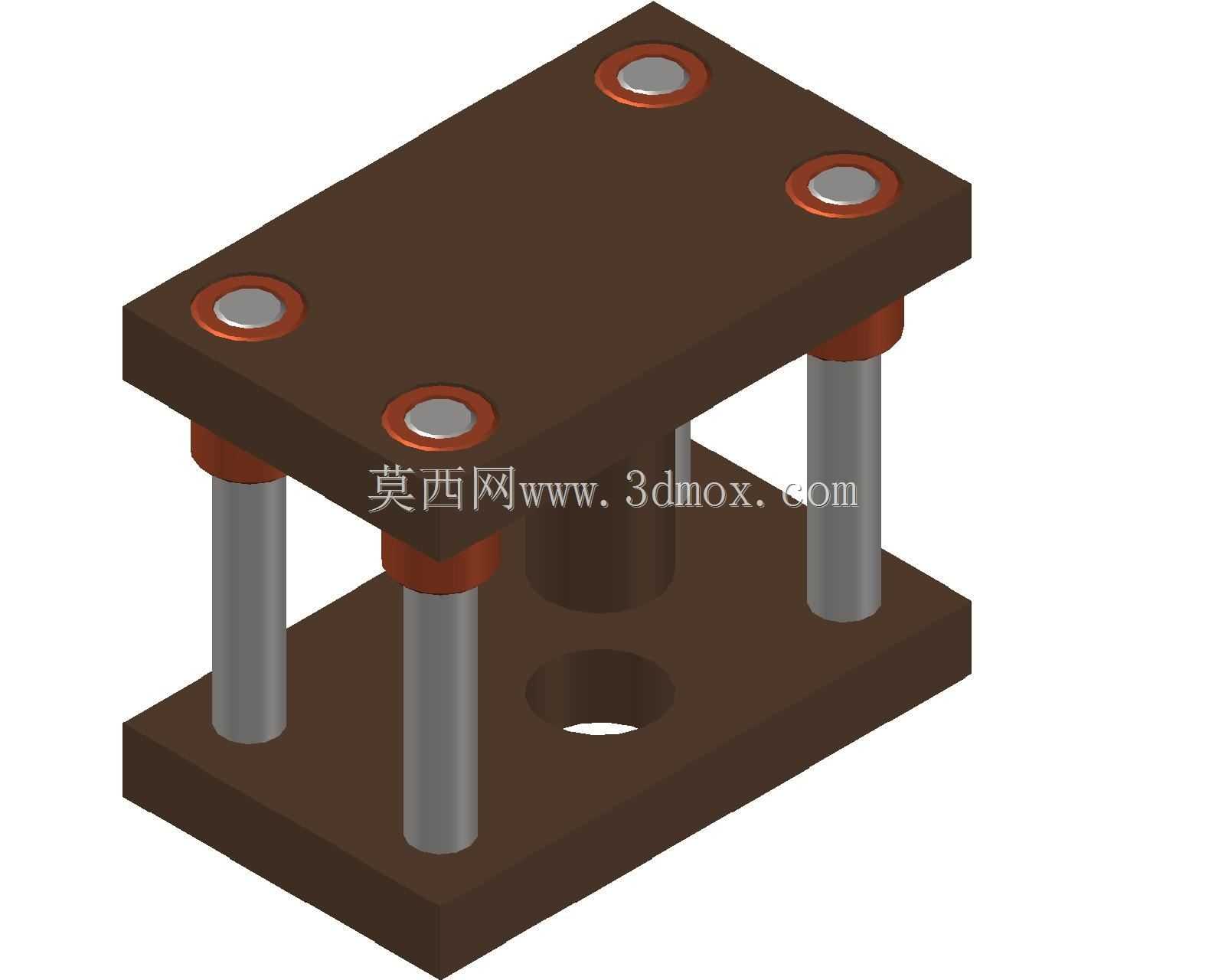

　　这套冲压工装组件主要适配液压、气动及机械式压力机的批量生产工位，在五金冲压、电子接插件加工、小型变压器铁芯冲制等场景中承担核心成型作业，可直接安装在对应吨位压力机的滑块与工作台面之间，完成板料的冲裁、弯曲、浅拉伸等工序作业。从结构布局来看，该组件采用经典的四柱导向形式，四根独立导柱沿模座四角均匀分布，导柱与导套采用间隙配合设计，合模过程中可保证上下模座的平行度偏差控制在0.02mm以内，避免冲裁过程中出现啃模、毛刺超差的问题，上下模座均采用45号钢调质处理，基础平面的平面度经过精磨加工，保证安装基准的可靠性。

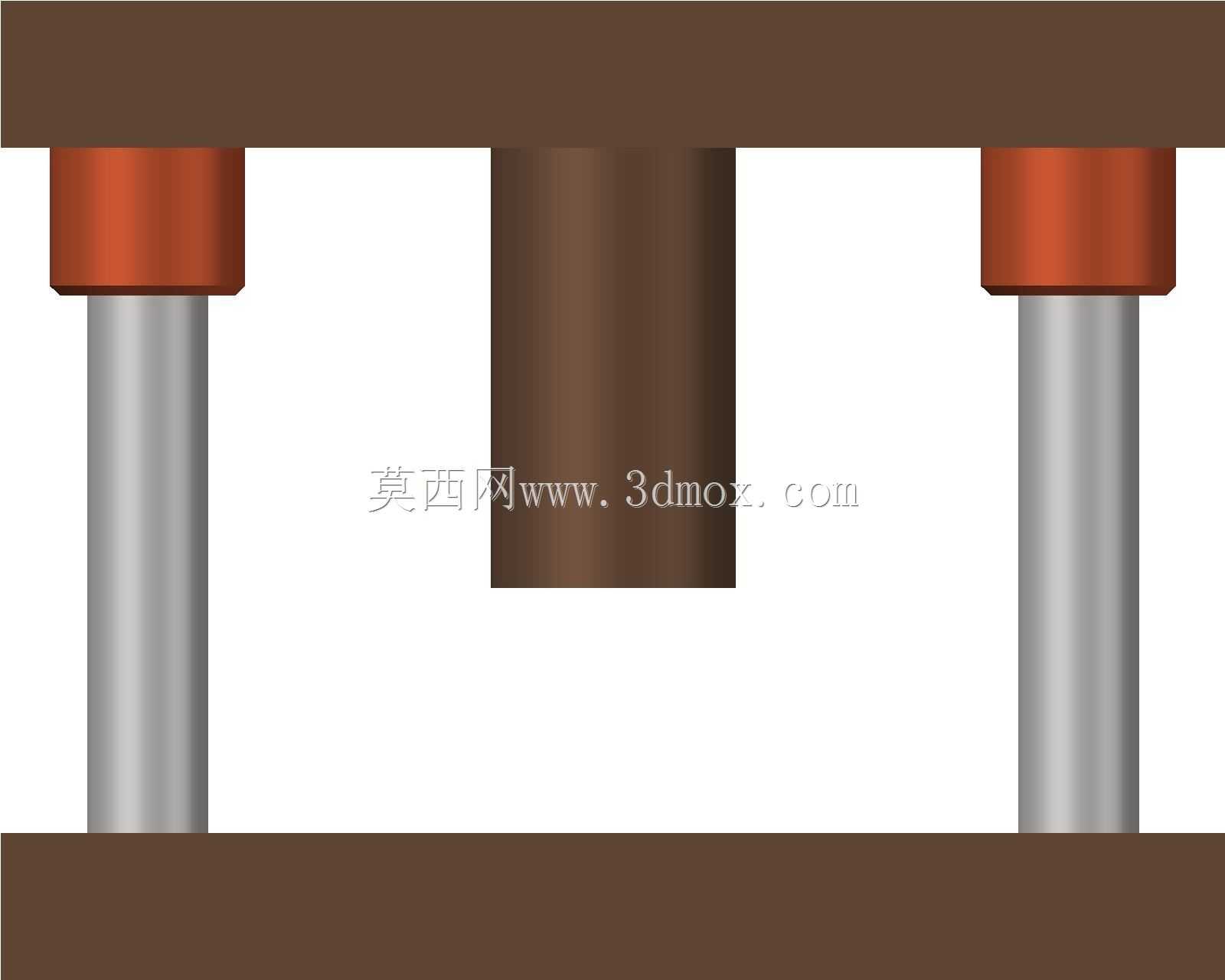

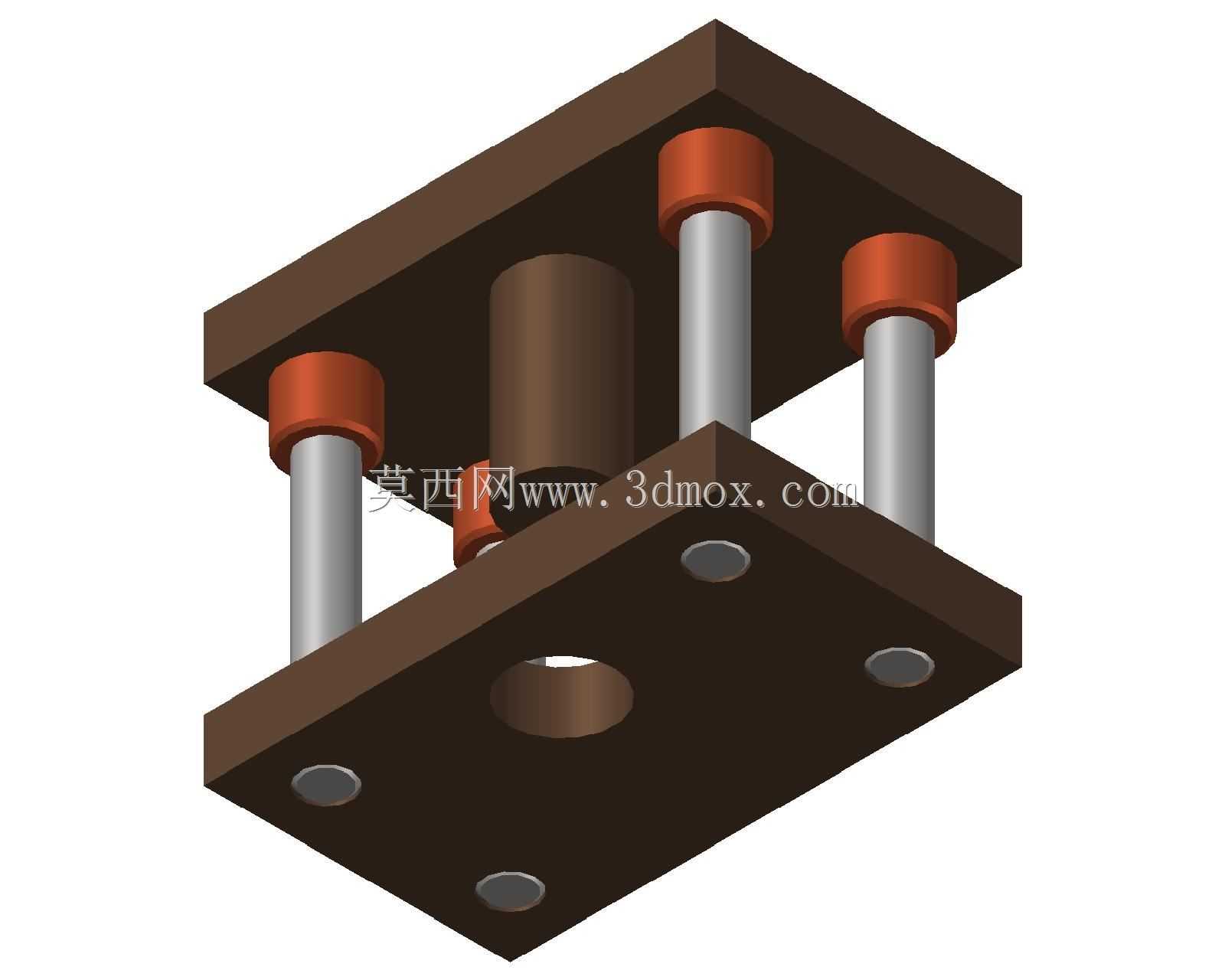

　　上模部分通过模柄与压力机滑块连接，模柄与上模座采用H7/m6过渡配合，加装防转销钉避免作业过程中模柄转动导致的工位偏移，凸模固定板与上模座之间设置等高套筒，保证凸模安装的等高性，凸模与固定板的配合精度控制在H7/k6，同时加装卸料板，卸料板采用弹性卸料结构，内置矩形弹簧提供卸料力，开模时可将箍在凸模上的板料顺利脱出，避免带料问题影响连续作业。下模部分设置凹模安装位，凹模与下模座之间设置垫板，承受冲裁过程中的冲击力，避免模座表面被压溃，下模座预留安装槽与T型螺栓孔，可直接适配不同台面尺寸的压力机安装需求，导柱安装在下模座的对应孔位，与下模座采用过盈配合，保证导向结构的稳定性。

　　从安装边界来看，该组件整体闭合高度适配常规开式压力机的闭合高度调节范围，模座外形尺寸可适配16吨到63吨级的中小型压力机安装，导柱行程满足常规1.5mm以内板料冲裁的开模高度需求，作业时无需额外改造压力机工作台，直接通过压板螺栓即可完成固定。设计过程中充分考虑了冲压作业的受力特性，冲裁力的传递路径沿导柱、模座中心均匀分布，避免偏载导致的导柱磨损加快问题，所有受力部件均做了对应强度校核，凸模、凹模选用Cr12MoV材料淬火处理，硬度达到HRC58-62，保证冲裁刃口的使用寿命，日常维护时仅需定期给导柱添加润滑脂，检查刃口磨损情况即可，拆装过程中通过导柱导向可快速完成合模对位，减少换模调试的辅助时间。

　　在实际生产场景中，该类工装可根据加工需求更换对应的凸模、凹模镶块，快速切换落料、冲孔、弯曲等不同作业功能，无需更换整套模座，大幅降低多品种小批量生产的工装投入成本，针对小型五金件、电子五金配件、变压器硅钢片等薄料冲制场景，该结构的导向精度可保证冲裁断面的光洁度达到Ra1.6以上，满足零件的尺寸公差要求，卸料力的设计可适配0.3mm到2mm厚度的冷轧钢板、硅钢片、铜铝板等常用冲压材料，作业过程中卸料平稳，不会出现板料变形的问题。
