管道泄压保护用手动控制泄压阀结构

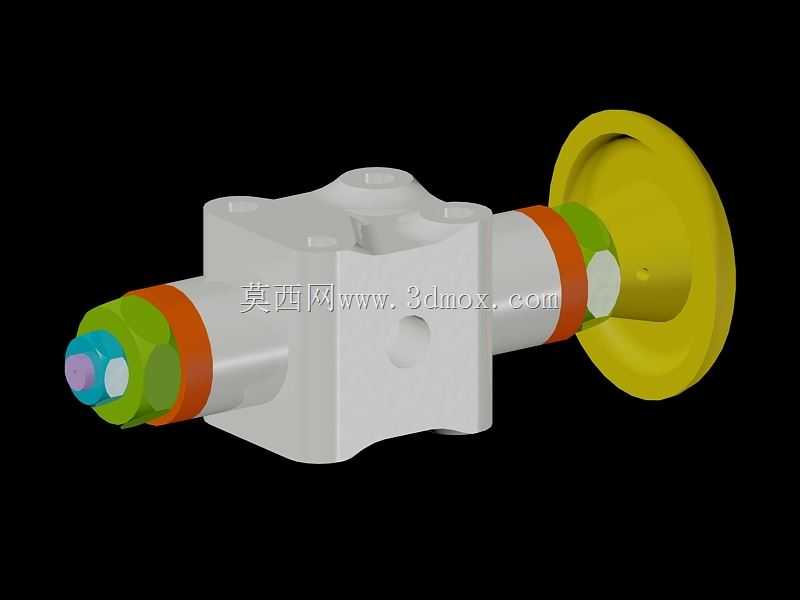

在工业液压管路、润滑系统、小型流体输送管网的设计选型中，泄压类元件是保障系统压力稳定、避免管路超压爆裂的核心安全部件，本次呈现的泄压阀结构，针对中小通径管路的超压泄放与手动泄压需求设计，可直接集成在油路块、管路分支节点处，无需额外加装转接支架即可完成安装。从实际工况适配来看，该阀的核心作用是当管路内流体压力超过预设阈值时，自动开启泄放通道将多余介质导出，待压力回落至设定区间后自动复位密封，同时支持手动操作强制泄压，满足设备检修、调试阶段的压力卸除需求，避免带压操作带来的安全隐患。

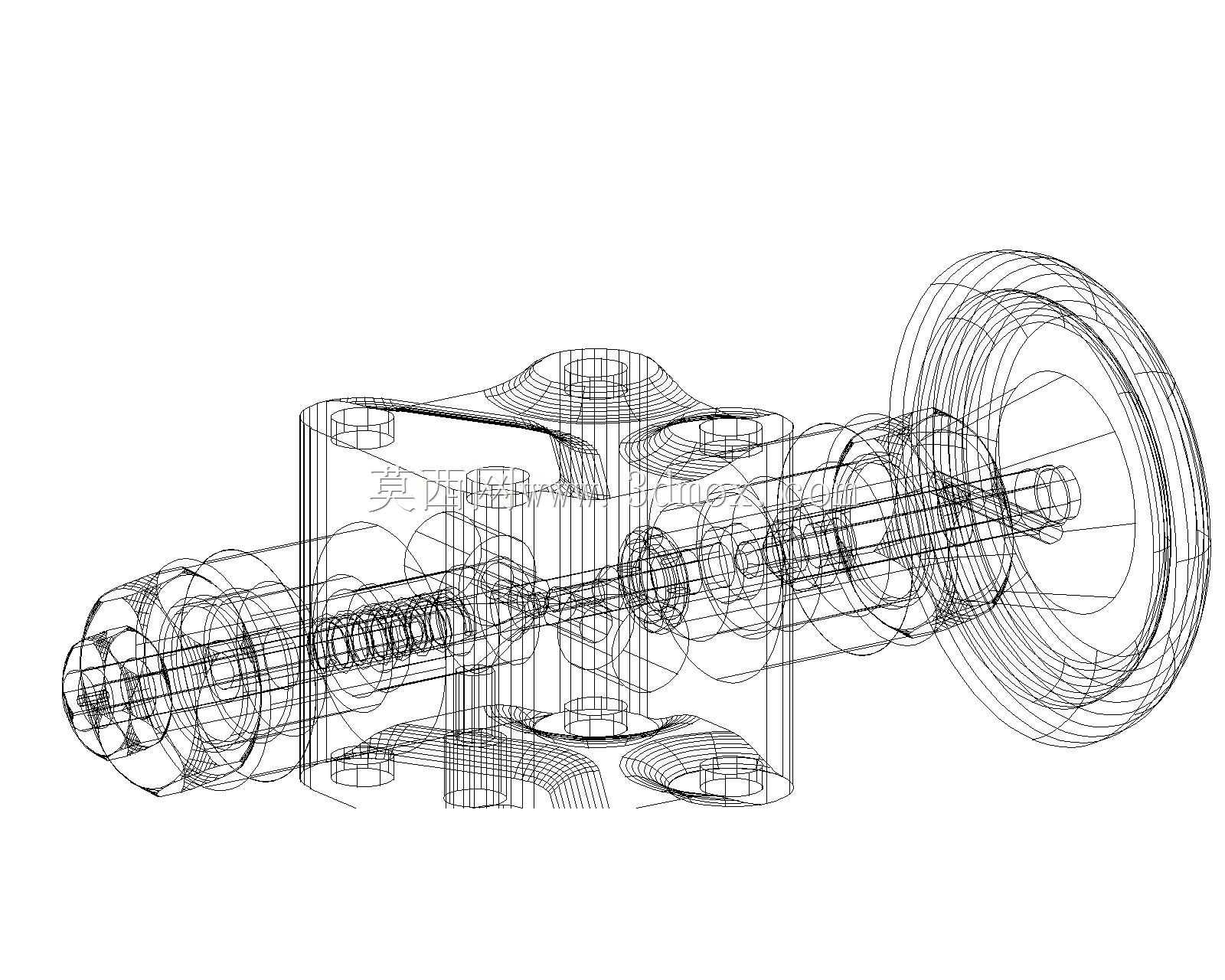

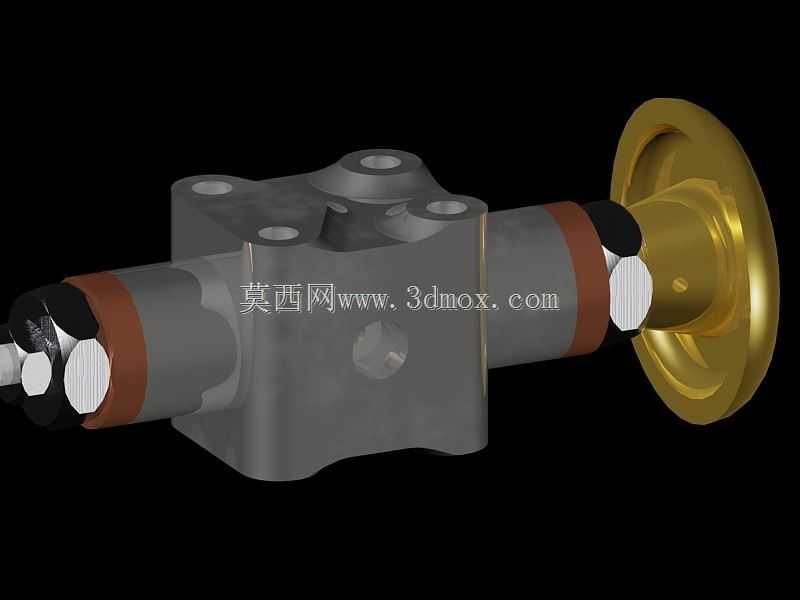

结构设计层面，阀体采用整体式锻铝加工构型，两端设置同轴的管路连接端口，分别对应流体的入口与出口通路，侧部预留泄放接口，超压排出的介质可通过外接管路回流至储液腔，避免介质泄漏污染现场。阀座与阀体采用过盈配合装配，密封面做精磨处理，保证正常压力工况下的零泄漏要求；弹簧作为压力感知的核心元件，被封装在阀腔内部，一端抵靠在阀芯密封座上，另一端与适配调节组件接触，通过改变调节螺钉的旋入深度即可改变弹簧预紧力，从而匹配不同系统的压力开启阈值，调节完成后通过锁紧螺母锁死位置，避免设备运行过程中振动导致的压力设定值漂移。

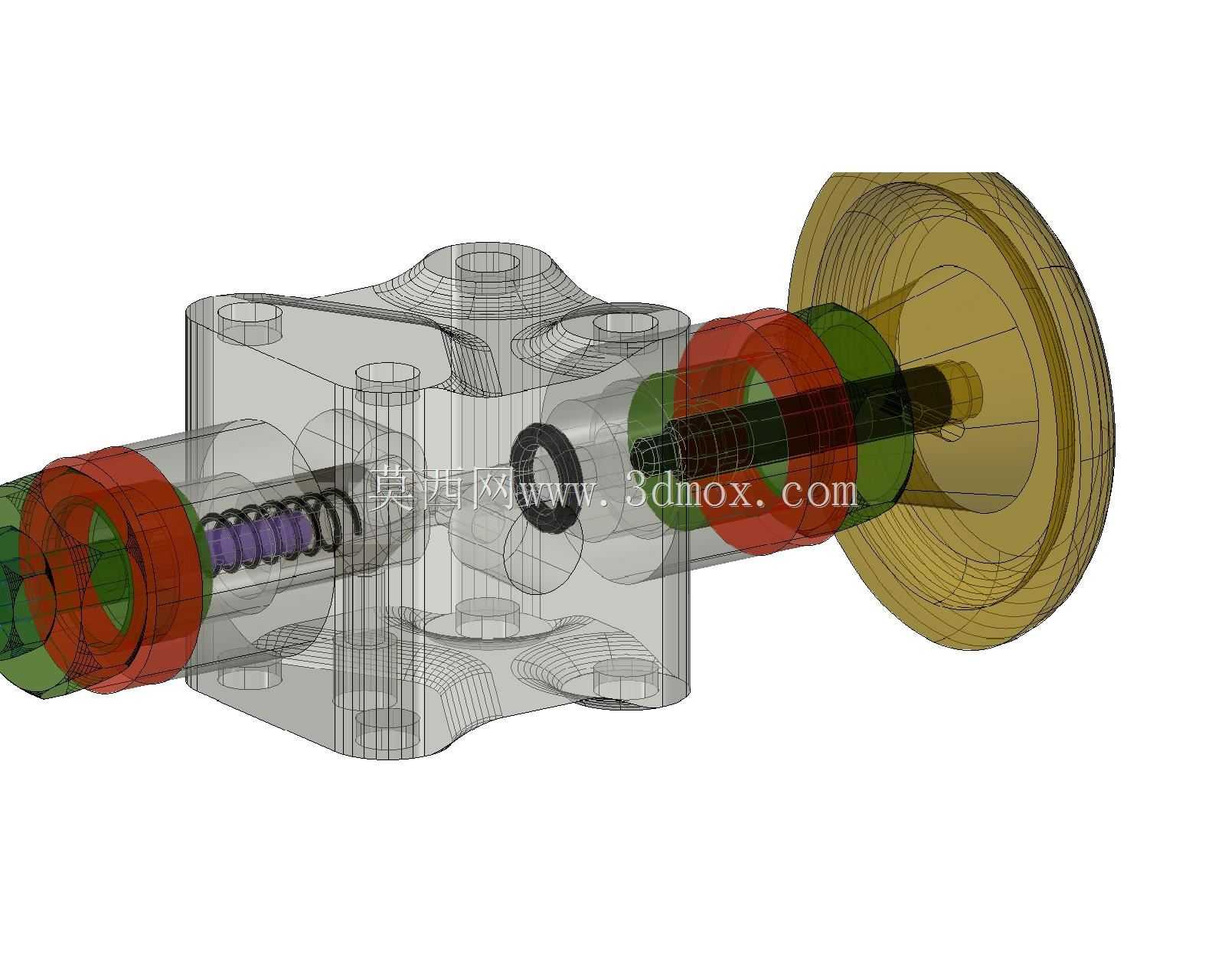

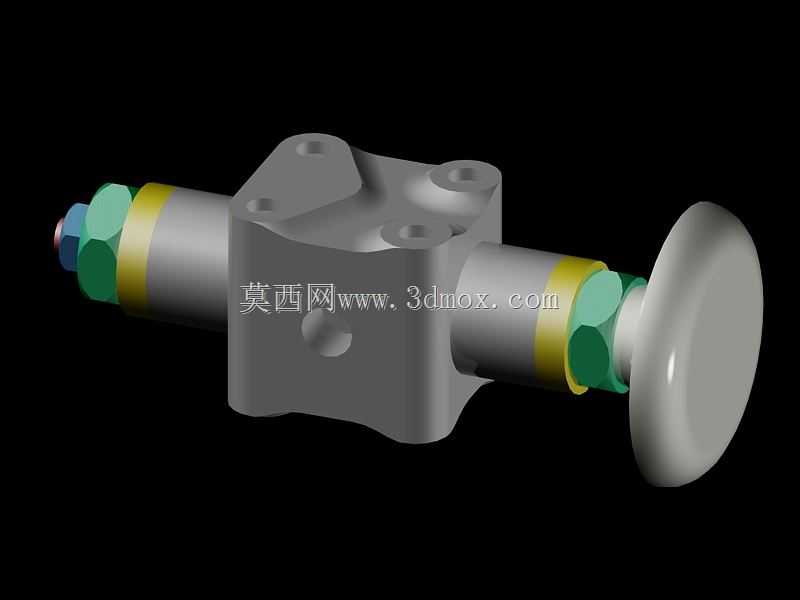

手动控制功能的实现，依靠侧置的控制杆组件完成：控制旋钮通过销钉与控制螺杆刚性连接，螺杆与阀体上的螺纹孔配合，旋动旋钮时可推动控制杆轴向位移，直接顶开阀芯实现强制泄压，反向旋动旋钮时，控制杆在油压与弹簧力的共同作用下复位，阀芯重新抵靠阀座完成密封。密封结构采用多道O型圈组合设计，调节螺钉与适配块之间、控制杆与阀体安装槽之间、适配块与阀体内腔之间均设置对应规格的密封件，同时搭配厚度匹配的调整垫片，既可以补偿加工公差带来的装配间隙，也能避免高压介质从装配缝隙处渗漏，垫片厚度的选配可根据实际装配后的密封测试结果调整，保证各运动部件在无卡滞的前提下实现可靠密封。

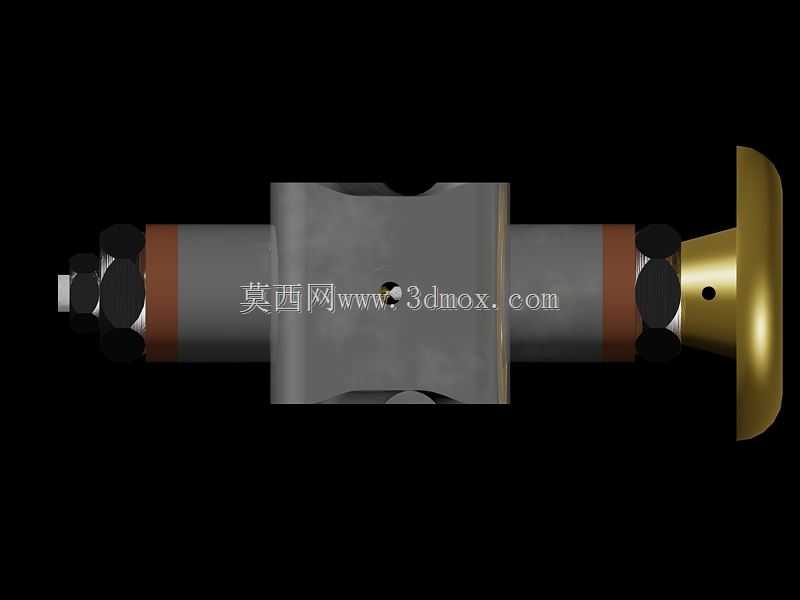

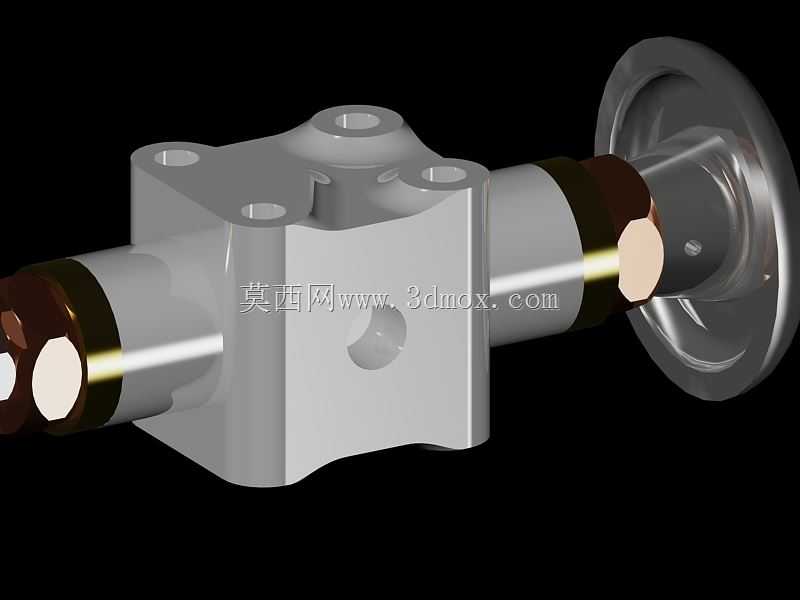

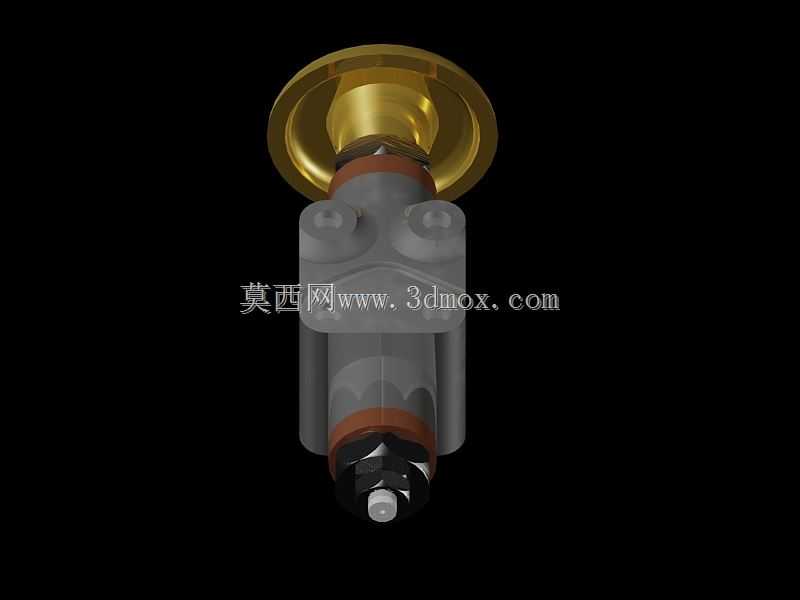

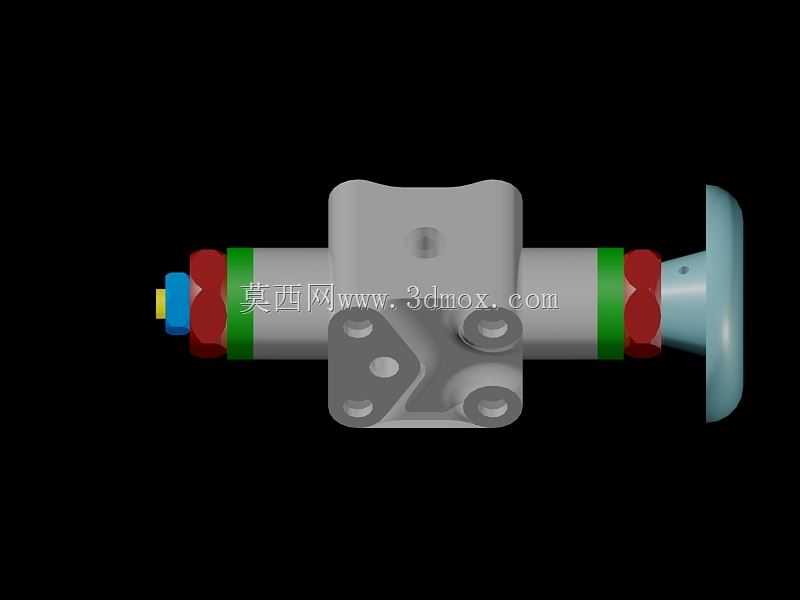

安装边界方面，该阀整体为轴对称构型，主体阀块为近似方形结构，两端连接轴段同轴度公差控制在0.02mm以内，侧部的法兰连接盘设置均匀分布的安装孔，可直接与对应通径的管路法兰对接，安装时需保证入口端与高压侧管路连通，出口端接低压回路，泄放端口需单独接回油管路，不可直接封堵。整体外形尺寸适配DN15-DN25通径的管路系统，安装时预留的操作空间需满足调节螺钉、手动旋钮的操作行程需求，避免周边结构件干涉调节操作。从建模细节来看，所有零件的倒角、退刀槽、密封槽均按照实际加工工艺要求还原，运动部件的配合间隙符合液压元件的设计公差规范，可直接用于液压系统的原理验证、装配干涉检查，也可作为同类泄压阀改型设计的结构参考，帮助设计人员快速完成阀类元件的方案迭代，减少从零开始建模的重复工作量。在实际应用中，这类泄压阀广泛用于小型液压站、机床润滑系统、工程机械的辅助油路中，相比大通径的溢流阀结构更紧凑，响应速度更快，适合安装空间受限、泄放流量不大的压力保护场景，其弹簧预紧力的调节范围可根据实际需求更换不同刚度的弹簧实现拓展，手动泄压功能也让设备日常维护的操作流程更简便，无需额外加装泄放球阀即可完成卸压操作，简化了管路的整体布局。
