复古风格自行车车架三维结构设计

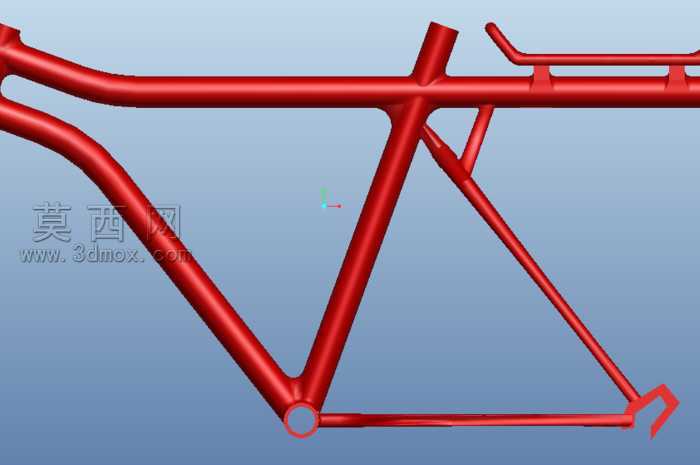

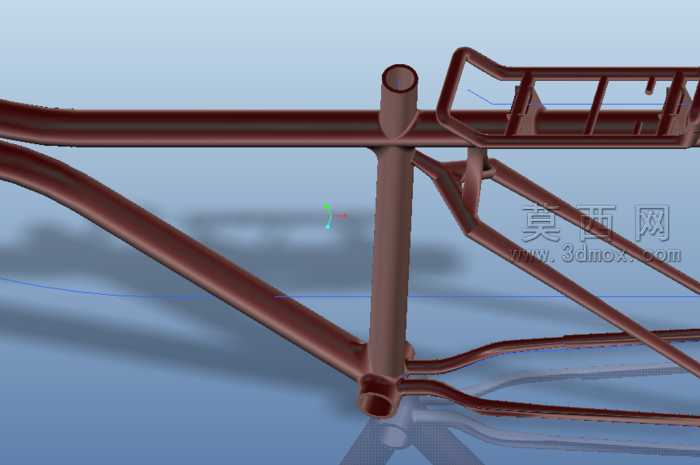

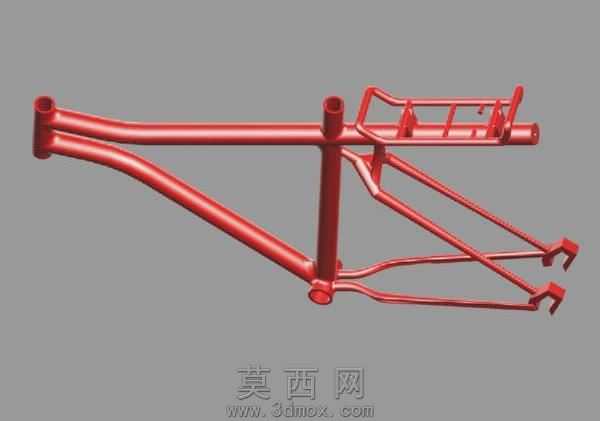

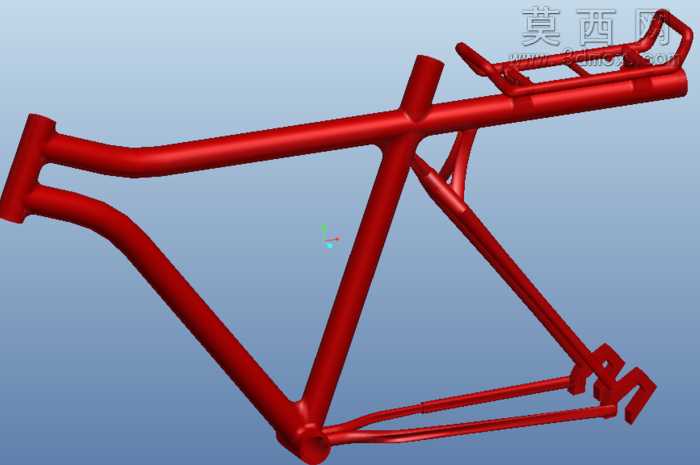

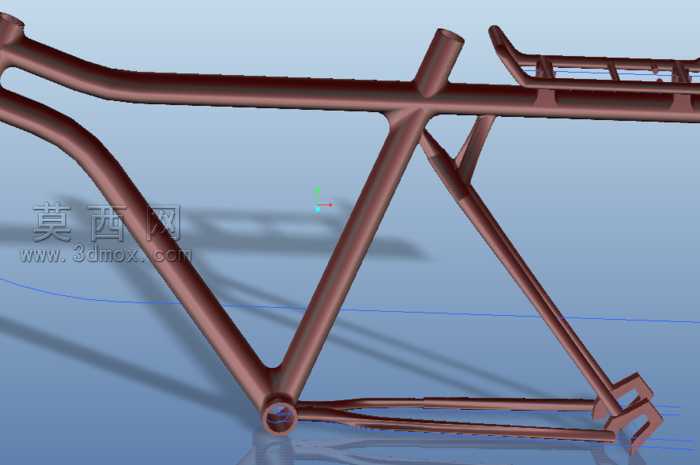

本作品为自行车车架的三维建模设计成果，建模阶段采用Pro/Engineer Wildfire软件完成全参数化构建，全程以实际自行车架的管材衔接逻辑为核心依据，精准还原了经典钻石型车架的几何比例。建模过程中首先绘制各管材的中心轨迹线，确定头管、上管、下管、座管、后上叉、后下叉以及后置货架安装位的空间位置关系，通过扫掠特征生成各段管材的基础实体，针对管材衔接的相贯区域做了精细化的布尔合并与圆角过渡处理，避免出现生硬的棱角衔接，还原金属管材焊接后的自然过渡形态。材质设置阶段为车架赋予了红棕色调的哑光金属材质，模拟复古钢制车架的烤漆质感，调整材质的反射参数与粗糙度，让金属表面呈现出细腻的漫反射效果，既保留金属构件的厚重质感，又不会出现过度反光的失真问题。结构设计上严格遵循自行车架的力学传递逻辑，头管位置预留了前叉安装的同轴通孔，五通位置做了加厚处理以承载脚踏传动组件的作用力，后叉末端预留了后轮轴的安装卡槽，后置的货架支撑结构与后上叉做了一体化衔接设计，保证后续安装货架后的结构稳定性。渲染阶段采用柔和的均匀布光方案，在浅蓝纯色背景下呈现车架的完整形态，通过光影投射清晰展现各管材的空间走向与衔接细节，多角度的视图切换可以完整展示车架的正面、侧面以及后部结构特征，整体建模精度满足后续结构校验、工艺拆解以及改装设计的使用需求，设计过程中兼顾了经典复古车架的外观辨识度与实际使用的结构合理性，每一处管材的管径、壁厚以及衔接角度都参考了民用通勤自行车的成熟设计参数，避免出现结构应力集中的问题，还原了钢制自行车架扎实厚重的视觉特质。
