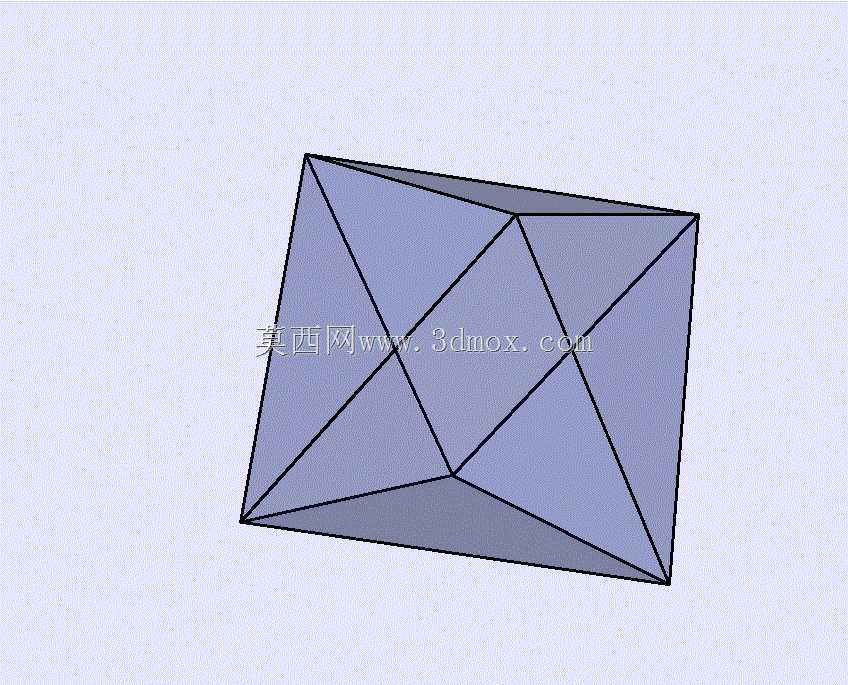

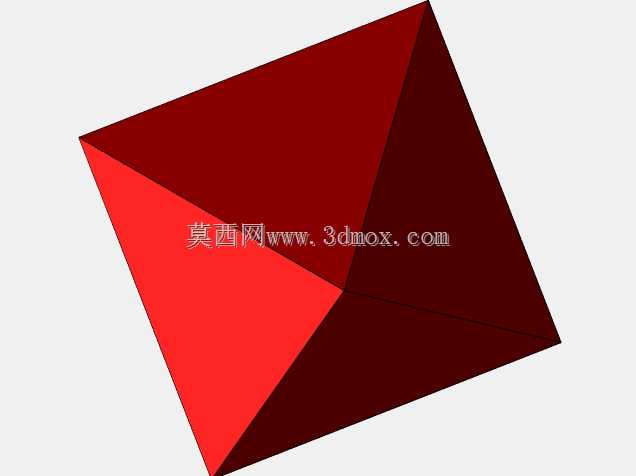

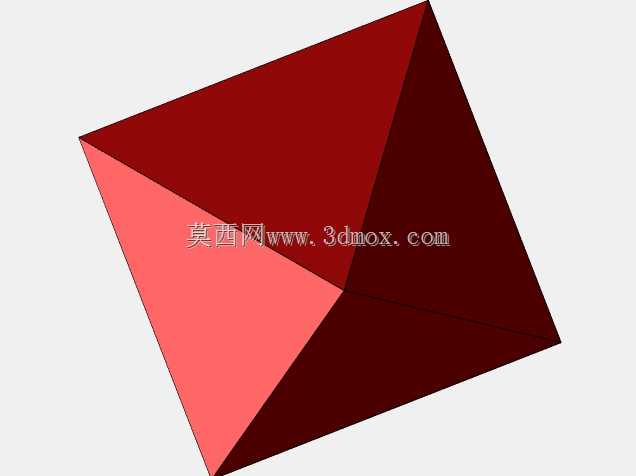

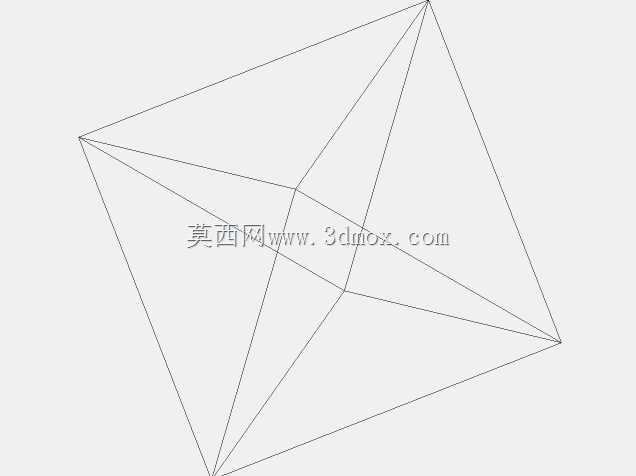

正八面体柏拉图立体几何结构造型

项目分类:变压器 发布时间:2024-12-23 ID:865542
  • 正八面体柏拉图立体几何结构造型
  • 正八面体柏拉图立体几何结构造型
  • 正八面体柏拉图立体几何结构造型
  • 正八面体柏拉图立体几何结构造型
  • 正八面体柏拉图立体几何结构造型
  • 正八面体柏拉图立体几何结构造型

在几何结构验证、电磁仿真基础建模、教学演示教具开发以及空间结构力学分析场景中,正八面体作为经典柏拉图立体,是很多工程领域做基础构型推演的核心参照对象。从结构本质来看,正八面体由八个等边三角形围合而成,属于正多面体范畴,具备高度的空间对称性,共有6个顶点、12条等长棱边,任意相邻两个面的二面角固定,任意顶点到几何中心的距离完全相等,这种极致对称的特性让它在很多工程场景中具备不可替代的参考价值。

做电磁相关的结构仿真时,正八面体构型常被用作均匀场域的基础参照模型,比如在变压器绕组的电场分布模拟前期,会用这类对称多面体做边界条件的校验模型,验证网格划分精度、场强计算算法的准确性,因为它的对称特性可以让理论计算值和仿真值做直接对标,快速排查仿真参数设置的偏差。在结构力学测试领域,正八面体的等棱边、等面特性,也常被用来做新型复合材料的抗压、抗扭性能测试样件构型,因为各方向受力特性一致,能排除结构形状带来的受力偏差,精准获取材料本身的力学性能参数。

从建模思路来看,搭建这个正八面体结构时,首先要确定几何中心作为坐标原点,六个顶点分别落在三维坐标系的X、Y、Z轴正负方向上,且每个顶点到原点的距离完全相等,以此保证所有棱边长度一致、所有面均为全等的等边三角形。建模过程中需要重点校验相邻顶点连线的长度公差,控制棱边长度偏差在合理范围内,避免出现面型畸变、对称性破缺的问题;同时要处理好棱边的倒角过渡,如果是用于3D打印的实体教具模型,需要根据打印工艺要求设置合适的棱边圆角,避免尖角处出现打印翘边、应力集中的问题;如果是用于仿真的几何模型,则要保证面与面之间的衔接完全连续,不存在几何缝隙、重叠面等会导致网格划分失败的拓扑错误。

关于安装边界与尺寸适配,这个正八面体结构没有固定的安装基准面,实际应用中可以根据使用场景选择任意一个三角形面作为安装贴合面,此时需要保证贴合面的平面度公差满足安装要求,比如作为教学演示教具放置在台面上时,贴合面的平面度要控制在0.1mm以内,避免放置时出现晃动;如果是嵌入到其他设备内部做场域校准构件,需要提前核算正八面体的外接球直径,确保整体尺寸小于设备内部的预留安装空间,同时要预留出至少2mm的装配间隙,方便安装时的对位调整,避免出现装配干涉。

在空间几何教学场景中,这个正八面体模型可以帮助学习者直观理解正多面体的空间结构、面与面的衔接关系、顶点分布规律,相比平面示意图,实体三维模型能更清晰地展示不同观察角度下的结构投影变化,辅助理解空间几何的投影规律。在艺术装置设计领域,正八面体的对称美感也常被用作大型装置的基础构型,此时建模时需要在保证整体对称比例的基础上,根据结构承重要求调整内部支撑结构的布局,保证装置整体的结构稳定性,同时兼顾外观的流畅性。

做结构校验时,需要逐一核对每个三角形面的边长一致性、每个顶点到中心的距离偏差,确保结构完全符合正八面体的几何定义,不能出现某条棱边偏长、某个面角度偏差的问题,否则会破坏整体的对称性,影响后续仿真计算或者力学测试的结果准确性。如果是用于光学实验的基准构型,还需要对每个三角形面的表面粗糙度做对应要求,保证光线在表面反射时的路径符合理论计算值,避免因为表面不平整导致实验数据出现偏差。
