双眼铰接转向连接接头结构设计

这类双眼转向节接头属于铰接类传动连接件，在各类需要实现角度补偿、摆动传动的机械结构中应用十分广泛，常见于工程机械的操作连杆机构、农用机械的转向拉杆组、输送设备的张紧调节连杆、小型机具的操纵传动链路中，核心作用是在两个存在相对摆动角度的传动部件之间传递拉压载荷，同时补偿装配或运行过程中产生的角度偏移，避免连杆因刚性约束出现别卡、应力集中断裂的问题。

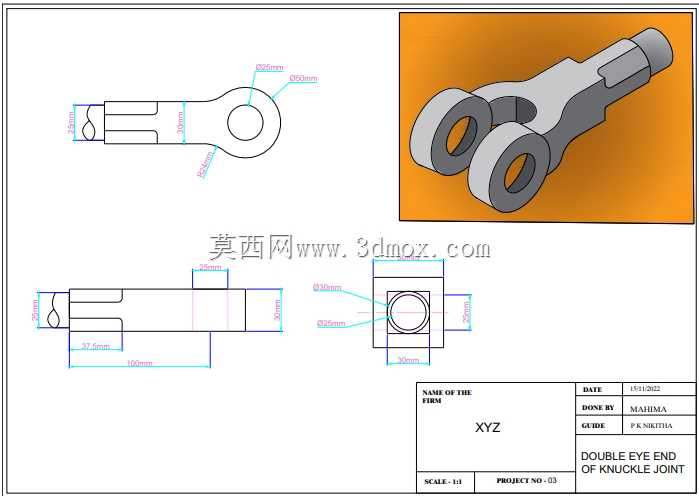

从结构功能来看，接头一端为单杆插接段，杆身加工有定位卡槽与配合轴段，可插入对应连杆的内孔中，通过卡槽配合销钉或者卡簧实现轴向锁定，保证杆部与连杆之间无相对窜动，传递载荷时不会出现松脱；另一端为对称双耳结构，两个耳片上加工有同轴的铰接孔，孔位精度直接决定铰接转动的顺畅度，双耳的间距与配套的叉耳部件厚度匹配，装配时将单耳插入双耳间隙中，穿入铰接销即可实现两个部件之间的摆动连接，铰接孔可根据使用工况选择加装铜套或者自润滑轴承，降低转动过程中的磨损，提升部件的使用寿命。

设计这类接头时，首先要根据传递的额定拉压载荷确定杆部直径与耳片厚度，载荷计算需结合整机的冲击系数，避免瞬时过载导致杆部拉断或者耳片撕裂；其次要保证双耳铰接孔的同轴度公差，若两孔同轴度超差，装配后铰接销会出现别卡，转动阻力大幅提升，长期运行还会造成铰接孔的偏磨，间隙快速增大导致传动精度下降；杆部与双耳的过渡区域要设计足够大的圆角，避免应力集中，这个区域是整个接头的应力薄弱点，交变载荷作用下若存在尖角很容易萌生疲劳裂纹。

尺寸设计上，杆部的配合直径需与配套连杆的内孔采用H7/h6的间隙配合，保证插接顺畅无晃动，定位卡槽的宽度与深度要适配标准卡簧的尺寸，卡槽距离杆端的距离要保证卡簧装配后能完全贴合连杆端面，实现可靠轴向定位；双耳部分的铰接孔直径需匹配选定的铰接销直径，耳片的外圆直径一般取铰接孔直径的1.8-2.2倍，保证耳片有足够的抗剪切强度，两耳片的内间距要比配套连接单耳的厚度大0.2-0.5mm，预留足够的装配间隙避免转动卡滞，同时间隙不能过大，否则会造成传动过程中的横向窜动，影响整个连杆机构的传动稳定性。

安装边界方面，这类接头在装配时需保证杆部与连杆装配到位后，卡簧完全卡入卡槽内，无松脱弹出的风险；双耳与配套部件铰接时，铰接销穿入后需在销端加装开口销或者锁紧挡圈，防止铰接销在运行过程中轴向窜出；铰接部位需定期加注润滑脂，降低转动副的磨损，若使用工况存在较多粉尘或者泥水，还需在铰接部位加装防尘密封圈，避免杂质进入铰接孔内加剧磨损失效。实际选型替换时，除了匹配安装尺寸，还要核对接头的材质与热处理工艺，一般这类接头采用45号钢或者40Cr锻造加工，调质处理后硬度达到HB220-250，铰接孔部位可根据需求进行高频淬火提升耐磨性，保证在交变载荷下的结构强度与使用寿命，避免出现过载断裂、过早磨损等失效问题。
