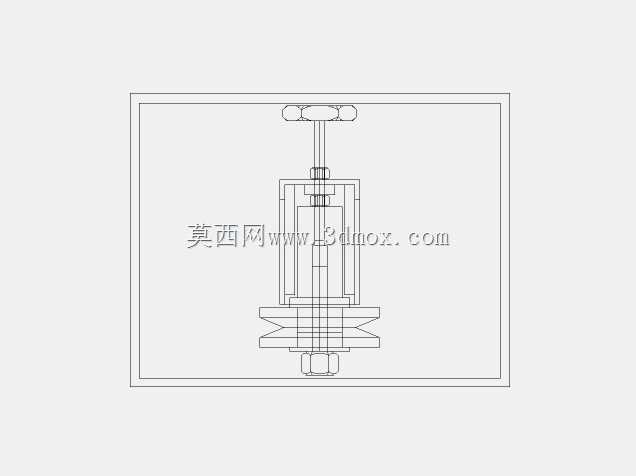

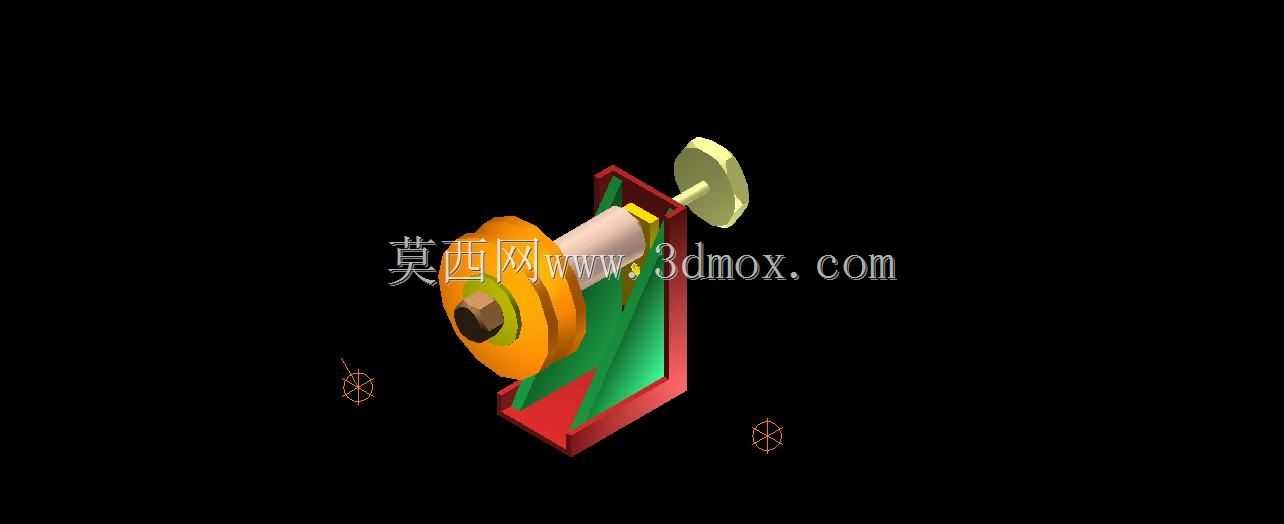

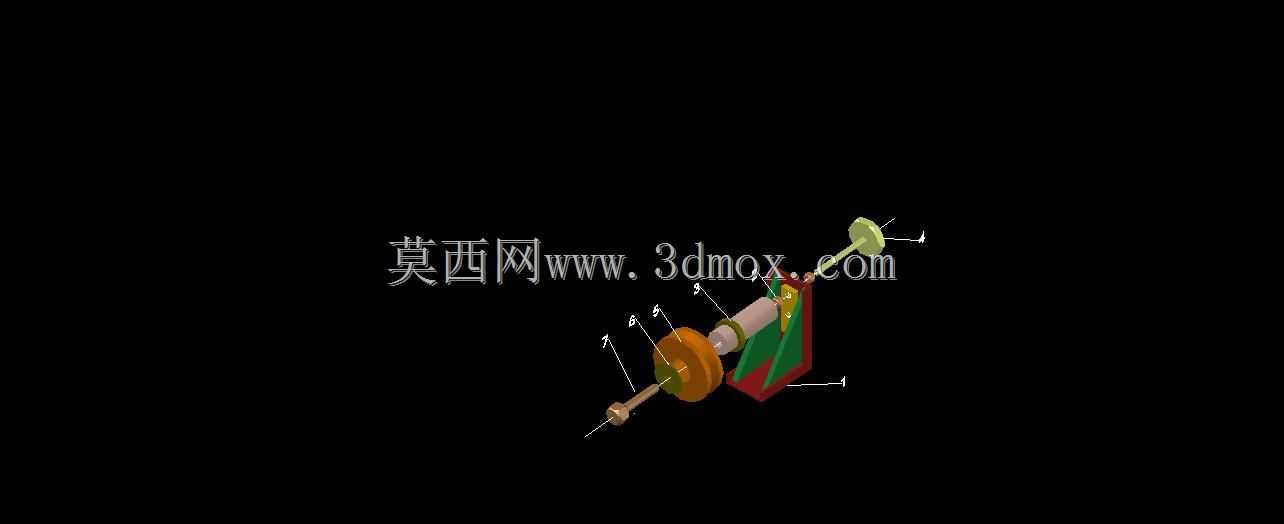

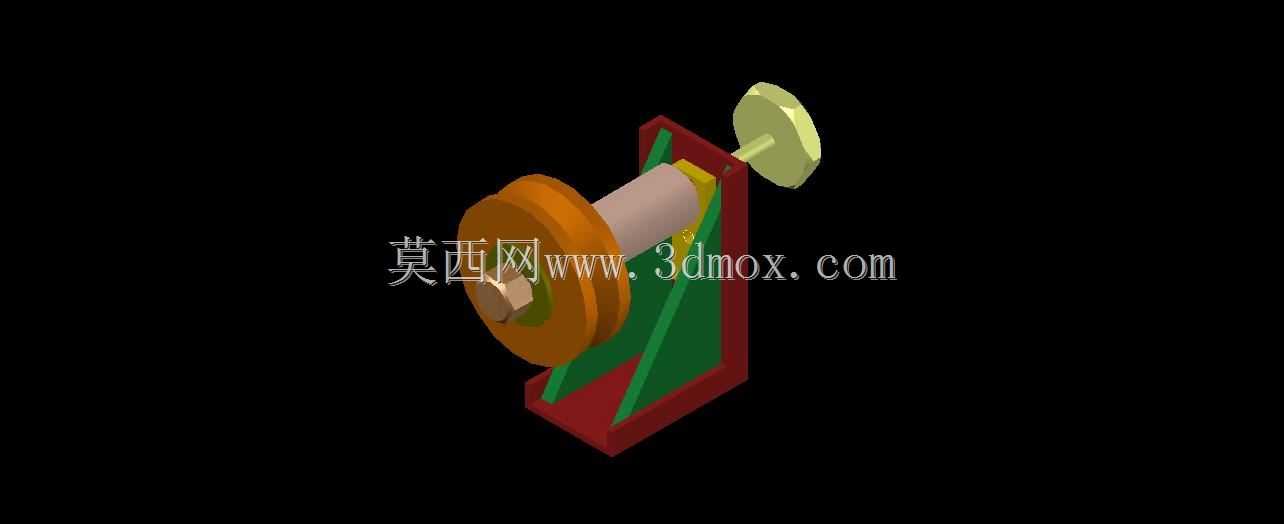

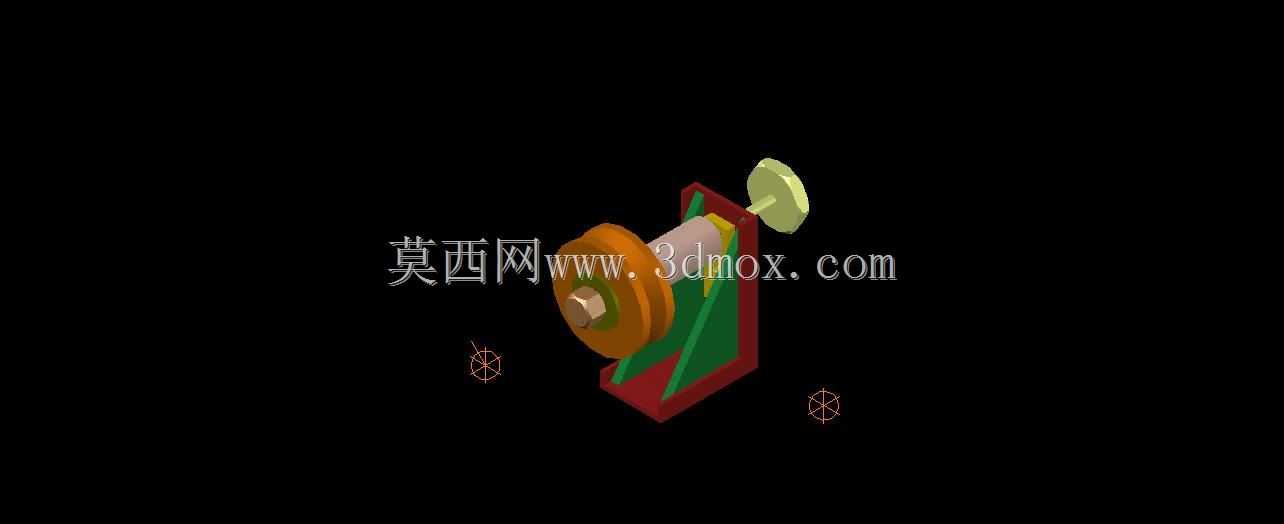

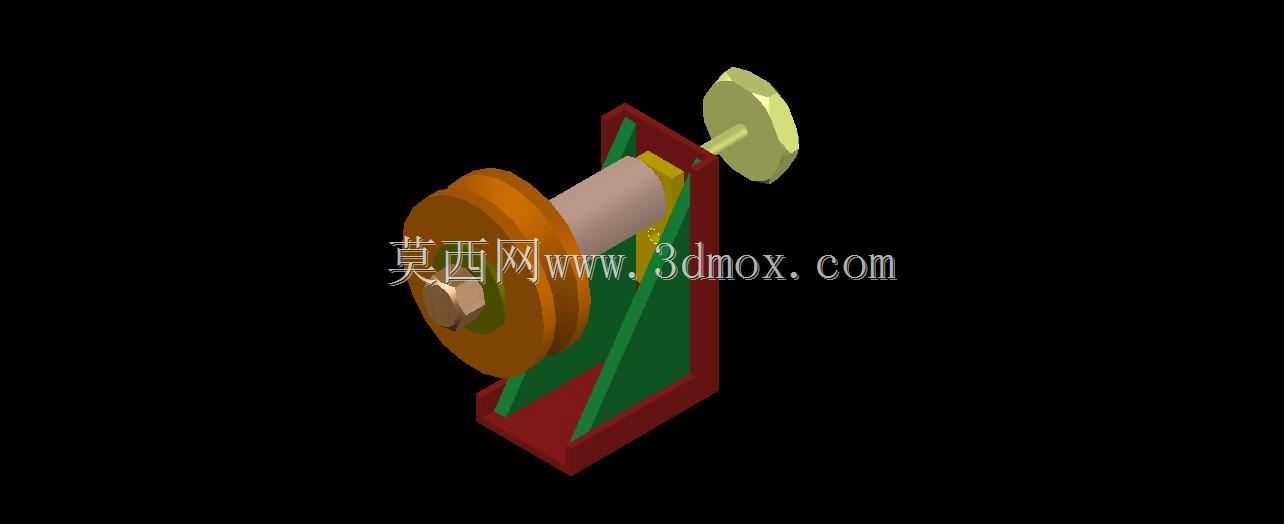

电源变压器配套滑轮支撑结构设计

　　在电源变压器的生产组装与后期运维场景中，线缆牵引、部件移位、绕组绕制等工序都需要稳定的导向支撑部件来降低作业阻力，这款滑轮支撑结构正是针对这类场景开发的配套工装组件。从实际使用需求出发，该结构首先要满足长时间承受径向载荷的要求，变压器生产过程中牵引的线缆、移位的铁芯部件重量往往从数公斤到数十公斤不等，支撑座采用三角加强筋的立式结构设计，底座与安装面通过螺栓紧固后，筋板可将滑轮传递的径向力均匀分散到底座安装面，避免长期受力出现结构变形。滑轮部分采用轮缘加宽设计，适配变压器生产中常用的绝缘护套线缆、扁铜排等不同类型的牵引件，轮面做圆弧过渡处理，不会刮伤线缆外层绝缘层或铜排表面镀层，减少作业过程中的部件损耗。

　　设计过程中优先考虑了安装适配性，支撑立板与底座采用一体化折弯焊接结构，减少装配累计误差，滑轮轴与立板的配合采用间隙配合加润滑脂槽设计，日常运维时无需完全拆解结构即可补充润滑，降低维护工作量。安装边界方面，底座预留四个长圆形安装孔，可适配不同间距的安装螺孔，允许安装时存在±3mm的位置偏差，降低现场安装的对位难度；整体结构的横向占用空间控制在较小范围，可直接安装在变压器绕线机机架、组装工作台侧边、运维作业支架等位置，不会占用过多作业空间。

　　从功能特性来看，该滑轮支撑不仅可用于线缆牵引导向，在变压器铁芯叠装工序中，还可作为硅钢片移位的辅助支撑轮，降低硅钢片拖动时的摩擦力，避免硅钢片表面绝缘涂层被划伤；在绕组绕制过程中，搭配张力控制器使用时，可作为导线的转向支撑，保证导线进入绕线模时的张力稳定，提升绕组绕制的整齐度。结构设计时充分考虑了不同工况的受力情况，滑轮轴采用阶梯轴设计，轴肩位置顶住滑轮内圈，两端通过卡簧固定在立板上，可承受一定的轴向窜动力，避免牵引过程中滑轮出现偏移脱轨的情况；支撑座的表面做喷塑处理，适配变压器生产车间的绝缘要求，不会对变压器部件造成金属污染。

　　实际选型使用时，可根据牵引件的宽度更换不同宽度的滑轮，立板上的轴孔位置预留了足够的调整空间，更换滑轮时无需改动支撑底座，仅需拆卸轴端卡簧即可完成滑轮替换，适配不同规格变压器的生产作业需求。在变压器现场安装运维场景中，该支撑结构也可作为临时线缆导向部件使用，重量轻便，单人即可完成安装固定，在高空作业牵引线缆时，可减少线缆与设备棱角的摩擦，保护线缆外层结构，降低作业安全风险。
