电源变压器生产用双层定位夹具结构

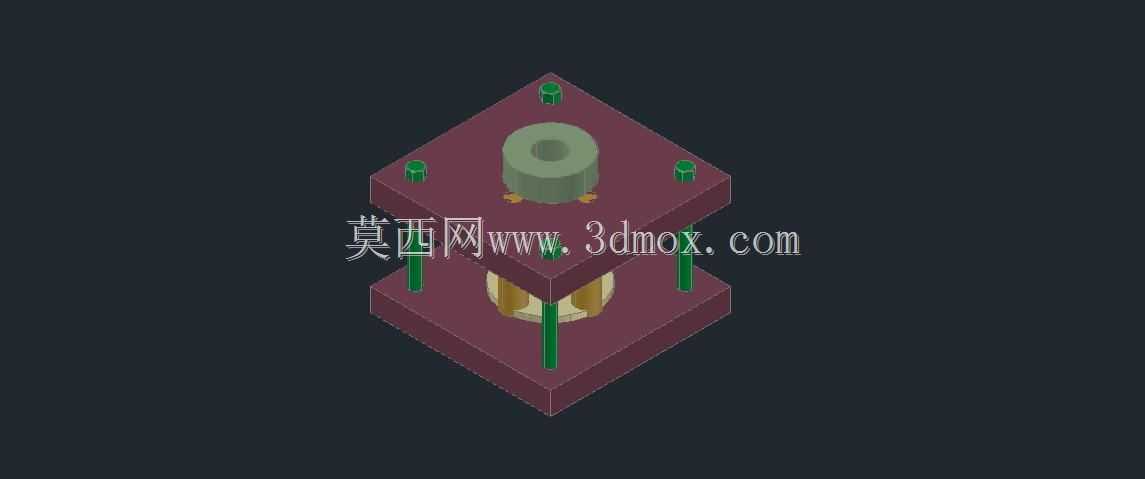

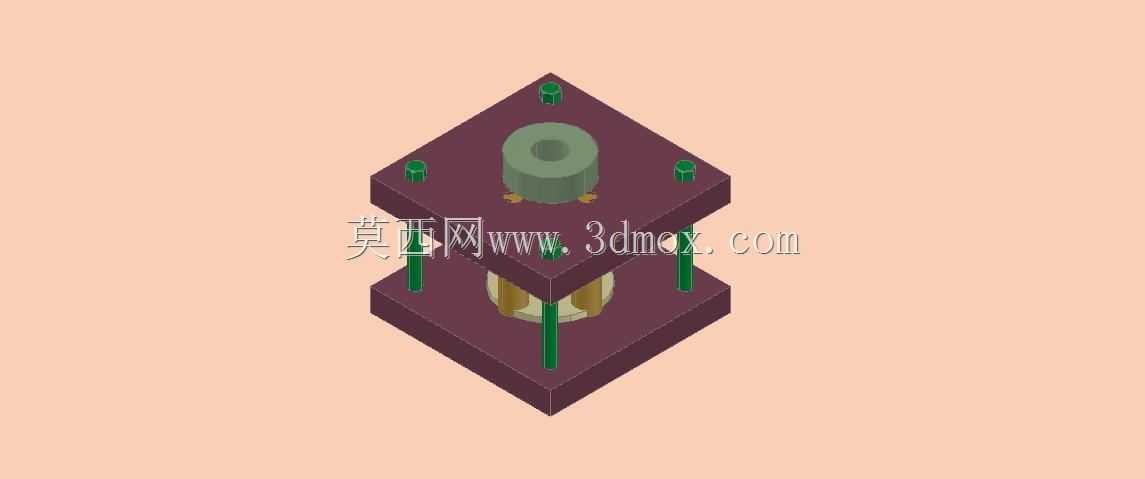

　　在中小型电源变压器的批量组装工序里，铁芯叠片对齐、绕组与骨架的同轴度控制一直是影响产品电气性能的关键环节，这套双层定位夹具正是针对该工序的定位偏差问题设计，适配功率范围在50W到300W之间的开放式电源变压器组装作业，可直接安装在常规装配工作台的T型槽工位上，不需要额外改造现有工位的安装基准。从结构布局来看，夹具采用上下两层方形安装基板的设计，两层基板之间通过四根均匀分布在四角的导向立柱实现垂直方向的运动导向，立柱与基板的配合公差选用H7/g6的间隙配合，既保证上下层滑动时无卡滞，也将径向跳动量控制在0.02mm以内，避免组装过程中因导向间隙过大导致的铁芯错位。

　　上层基板中心设置的圆柱形压紧座，端面做了1mm深度的沉台设计，沉台内径与变压器骨架的上端定位凸台尺寸匹配，装配时可以直接卡在骨架上端，避免压紧过程中出现径向滑移；下层基板的中心位置设置了对应骨架下端的定位凹槽，凹槽深度根据常用骨架的定位柱长度设计为2.5mm，能完全容纳骨架底部的定位结构，保证骨架放置后初始位置的同轴度。四根导向立柱上配套的限位套可以根据待组装变压器的总高度调整位置，调整范围覆盖40mm到120mm的产品高度，适配不同规格的电源变压器组装需求，不需要更换夹具本体就能完成多规格产品的快速换型。实际使用时，操作人员先将绕制完成的绕组骨架放置在下层基板的定位凹槽内，再依次叠放对应规格的硅钢片铁芯，叠片完成后将上层基板沿导向立柱下压，通过中心压紧座将铁芯与骨架压紧到位，随后即可进行引脚焊接、铁芯绑扎等后续工序，整个定位过程不需要额外的人工对齐操作，能将单台产品的组装定位时间从原来的45秒缩短到12秒左右，同时将铁芯与绕组的同轴度偏差控制在0.05mm以内，大幅降低因组装错位导致的变压器空载电流超标、运行噪音过大等不良问题。

　　夹具的上下基板选用45号钢加工，表面做发黑防锈处理，导向立柱选用轴承钢材质，表面淬火硬度达到HRC55-60，长期使用不会出现导向面磨损导致的精度下降问题；压紧座的端面粘贴了2mm厚的聚氨酯缓冲垫，避免压紧过程中压力过大损坏骨架的绝缘结构，缓冲垫磨损后可以直接更换，不需要整体更换压紧座。安装边界方面，整套夹具的下层基板外形尺寸为120mm×120mm，四角设置了直径8.5mm的安装沉孔，可以通过M8的T型螺栓直接固定在工作台面上，安装后整体高度根据调整的限位套位置在80mm到160mm之间，不会和周边的焊接工具、绑扎工具产生运动干涉。

　　在设计过程中，特意将导向立柱的位置设置在距离基板边缘15mm的位置，预留出足够的操作空间，方便操作人员在压紧后进行侧面的绑扎作业，不需要反复拆卸工件就能完成全部组装工序；上下基板的边角都做了R3的圆角处理，避免操作过程中划伤操作人员的手部，符合工装设计的安全规范。这套夹具没有采用复杂的气动或液压压紧结构，完全依靠手动操作即可完成压紧定位，结构简单可靠，维护成本极低，适合中小型电子加工厂的变压器组装工位使用，也可以根据实际生产需求，在上层基板上方加装快速夹钳，进一步降低操作人员的劳动强度，适配更大批量的生产节奏。针对部分带外壳的电源变压器组装需求，只需要更换对应尺寸的上下层定位块，不需要改动主体的导向和支撑结构，就能快速适配新产品的组装定位，具备较强的通用性。
