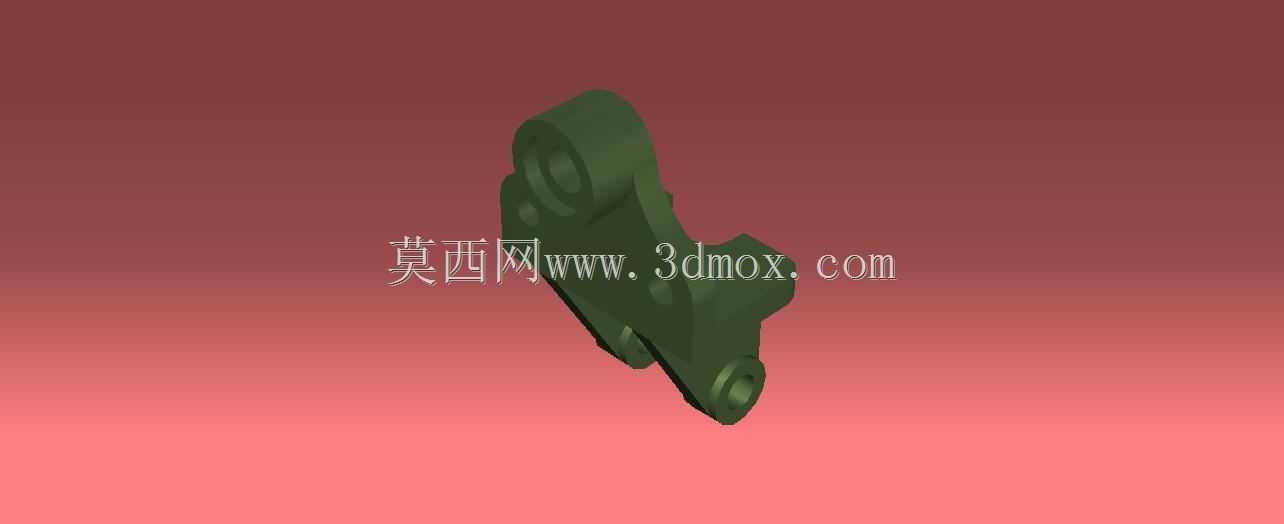

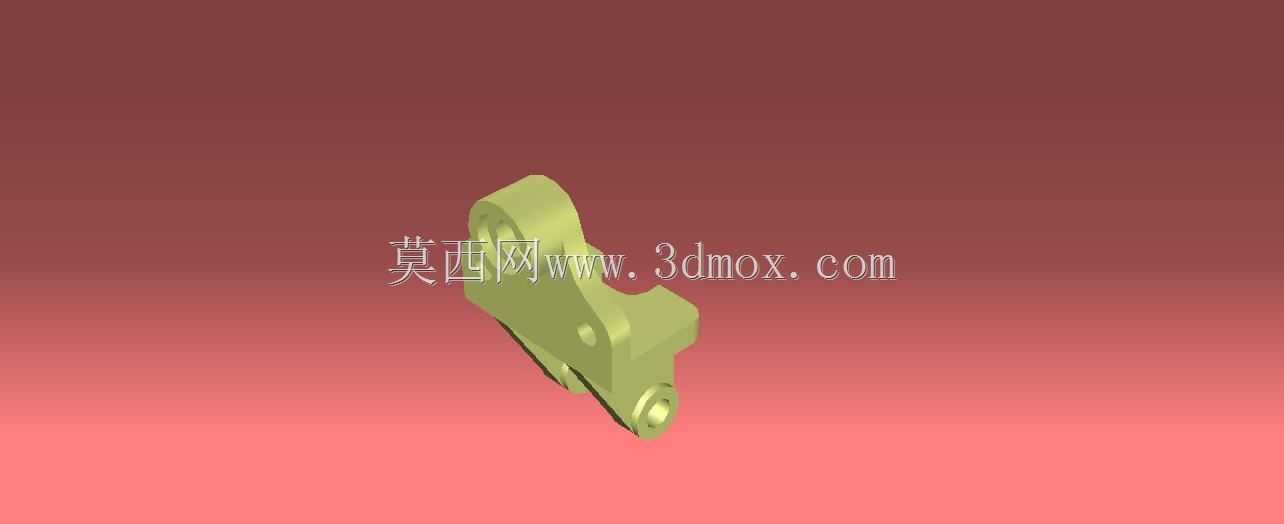

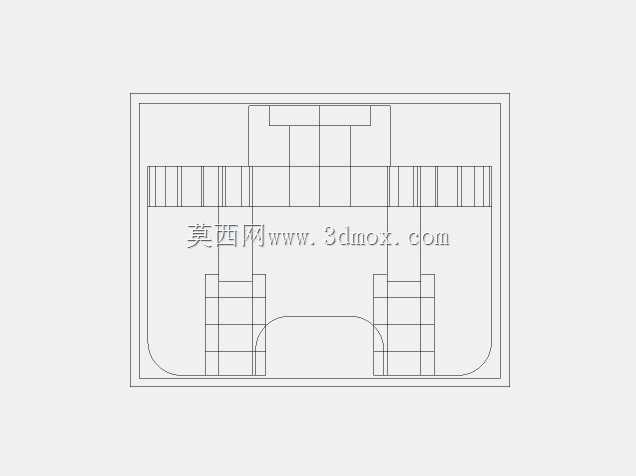

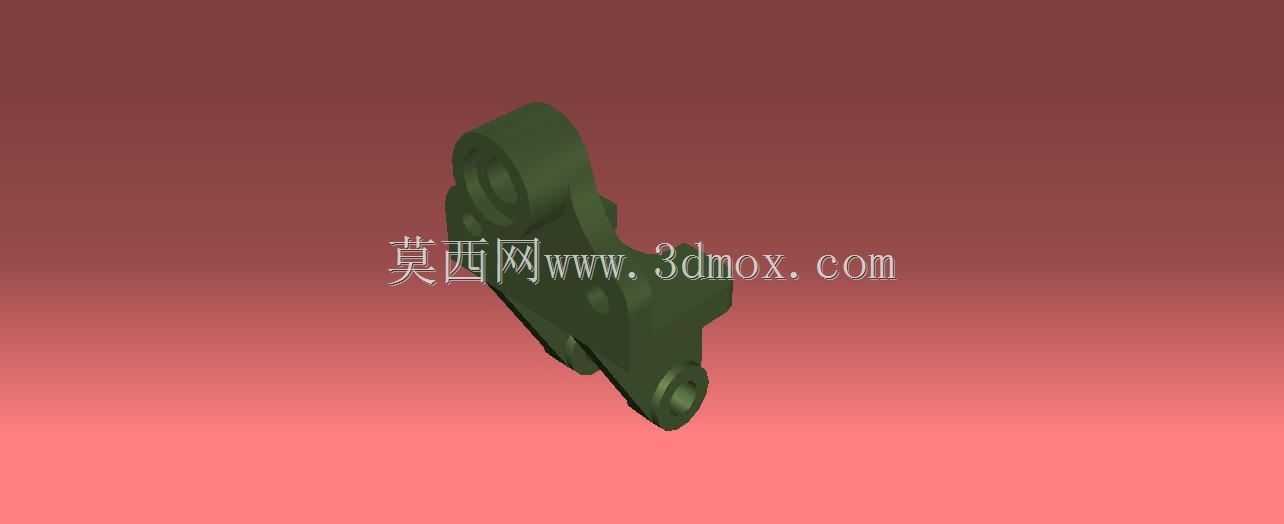

可调节轴支撑机械结构三维设计

在各类需要轴类部件做位置微调的传动、导向机构中，可调节轴支撑是承担轴系定位、载荷承载与位置校准的核心基础零件，这类零件常见于输送线导向轴安装、小型设备传动张紧机构、工装夹具定位轴固定等场景，区别于固定式轴座，可调节结构能够补偿加工装配带来的位置误差，也能在设备长期运行出现磨损后，通过调整重新保证轴系的同轴度与张紧度，大幅降低后期运维的拆装成本。

从实际功能来看，这款可调节轴支撑的核心作用是为穿装在其上的轴类零件提供稳定的径向支撑，同时预留的调节结构可以实现轴安装位置的多向微调，支撑本体采用一体化铸造成型后做机加工处理，主体的承力部位做了加厚处理，能够承受轴系运转带来的径向载荷与小幅振动，避免长期载荷下出现支撑变形导致的轴系卡滞、磨损加剧问题。支撑上的轴孔做了高精度镗削加工，孔壁的表面粗糙度控制在适合轴套或者轴承装配的区间，能够保证轴件转动或者滑动时的顺畅度，减少运转过程中的异响与磨损。

设计这款支撑结构的时候，首先要考虑的是安装兼容性，支撑底部的安装面做了平整化处理，预留的安装孔位采用长圆孔设计，这也是实现位置调节的核心结构之一，安装时可以根据实际轴系的对齐需求，在长圆孔的行程范围内调整支撑的整体固定位置，调整到位后再通过紧固件锁死，不需要额外加工定制安装孔，适配不同机架的安装孔位偏差。支撑本体上还设置了轴孔锁紧结构，当轴件穿入轴孔调整到合适的伸出长度后，可以通过侧部的锁紧件将轴与支撑做相对固定，避免轴运转过程中出现轴向窜动，影响传动精度。

从外形尺寸与安装边界来看，这款支撑的整体轮廓做了紧凑化设计，没有多余的外凸结构，能够在狭小的设备安装空间内完成布置，不会和周边的传动轮、管线、机架结构产生干涉。支撑的总高度控制在适配常规小型轴系安装的区间，轴孔的直径覆盖常用的小直径传动轴、导向轴规格，安装孔的间距符合通用型材机架的安装孔距标准，不需要额外做转接板就可以直接固定在欧标或者国标铝型材机架、钢板焊接机架上。支撑的调节行程经过合理设计，既能够覆盖常规装配误差的补偿需求，也不会因为调节行程过大导致支撑固定后的刚性不足，在最大调节位置下，支撑的承力截面依然能够满足额定载荷下的强度要求，不会出现受力断裂、形变超差的问题。

在实际工程应用中，这类可调节轴支撑往往成对使用，分别布置在轴的两端，通过两端支撑的位置协同调整，可以快速实现轴的水平度校准、平行度调整，比如在皮带输送机构中，两端的支撑调整可以实现皮带张紧度的调节，同时纠正皮带跑偏的问题；在工装夹具的导向轴安装中，可调支撑能够补偿夹具底板的加工误差，保证导向轴的滑动顺畅，避免导杆卡滞。和传统的固定式轴座相比，这种可调结构不需要在安装时做精准的孔位配做，对现场装配工人的技能要求更低，装配效率能够提升40%以上，后期设备维护时，如果轴系出现位置偏移，不需要拆卸周边的关联部件，只需要松开安装紧固件调整位置后重新锁死即可，大幅缩短设备停机维护的时间。

结构细节上，支撑的所有棱角都做了倒钝处理，避免安装过程中划伤操作人员，也减少应力集中带来的零件断裂风险，承力部位的壁厚经过强度校核，在承受额定径向载荷时，最大形变量控制在轴系运转允许的公差范围内，不会因为形变导致轴件转动卡滞。轴孔的端部做了倒角处理，方便轴件或者轴承的装配导入，减少装配时的零件磕碰损伤。侧部的锁紧螺孔采用标准螺纹规格，配套通用的紧固件即可完成锁紧，不需要定制特殊配件，后期备件替换成本极低。
