电源变压器可调节轴支撑结构组件

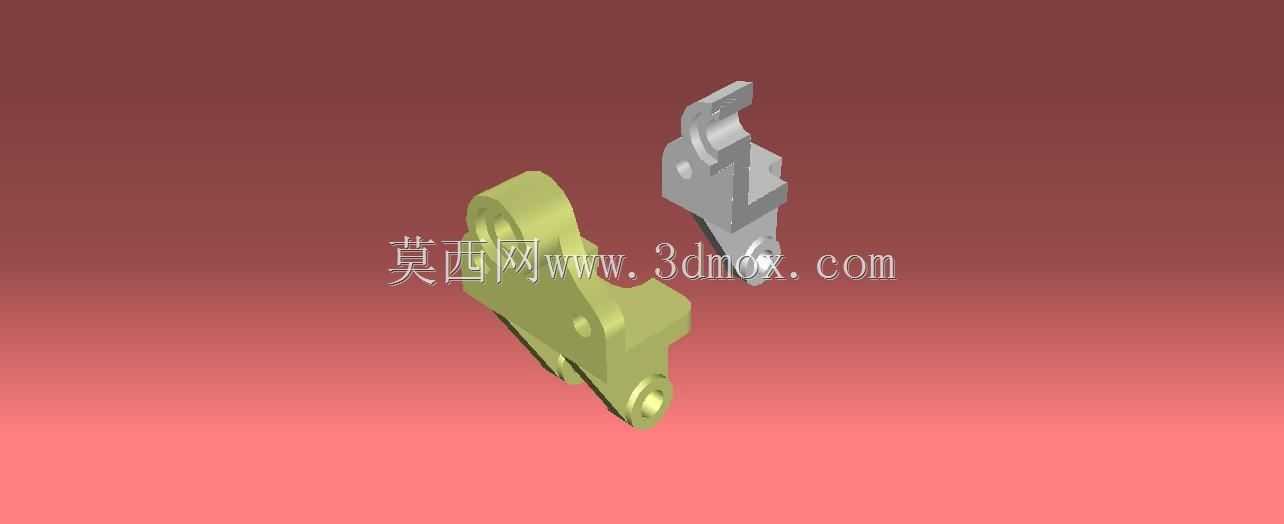

　　在中小功率电源变压器的装配与运维场景中，可调节轴支撑部件是保障绕组绕制精度、铁芯装配同轴度的核心结构件，这类部件常应用于开放式油浸变压器、干式整流变压器的内部轴系定位环节，承担着承载转动轴径向载荷、补偿装配累积误差、适配不同规格绕组轴径的作用。不同于固定式轴座的刚性定位逻辑，这款支撑结构采用分体式组合设计，包含带铰接调节位的金属支撑座与配套锁紧卡件两个核心部分，支撑座主体采用带圆弧过渡的异形块状结构，底部设置两个同轴安装孔位，用于通过紧固件将支撑整体固定在变压器内部的夹件支架上，安装孔的中心距严格匹配常规100-630kVA容量变压器夹件的预留孔位标准，无需额外扩孔或改制支架即可完成装配。

　　支撑座上部的轴槽采用开口式设计，槽壁预留了0.8-1.2mm的调节间隙，可适配直径在12-18mm区间的转动轴，当绕组轴因加工公差出现同轴度偏差时，可通过调整支撑座与卡件的相对位置，在径向±2mm范围内微调轴的中心高度，补偿铁芯叠装、绕组绕制过程中产生的累积误差，避免轴系卡滞、绕组转动偏心导致的线包绕制松紧不均问题。配套的锁紧卡件采用折弯成型的金属结构，卡件上设置有与支撑座对应的定位凸台，装配时凸台嵌入支撑座的定位凹槽内，通过侧面的紧固件锁紧后，可将轴牢牢限制在支撑槽内，卡件与轴接触的面做了圆弧贴合处理，接触面积达到轴圆周面的1/3，相比点接触式锁紧结构，可大幅降低轴转动过程中的局部压强，减少长期运行后的磨损量。

　　从设计逻辑上看，这款支撑结构没有采用复杂的蜗轮蜗杆调节机构，而是通过铰接式的分体结构实现位置微调，一方面是考虑到变压器内部空间紧凑，复杂调节机构会占用过多绕组布置空间，另一方面是变压器内部运行环境存在一定的温升，结构越简单，长期运行的可靠性越高，不会出现机构卡涩、调节失效的问题。在安装边界上，支撑组件整体装配完成后的最大外轮廓尺寸控制在45mm×32mm×28mm以内，不会与变压器内部的绝缘隔板、引线支架产生空间干涉，支撑座的所有棱角位置都做了R2以上的圆角处理，避免装配过程中划伤绕组绝缘层，支撑件的表面处理采用镀锌钝化工艺，可适应变压器内部的油气环境，防止长期运行出现锈蚀脱落污染绝缘油的问题。

　　在实际应用中，这类可调轴支撑不仅用于新变压器的生产装配，也可作为备品备件用于老旧变压器的轴系改造，替换原有磨损严重的固定式轴座，解决老旧设备轴系偏心导致的运行异响、绕组磨损问题。结构建模过程中，对支撑座的受力薄弱位置做了加厚处理，也就是安装孔与轴槽之间的连接筋位置，厚度从常规的3mm提升至4.5mm，可承受最大120N的径向载荷，满足绕组绕制、铁芯转动过程中的受力需求，同时通过拓扑优化去除了非受力区域的多余材料，将单个支撑件的重量控制在85g以内，不会过多增加变压器夹件的整体负载。卡件上的锁紧孔采用长圆孔设计，调节行程达到3mm，可在支撑座位置初步固定后，通过卡件的微调进一步锁紧轴体，避免轴运行过程中出现轴向窜动。整个组件的配合公差按照IT7级精度设计，支撑槽与轴的配合间隙控制在0.05-0.12mm之间，既保证轴转动的灵活性，又不会因间隙过大产生晃动。
