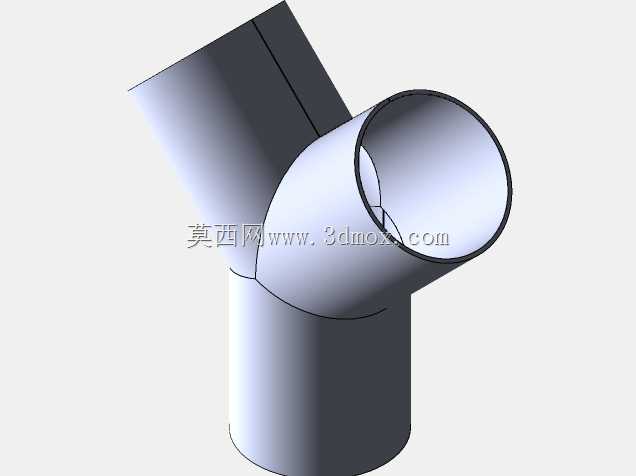

等径斜交Y型三通钣金管路接头

在通风除尘、粉体输送、低压流体管路布设场景中，这类Y型斜交接头是管路分流合流环节的核心连接件，不同于垂直正交的T型三通，斜向分岔的结构能大幅降低流体转向时的局部阻力，减少风送物料在转角处的卡滞堆积，也能降低通风系统的风压损耗，在车间除尘管网、粮食输送线、小型排烟管路中应用十分普遍。

从结构设计逻辑来看，这款接头采用等径三端口设计，三个连接端口的管径完全一致，可直接对接同规格的圆形风管，无需额外做变径转接，主通路保持竖直贯通状态，侧支管以固定斜角从主管侧壁平滑过渡衔接，相贯线位置做了圆弧过渡处理，没有尖锐的转角折边，一方面能降低流体经过时的湍流噪音，另一方面也能减少输送物料对管壁的冲刷磨损，延长管件的实际使用寿命。

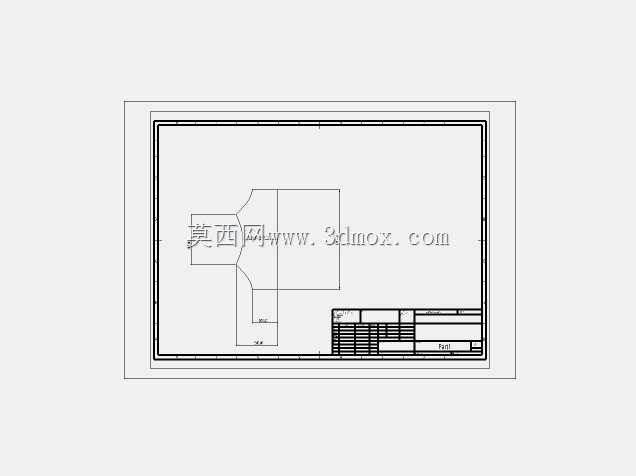

钣金成型的设计思路完全适配批量加工需求，整个接头拆分后可展开为平面钣金料片，通过数控激光切割下料后，经折弯、卷圆、接缝焊接即可完成成型，无需复杂的模具投入，小批量定制或批量生产都能兼顾加工效率与成本控制。设计时已经提前预留了接缝的焊接收缩余量，卷圆成型后三个端口的圆度公差可控制在管路连接允许的范围内，端口边缘预留的直边段可直接适配抱箍连接、翻边法兰连接等常规管路安装方式，不需要二次加工端口结构。

安装边界方面，三个端口的中心轴线交汇于同一点，侧支管与主管的夹角经过优化，既保证了分流时的流体顺畅度，也控制了接头整体的外轮廓尺寸，避免在管路密集布设的空间内出现相邻管件干涉的问题。竖直方向的主管上下端口可直接对接上下走向的直管段，侧方斜口可对接水平或倾斜走向的支管，安装时不需要额外调整管路走向角度，能直接降低现场安装的对位难度。

从实际使用的工况适配性来看，这种钣金结构的Y接头可适配0.1MPa以下的低压流体输送场景，不管是常规的通风排气、常温粉体输送，还是低压工况下的液体导流都能满足使用要求，管壁厚度可根据实际输送介质的磨损情况灵活调整，设计时的展开逻辑不受壁厚变化的影响，只需要调整下料时的展开补偿系数即可适配不同板厚的加工需求。不同于铸造类三通的厚重结构，钣金成型的接头自重更轻，对管路支架的承重要求更低，尤其适合高空布设的长距离通风管路，能大幅降低管路系统的整体自重负载。

相贯线位置的过渡曲面是整个设计的核心难点，建模时通过曲面放样实现三个端口的平滑衔接，展开时已经对曲面拼接位置的下料尺寸做了精准补偿，避免卷制成型后出现相贯线位置错位、接缝间隙过大的问题，焊接完成后仅需对焊缝做简单打磨处理即可保证内壁平滑，不会出现凸起的焊道阻碍物料输送的情况。对于需要做防腐处理的使用场景，平滑的内壁曲面也能让喷涂、镀锌等防腐处理的涂层覆盖更均匀，减少边角位置的涂层缺陷，提升管件在潮湿、腐蚀性工况下的使用寿命。
