电源变压器用钣金安装防护壳体

　　这款钣金壳体是为小功率电源变压器配套设计的安装防护结构，在低压配电、小型工控设备内置电源模块、民用电子设备供电单元等场景中广泛使用，核心作用是为变压器铁芯与绕组提供物理防护，同时实现变压器在设备内部的可靠固定，避免绕组受外力磕碰出现绝缘破损，也能一定程度上阻隔变压器工作时的电磁辐射向外扩散，减少对周边敏感电子元件的干扰。

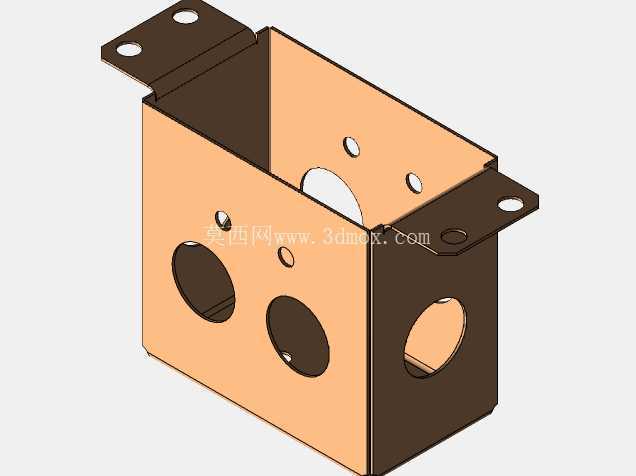

　　从结构设计来看，壳体采用分体折弯成型的钣金结构，主体为敞口盒型，两侧延伸出带安装孔的固定耳，安装耳上的通孔尺寸适配常用的M4/M5规格固定螺丝，安装时可直接通过耳片将壳体固定在设备内部的安装梁或者基板上，不需要额外设计转接支架，能有效减少装配工序。壳体侧壁预留了不同直径的开孔，大尺寸圆孔是为变压器的输入输出接线端子预留的穿线位置，方便电源线与绕组端子直接对接，小尺寸圆孔则是用于壳体内部的绕组固定、或者接地端子的安装，部分开孔边缘做了翻边处理，避免穿线时锋利的钣金切口割破线缆绝缘层，降低短路风险。

　　设计过程中优先考虑了钣金加工的工艺性，所有折弯边都预留了合理的折弯半径，避免折弯处出现应力集中导致的开裂，壳体的拼接边采用自定位咬合结构，焊接或者铆接时不需要额外制作定位工装，能有效提升批量加工时的装配效率。壳体的内部净尺寸完全匹配对应规格电源变压器的外形轮廓，装入变压器后不会出现多余的晃动间隙，同时内壁和绕组之间预留了1-2mm的安全间隙，避免钣金边缘直接接触绕组绝缘层，也为空气流通预留了一定空间，帮助变压器工作时的热量散出。

　　在安装边界上，两侧固定耳的孔距经过精准核算，适配多数常规小型电气设备的电源安装位尺寸，壳体整体的外轮廓尺寸控制紧凑，不会占用过多设备内部的安装空间，敞口的设计一方面方便变压器的装入与接线作业，另一方面在壳体装入设备后，可通过设备的相邻结构件实现敞口侧的遮挡，不需要额外制作盒盖，能进一步控制物料成本。壳体表面可根据使用场景做喷塑或者镀锌处理，在潮湿或者多粉尘的使用环境下，能提升钣金的抗锈蚀能力，延长整体结构的使用寿命。

　　实际选型使用时，需要核对侧壁开孔的位置与所用变压器的接线端子位置是否匹配，固定耳的安装孔距是否符合设备内部的安装点位要求，若用于有绝缘要求的场景，还可在壳体内壁贴合绝缘青稞纸，进一步提升绝缘防护等级，避免变压器与钣金壳体之间出现导通漏电的问题。
