十字滑块式奥德姆联轴器结构设计

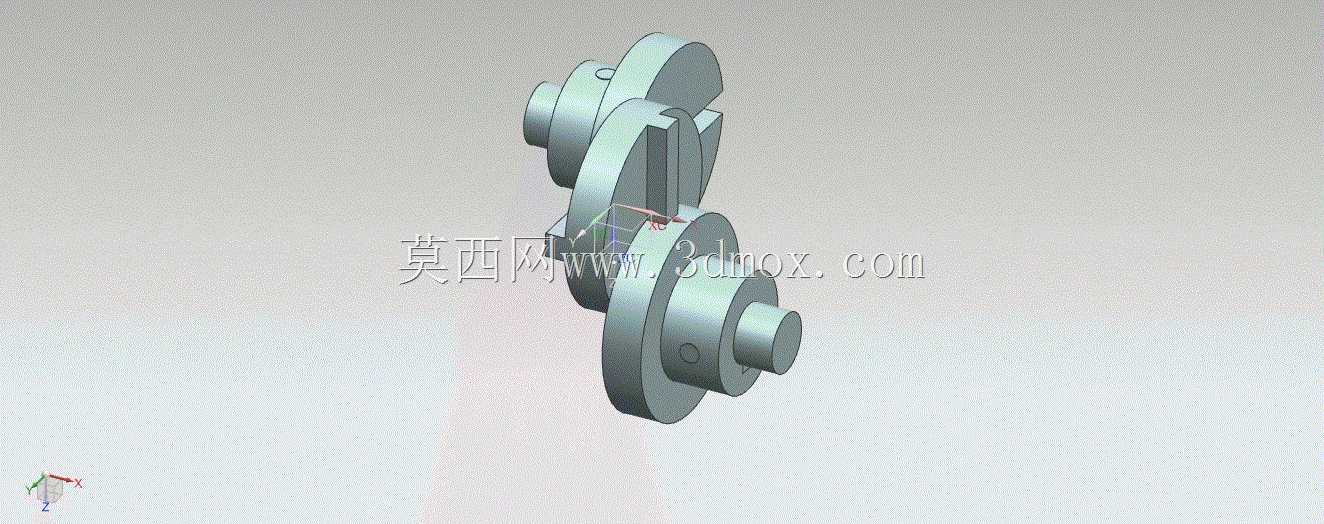

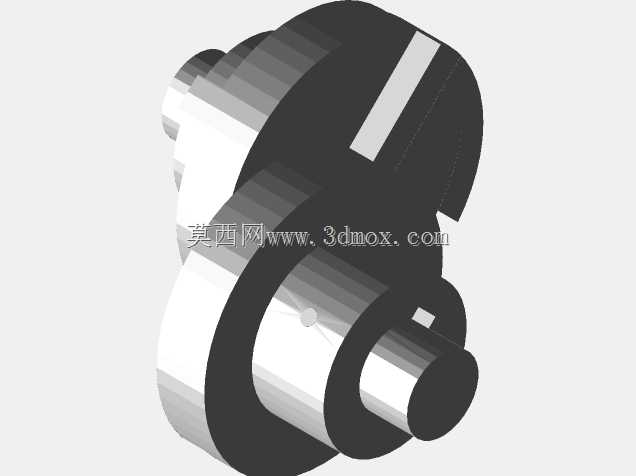

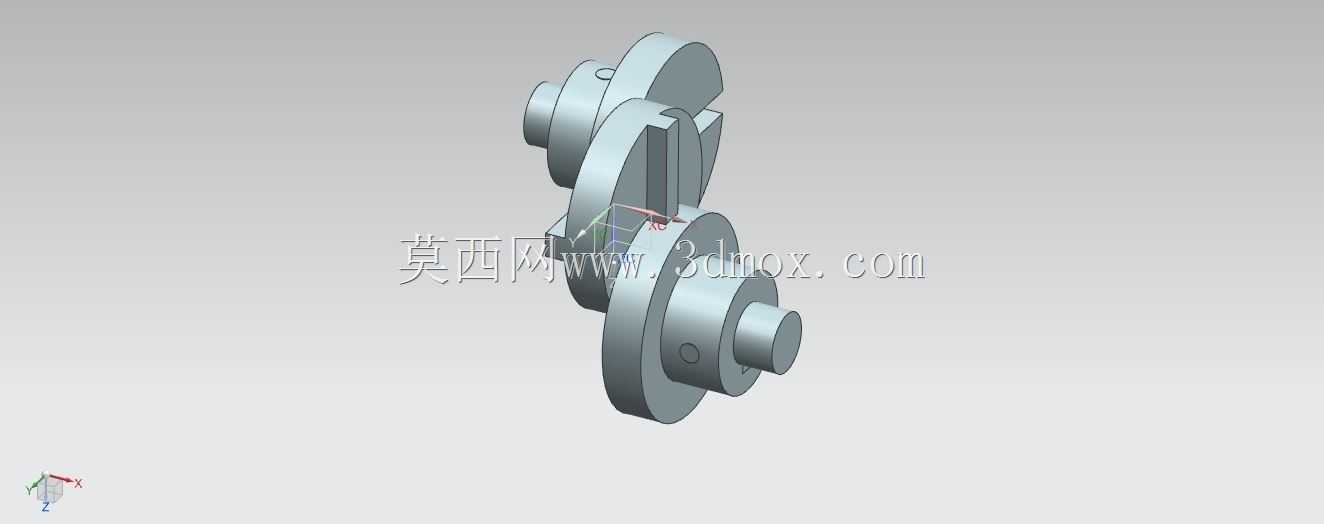

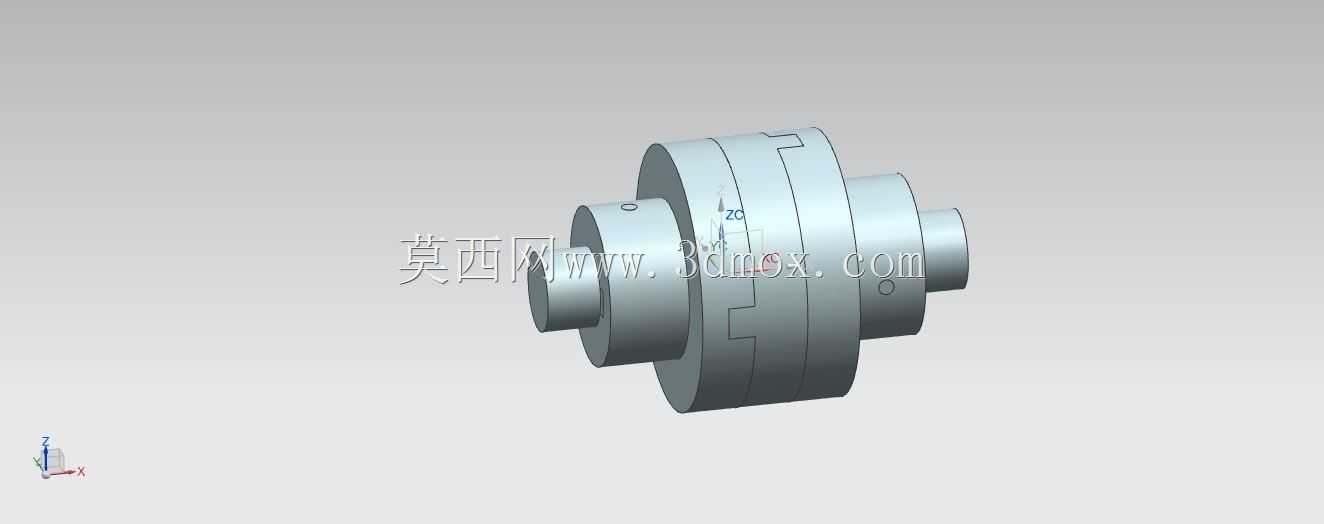

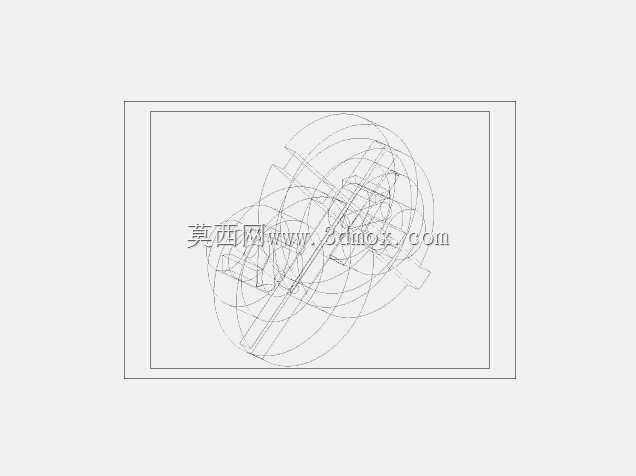

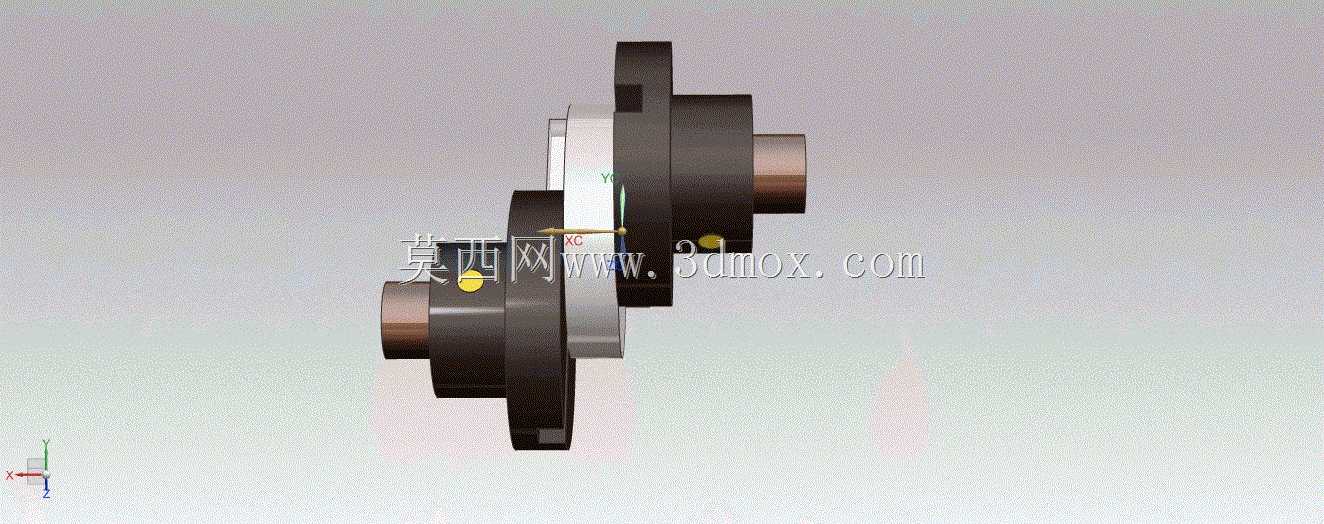

　　这类联轴器的核心功能，是在连接主动轴与从动轴传递扭矩的同时，补偿两轴之间的径向偏移、少量角向偏移与轴向窜动，避免刚性连接状态下，轴系偏移带来的轴承额外载荷、轴件弯曲应力、键槽挤压磨损等问题，相比刚性联轴器，它不需要安装时达到极高的同轴度要求，能降低现场装配的精度门槛，减少后期运维过程中因基础沉降、零件磨损带来的对中偏差影响。从结构设计逻辑来看，这款奥德姆联轴器采用经典的三件式结构，两端是分别与主动轴、从动轴配合的带毂法兰盘，两个半联轴器的相对端面开有径向通槽，中间配置一个两端带十字交叉凸榫的滑块盘，滑块两端的凸榫分别嵌入两个半联轴器的端面槽内，当两轴存在径向偏移时，滑块可以在两端的槽内做相对滑动，以此抵消偏移量，传递扭矩的过程中，滑动副的存在让偏移补偿过程不会产生额外的刚性内应力。在各类工业传动系统的轴系布局中，两轴间的安装同轴度误差、运行过程中的热变形偏移、负载冲击带来的轴系窜动，始终是影响传动稳定性与零部件寿命的核心问题，奥德姆联轴器也就是十字滑块联轴器，正是针对这类偏移补偿需求设计的挠性传动部件，广泛应用在中小功率传动、转速波动不大、轴系对中存在客观误差的设备场景中，比如轻工输送设备、小型机床进给轴、纺织机械传动单元、通用泵类的动力输出端，都能看到这类联轴器的应用。

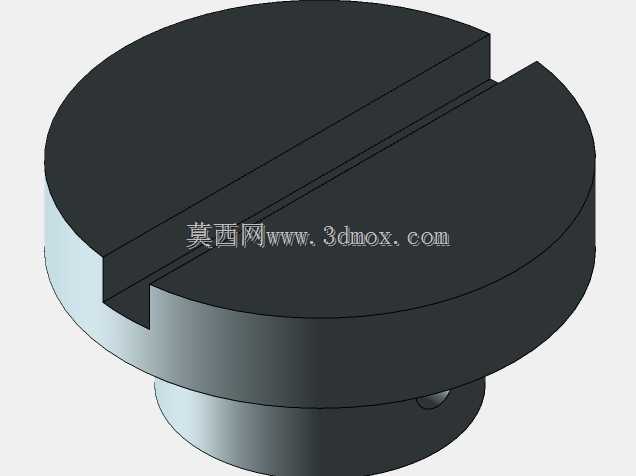

　　设计过程中，半联轴器的毂部采用标准的圆柱孔配合键连接的结构，轴孔的公差配合选用过渡配合等级，既保证装配时的定位精度，也方便后期拆卸维护，法兰盘的端面槽采用矩形截面设计，槽宽与滑块凸榫的配合间隙控制在合理范围，间隙过小会导致滑动卡滞，无法有效补偿偏移，间隙过大则会带来传动回程误差，加剧冲击载荷下的磨损，槽的深度需要满足滑块在最大允许偏移量下不会从槽内脱出，同时要保证凸榫与槽的接触面积足够，避免接触应力过大导致工作面压溃。

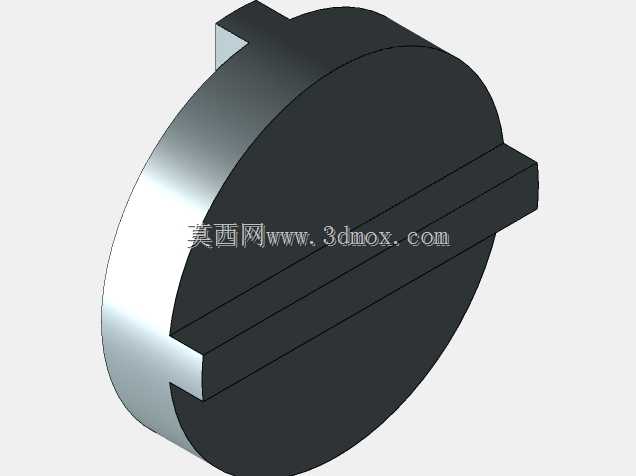

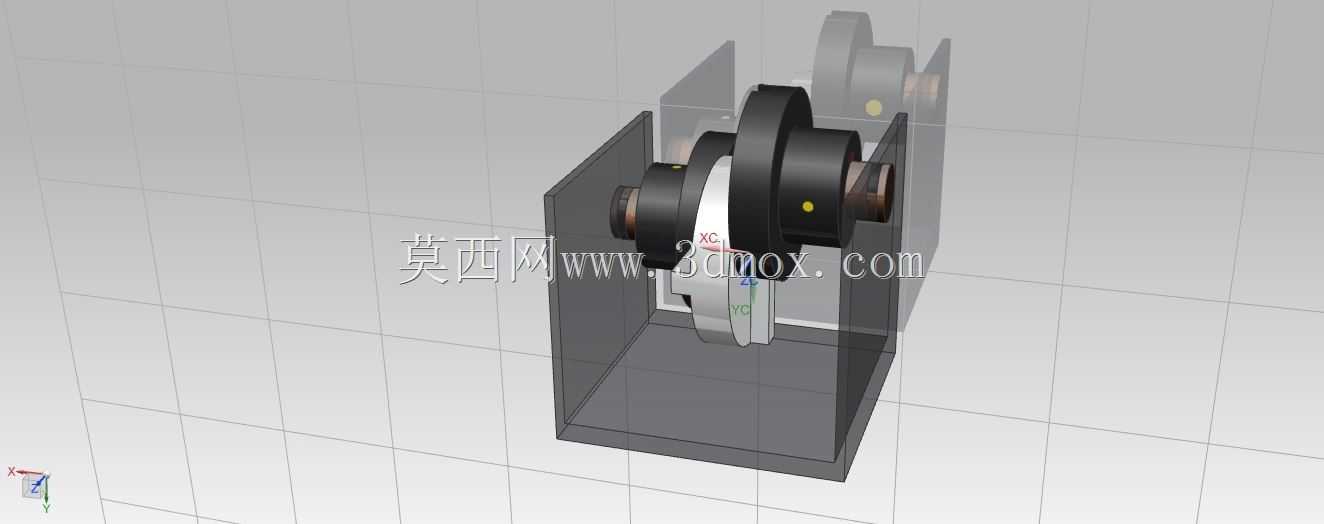

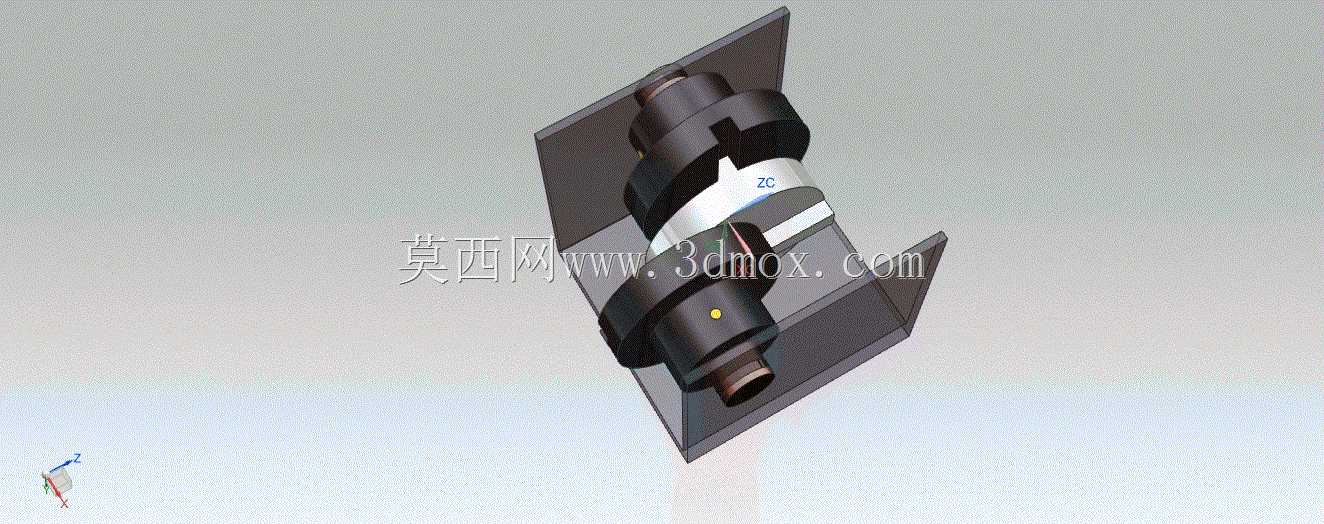

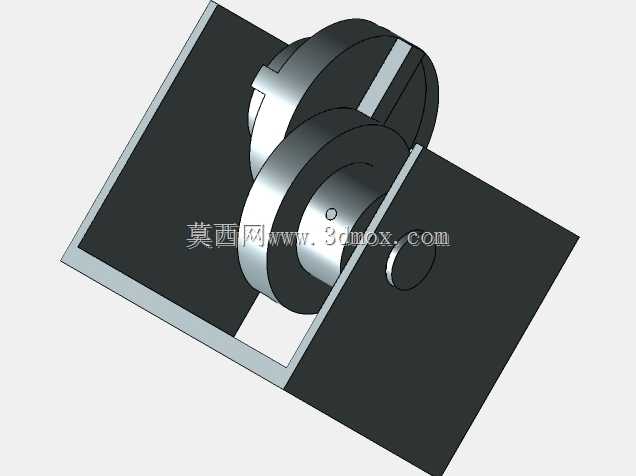

　　中间滑块的设计是整个联轴器的核心，滑块两端的凸榫呈90度垂直交叉布置，凸榫的工作面需要保证足够的平面度与平行度，降低滑动过程中的摩擦阻力，部分应用场景下滑块会选用铜合金、尼龙等具备自润滑特性的材料，减少运行过程中的润滑维护需求，也能在一定程度上吸收传动过程中的振动冲击。从安装边界尺寸来看，这类联轴器的径向最大尺寸由半联轴器的法兰外径决定，设计时需要预留足够的径向安装空间，避免与周边的设备壳体、走线架、防护结构发生干涉，轴向总长度由两个半联轴器的毂部长度、中间滑块的厚度共同决定，安装时需要控制两轴端的预留间隙，保证滑块在轴向有微量窜动的空间，不会被两轴端面顶死。

　　半联轴器上的轴孔长度根据配合轴径的标准长度设计，保证键连接的接触长度足够传递额定扭矩，键槽的位置与尺寸符合通用传动件的标准规范，能适配常规的电机轴、减速器输出轴的键槽配置。在实际选型应用中，这类联轴器不适合高速重载的传动场景，因为滑块在滑动补偿过程中会产生摩擦磨损，转速过高时还会带来额外的离心力，加剧磨损与振动，但在转速不超过额定阈值、扭矩中等的通用传动场景下，它的结构简单、加工成本低、维护方便、偏移补偿能力可靠的优势就十分突出，设计建模过程中，需要重点关注滑动配合面的尺寸公差、各零件的同轴度基准、凸榫与槽的对称度要求，这些形位公差直接决定了联轴器装配后的运行顺畅度与补偿能力，建模时需要将配合面的公差要求在三维模型的标注中体现，方便后续加工与装配环节的精度控制。同时，法兰盘的根部需要做合理的圆角过渡，避免应力集中导致毂部与法兰连接位置在负载冲击下发生断裂，轴孔的端部需要做倒角处理，方便轴件装配时的导入，也能去除加工毛刺避免划伤轴面。
