星形径向活塞发动机曲柄连杆机构结构

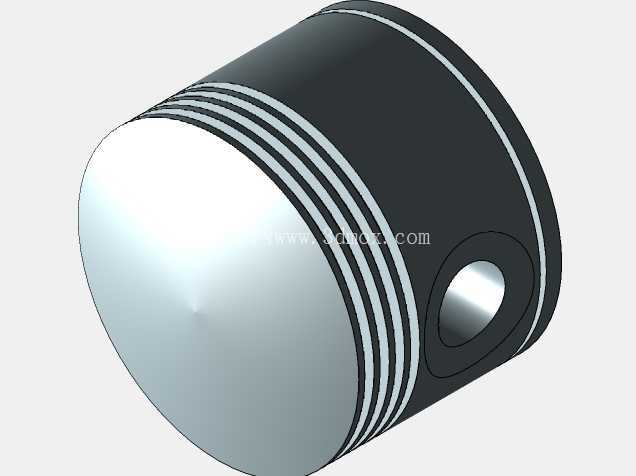

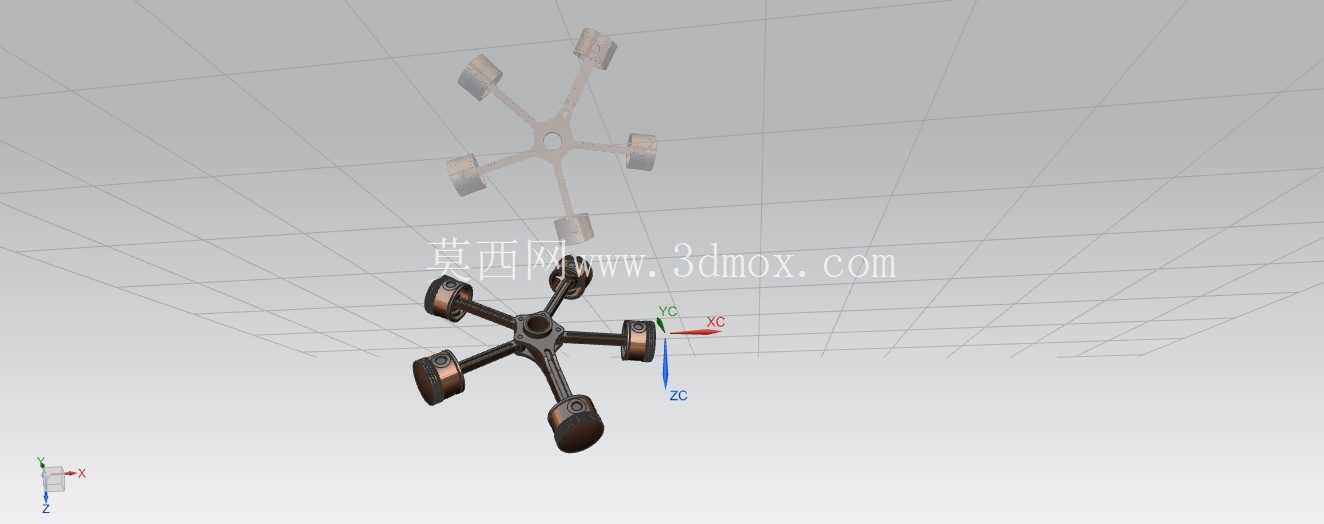

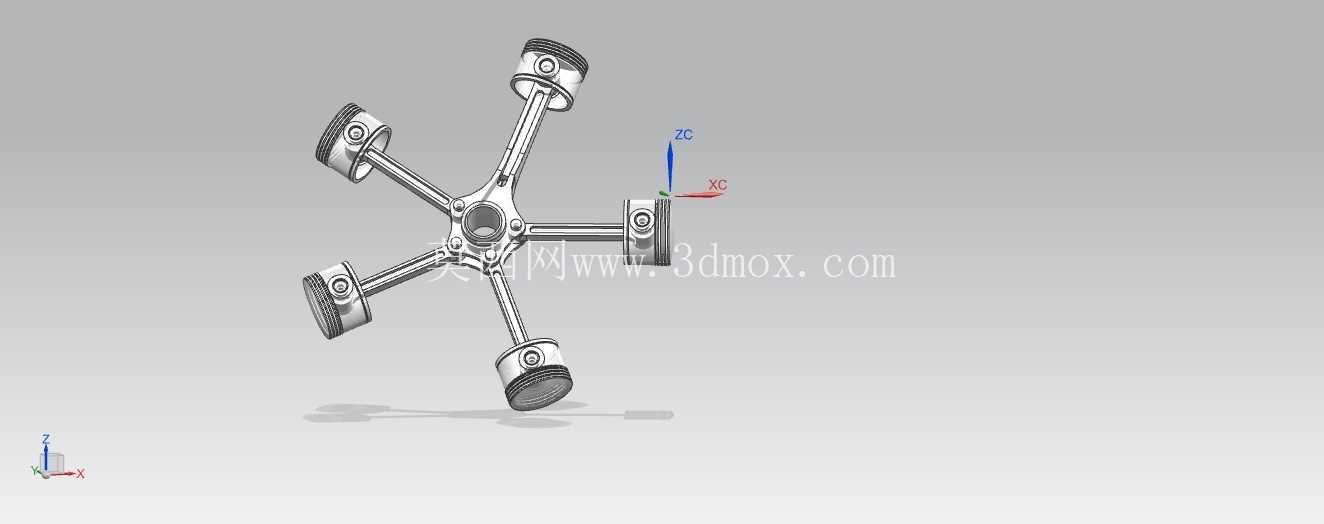

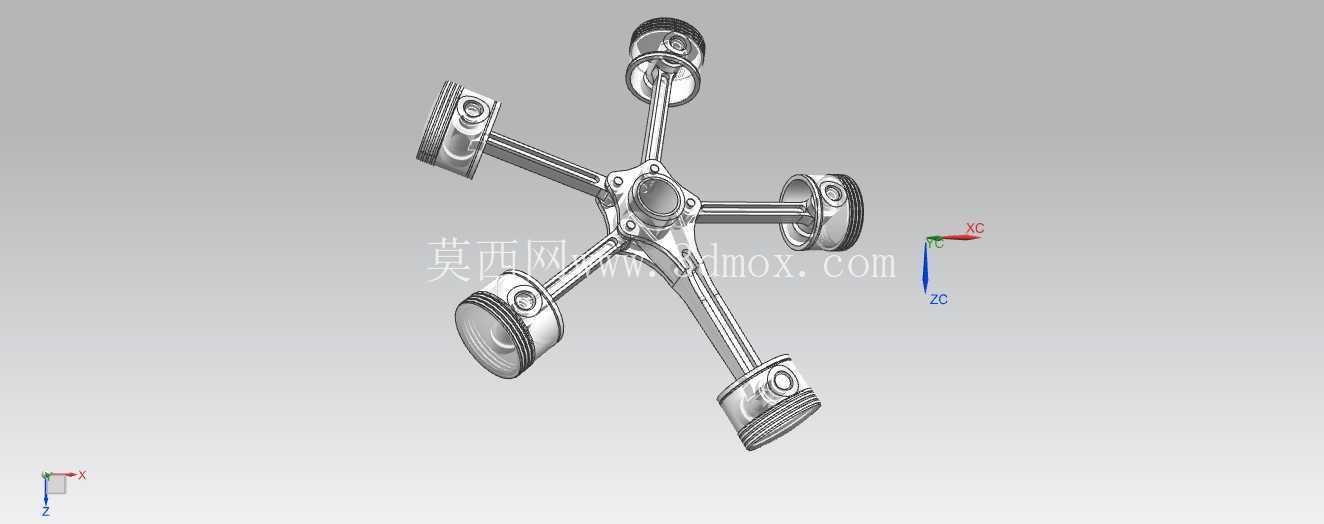

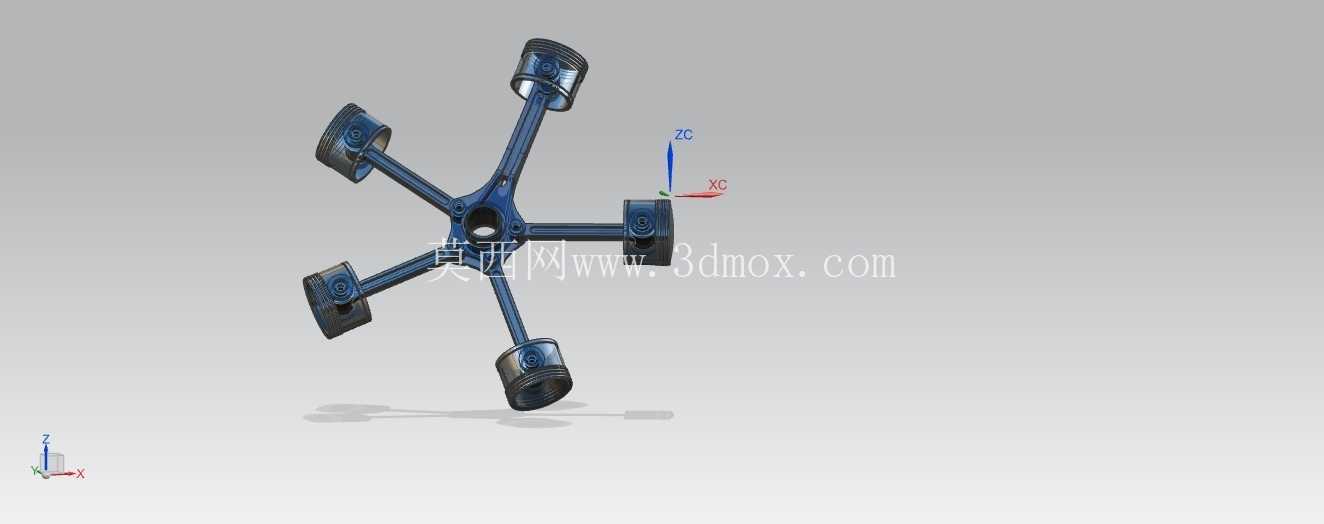

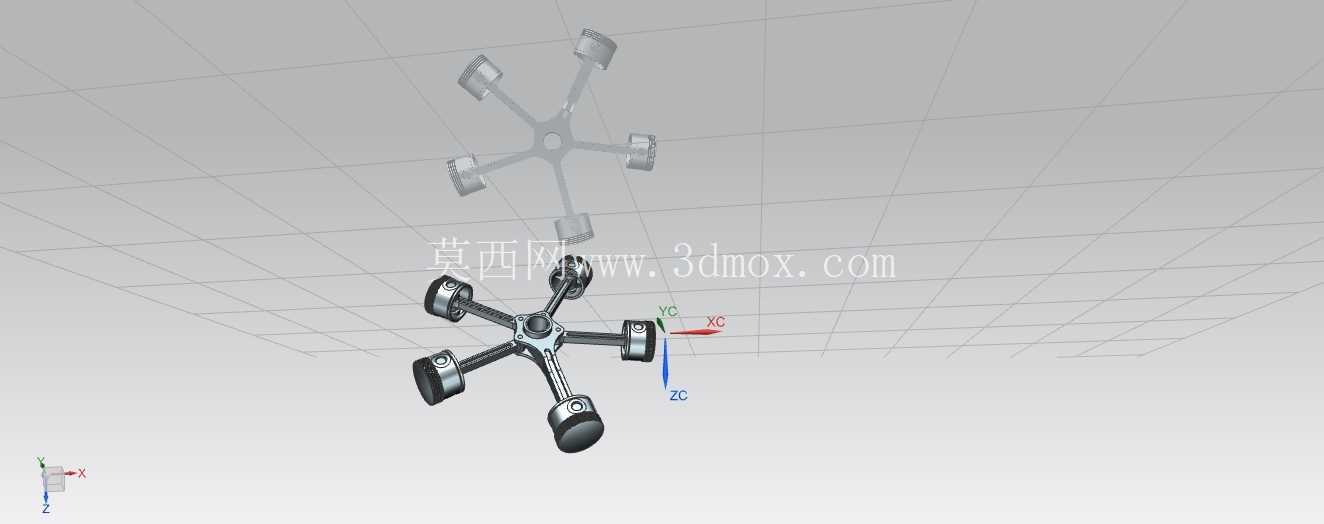

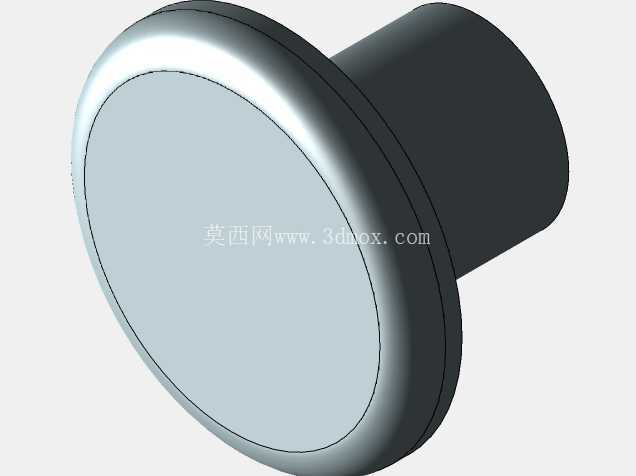

　　本次呈现的星形径向活塞发动机核心传动结构，最早在航空活塞动力领域得到大规模应用，凭借单曲轴多缸周向布置的特性，在相同排量下能大幅缩短动力单元轴向尺寸，同时获得更优的风冷散热条件，早期轻型通航飞机、小型通航动力载具多采用该类结构，部分小型特种动力设备、复古航空复刻机型也会沿用该类结构方案。从结构布局来看，整套机构以中心曲轴曲柄销为回转核心，五组连杆沿曲柄销周向均匀放射排布，每组连杆末端对应独立活塞组件，活塞沿各自气缸轴线做往复直线运动，通过连杆将活塞的燃气推力转化为曲轴的旋转扭矩。

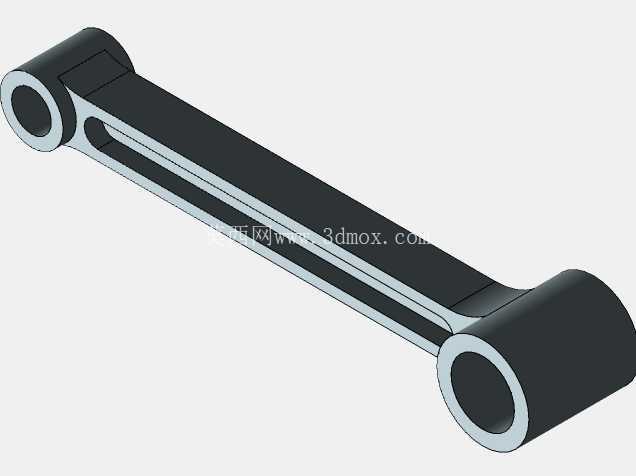

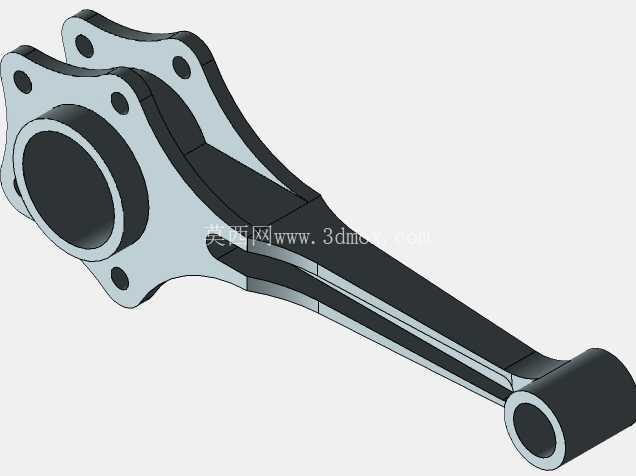

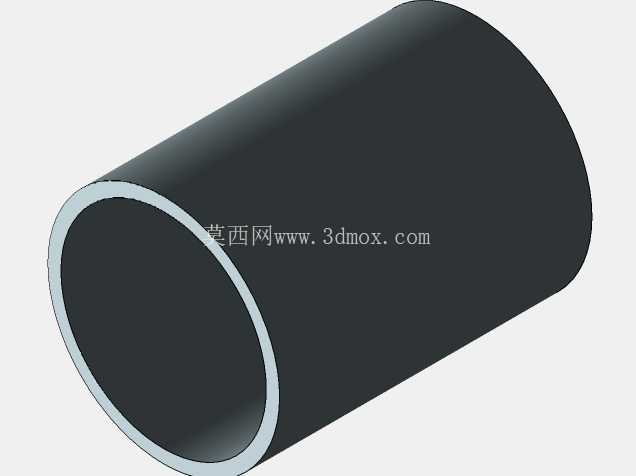

　　设计过程中首先需要匹配各缸的发火间隔角，五缸结构下相邻气缸发火间隔为144度曲轴转角，能够保证动力输出的均匀性，避免曲轴运转过程中出现过大的扭矩波动；其次需要校核连杆的运动干涉边界，由于多组连杆共用同一曲柄销，主连杆与副连杆的铰接点位置、连杆杆身的截面尺寸都需要经过运动仿真验证，确保曲轴在全回转角度范围内，各连杆之间、连杆与曲轴平衡块之间不会出现运动碰擦。从安装边界来看，整套核心机构的径向尺寸由活塞行程与连杆长度共同决定，轴向尺寸则受曲柄厚度、连杆大头宽度、活塞销座长度约束，设计时需要预留气缸套的安装空间，活塞与气缸壁的配合间隙按照活塞材质的热膨胀系数设定，冷态下保留合理间隙避免热态运转出现拉缸故障。

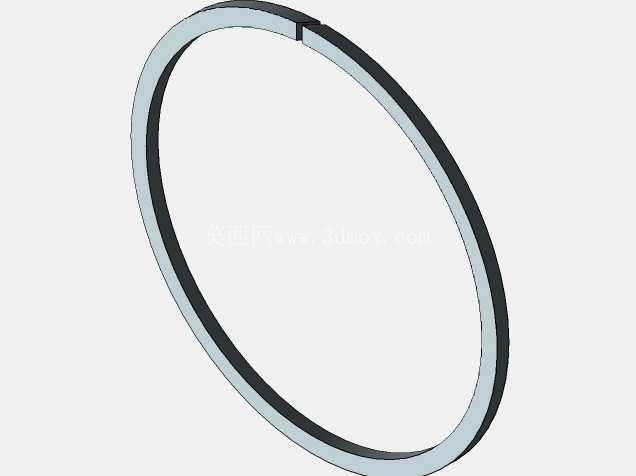

　　功能特性层面，该类径向布置的结构相比直列、V型发动机，曲轴长度更短，曲轴自身的扭转刚度更高，不需要额外设置过多的主轴颈支撑，能够简化曲轴箱的结构设计；同时周向布置的气缸全部暴露在外部气流中，风冷条件下各缸散热均匀性远优于直列结构，不需要设计复杂的水冷管路，能够降低动力单元的整体重量。设计过程中需要重点关注连杆大头的润滑路径，由于多组连杆集中在同一曲柄销位置，润滑油道需要从曲轴内部油孔输送至曲柄销表面，保证各连杆大头轴承在高转速下能获得足够的润滑油膜，避免出现烧瓦故障；活塞环的配置按照二冲程或四冲程的工作循环匹配，气环保证燃烧室密封，油环刮除气缸壁多余润滑油，减少机油消耗量。

　　实际应用中，该类结构的动力单元在维护时可以直接从外部拆卸单个气缸与活塞组件，不需要完全拆解曲轴箱，外场维护效率高于同功率级的直列发动机；但由于径向尺寸较大，该类结构不适合前置前驱的乘用车辆，更多应用在对轴向尺寸有严格限制、对风冷散热有需求的特种动力场景。建模过程中需要严格匹配各运动部件的配合公差，活塞销与活塞销座、连杆小头的配合采用过渡配合加锁圈固定的方式，连杆大头轴承与曲柄销的配合间隙按照转速区间设定，保证运转时的油膜厚度；曲轴的平衡块需要根据各缸往复运动质量、旋转运动质量进行动平衡计算，将运转时的一阶、二阶惯性力控制在合理范围内，降低整机振动水平。
