牛头刨床滑枕刀架组件装配结构

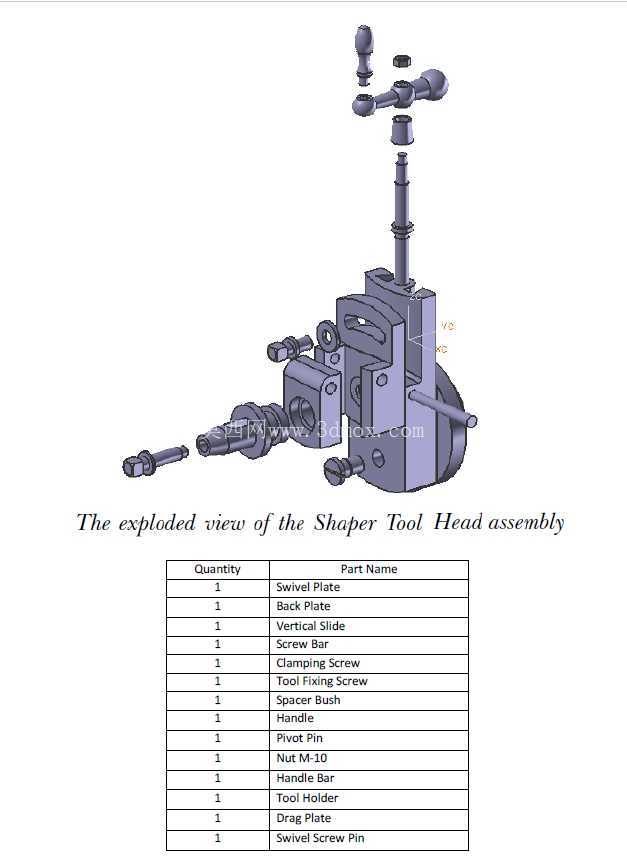

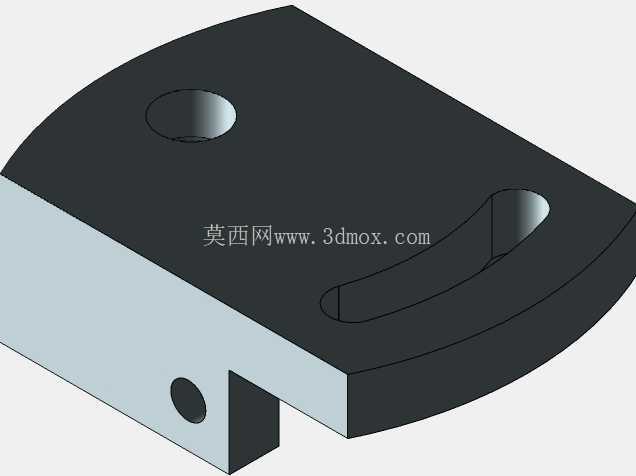

　　从结构设计逻辑来看，整个组件采用分层堆叠的装配思路，最上层的回转盘与滑枕前端的安装面配合，可实现刀架整体的水平角度回转，满足斜面刨削、斜槽加工的角度调整需求，回转盘上设置的刻度标记能实现0-60度范围内的角度精准对位，调整完成后通过两侧的锁紧螺栓实现刚性固定，避免切削过程中出现角度偏移。垂直滑座与回转盘通过燕尾导轨配合，可实现垂直方向的手动进给调整，进给丝杠采用梯形螺纹设计，具备自锁特性，调整到指定切削深度后不会因切削振动产生位置窜动，丝杠端部的刻度环每格对应0.02mm的进给量，能满足精加工时的微量进刀要求。这套牛头刨床刀架组件的三维结构，完整还原了刨削加工核心执行端的全部装配关系，从爆炸视图能清晰看到每一个零件的装配层级与配合逻辑，完全匹配实际机床的装调要求。在实际金属切削加工场景中，该组件安装在牛头刨床滑枕前端，是直接装夹刨刀、完成平面、成型面、键槽等工序切削动作的核心部件，承担着刀具装夹固定、切削角度调整、进给量精准控制、让刀动作执行的关键功能，直接决定刨削加工的尺寸精度与表面加工质量。刀夹本体安装在垂直滑座前端，通过枢轴结构实现抬刀动作，在刨床滑枕回程过程中，刀夹可绕枢轴向上抬起微小距离，避免刨刀后刀面与已加工表面产生摩擦划伤，这个让刀动作不需要额外的动力驱动，完全依靠切削过程中的反作用力与复位弹簧实现，结构简单可靠，故障率极低。刀夹前端的刀具安装槽采用开口式结构，通过两个压紧螺栓实现刨刀的夹紧固定，可适配不同截面尺寸的直柄刨刀，安装槽的定位面经过精密磨削，保证刨刀安装后刀尖位置的重复定位精度控制在0.01mm以内。

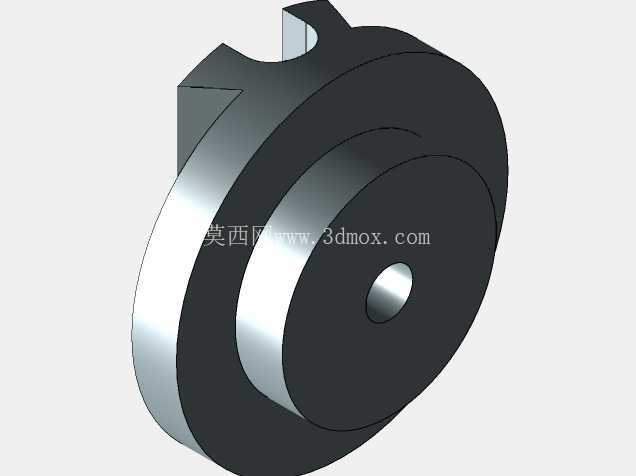

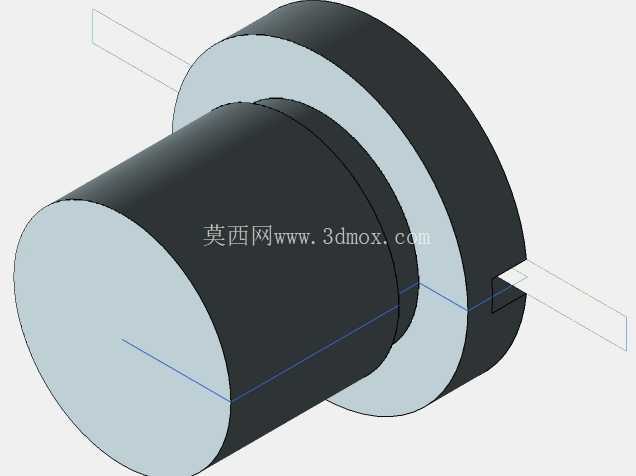

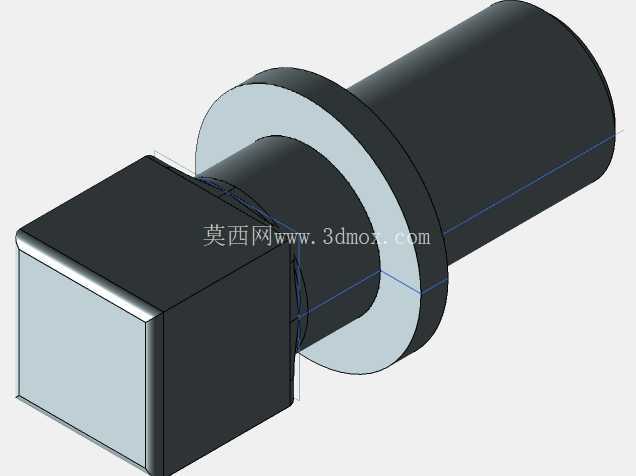

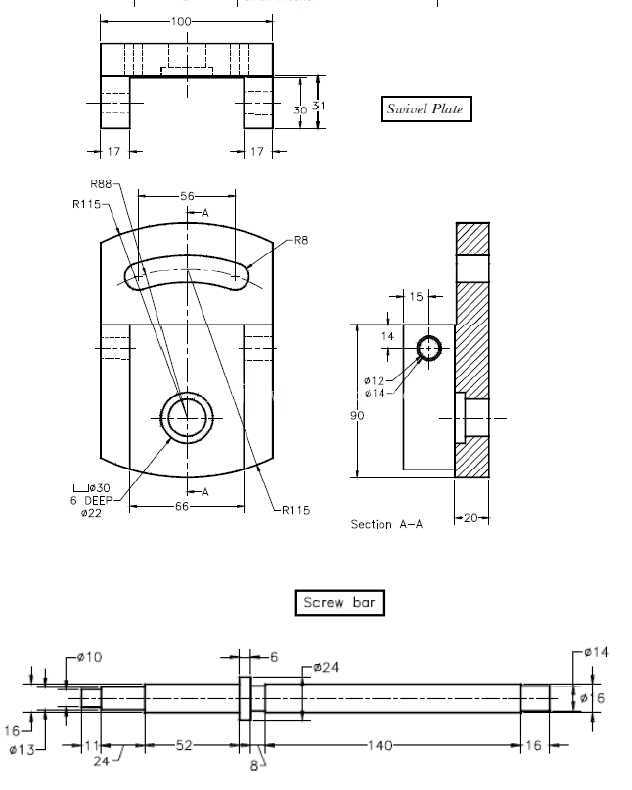

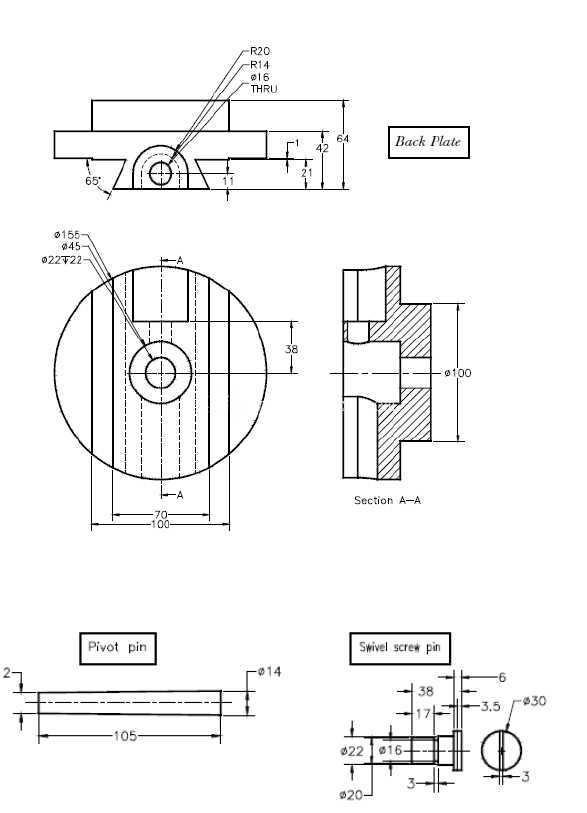

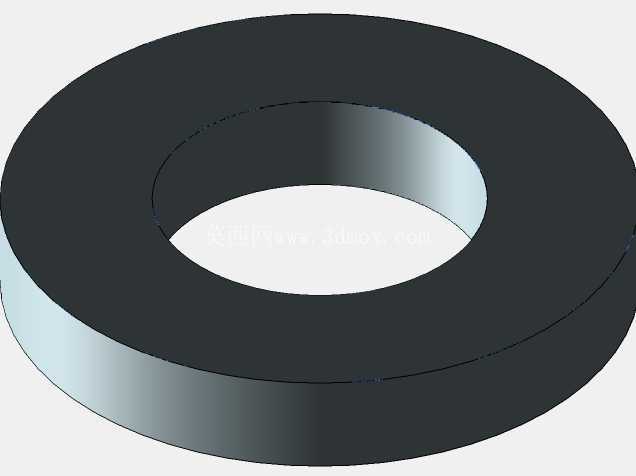

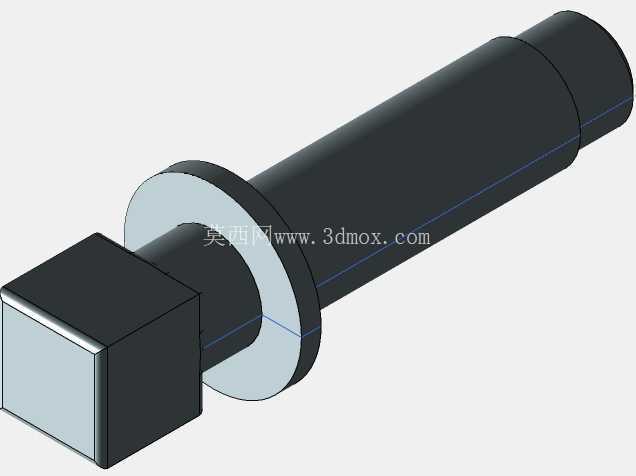

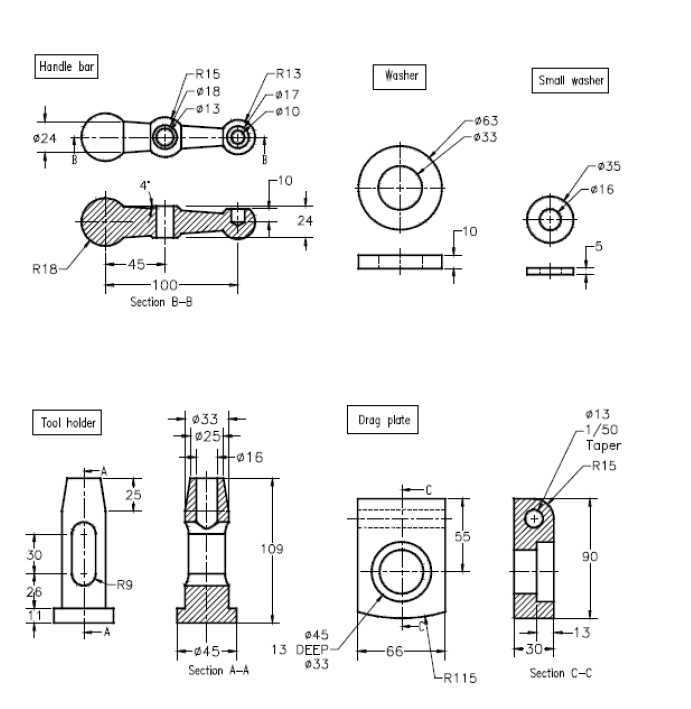

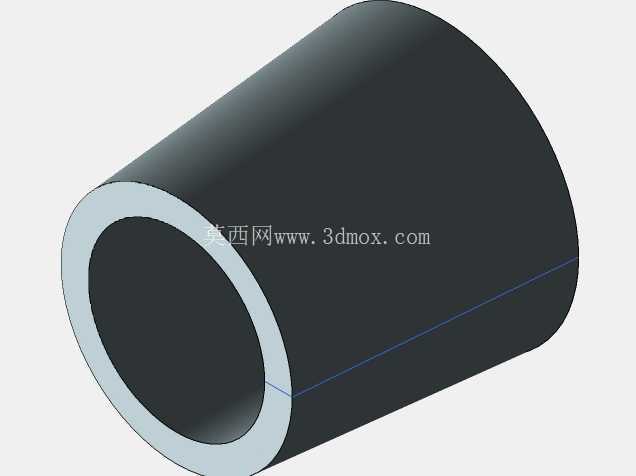

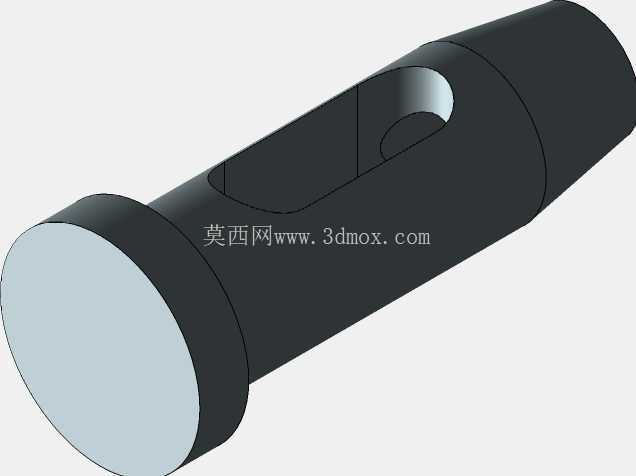

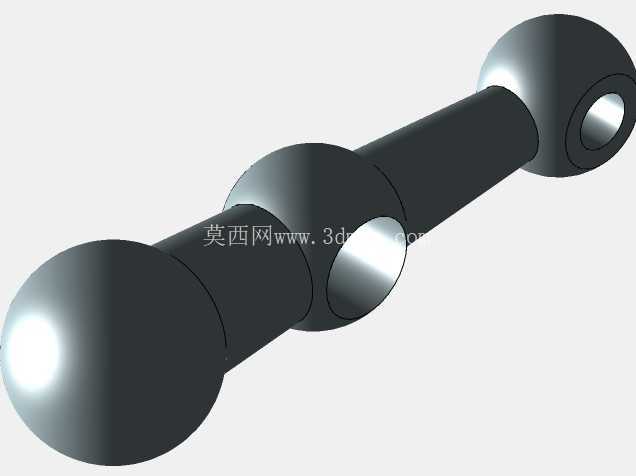

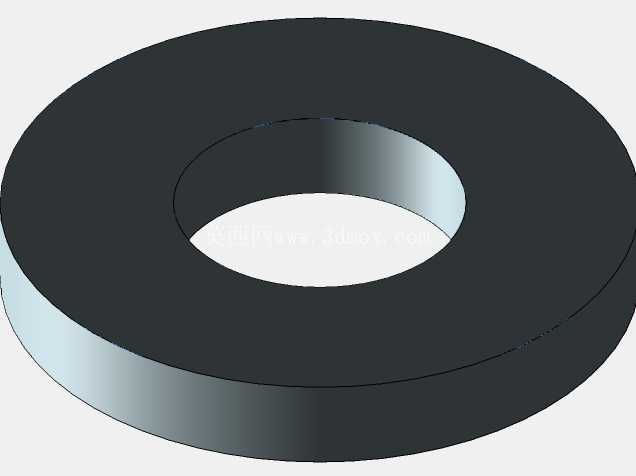

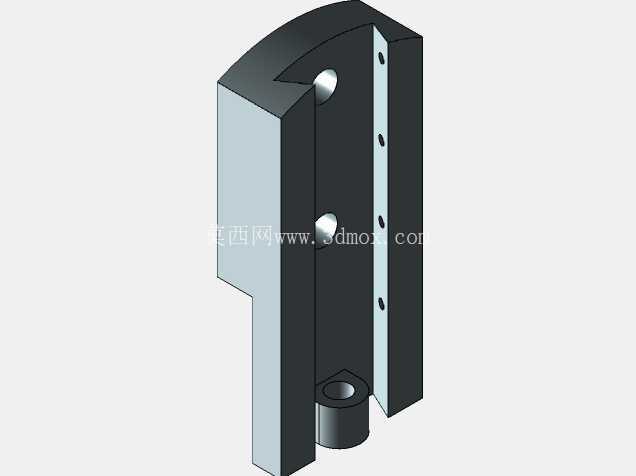

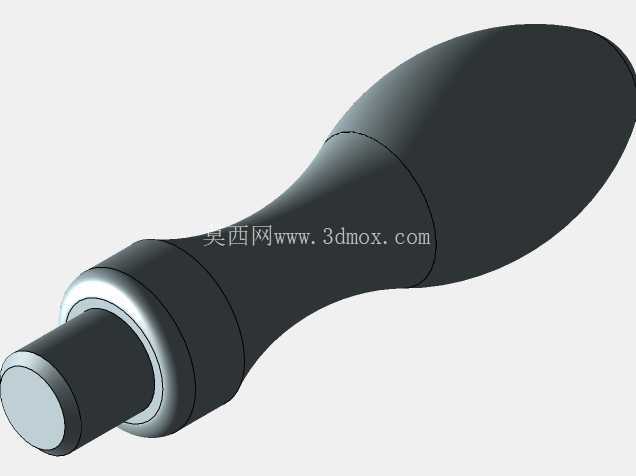

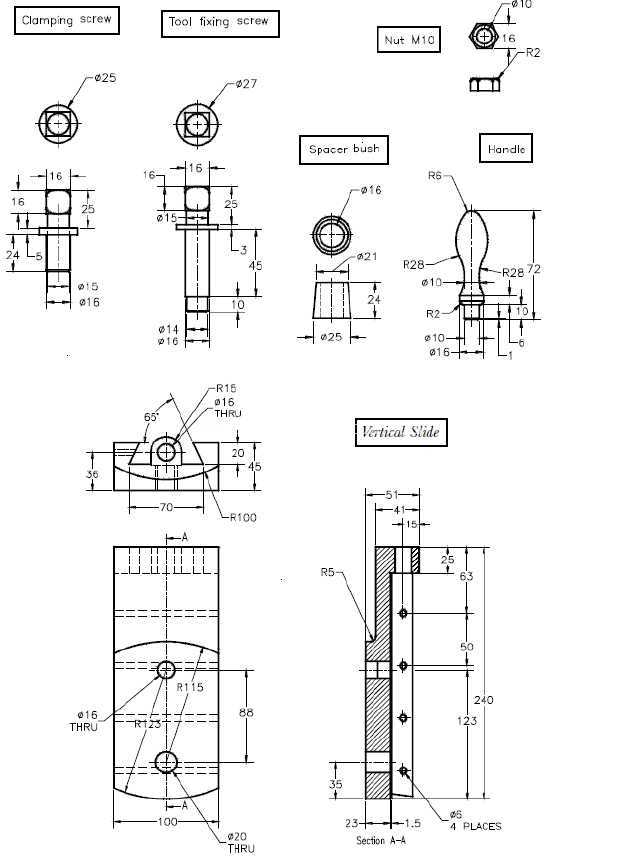

　　从零件组成来看，整套组件包含回转盘、背板、垂直滑座、夹紧螺杆、调整螺杆、隔套、手柄、枢轴、螺母、刀夹、挡板等十余个独立零件，每个零件的配合公差都经过严谨设计：燕尾导轨的配合面采用H7/g6的间隙配合，保证滑动顺畅无卡滞的同时，将配合间隙控制在0.02mm以内，避免切削时产生振动让刀；所有螺纹连接部位都设置了防松结构，承受切削载荷的螺栓采用8.8级高强度材质，满足断续切削工况下的抗冲击要求。安装边界方面，整套刀架组件与滑枕连接的安装面定位尺寸完全匹配B665型牛头刨床的滑枕前端接口，安装孔位采用对称分布的四个M12螺栓孔，孔距公差控制在±0.02mm，可直接实现原位替换安装，不需要对原有滑枕结构进行任何改造。

　　组件整体垂直方向的调整行程为120mm，水平回转半径为180mm，最大装夹刀具截面尺寸为25mm×25mm，能覆盖常规刨削加工的全部刀具规格需求。在实际装调过程中，需要重点关注燕尾导轨的配合间隙调整，通过斜镶条的锁紧螺钉调整间隙，间隙过大会导致切削振纹，间隙过小会出现进给卡滞，正常工作状态下用手转动垂直进给手柄，应能实现滑座的平稳移动，无卡顿、无窜动。另外抬刀枢轴的配合间隙需要控制在0.01-0.03mm之间，间隙过大会导致回程让刀动作不顺畅，间隙过小会出现抬刀卡滞，划伤已加工表面。

　　这套结构的三维建模完全按照实际加工尺寸1:1还原，所有配合面的尺寸公差、形位公差都在模型中做了对应标注，可直接用于机床维修的零件测绘、职业院校的机床结构教学、以及刨床工装改造的设计参考，能帮助结构设计人员快速理解刨床刀架的工作原理，减少测绘建模的重复工作量。在中小批量的机加工车间，牛头刨床虽然加工效率低于铣床，但在狭长平面、T型槽、燕尾槽的加工场景中仍具备独特的成本优势，这套刀架组件作为刨床的易损核心部件，其结构的合理性直接影响设备的加工能力，建模过程中对原有结构的细节做了完整还原，包括每个油槽的位置、锁紧螺钉的沉孔尺寸、手柄的操作空间预留，都完全符合实际设备的操作要求，不存在建模时常见的结构干涉、装配关系错误等问题，可直接用于工程演示、装配仿真、零件加工出图等场景。
