管道系统用红色承托式管夹固定支座

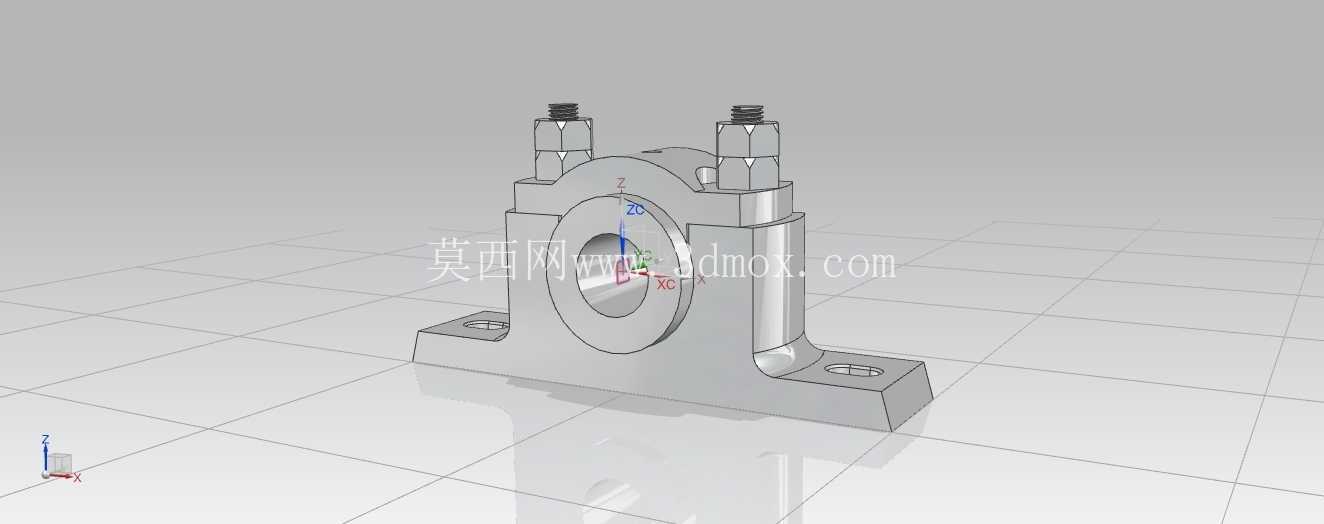

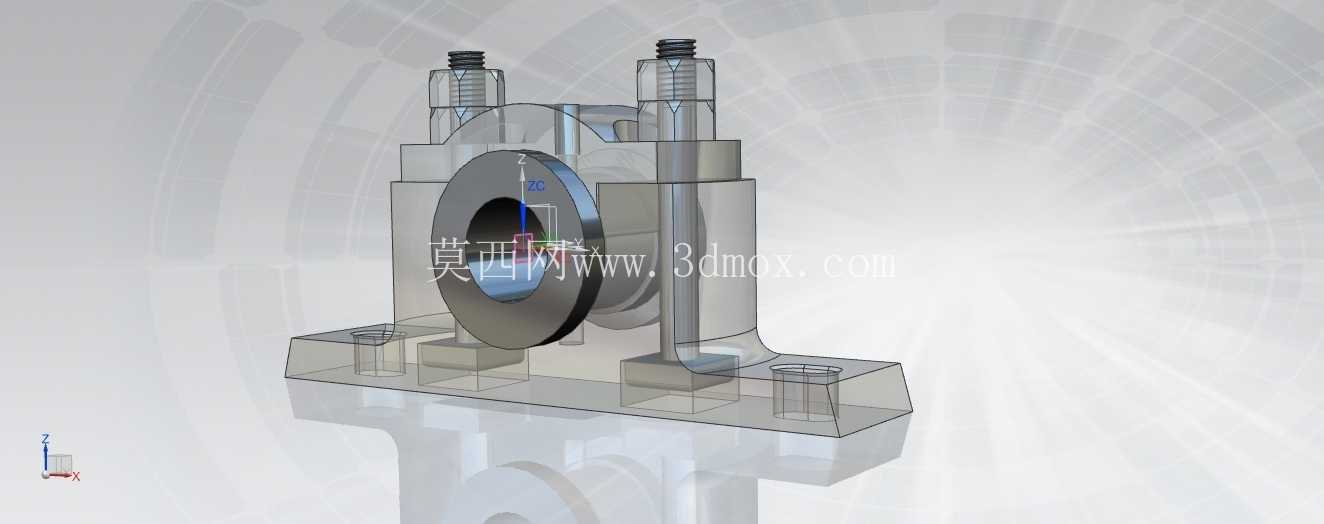

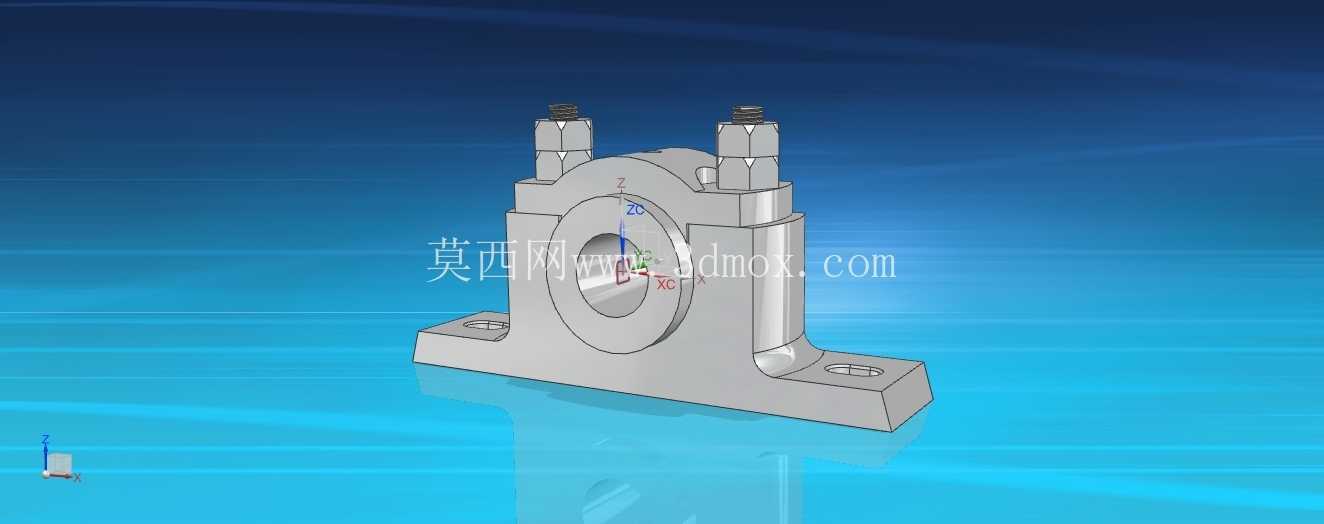

　　在民用给排水、工业流体输送、暖通空调管路布设场景中，管路的径向固定与轴向限位是保障管线长期稳定运行的核心环节，这款红色承托式管夹固定支座，就是针对中小管径刚性管路的安装需求开发的支撑构件。从结构设计逻辑来看，整个构件采用一体化铸造的分体式夹持思路，底部为带安装孔的矩形承托底座，底座上表面延伸出对称的两个立式夹持臂，臂顶预留螺栓紧固位，配合弧形的管身承托槽，可实现对圆形管道的环抱式固定。不同于常见的两片对夹式管卡，这款支座将下半部分的承托弧面与安装底座做成一体式结构，仅在上半部分设置压合锁紧结构，既减少了安装时的零件对位步骤，也能让管道的垂直载荷直接通过一体式底座传递到安装基面，避免了拼接结构带来的应力集中问题。

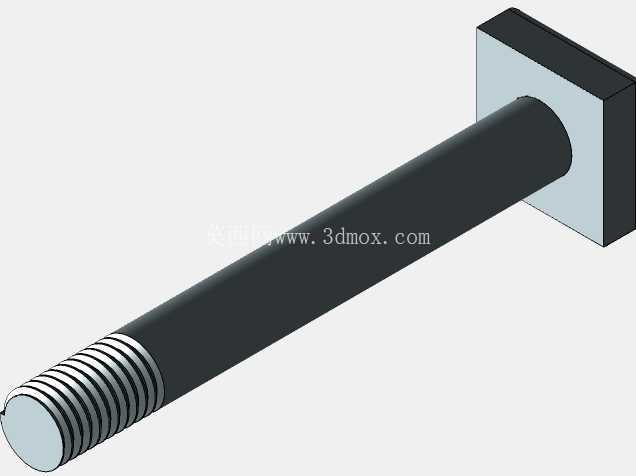

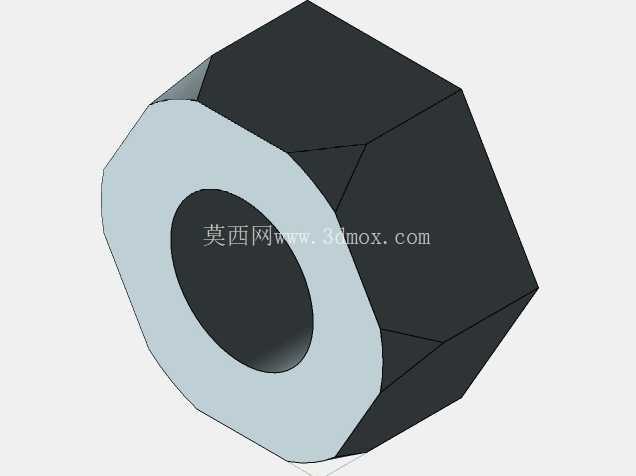

　　底座上的两个安装孔为沉孔设计，可适配内六角螺栓或外六角膨胀螺栓的安装，安装孔的中心距经过校准，能匹配常规的钢结构支架、混凝土预埋板的孔位排布，安装时无需额外打孔适配，降低现场施工的调整工作量。夹持臂顶部的螺栓采用双螺栓对称锁紧设计，相比单螺栓锁紧的管卡，双螺栓结构能让压合力均匀分布在管道上半周，不会出现单侧压紧导致的管道局部应力过大，也能避免管路运行时因振动出现的锁紧松动问题。承托弧面的内径尺寸按照常规公称管径的公差带设计，弧面表面做了轻微的粗糙度处理，既可以增加与管道外壁的摩擦力，防止管道轴向窜动，又不会因为表面过于粗糙划伤管道外壁的防腐层。在实际应用场景中，这类支座多用于建筑给排水立管的分层固定、工业冷却水循环系统的水平管段支撑、消防管路的转角处加固，尤其是在管路存在轻微振动的工况下，一体式的底座结构能更好地吸收振动能量，减少管路共振带来的紧固件松动风险。设计过程中，对底座的厚度做了针对性的加强，在承托弧面与底座的衔接位置设置了过渡圆角，避免直角衔接带来的应力集中，当管道内出现水锤现象时，瞬间的冲击载荷可以通过过渡圆角均匀分散到整个底座平面，不会出现衔接处断裂的问题。

　　夹持臂的高度经过测算，既保证了足够的锁紧行程，适配带保温层的管道安装需求，也不会因为臂高过高导致整体结构刚性下降，在螺栓达到额定锁紧力矩时，夹持臂的形变量控制在弹性形变范围内，不会出现塑性变形导致的夹持力下降。整个构件的安装边界清晰，底座的长宽尺寸适配常规的支吊架横梁宽度，安装时不需要额外加装过渡连接板，可直接固定在角钢或槽钢制作的管廊支架上。对于管路设计人员来说，这类支座的选型不需要额外定制，可直接匹配对应管径的标准管路，在三维布管时，可直接将该模型装配到管路的支撑点位，自动生成安装孔位的定位坐标，给现场施工提供准确的安装参考。

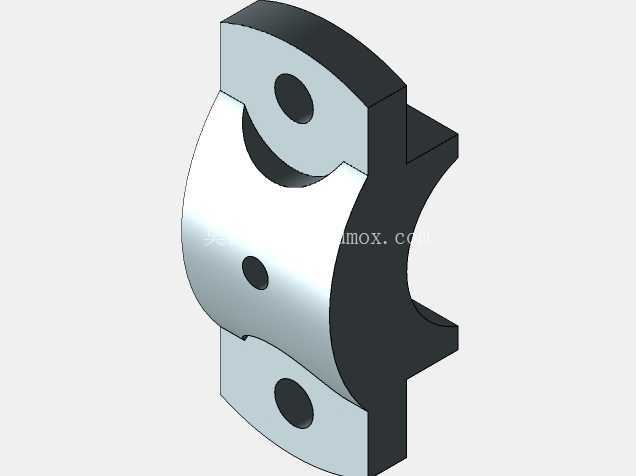

　　在管路维护场景中，这种半开式的夹持结构也便于后期的管道检修，需要更换局部管段时，仅需松开顶部的两个锁紧螺栓，将上半部分压盖取下，即可抬升管道进行更换作业，不需要完全拆卸整个支座，大幅降低后期维护的工作量。从受力角度分析，该支座可同时承受管道的垂直重力载荷、管路热胀冷缩带来的轴向摩擦力、以及管路运行时的径向振动载荷，三种载荷的传递路径都经过结构优化，垂直载荷直接沿承托弧面传递到底座安装面，轴向摩擦力通过弧面的静摩擦传递到夹持臂再到底座，径向振动力则通过整个铸件的结构阻尼进行耗散，不会出现局部载荷过大导致的构件失效。
