管道夹持用管虎钳概念结构设计方案

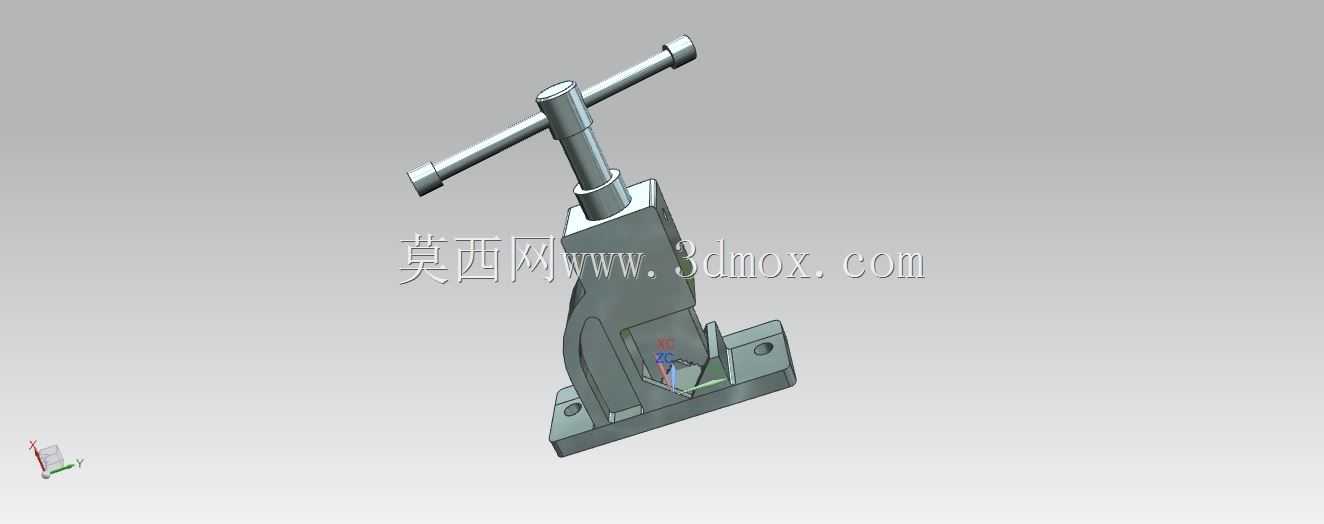

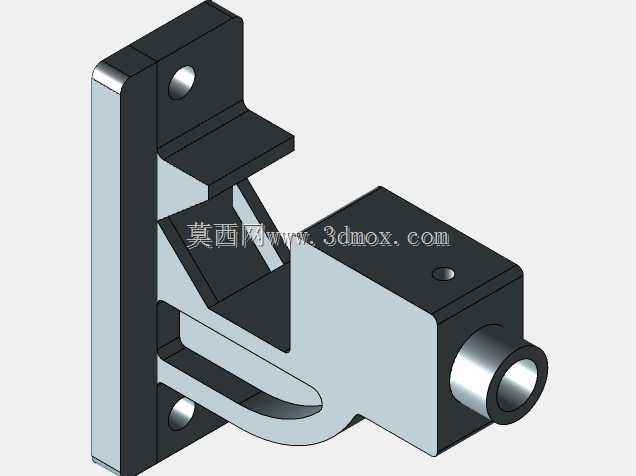

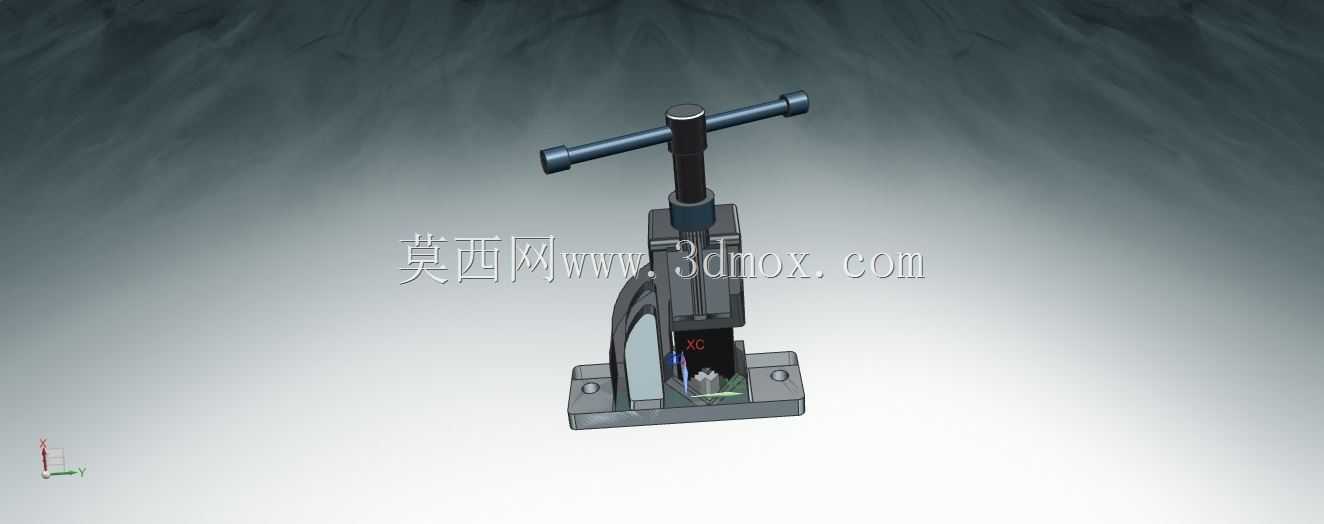

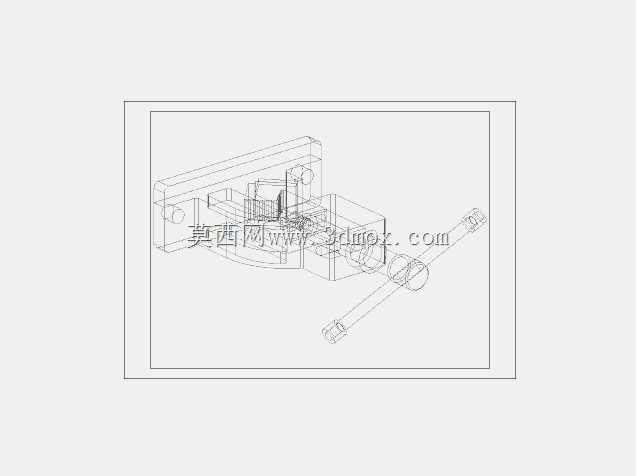

　　在管道安装、维修及五金加工的现场作业场景中，管虎钳是承担管状工件夹持固定的核心工装，区别于普通平口虎钳的平面夹持逻辑，这类夹具需要适配圆形管件的曲面特征，避免夹持过程中出现管件打滑、表面压伤或者夹持轴线偏移的问题，为套丝、切割、坡口加工等后续工序提供稳定的装夹基准。这款概念设计的管虎钳，整体采用立式C型架结构作为承载主体，底部设置带安装孔的方形底座，安装孔位按照常规钳工工作台的T型槽间距做了适配设计，底座与C型架采用一体化铸造成型的结构思路，减少拼接装配带来的刚度损失，能够承受夹紧作业时的反向作用力，避免长期使用后出现架体变形、钳口错位的问题。

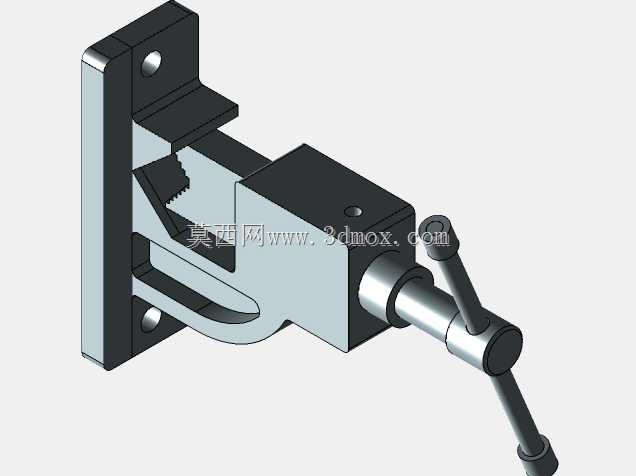

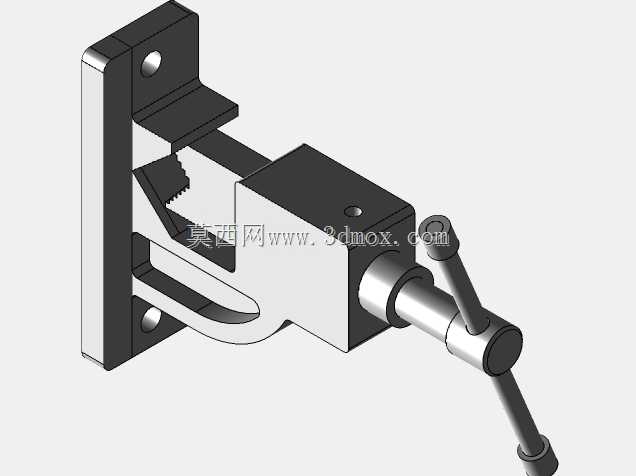

　　夹紧操作端采用T型转动手柄，手柄杆与中心螺杆采用可拆卸的插接结构，操作人员可以根据实际需要的夹紧力矩，调整手柄杆的插入长度，在大管径厚壁管件夹持时获得更大的力臂，降低操作强度，螺杆传动采用梯形螺纹副，具备良好的自锁性能，夹紧后不会因为管件的加工振动出现松脱，保障作业过程的安全性。钳口部分的设计充分考虑了不同管径的适配需求，活动钳块与固定钳座的夹持面都预留了V型定位槽，V型槽的角度设置为90度，能够适配一定直径范围内的圆形管件，夹持时管件的轴线自动对中，不需要反复调整装夹位置，有效提升装夹效率；钳口块采用可更换的结构设计，通过沉头螺钉与钳体连接，当钳口出现磨损、压痕或者需要适配特殊材质管件时，可以快速更换对应材质的钳口块，比如针对薄壁不锈钢管，可以更换带铜质衬垫的钳口，避免夹伤管材表面的防腐层，针对镀锌钢管则可以更换带齿纹的淬火钢钳口，提升夹持摩擦力防止打滑。

　　从安装边界来看，这款管虎钳的底座安装孔中心距按照常规台钳的安装尺寸做了兼容设计，既可以通过螺栓固定在固定式钳工工作台上，也可以搭配便携支架用于户外管道抢修作业，整体的高度尺寸控制在操作人员站立作业时的舒适操作区间，T型手柄的转动半径避开了工作台面的常见干涉范围，转动操作时不会与台面上的其他工具、工件发生碰撞。在功能特性上，这款管虎钳的螺杆行程做了优化，最大开口量能够覆盖日常管道作业中常见的管径范围，从家装常用的小口径给水管到工业管路的中等口径钢管都能稳定夹持，C型架的开口深度也做了针对性设计，允许管件从钳体侧面穿入，不需要从端部套入，针对较长的管道作业场景，能够大幅降低装夹时的工件调整难度。

　　设计过程中重点平衡了夹具的整体刚度与自重，架体的非受力部位做了合理的壁厚减薄，在保证夹紧刚度满足作业要求的前提下，降低整体重量，方便搬运与临时转场使用，同时在应力集中的螺杆连接部位、C型架转角部位做了圆弧过渡处理，减少长期交变载荷下的应力开裂风险，提升夹具的使用寿命。实际应用中，这类管虎钳不仅可以用于管道安装维修场景，也可以固定在小型加工工位上，用于小型轴类零件、棒料的夹持作业，完成小型零件的打磨、钻孔、装配等工序，具备较好的场景通用性。
