带防护结构的法兰联轴器结构设计

在工业传动系统的轴系连接场景中，法兰联轴器是应用极为广泛的刚性传动部件，常规法兰联轴器多采用两个带凸缘的半联轴器通过螺栓组对接实现轴间扭矩传递，多用于对中精度要求较高、载荷平稳的传动工况，但在存在碎屑飞溅、外部磕碰、粉尘侵入的作业环境中，裸露的连接螺栓与对接端面容易出现磨损、卡滞甚至螺栓松脱的问题，带防护结构的法兰联轴器正是针对这类工况优化的结构方案。

从实际应用场景来看，这类带防护的法兰联轴器可适配中小型减速机输出端与工作机输入端的连接、普通机床主轴进给系统的轴段对接、轻工输送设备的传动辊轴连接等场景，尤其适合安装位置靠近操作人员、周边存在加工碎屑或物料飞溅的生产工位，外围的防护结构既可以避免连接螺栓受外力磕碰发生形变，也能减少粉尘、切削液进入对接端面造成的接触面锈蚀与磨损，延长联轴器的维护周期。

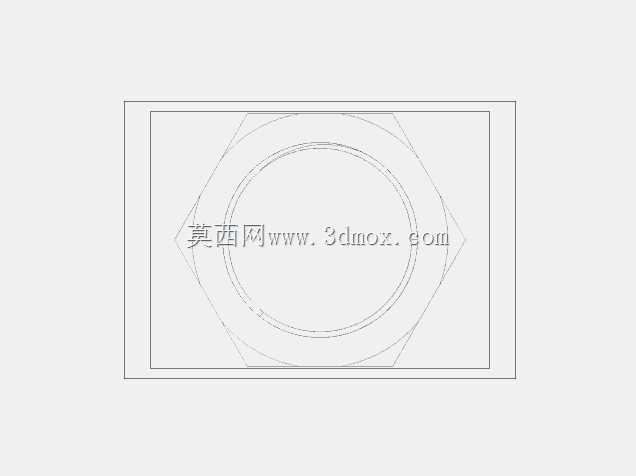

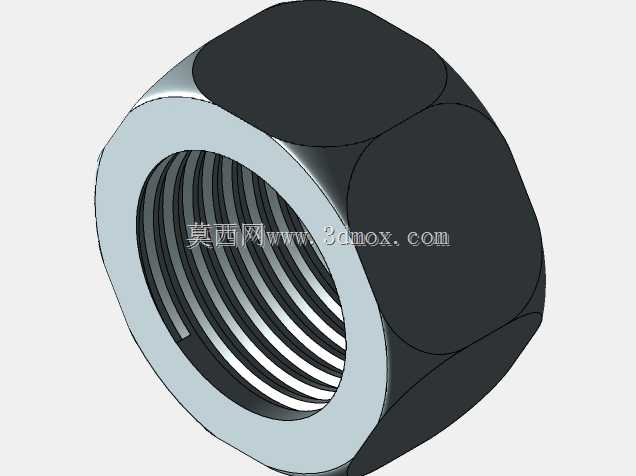

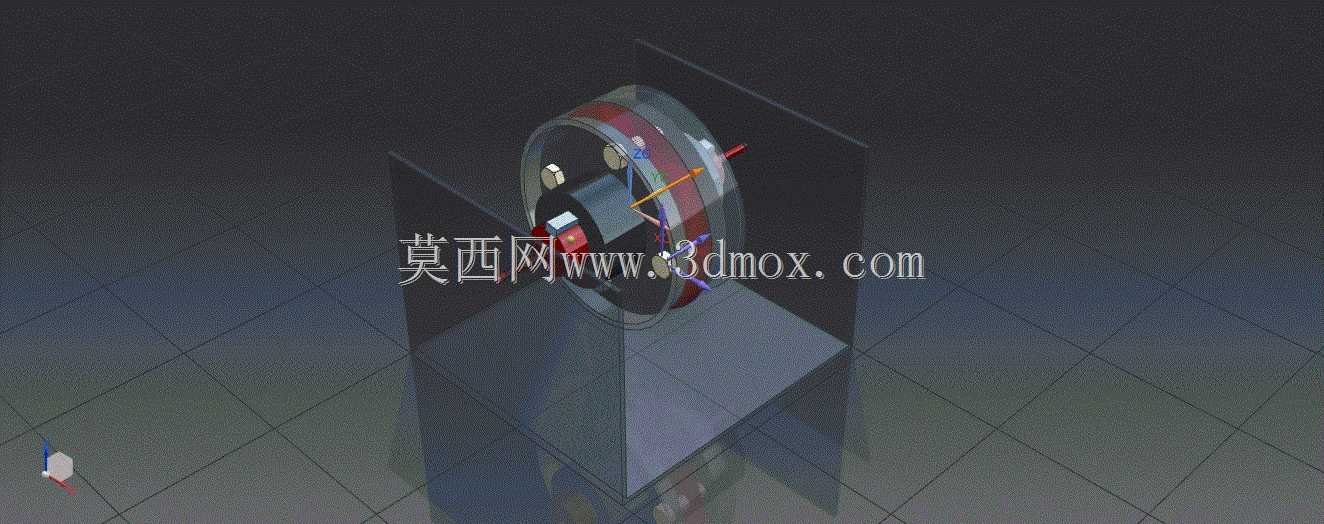

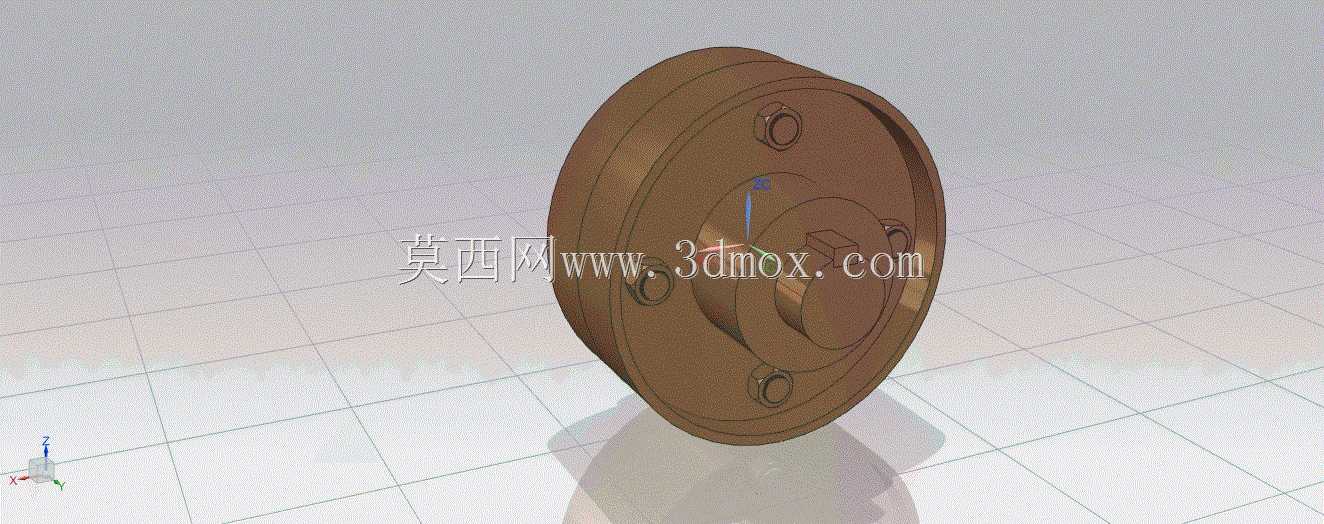

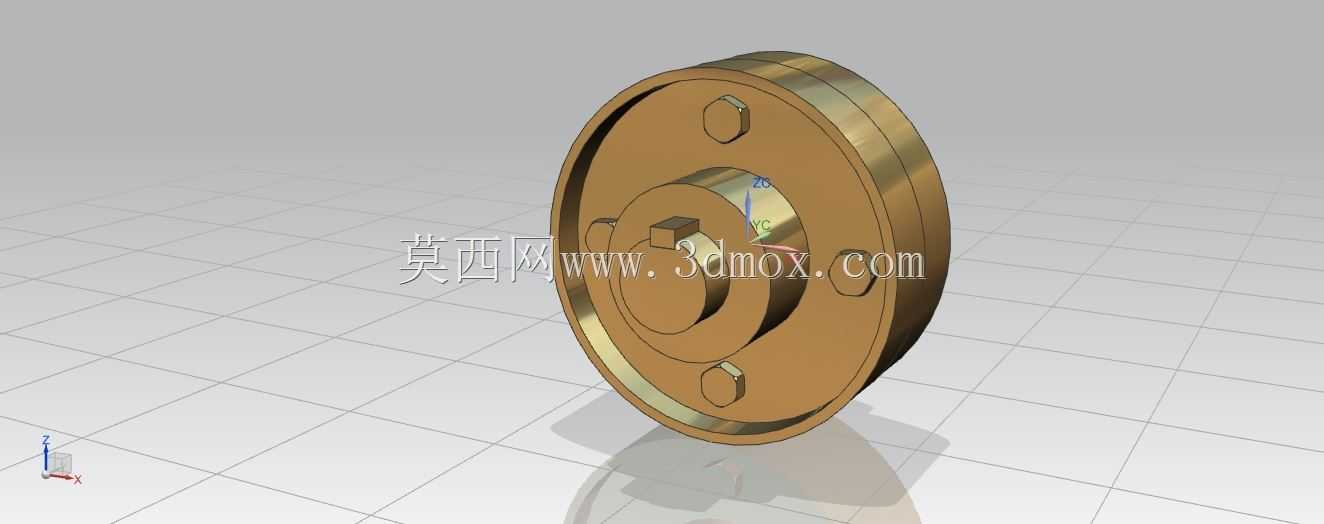

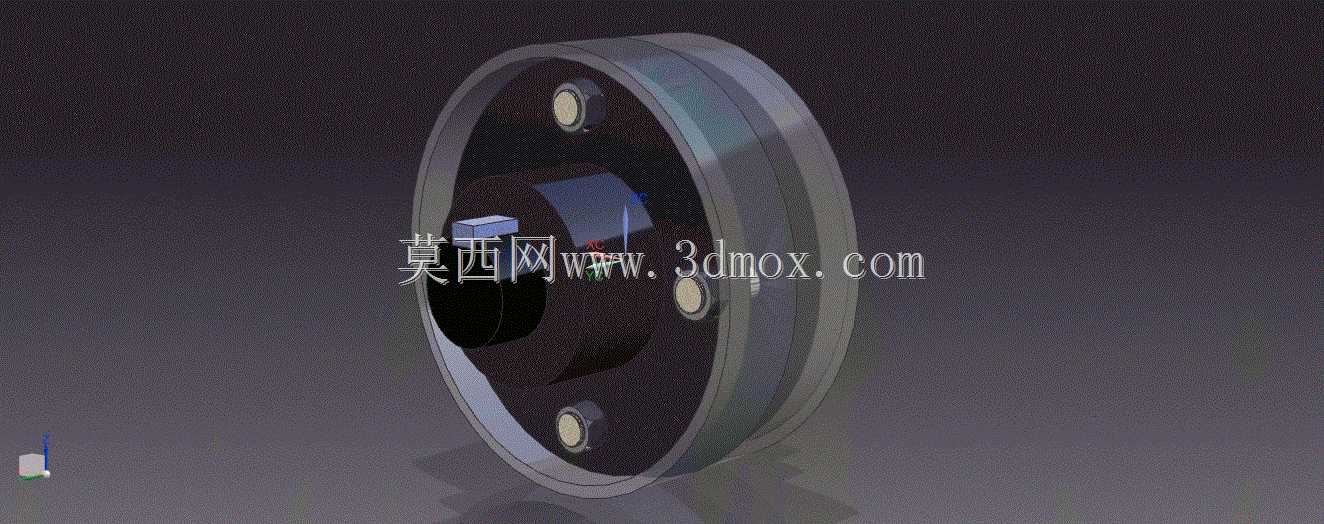

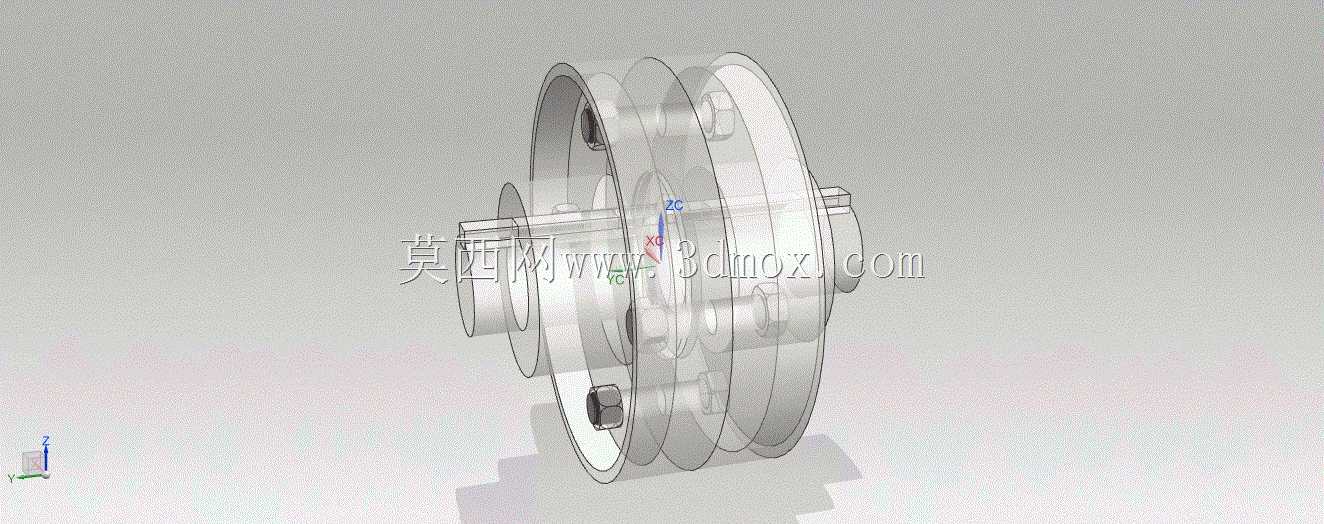

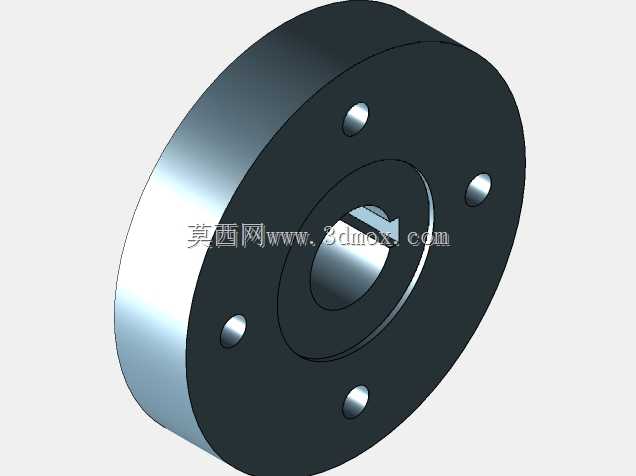

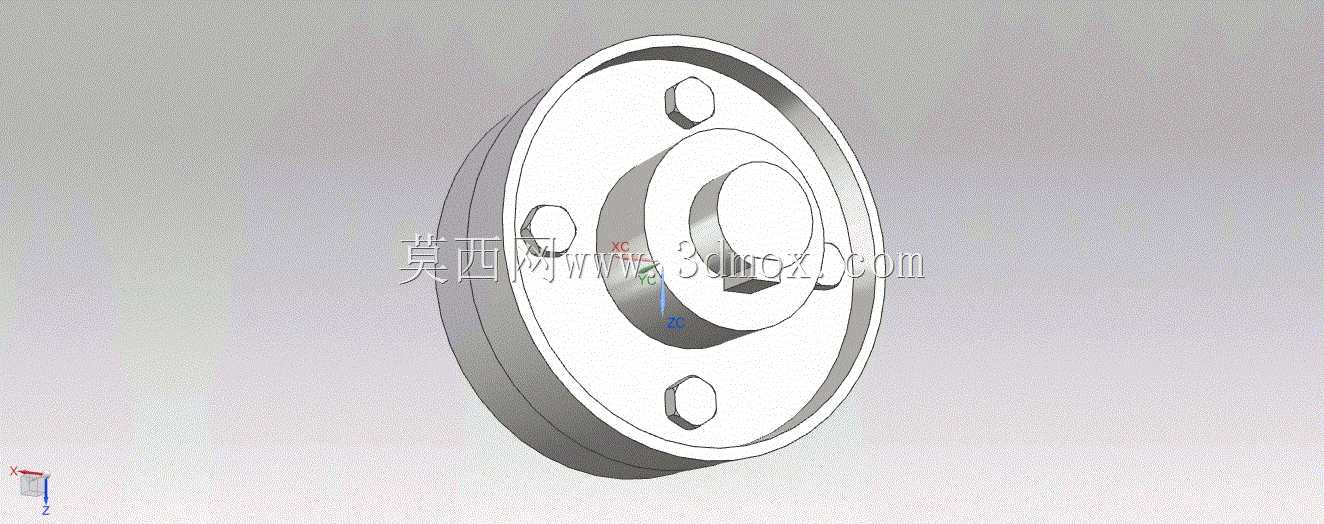

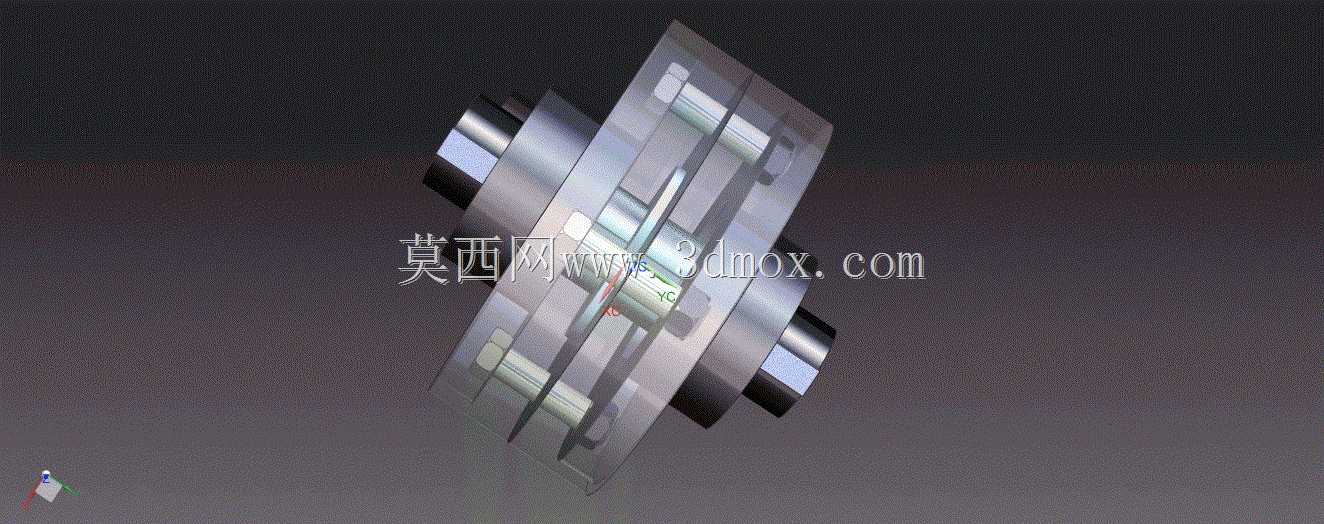

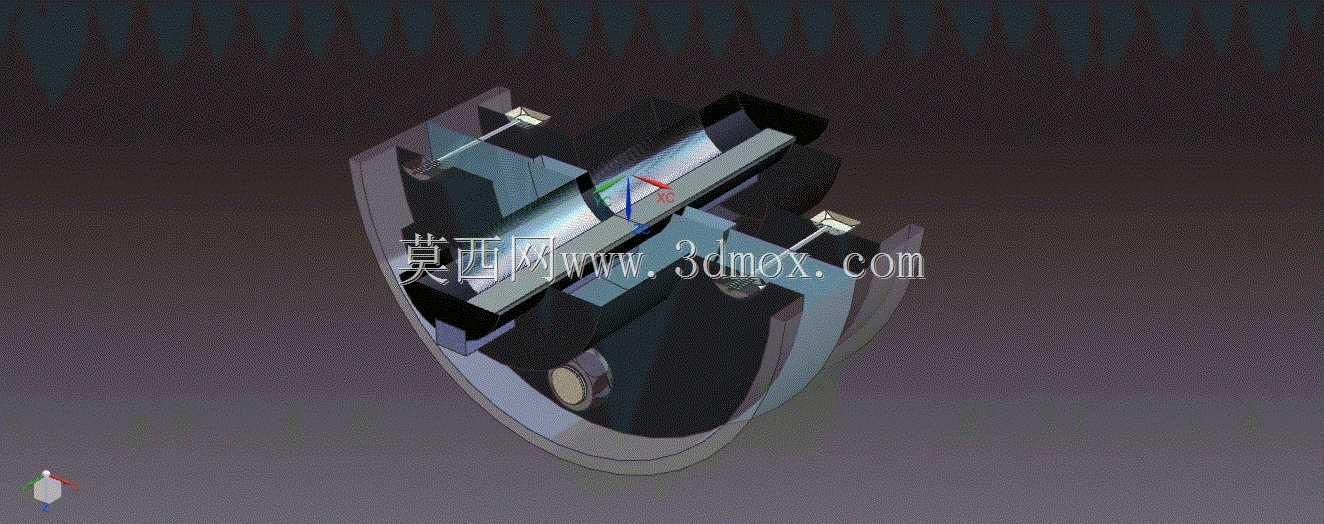

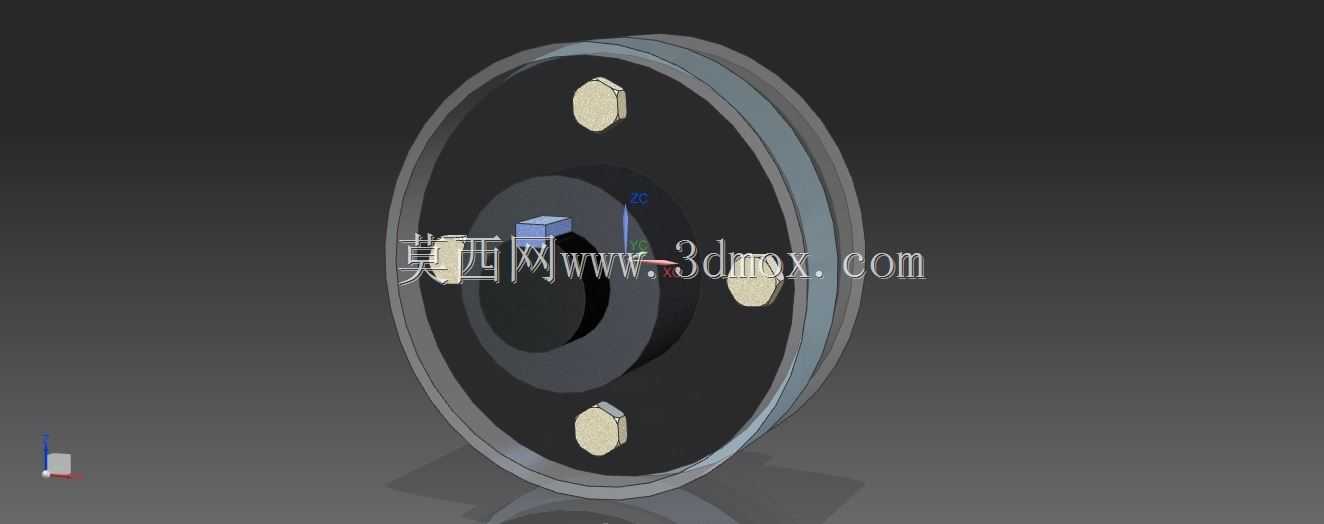

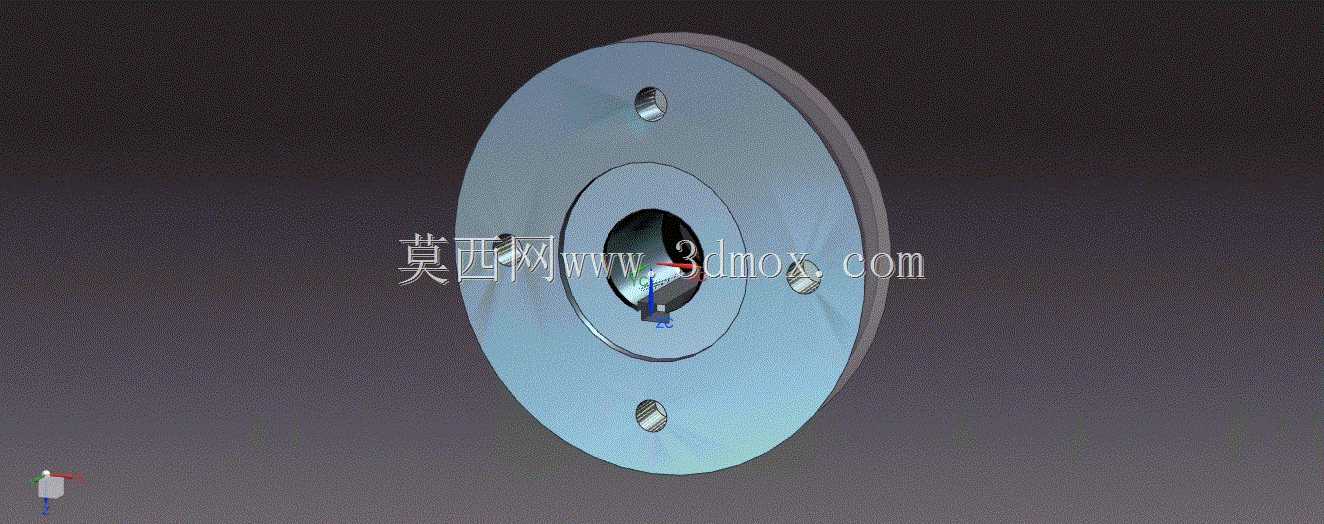

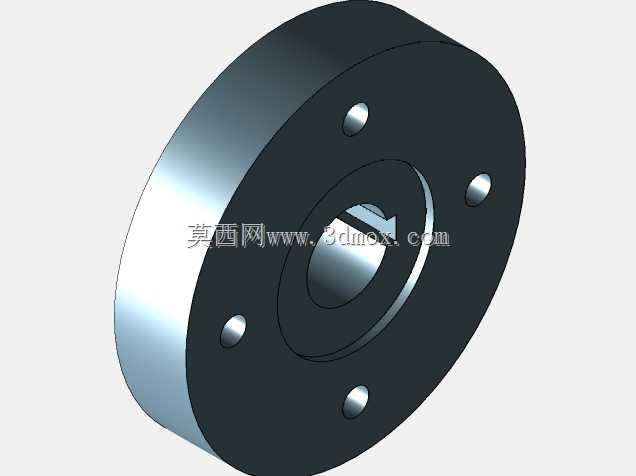

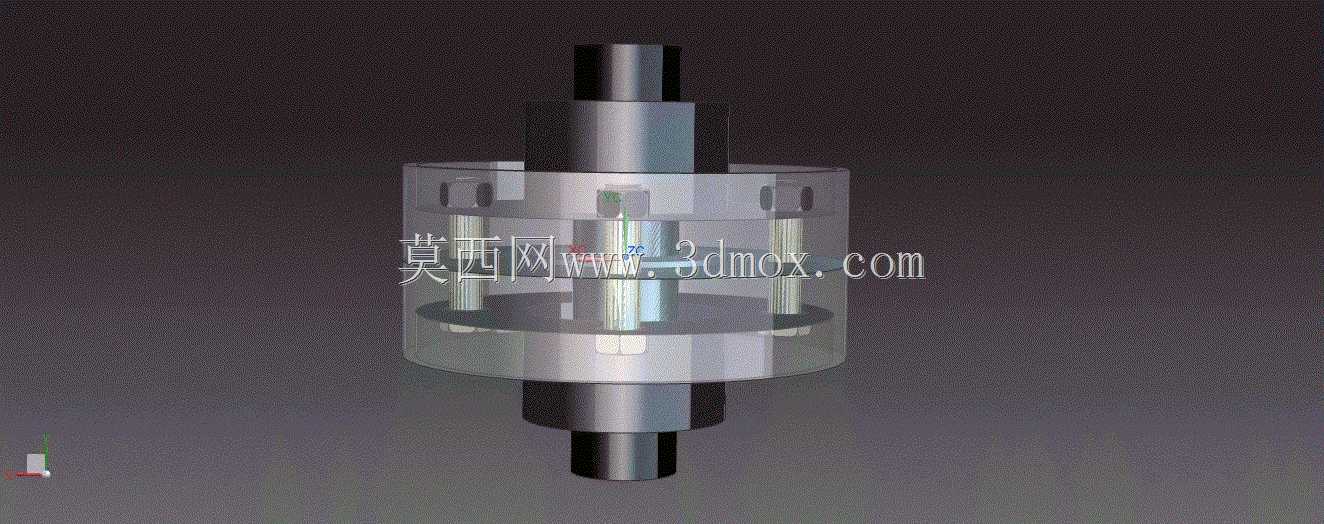

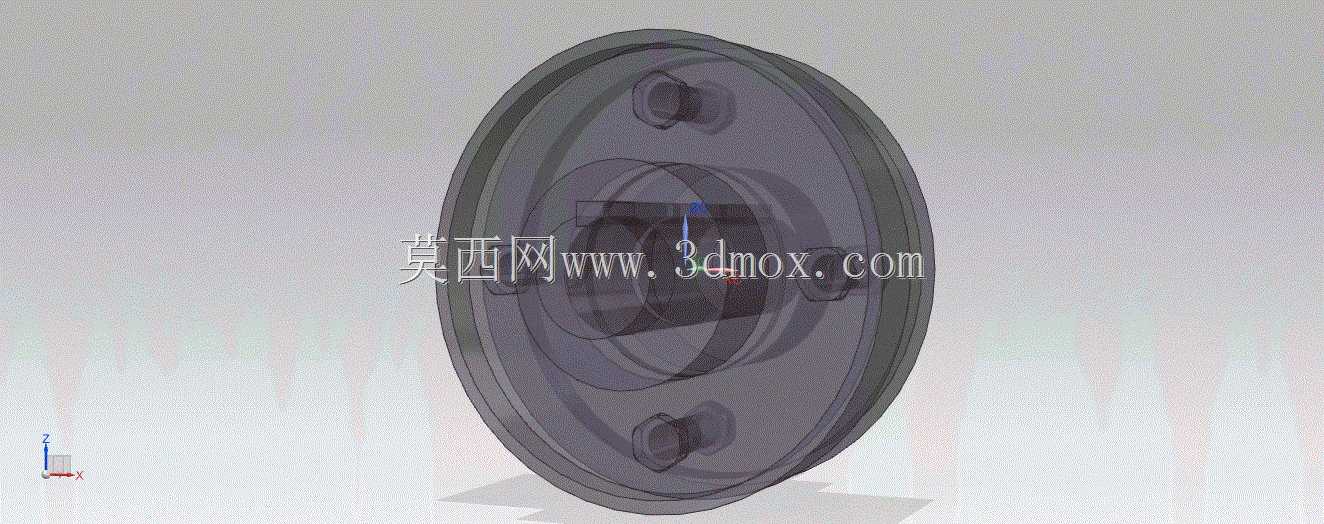

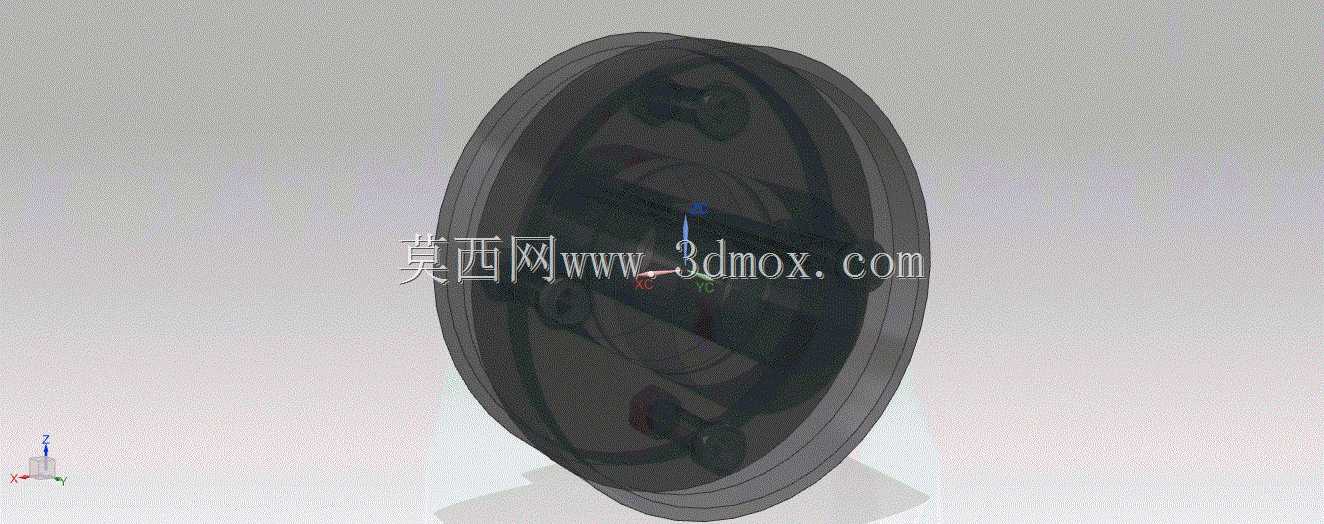

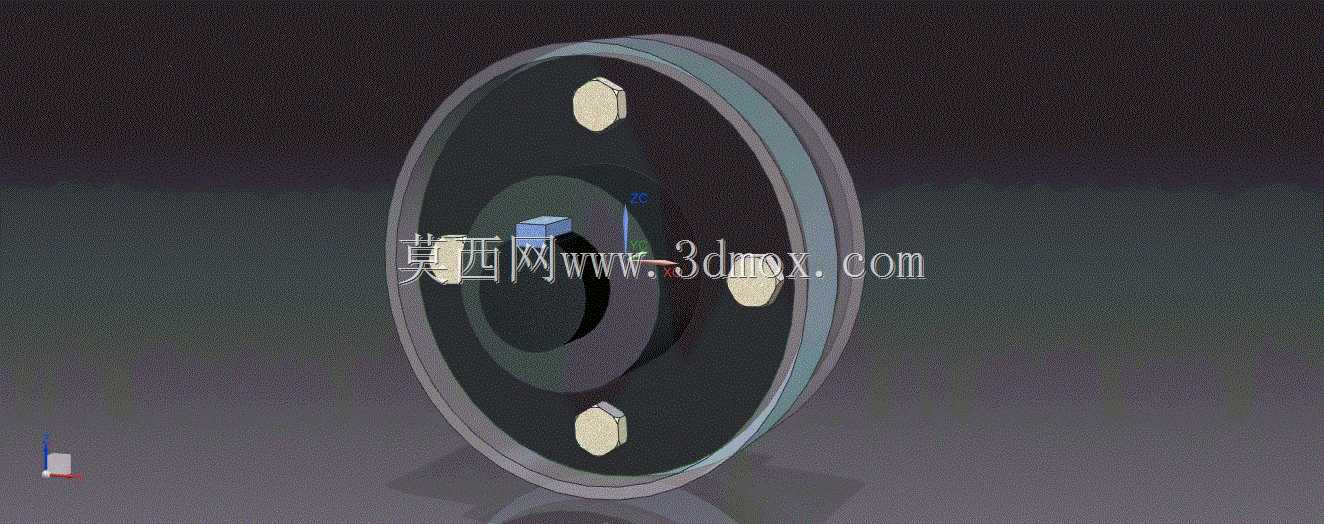

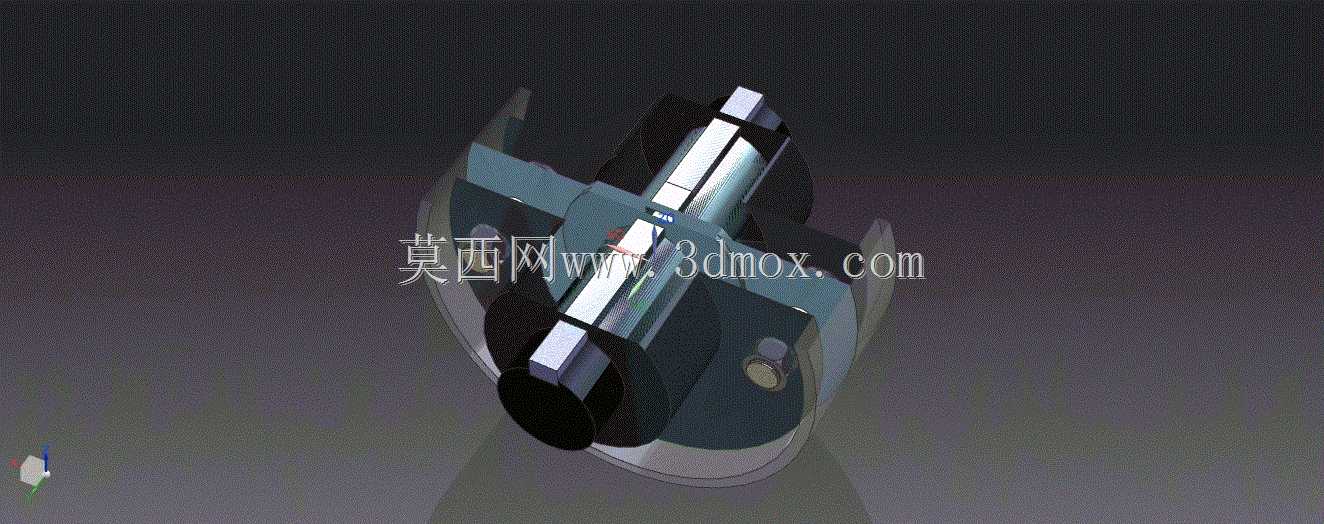

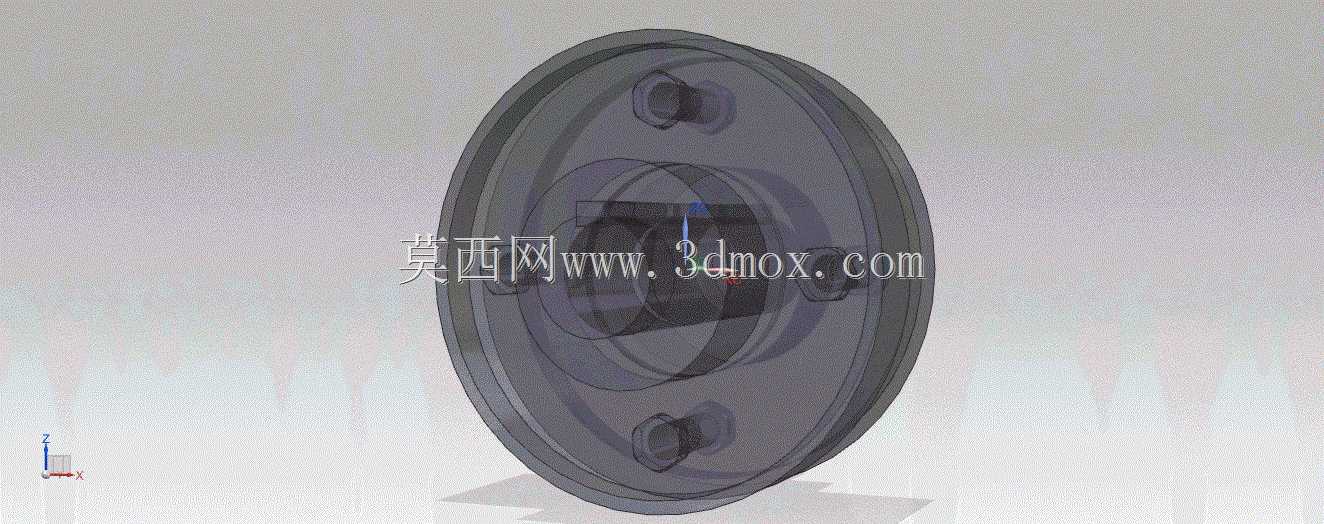

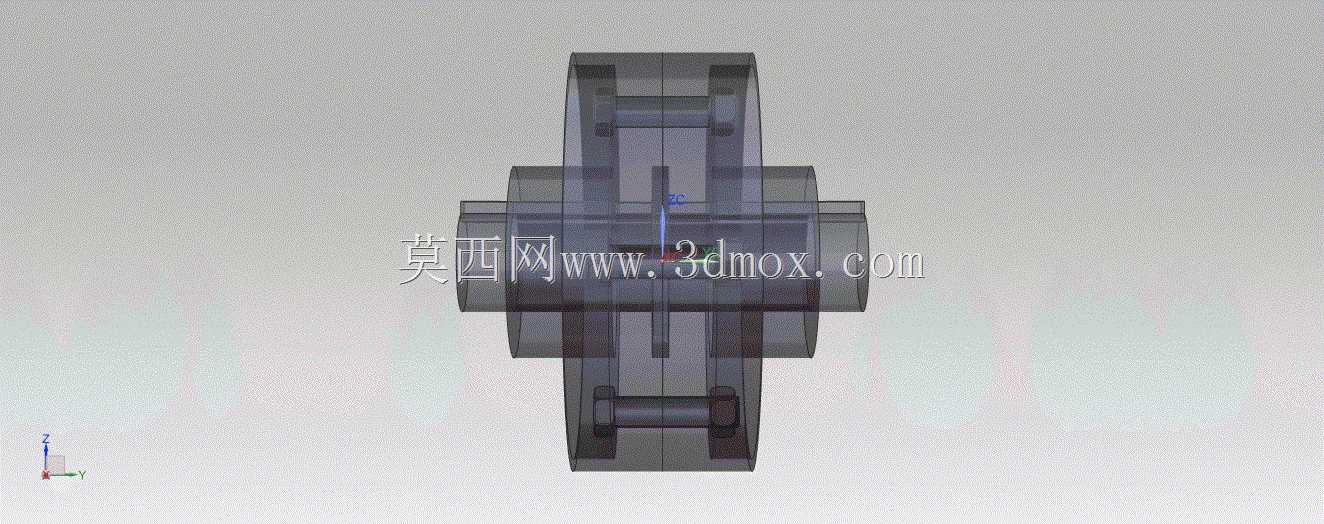

该结构的功能特性围绕刚性传动的可靠性与防护性做了平衡设计，核心的扭矩传递依旧依靠法兰端面的摩擦力与螺栓的剪切力实现，半联轴器与轴的配合采用常规的平键周向固定加轴端挡圈轴向定位的方式，保证扭矩传递过程中无周向打滑与轴向窜动；外围的环形防护结构与其中一个半联轴器集成设计，装配完成后防护套完全包覆两个半联轴器的对接缝与连接螺栓头部，既不会额外增加过多的转动惯量，也能避免运转过程中螺栓与外部构件发生剐蹭，同时防护结构的外圆做了光滑的圆弧过渡，没有突出的棱角，即便人员误触运转中的联轴器外圆，也不会被突出的螺栓头刮带，提升了设备运行的本质安全性。

设计思路上没有改动传统法兰联轴器的核心传力路径，而是在不削弱连接强度的前提下增加防护功能：首先确定半联轴器的法兰盘厚度与螺栓分布圆直径时，按照传递额定扭矩的1.5倍做强度校核，保证螺栓剪切强度、法兰盘的挤压强度均满足工况要求；防护结构的壁厚根据法兰盘的径向尺寸做匹配，径向预留足够的螺栓安装操作空间，装配时可先完成两个半联轴器的对接与螺栓紧固，再确认防护套与另一半联轴器的径向间隙均匀，避免运转过程中出现防护套与旋转件的摩擦。

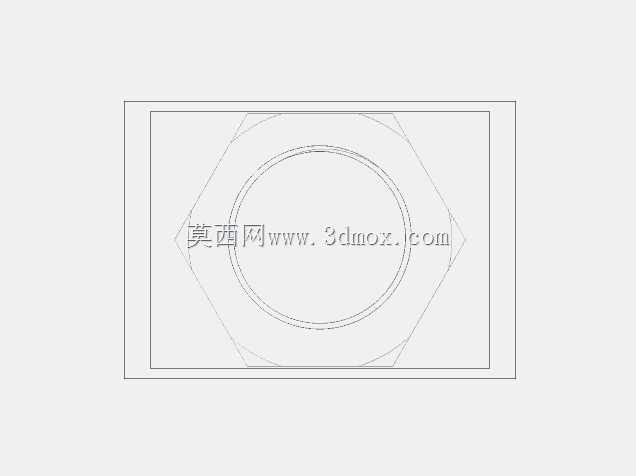

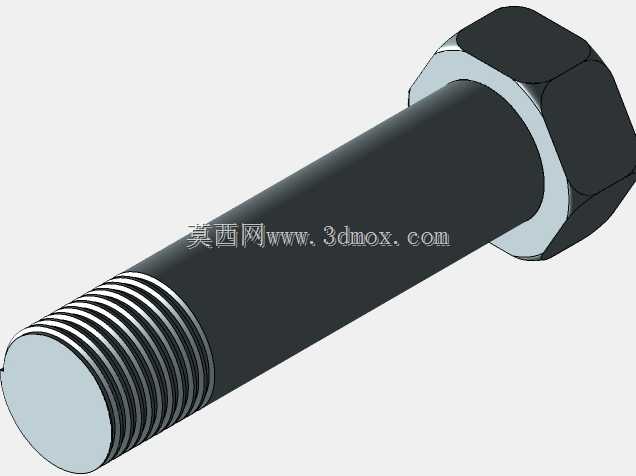

外形尺寸与安装边界方面，该联轴器的轴向总长度相比同规格常规法兰联轴器增加约15%，增加的长度主要来自防护结构的轴向包覆段，安装时需要在轴系的轴向预留对应尺寸的安装空间，避免与周边的轴承端盖、密封件发生干涉；径向尺寸相比同规格常规法兰联轴器的螺栓外切圆直径大8%-10%，径向安装空间需要覆盖防护套的最大外圆尺寸；轴孔的公差带按照H7精度设计，可适配k6公差的电机轴、减速机输出轴，装配时可采用热装或者压力装配的方式完成半联轴器与轴的固定，连接螺栓采用强度等级8.8级的铰制孔螺栓，保证扭矩传递过程中螺栓的抗剪切能力满足载荷要求。

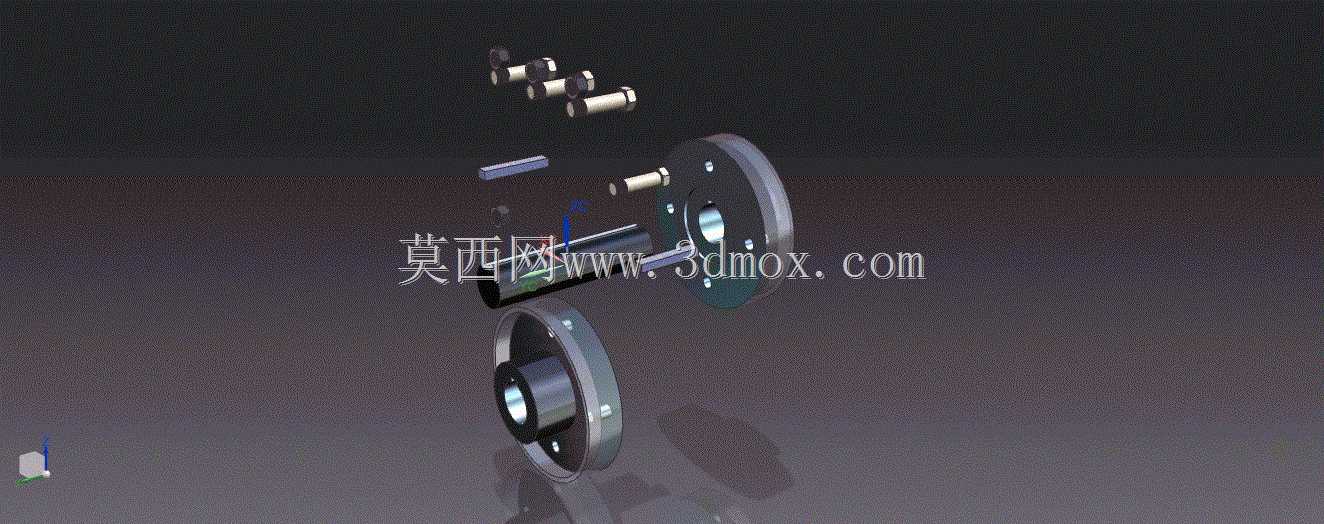

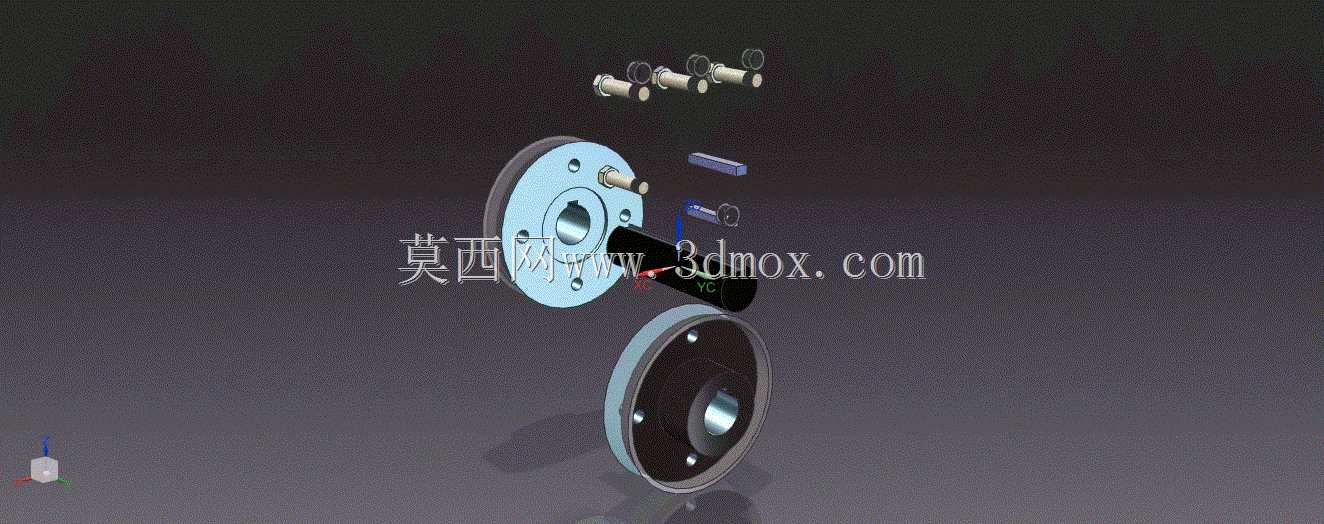

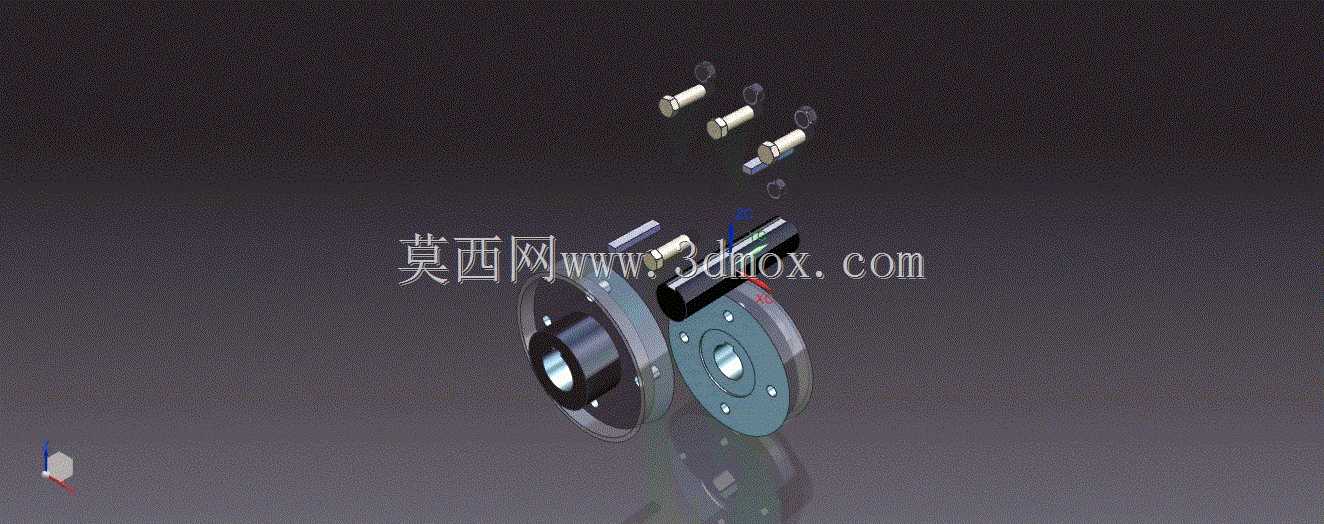

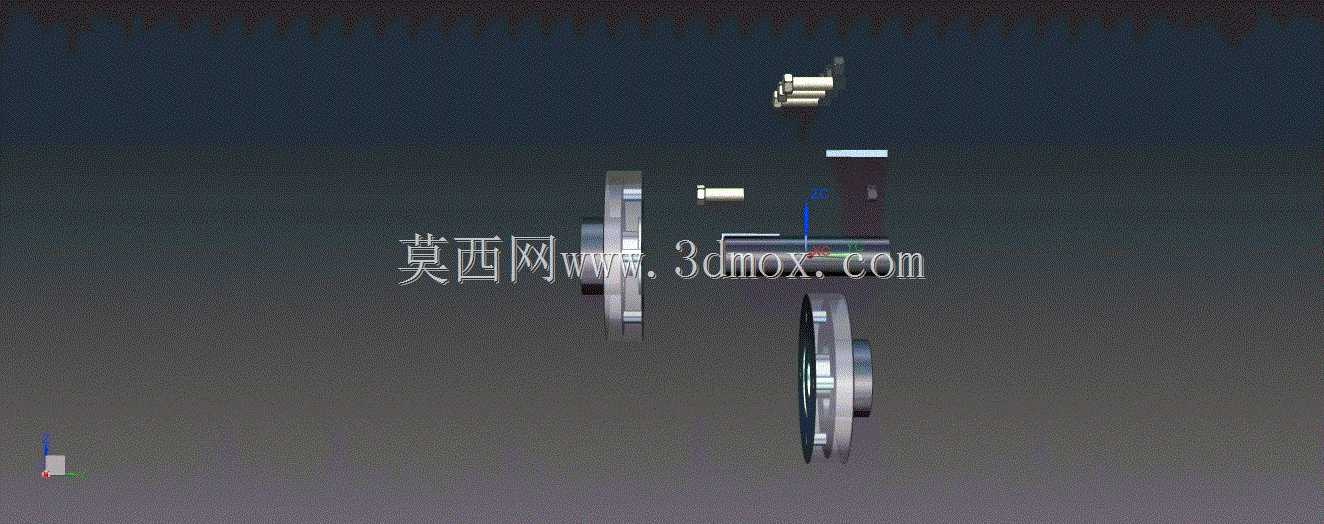

在实际选型适配时，需要先核算传动系统的峰值扭矩，确保联轴器的额定扭矩覆盖系统峰值载荷，再根据两端连接轴的轴径、轴伸长度匹配对应的轴孔尺寸与键槽规格，安装时需要先完成两端半联轴器与轴的固定，调整两轴的同轴度误差在允许范围内，再穿入连接螺栓并按照对角顺序逐步拧紧至规定力矩，最后确认防护套与另一半联轴器的周向间隙均匀，手动盘车无卡滞摩擦后即可完成安装。日常维护时可定期拆开防护套检查连接螺栓的预紧力，查看法兰对接面是否存在磨损移位，相比裸露的法兰联轴器，这类结构的检查周期可延长2-3倍，大幅降低日常运维的工作量。
