双球头连杆机械连接零件三维建模

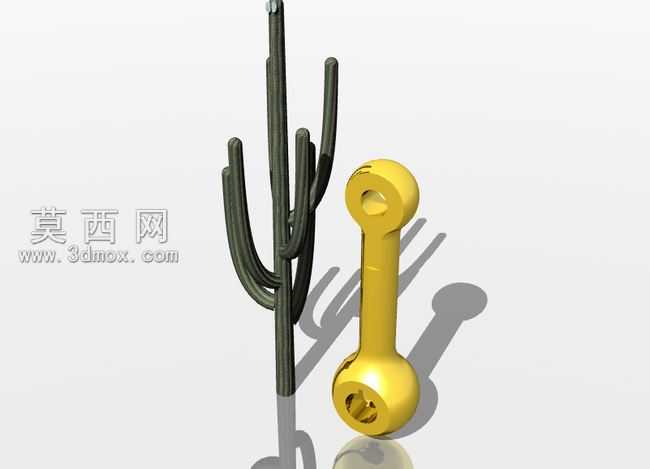

本作品为双球头式连杆连接零件的三维建模成果，建模过程中首先对零件的功能需求进行拆解，该零件主要用于机械传动系统中实现两个部件间的活动铰接连接，两端的球头带孔结构可分别与对应销轴配合，实现一定角度范围内的摆动传动，中间的杆身部分承担力的传递作用。建模阶段采用参数化草图绘制结合特征拉伸、旋转、倒角等基础建模命令完成主体结构搭建，首先绘制两端球头的旋转截面轮廓，通过旋转特征生成两端带同轴安装孔的球头结构，保证两端安装孔的同轴度公差符合机械传动零件的装配要求，再通过拉伸凸台命令生成中间连接的杆身部分，对杆身与球头的衔接位置做平滑过渡处理，避免应力集中问题，提升零件的结构强度。材质设置阶段选用金属黄铜材质进行渲染表现，调整材质的粗糙度、金属度参数，还原金属零件的哑光金属质感，同时添加环境光遮蔽效果，突出零件的结构轮廓与曲面过渡细节。渲染阶段采用柔和的影棚布光方式，主光源从侧上方照射，清晰展现零件的整体形态与表面质感，辅助光源补充暗部细节，避免阴影区域过暗丢失结构信息。结构设计上充分考虑零件的实际装配需求，两端安装孔的孔径尺寸按照通用铰接销轴的标准尺寸设定，杆身的截面尺寸经过受力校核，保证在传递额定扭矩与拉力时不会发生形变，球头的外轮廓曲面做圆弧过渡处理，既保证铰接摆动时的活动范围，也避免棱角结构在运动过程中发生干涉。建模过程中对所有特征进行参数化关联，后续可根据不同的装配场景需求，快速调整杆身长度、球头直径、安装孔孔径等关键尺寸，生成适配不同工况的同系列连杆零件模型，模型的曲面质量经过检查，无破面、重叠面等问题，可直接用于后续的装配仿真、工程图导出以及3D打印加工等场景。
