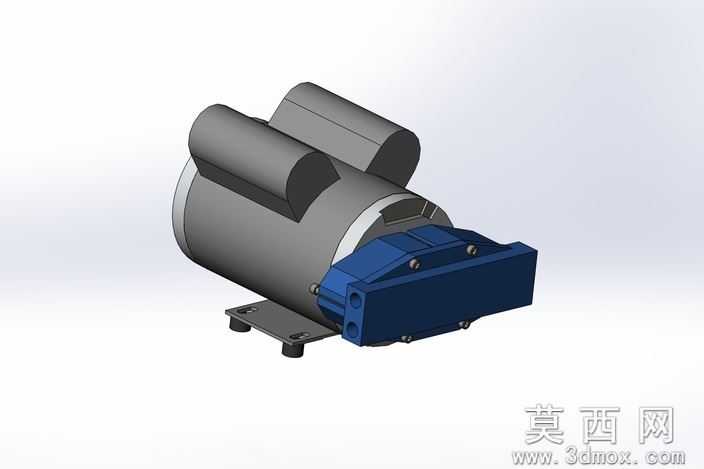

115V1000psi泵电机一体化三维结构设计

本模型采用SolidWorks进行全参数化三维建模，完整还原115伏1000psi规格泵电机的一体化结构特征。建模过程中首先对电机主体与泵头的装配基准进行定位，以底部安装底座的安装孔位为全局坐标原点，依次搭建电机壳体、双电容凸起结构、泵头阀体、安装支脚等核心部件。电机壳体部分采用旋转凸台特征生成主体圆柱轮廓，对顶部两个并排的电容容纳腔采用拉伸加圆角过渡处理，还原真实产品的圆润外观，壳体表面的装配止口、密封槽位置均通过精确的草图尺寸约束完成，保证与端盖、泵头连接位置的配合精度。泵头部分采用多实体建模方式，对蓝色阀体的流道接口、螺栓安装孔、密封面进行细节刻画，阀体与电机连接的过渡法兰位置做了加强筋结构设计，还原产品实际的强度强化结构，泵头前端的流体接口做了内孔倒角与外螺纹收尾的细节处理，符合实际加工的工艺特征。底部安装支脚采用钣金特征建模，四个支脚的减震垫安装位、固定螺栓孔位置均按照实际产品的安装尺寸设定，支脚与电机壳体的焊接连接位置做了焊缝过渡的细节处理，提升模型的真实感。材质渲染阶段，电机主体壳体赋予磨砂深灰金属材质，模拟铸铁电机壳的哑光质感，泵头阀体赋予深蓝色工程塑料喷漆材质，安装支脚赋予黑色冷轧钢板喷塑材质，减震垫赋予黑色橡胶材质，不同部件的材质区分清晰，能够直观呈现产品的外观层次。结构设计上采用电机与泵头直连的集成式布局，省去了额外的联轴器结构，缩短了整体设备的轴向尺寸，提升了传动效率，模型中所有的螺栓连接位置均按照实际装配关系添加了标准件紧固件，完整呈现产品的装配逻辑，可直接用于产品结构展示、安装教学演示以及同类型产品的改型设计参考，建模过程中所有特征均保留完整参数，可根据实际需求调整功率、压力参数对应修改各部件尺寸，适配不同规格的泵电机产品开发需求。
