电源变压器配套连接结构件三维设计

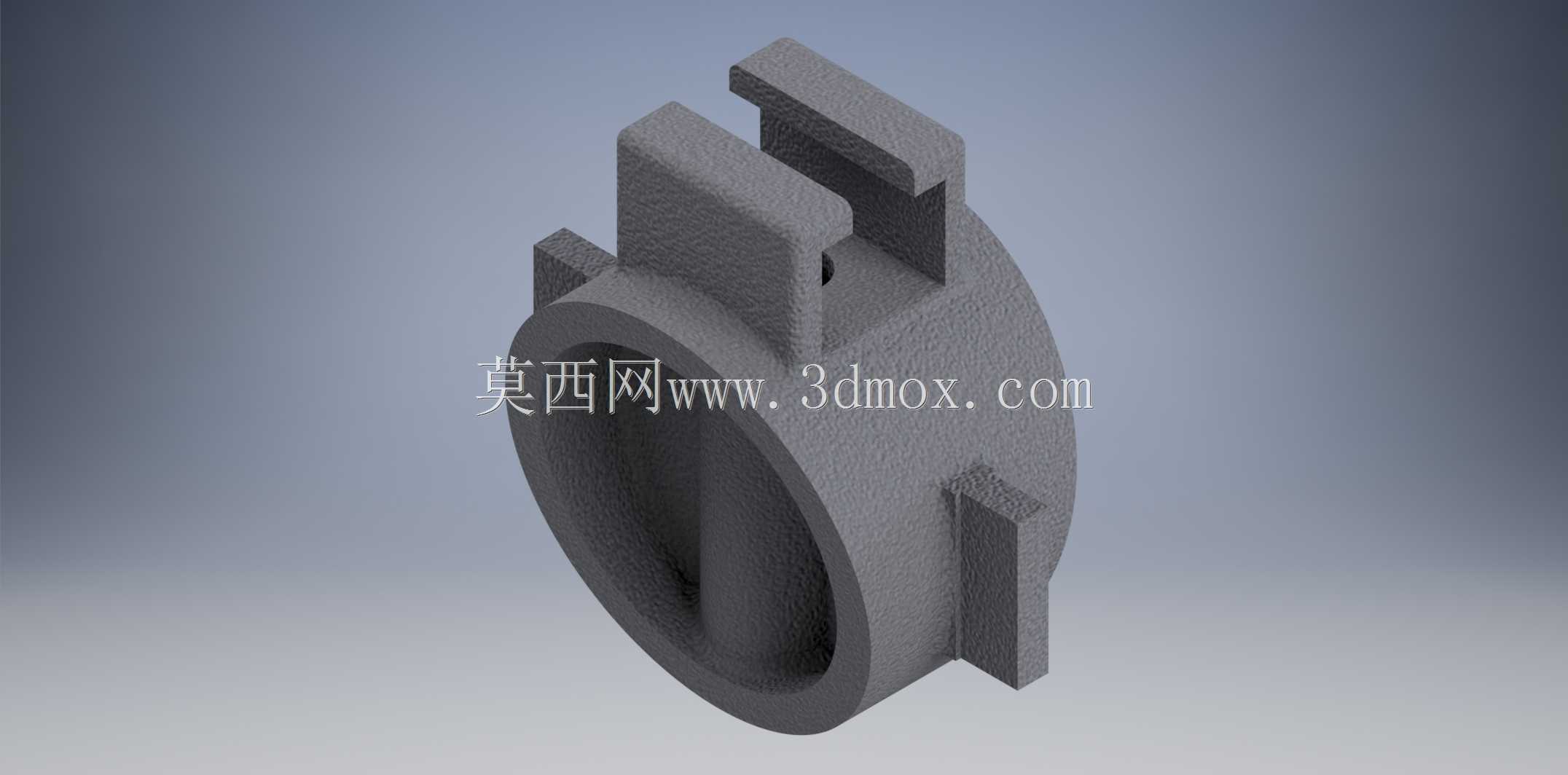

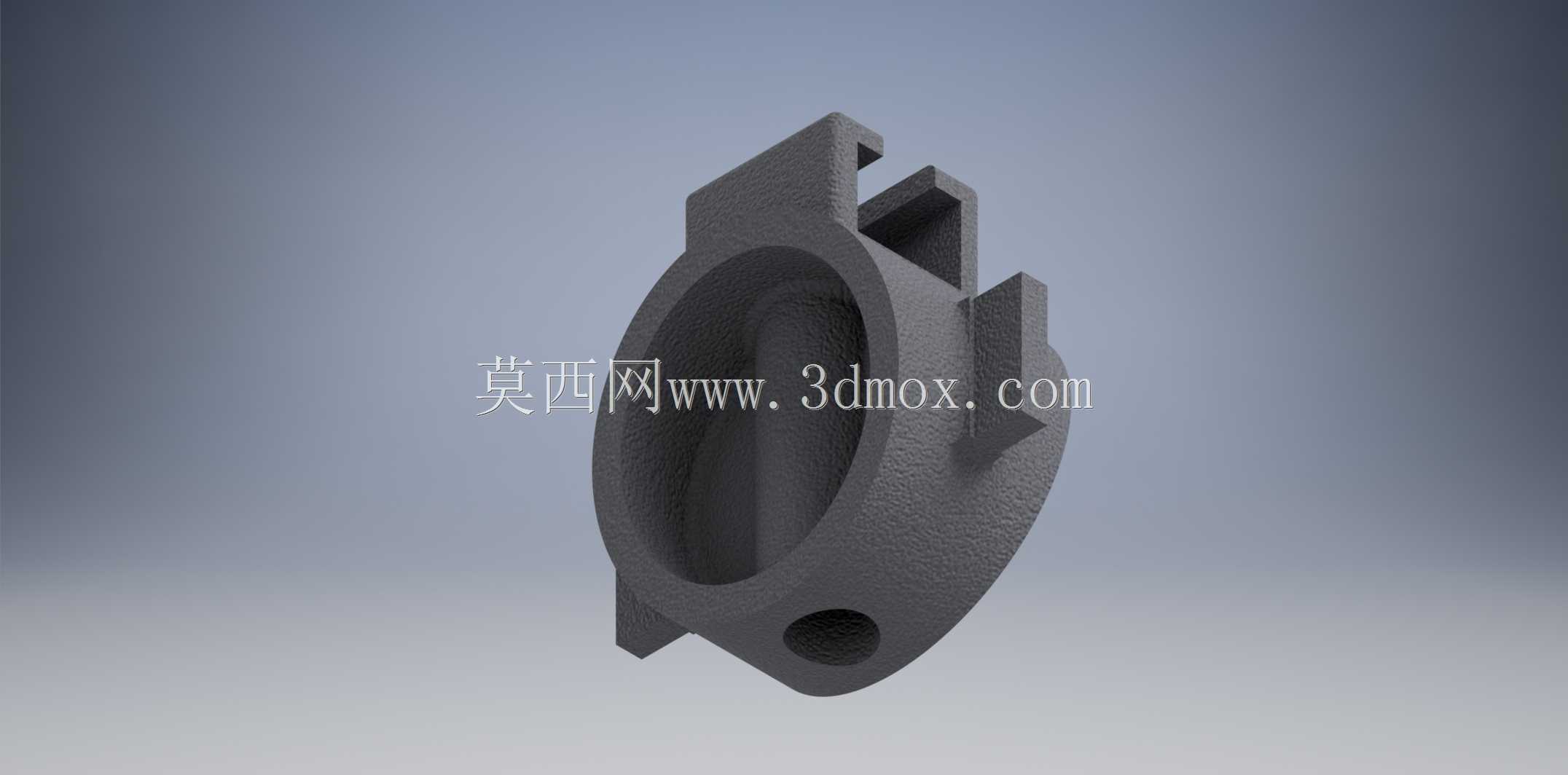

　　在电源变压器的模块化组装场景中，这类异形连接结构件是实现模块间精准定位、可靠卡接的核心配套零件，主要应用于教学实训用模块化电源变压器的拼装组合环节，也可适配小功率工业控制电源的内部构件固定需求，解决模块拼接时的对位偏差、装配后松动移位的实际问题。从实际功能来看，该零件一端采用带内凹腔体的筒状结构，可直接套合在变压器模块的圆形接线端外侧，腔体内部的限位槽能与接线端的凸起筋位完全契合，装配时无需额外调整角度即可实现周向定位，避免接线端受外力扭转出现焊点脱落、接线松脱的故障；另一端延伸出的多组卡接凸耳，分别对应相邻模块的卡槽位置，凸耳的厚度与卡槽间隙控制在0.1mm范围内，既保证插拔时的顺畅度，又能在装配完成后限制三个轴向的窜动，无需额外螺丝固定即可实现模块间的稳固连接，大幅提升组装效率。

　　设计过程中优先考虑了注塑成型的工艺可行性，所有转角位置均设置了R0.5-R1mm的工艺圆角，避免注塑时出现应力集中导致的零件开裂，同时拔模斜度统一设置为1.5度，保证零件开模后可顺利脱模，不会出现卡模、表面拉伤的问题；卡接凸耳的根部做了加厚处理，厚度从端部的2mm逐步过渡到根部的3.5mm，提升凸耳的抗弯折强度，反复插拔500次以上也不会出现断裂变形。从安装边界来看，零件整体最大外径为42mm，轴向总长度为38mm，上部凸耳的最高突出高度为12mm，侧向定位块的突出宽度为6mm，装配时相邻模块之间的预留间隙仅需0.2mm即可完成安装，不会额外占用变压器整体的安装空间，适配现有模块化电源变压器的标准安装尺寸，无需对原有模块结构做改动即可直接替换使用。

　　零件表面采用哑光磨砂质感的设计，既符合工业零件的实用外观要求，也能在装配过程中减少表面划痕的产生，同时筒状腔体的内壁粗糙度控制在Ra3.2以内，保证与接线端配合时的贴合度，避免出现装配间隙过大导致的晃动问题。在实际教学场景中，这类零件是CAD模块绘图教学的典型案例，涵盖了回转体建模、拉伸凸台、特征倒角、拔模处理等多个常用建模操作，能帮助学习者掌握异形结构件的建模思路与工艺考量逻辑；在工业应用场景中，该结构的设计思路也可延伸到其他需要快速拼接的模块化电气设备中，通过调整卡接凸耳的尺寸、腔体的内径参数，即可适配不同规格的模块连接需求，具备较强的通用性拓展空间。

　　设计时还充分考虑了零件的通用性，除了适配电源变压器模块外，调整腔体尺寸后也可用于小型传感器模块、低压控制模块的快速拼接，卡接结构的设计无需额外紧固件，能有效降低设备的整体物料成本与组装工时，适合小批量模块化电气设备的生产配套需求。
