双铰接连接支座结构三维设计作品

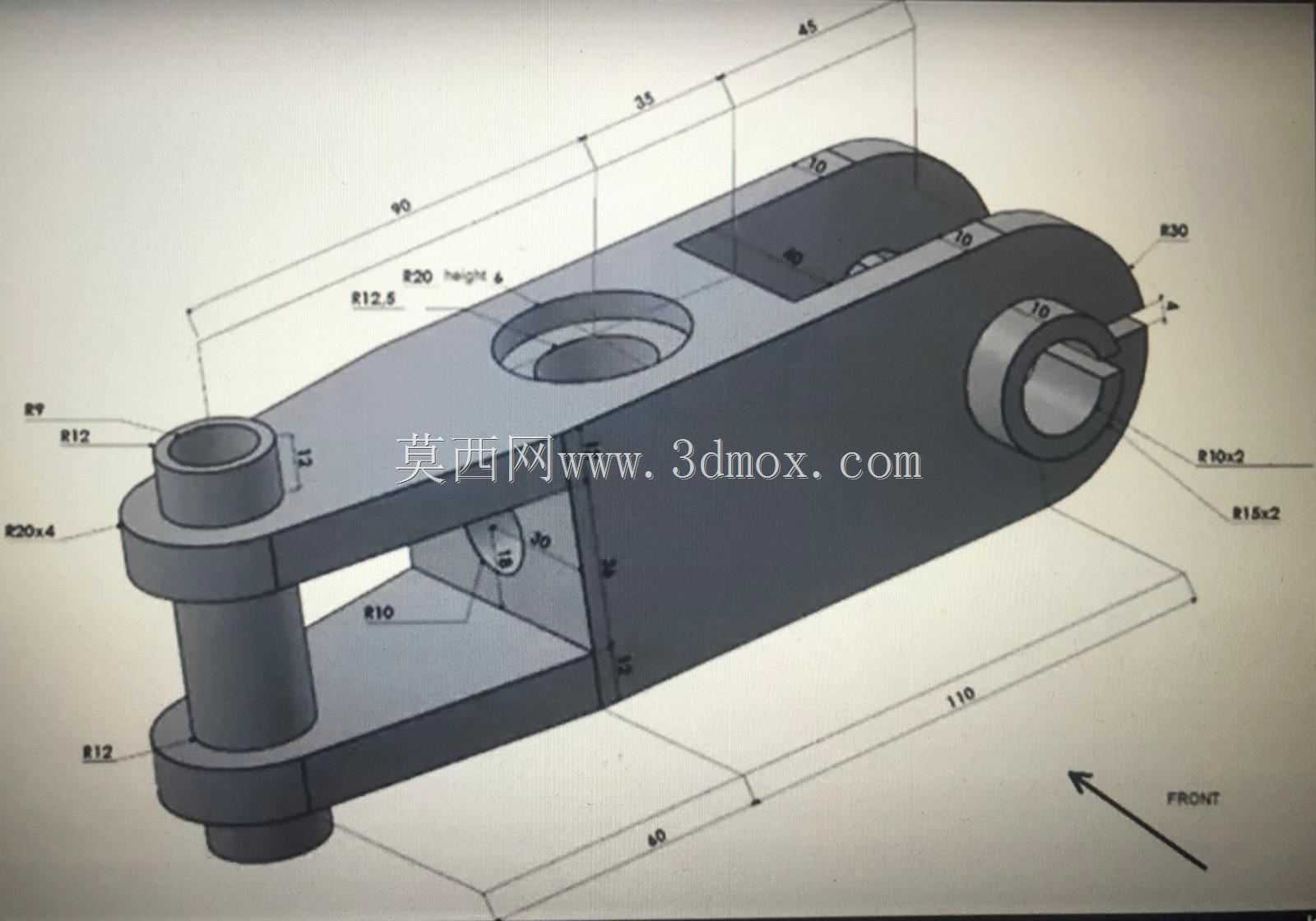

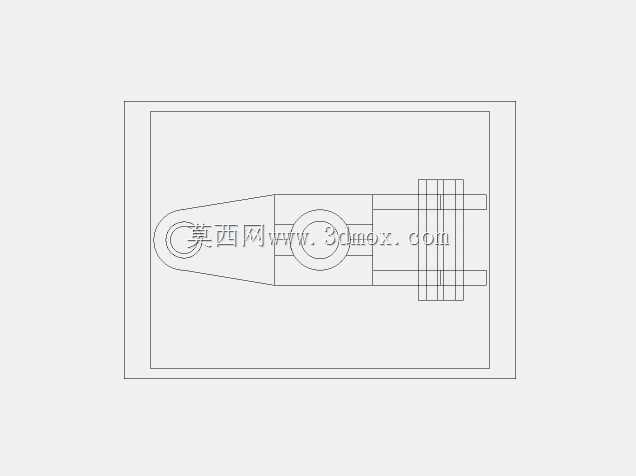

　　该零件属于铰接类连接支撑构件，常见于各类需要实现相对转动的机械传动链路中，比如输送线的张紧调节机构、小型工程机械的连杆传动单元、非标自动化设备的摆臂连接部位，核心作用是在两个具备相对摆动需求的构件之间提供刚性连接支撑，同时预留销轴转动自由度，避免构件运动过程中出现卡滞、应力集中断裂的问题。从结构设计逻辑来看，零件整体采用一体化铣削成型的结构思路，主体为长条形承载基体，一端设计为双耳铰接座结构，同轴布置上下两个带通孔的圆柱凸台，凸台外圆做R12的圆角过渡，避免应力集中在凸台与基体的连接根部，通孔直径匹配对应规格的销轴，可穿过铰接端的配套构件实现转动连接，双耳结构的间距根据配套连接件的厚度预留装配间隙，保证转动过程中无轴向窜动。

　　基体中段设计有一个沉头通孔，该孔可用于安装锁紧螺栓或者定位销，实现支座在安装基准面上的固定，孔口做R20的沉头过渡，既可以容纳螺栓头避免外露干涉，也能减少孔口的应力集中。零件另一端设计为单耳带轴伸的结构，轴伸外圆做R30的圆角过渡，轴端加工有扁位结构，该扁位用于和配套的传动摇臂或者连杆配合，传递扭矩的同时避免周向转动打滑，轴伸根部与基体连接位置做圆弧过渡，降低交变载荷下的断裂风险。从尺寸边界来看，零件总长度方向的最大尺寸为110mm，双耳端的总高度为40mm，单耳轴伸端的中心高度为35mm，基体宽度方向尺寸为45mm，所有安装孔的位置度公差需要控制在0.05mm以内，保证装配时销轴可以顺利穿入，无别劲现象。

　　设计过程中需要重点关注几个受力位置的强度校核：双耳凸台的根部在承受径向载荷时的剪切强度，单耳轴伸在承受扭矩时的弯曲强度，以及中段安装孔周边的挤压强度，这些位置是零件工作过程中最容易出现失效的部位。实际应用中，这类铰接支座通常采用45号钢加工，表面做发黑处理提升防锈能力，有耐磨需求的场景下会在铰接孔内压入铜套，减少销轴转动过程中的磨损，延长零件使用寿命。建模过程中需要注意所有过渡圆角的尺寸一致性，避免出现尖角导致的热处理开裂风险，同时各个安装面的平面度需要满足装配要求，保证安装后支座的位置精度符合传动链路的设计要求，不会因为安装面倾斜导致转动过程中出现额外的侧向力，加速销轴和孔的磨损。
