通用电气航空发动机安装支架结构设计

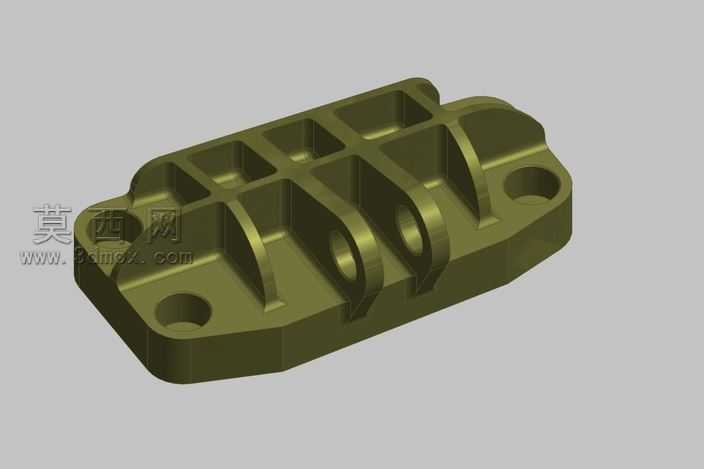

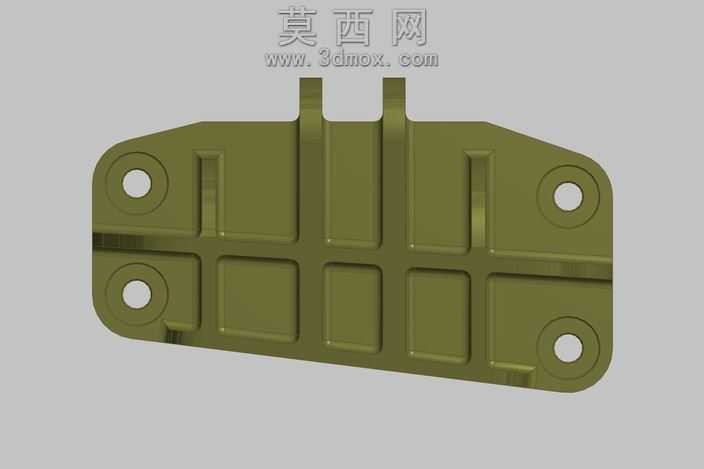

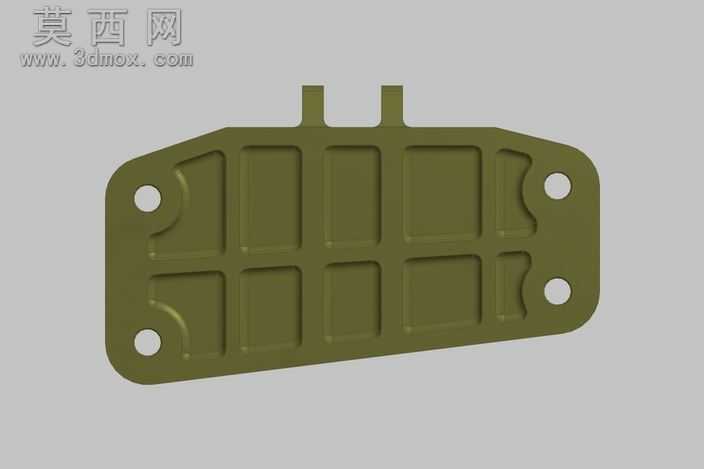

本作品为通用电气航空发动机配套安装支架的三维设计模型，建模阶段采用参数化特征建模逻辑，首先基于航空发动机安装接口的尺寸约束、机体安装点位的坐标要求，完成支架整体轮廓的基准草绘，通过拉伸、切除等基础特征构建支架的主体基座，基座两端预留贯穿式安装孔位，孔位边缘做倒角过渡处理，避免应力集中风险。针对航空部件高载荷、轻量化的核心需求，支架主体承力区域采用纵横交错的加强筋结构设计，筋条厚度经过等效应力仿真校核，在保证整体结构刚度、抗冲击载荷能力的前提下，尽可能削减非承力区域的材料余量，实现结构减重目标。材质渲染阶段选用航空常用高强度铝合金的哑光军绿色金属材质，调整材质的粗糙度、金属度参数，还原航空结构件经表面阳极氧化处理后的真实质感，同时添加柔和的环境光遮蔽效果，清晰呈现加强筋之间的结构层次、安装孔位的细节特征。结构设计上，支架中部设置多组同轴铰接座结构，用于匹配发动机安装节的铰接连接需求，铰接座内孔预留衬套安装余量，适配航空部件的装配公差要求；基座底面设计为平面贴合结构，保证与机体安装面的接触面积均匀，降低装配后的局部压应力。整体建模过程严格遵循航空机械构件的设计规范，所有特征参数可编辑调整，能够直接用于后续的结构仿真验证、工程图纸导出以及加工工艺编制，完整还原了航空发动机支架从概念设计到细节优化的全流程设计思路，兼顾了结构强度、装配适配性与轻量化要求，符合航空动力系统安装部件的设计标准。
