涡轮机转子管道结构三维设计作品

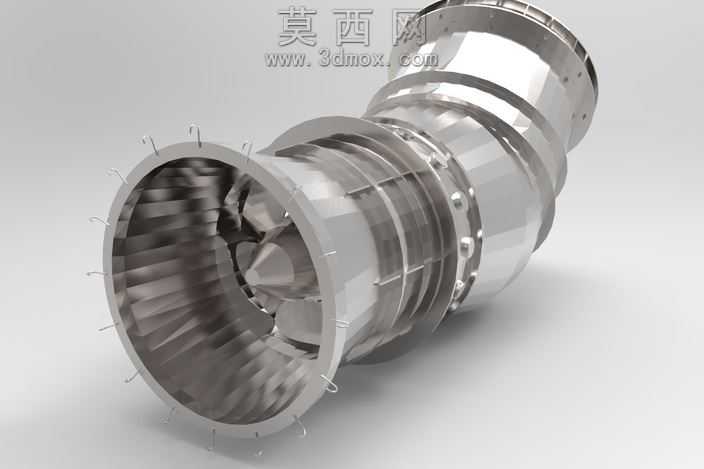

本作品为涡轮机配套转子管道的三维建模设计，整体采用参数化建模思路完成全结构搭建，建模过程中优先保证各段结构的同轴度精度，从进气端法兰结构开始，逐段完成扩压段、转子安装腔、连接法兰段的特征绘制，每一处环形凸台、密封槽、安装孔位都严格按照流体机械的装配公差要求设置尺寸参数，确保模型可直接用于后续的装配验证与工程出图。模型的材质渲染采用金属不锈钢材质方案，针对涡轮管道的工作环境特性，调整材质的粗糙度、金属度参数，还原高温合金构件的哑光金属质感，同时在转子叶片区域做了细微的材质区分，模拟叶片表面的特殊处理纹理，渲染阶段采用三点布光方案，主光从侧前方打亮主体结构，勾勒出管道外壁环形加强筋的立体轮廓，辅光补全进气端内部叶片的暗部细节，轮廓光分离主体与背景，让整体渲染效果清晰展现内部转子与外部管道的装配关系。结构设计上，进气端采用带吊装挂耳的法兰结构，均匀分布的挂耳满足管道安装时的吊装与固定需求，内部转子采用轴流叶片布局，叶片型线经过流体力学优化，曲面过渡顺滑无棱角，减少流体通过时的阻力损失，中段的环形密封槽与定位凸台一一对应，保证与相邻管道段连接时的密封性能与同轴定位精度，外壁的环形加强筋沿管道轴向均匀分布，提升管道整体结构强度，应对内部流体的高压冲击。建模过程中对所有曲面做了连续性检查，确保叶片曲面、管道内壁曲面均达到G2连续，避免后续仿真分析时出现网格畸变问题，同时对安装孔、密封槽等小特征做了细节优化，既保证特征完整，又控制整体模型的面数在合理区间，兼顾展示效果与编辑流畅度，整体模型完整还原了涡轮转子管道的全部结构细节，可用于产品展示、结构教学、装配模拟等多种场景。
