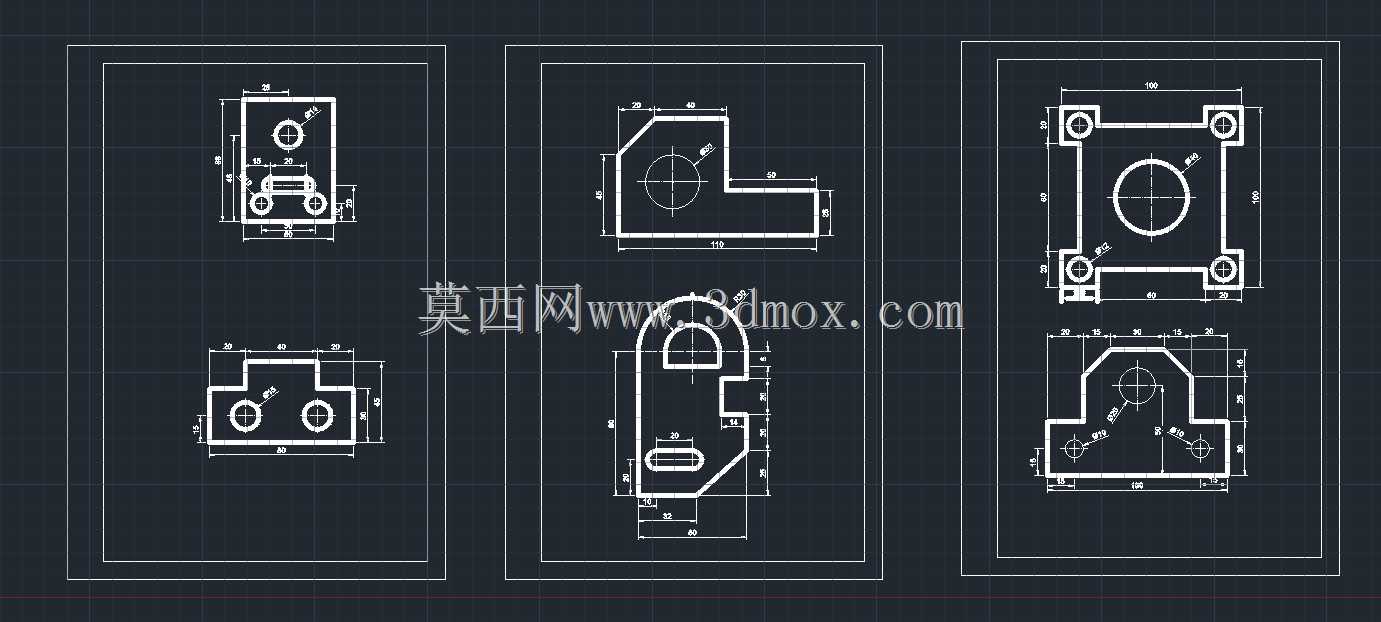

多组机械零件二维工程识图练习图稿

在日常机械结构设计、加工工艺编制的工作流程里，二维工程图是衔接三维设计与实际生产的核心载体，这套练习图稿覆盖了六类不同构型的机械零件视图表达，完全贴合一线加工场景下的识图、绘图训练需求，能帮助从业者快速建立从平面投影到实体构型的空间映射思维。

从实际应用场景来看，这类练习对应的零件多为小型设备的安装支座、定位块、功能连接件，常见于自动化产线的工装夹具、小型机电设备的内部支撑结构、低压电气柜体的安装附件等场景，零件本身不承担重载传动功能，但对形位尺寸、安装孔位的同轴度、平面度有明确要求，一旦尺寸偏差超出公差范围，会直接导致后续装配干涉、连接失效等问题。

不同零件的设计思路各有侧重：左上角的带双安装孔凸台零件，核心设计逻辑是在有限的安装空间内，兼顾中心定位孔的装配精度与底部两个安装孔的连接强度，视图中明确标注了凸台高度、孔位中心距、外轮廓倒角尺寸，实际加工时需要先铣削基准平面，再以基准面为定位基准钻削各孔，避免孔位偏移；右上角的带四角安装孔的方形支座，中心设置大尺寸通孔，四角的沉头安装孔用于将支座固定在设备机架上，设计时特意将安装孔设置在凸台结构上，既减少了加工面的面积，又能保证安装时的平面贴合度，避免因安装面不平导致的支座变形。

左下方的凸字形双孔零件，属于典型的定位支撑件，顶部的凸台用于嵌入配套零件的定位槽，两个对称分布的通孔用于穿装固定螺栓，视图中标注的凸台宽度、孔位对称度公差，是加工时需要重点管控的参数，实际装配中如果对称度超差，会导致螺栓无法顺利穿入，甚至出现零件装歪的问题；中间的L形弯板零件，设置了中心定位孔与侧边安装边，这类零件多用于设备内部的转角位置连接，设计时需要重点考量弯板的折弯角度、安装边的孔位分布，保证两个垂直方向的连接面都能与相邻零件紧密贴合，图中特意标注了弯板的圆角半径、各边长度尺寸，避免折弯时出现应力集中导致的零件开裂。

右下方的异形支座零件，带有三个不同位置的安装孔与中心定位凸台，属于多方向连接的支撑件，设计时需要兼顾三个安装面的位置精度，视图采用了局部剖视的表达方法，清晰展示了内部孔的深度与凸台高度，实际加工时需要多次翻面装夹，每次装夹都要以已加工的基准面为定位参考，才能保证各孔位的相对位置精度；中间下方的长条形异形零件，带有顶部拱形定位结构、侧边卡槽与底部长圆孔，这类零件多用于设备的滑动导向位置，长圆孔可以实现安装位置的微调，侧边卡槽用于嵌入导轨实现滑动导向，设计时标注了卡槽宽度、拱形结构的半径、长圆孔的长度范围，能满足装配时的位置调整需求。

从安装边界来看，所有零件的外轮廓尺寸都控制在小型零部件的常规范围内，最大外轮廓尺寸不超过150mm，安装孔的直径范围适配M4到M8的常用螺栓规格，不需要特殊的紧固件就能完成装配，零件的厚度方向尺寸都标注了明确的公差要求，配合面的表面粗糙度要求也符合常规铣削加工的精度范围，不需要额外的磨削加工就能满足使用要求。

在日常的制图训练中，这类多视图组合的练习素材，能帮助学习者快速掌握三视图投影规律、尺寸标注逻辑、剖视表达方法，理解不同构型零件的设计要点，避免在实际工作中出现视图表达错误、尺寸漏标、公差设置不合理等问题，为后续的三维建模、加工工艺编制打下扎实的识图基础。
