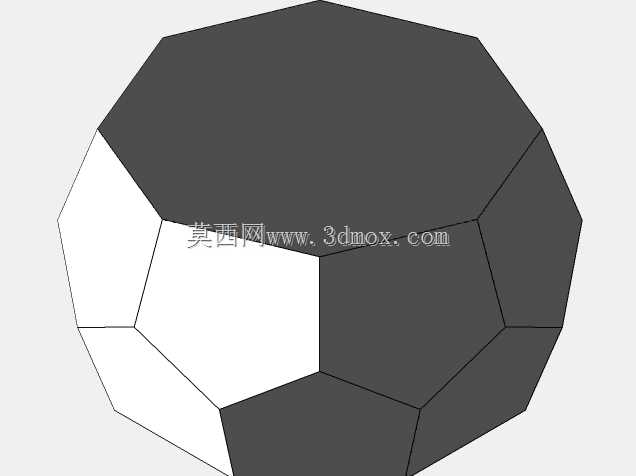

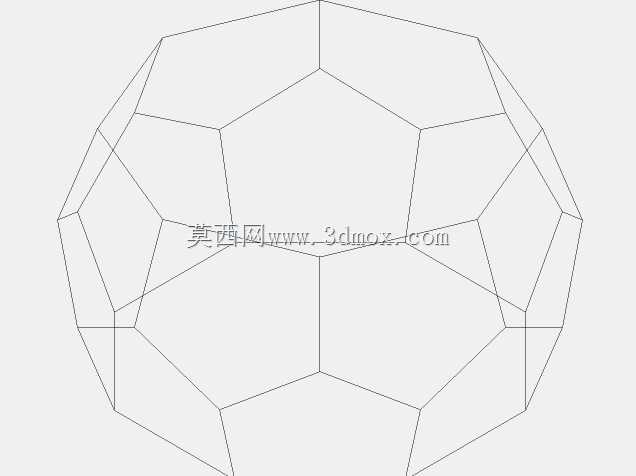

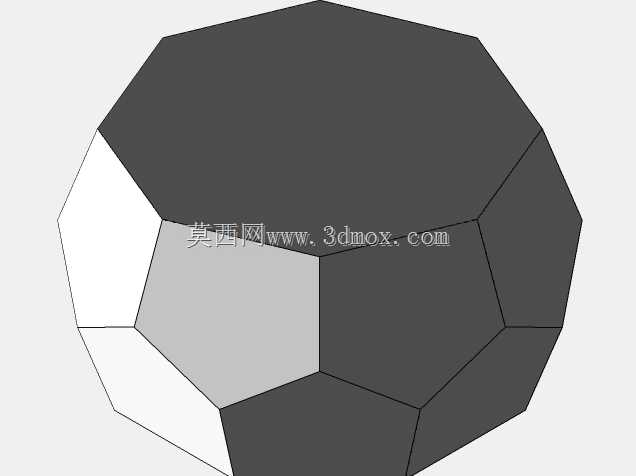

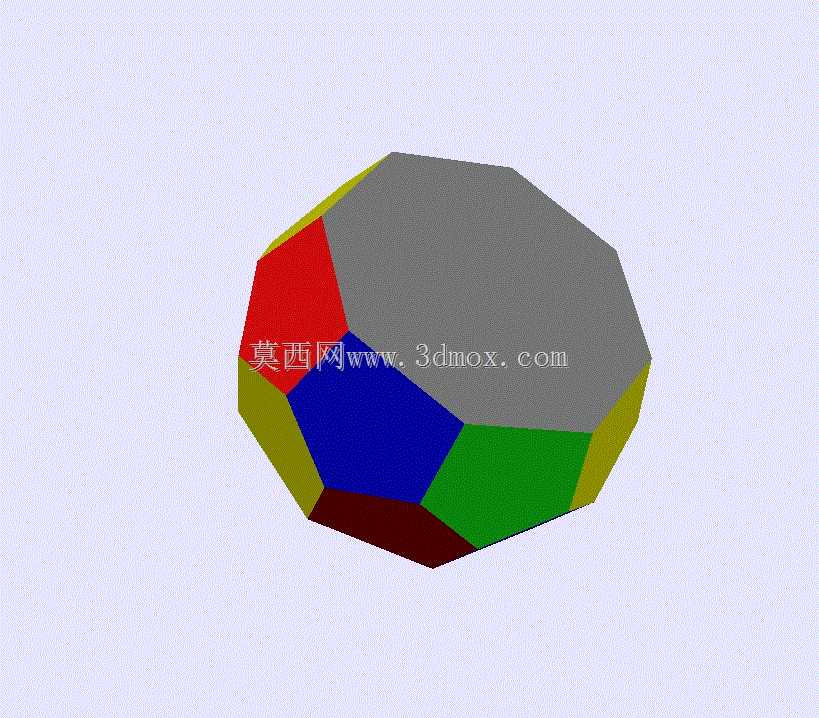

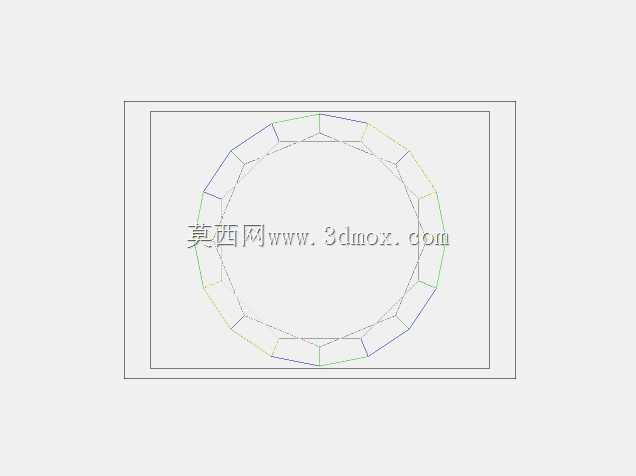

在几何结构应用于工业零部件设计的场景中,这类截角八角梯面体的多面体结构,常被用于需要特殊曲面过渡、应力均匀分散的构件设计环节,尤其是在变压器配套的绝缘结构件、磁芯屏蔽构件的外形设计中,这类非规则多面体的结构特性能够很好地适配电场分布优化的需求。从结构功能来看,该多面体通过对正八角梯面体的八个顶角进行截切处理,消除了原始结构的尖锐棱角,在实际工程应用中,尖锐棱角往往会带来电场集中、应力集中的问题,截角处理后形成的新增多边形平面,能够让结构表面的电场分布更平缓,同时在承受外部机械载荷时,应力可以沿着多个平面均匀传导,避免局部应力过大导致的构件开裂、绝缘击穿等问题。
从设计思路层面出发,构建该三维模型时,首先需要确定基础八角梯面体的上下端面尺寸比例、梯台的整体高度参数,再根据实际应用场景的边界要求,计算每个顶角的截切深度与截切角度,确保截切后形成的所有相邻平面之间的夹角保持一致,避免出现平面错位、棱边不齐的问题。建模过程中需要严格约束每个多边形面的平面度,所有棱边的相交点必须完全重合,不能出现游离的边线或者破面,保证后续导入工程分析软件时,能够正常划分网格进行电场、应力仿真计算。
在外形尺寸与安装边界的适配性上,这类多面体结构的外接圆直径、整体高度需要根据配套的变压器铁芯尺寸、绕组安装空间来确定,截切后形成的侧平面可以作为安装定位的基准面,相比原始的弧形侧面或者尖锐棱角结构,平面基准更便于加工时的装夹固定,也能在装配时与相邻的绝缘垫块、屏蔽罩实现更紧密的贴合,减少装配间隙带来的电场畸变问题。实际应用中,这类结构的构件通常采用绝缘工程塑料或者软磁复合材料加工成型,模型的壁厚参数需要根据绝缘等级要求、结构强度要求进行匹配,所有棱边位置都需要按照模型的截角形态做对应处理,不能额外保留尖锐的加工毛刺,避免在高压环境下引发尖端放电。
不同于常规的规则几何构件,这类截角多面体的每个面的角度、边长都有严格的几何对应关系,建模时不能随意调整单个面的参数,否则会破坏整体的几何对称性,而对称性恰恰是这类结构在电场、应力分布上实现均匀性的核心基础。在变压器的内部结构设计中,这类多面体结构常被布置在绕组的端部、铁芯的拐角位置,用来填充不规则的安装空隙,同时起到均匀电场、支撑固定绕组的作用,相比规则的方块或者圆柱结构,截角八角梯面体能够更好地适配圆形绕组与方形外壳之间的过渡空间,提升内部空间的利用率,同时减少结构之间的装配空隙,避免变压器运行过程中因振动导致构件移位。
从加工适配的角度来看,该三维模型的所有平面都可以通过多轴铣削或者模具成型的方式加工实现,截切形成的平面角度统一,能够减少加工时的刀具角度调整次数,提升加工效率。模型的棱边过渡参数可以根据加工工艺要求做微小的圆角处理,但圆角半径不能过大,否则会改变原有截角平面的有效接触面积,影响装配时的定位精度。在进行结构仿真时,该模型的几何连续性能够保证仿真结果的准确性,不会因为模型的几何缺陷导致仿真计算不收敛,帮助设计人员快速验证不同尺寸参数下的结构性能,减少实物试错的成本。
- 上一篇:小型电源变压器铁芯绕组结构三维设计
- 下一篇:电源变压器配套3D轮廓结构设计方案
- 全部评论(0)
- 模板大小: 402 KB
- 售价:5金币
- 下载次数: 12
- 系统要求: Autodesk Inventor,STEP / IGES,STL,AutoCAD,Rendering
- 软件分类: 变压器
