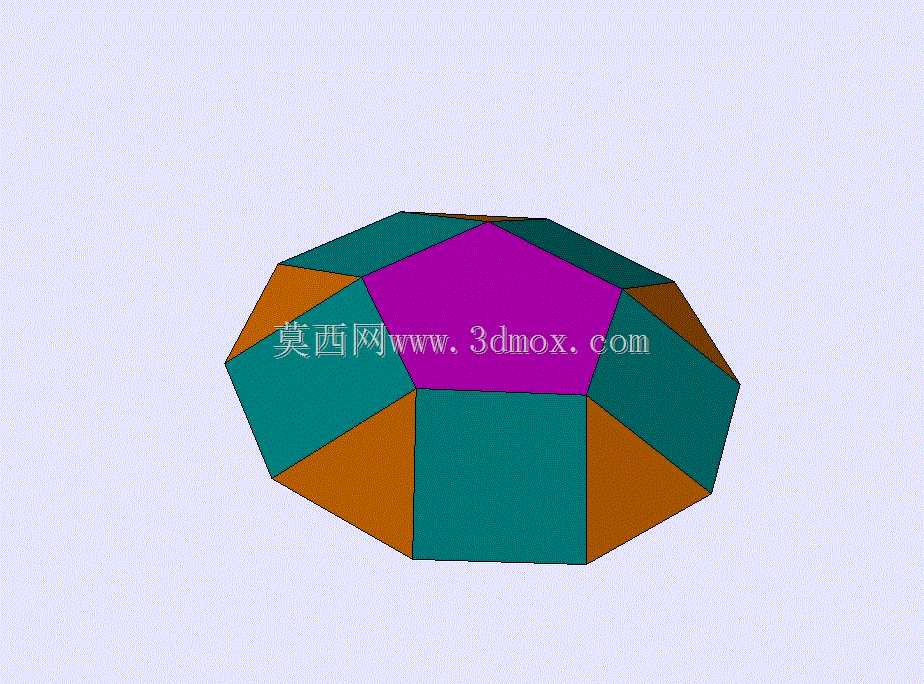

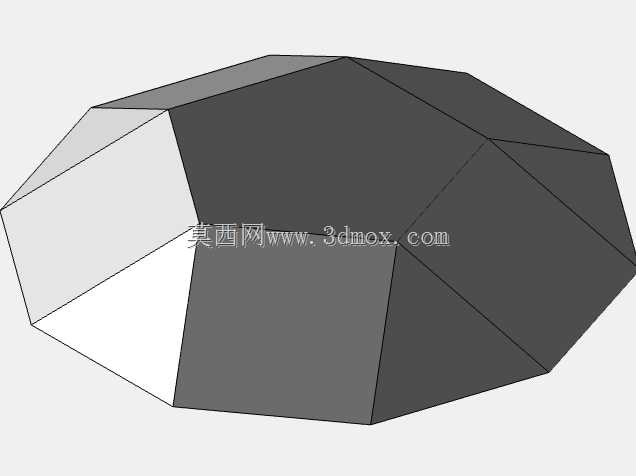

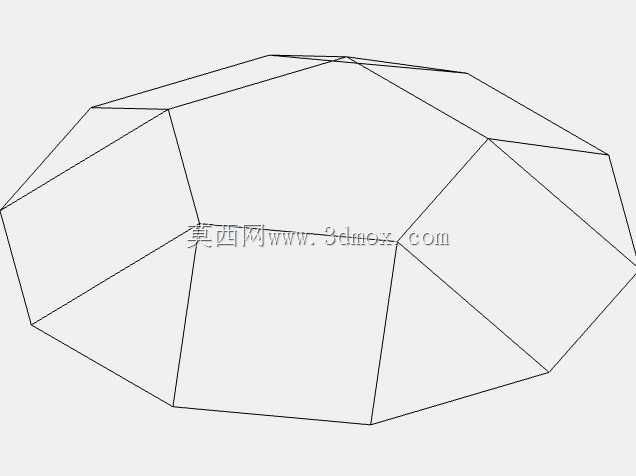

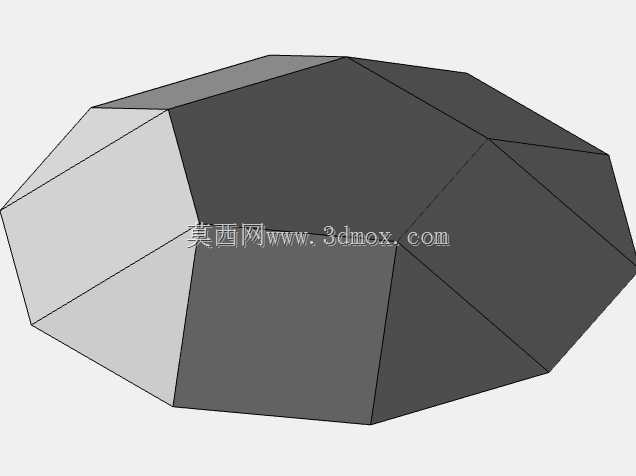

五角形冲天炉约翰逊多面体几何结构

这类多面体几何构型在工程领域的应用，远不止于几何教学演示场景，在特种容器封头设计、模块化建筑穹顶单元、异形光学反射面基体、艺术装置承重骨架的结构开发中，这类非规则对称多面体都能发挥独特的结构优势。从结构受力角度看，五角形冲天炉对应的约翰逊实体构型，所有面均为平面多边形拼接，不存在双曲面加工难点，相比同容积的球形封头，其平面拼接的结构形式更适配常规板材下料、折弯、焊接的加工工艺，不需要定制专用的曲面冲压模具，小批量定制生产时能大幅降低工装投入成本。

设计这类多面体结构时，首先要明确各相邻面的二面角参数，每一个五边形面与相邻三角形、四边形面的拼接角度都需要经过精确计算，避免实体建模时出现面与面之间的缝隙、重叠等拓扑错误，建模过程中需要先锁定中心对称基准，以中心轴线为定位基准排布上下两层的多边形面，确保整体结构绕中心轴旋转对称，这样在后续做有限元受力分析时，载荷分布能保持均匀，不会出现局部应力集中的问题。

从安装边界来看，这类多面体结构如果作为穹顶单元使用，底部的五边形安装边需要和下部支撑结构的安装法兰做匹配设计，安装孔位需要沿底部五边形的边线均匀排布，每个安装面的平面度公差需要控制在合理范围内，避免安装时出现强制装配导致的结构内应力。如果作为异形罐体的封头使用，其下部对接边的轮廓尺寸需要和筒体的上口轮廓完全吻合，焊接坡口的角度需要根据板材厚度提前在建模阶段做切除处理，减少现场加工的工作量。

在实际功能特性上，这种多面体结构的棱边数量适中，相比全三角形构成的多面体，其大尺寸平面占比更高，在需要在结构表面安装附属配件、传感器、装饰面板时，平面结构更便于配件的固定安装，不需要额外做弧面适配的安装底座。同时，这种对称结构的风阻系数经过测算，比同投影面积的方形结构低30%左右，在户外使用的场景下，能有效降低风载荷对整体结构的冲击，提升结构的抗风稳定性。

建模过程中需要注意，每个多边形面的边长公差需要保持一致，所有相邻面的公共边长度必须完全相等，否则在实体化的时候会出现无法生成封闭实体的问题，对于需要做3D打印验证的场景，还要提前检查每个面的法向方向，避免出现法向反转导致的打印壁厚错误。如果是用于板材焊接加工，还要在建模时预留出焊接收缩余量，根据板材厚度和焊接工艺的不同，每道焊缝的收缩量通常在0.2到0.5毫米之间，提前在尺寸链计算中纳入这个余量，能保证最终焊接完成后的整体外形尺寸符合设计要求。

这类几何结构在教学场景中，也常被用作机械制图课程的空间构型练习素材，帮助初学者理解空间平面的投影关系、二面角的测量方法、实体建模的基准选择逻辑，相比规则的立方体、圆柱体结构，这类非标准多面体更能锻炼建模者的空间想象能力和拓扑错误排查能力。在工业设计领域，这类多面体结构也常被用作产品外观设计的原型，通过调整各个面的比例、角度，衍生出不同视觉效果的产品外壳，兼顾结构强度和外观辨识度。
