十字关节连接构件三维练习结构

该十字关节构件属于铰接类传动连接零件，主要应用在需要多自由度角度补偿的机械传动链路中，常见于小型自动化设备的连杆机构、工装夹具的角度调节单元、轻型传动装置的扭矩传递节点，可补偿连接两端的装配同轴度误差，抵消设备运行过程中产生的小幅位移与角度偏摆，避免刚性连接带来的应力集中问题，降低连接部位的疲劳损坏概率。

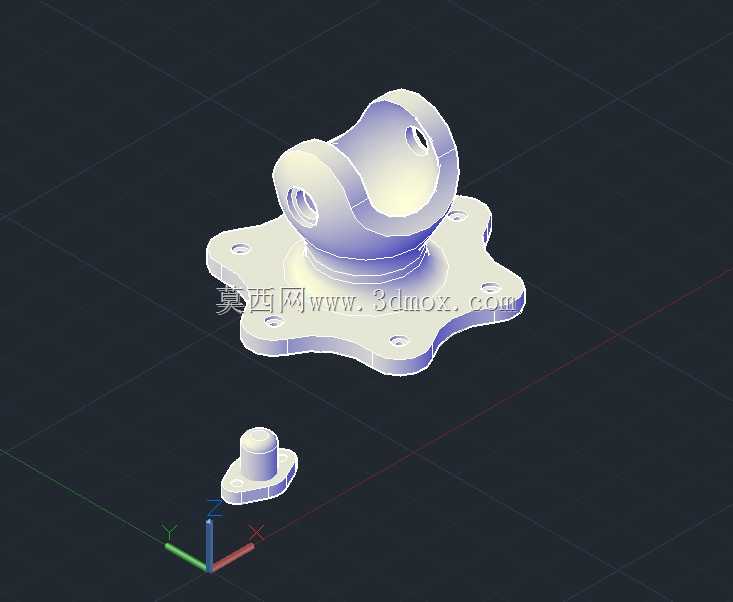

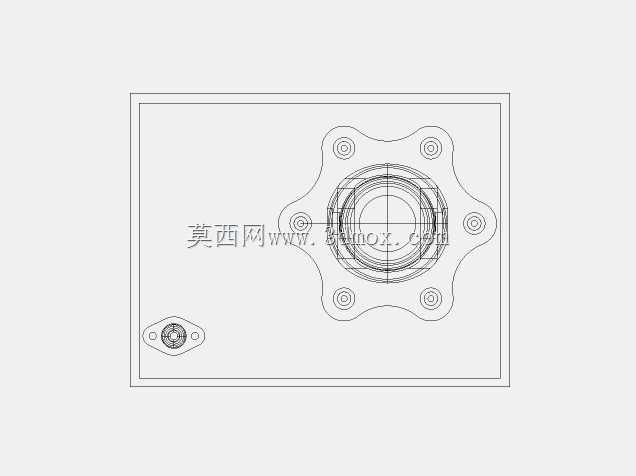

从结构功能来看，构件分为上部铰接座与下部安装法兰两个核心功能区，上部的双耳式铰接座开设同轴销孔，用于配套十字销实现与对接构件的十字方向铰接，铰接座的内弧面做了贴合对接件外轮廓的弧度设计，保证铰接转动过程中无卡滞，接触面受力均匀，不会出现局部应力过载的情况；下部的法兰盘采用六处均布安装孔的星型轮廓设计，相比圆形法兰在同等安装强度下减少了材料占用，降低零件自重，同时星型轮廓的边角做了圆弧过渡，避免安装过程中锐边划伤操作人员，也减少应力集中导致的法兰盘开裂风险。

设计过程中优先考虑了铰接部位的受力特性，销孔的位置设置在铰接座的受力中心线上，保证传递扭矩时力臂均匀，不会出现偏载力矩；铰接座与法兰盘的连接部位做了渐变式的加强过渡，没有采用直角连接结构，避免交变载荷下过渡位置出现应力断裂。安装边界方面，法兰盘的安装孔采用统一孔径设计，适配常用的内六角圆柱头螺钉规格，孔位的分布圆直径经过匹配计算，可直接适配常规的安装基座孔位，不需要额外做转接板设计；上部铰接座的销孔孔径与铰接开口宽度做了尺寸匹配，保证配套十字销装入后，轴向间隙控制在合理范围，既不会因为间隙过大导致传动空程，也不会因为间隙过小出现转动卡涩。

实际应用场景中，这类十字关节可用于小型检测设备的探头角度调节机构，实现探头在两个垂直方向的角度微调，保证检测面与被测工件完全贴合；也可用于轻型物料搬运机械手的末端连接部位，补偿机械手运动过程中的位置偏差，避免末端执行器与工件硬接触造成损坏；还可用于教学实验台的机械结构搭建模块，作为铰接传动的标准教学零件，帮助学习者理解十字万向铰接的运动原理与受力特点。

建模过程中对零件的工艺性做了充分考量，所有棱边都做了适配常规机加工的倒角处理，没有出现无法加工的倒扣结构，法兰盘的安装孔做了沉头设计，保证螺钉安装后头部不突出法兰表面，不会与安装基座产生干涉；铰接座的销孔内表面做了同轴度约束，保证两侧销孔的同轴度误差控制在机加工可实现的公差范围内，避免装配时十字销无法顺利穿入。零件的整体壁厚经过受力仿真验证，在额定传递扭矩的工况下，最大变形量满足使用要求，不会出现塑性变形，同时壁厚均匀，适合采用数控铣削加工或者3D打印快速成型，不同加工工艺下都能保证尺寸精度满足装配要求。

在装配逻辑上，该十字关节构件作为传动链路的中间连接部件，一端通过法兰盘固定在动力输出端或者固定基座上，另一端通过十字销与活动构件连接，可实现两个垂直平面内最大30度的角度偏转，能够覆盖多数小型传动机构的角度补偿需求，铰接部位的转动阻尼可通过十字销的锁紧螺母进行调节，适配不同工况下的转动阻力需求，既可以实现无阻尼的自由转动，也可以调整到合适阻尼实现角度悬停，满足调节类机构的使用需求。
