带安装法兰的双腔体油浴式壳体结构

项目分类:变压器 发布时间:2024-12-23 ID:866696
  • 带安装法兰的双腔体油浴式壳体结构
  • 带安装法兰的双腔体油浴式壳体结构

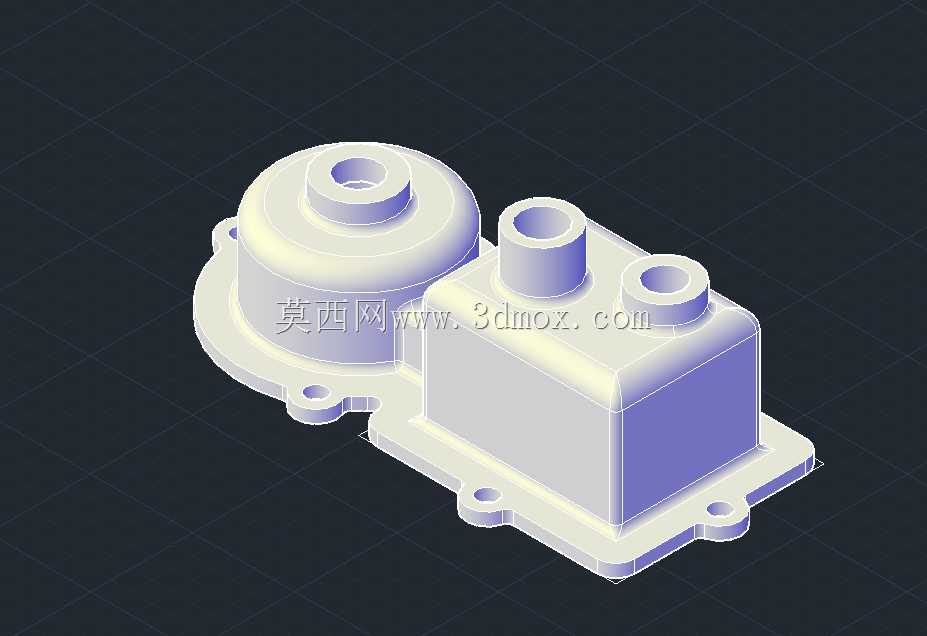

  这类带安装法兰的双腔体油浴壳体,常应用在小型电源类配套组件的防护结构中,核心作用是为内部电磁组件提供密封的油浴冷却空间,同时通过一体化的安装基座实现与整机设备的可靠固定,避免设备运行过程中振动带来的连接松动问题。从结构设计逻辑来看,整个壳体采用一体化铸造成型的思路做三维建模,左侧的圆形凸起腔体用来容纳体积较大的绕组组件,腔体顶部的凸台接口是注油与排气的通道,法兰边缘的三个安装孔位对应绕组端盖的固定点位,孔位周边做了局部加厚处理,避免螺栓锁紧时出现应力集中导致的壳体开裂。

  右侧的方形腔体用来容纳接线端子与小型控制组件,顶部两个不同直径的凸台接口分别是出线口与油位检测接口,接口内径尺寸匹配常规的密封格兰头规格,不需要额外做转接结构就能实现线缆的密封固定。底部的安装法兰是整个结构的承载基础,法兰边缘均匀分布四个带沉台的安装孔,沉台深度刚好覆盖螺栓头的高度,安装后螺栓不会突出法兰平面,保证壳体与安装面完全贴合,法兰与腔体连接的位置做了R3的圆角过渡,既可以减少铸造时的应力集中,也能避免直角位置的油漆堆积问题。建模过程中首先确定安装法兰的基准平面,以法兰底面为Z向零点,先绘制法兰的外轮廓与四个安装孔的位置,保证孔位的中心距公差控制在±0.1mm范围内,满足批量加工时的互换性要求。

  之后向上拉伸两个腔体的主体结构,圆形腔体的壁厚设置为3mm,方形腔体因为需要承受一定的侧向压力,壁厚设置为3.5mm,两个腔体的连接位置做了连通的油道设计,保证冷却油可以在两个腔体之间自由流动,避免局部出现过热的问题。顶部的各个接口凸台高度统一设置为8mm,凸台外径比接口内径大6mm,保证接口位置有足够的螺纹加工余量,同时凸台与腔体顶面的连接位置做了15度的拔模斜度,方便后续铸造脱模。在实际应用场景中,这类壳体安装在设备内部的安装板上时,法兰与安装板之间需要加装耐油橡胶垫片,螺栓的锁紧扭矩控制在8N·m,既可以保证密封性能,也不会因为扭矩过大导致壳体变形。

  腔体内部注油时需要保证油位没过顶部绕组的三分之二高度,既可以实现充分的冷却效果,也不会因为油位过高导致运行过程中出现溢油问题。右侧方形腔体的顶部出线口在穿线完成后需要用密封胶填充,避免冷却油顺着线缆缝隙渗出。整个结构的外形尺寸控制在长120mm、宽80mm、总高度65mm的范围内,不会占用过多的设备内部安装空间,同时各个接口的位置都预留了足够的操作空间,后期维护时不需要拆卸整个壳体就能完成注油、接线等操作。建模时所有的棱边都做了倒角处理,外部棱边采用C1倒角,内部棱边采用R2圆角,既可以避免加工与安装过程中划伤操作人员,也能减少内部油液流动时的阻力,避免杂质在直角位置堆积。安装法兰的底面做了平面度要求,整个平面的平面度公差控制在0.05mm以内,保证安装后密封垫片受力均匀,不会出现局部渗漏的问题。两个腔体的内部型腔都做了拔模处理,拔模斜度设置为2度,方便铸造后的型芯脱出,同时也能减少加工余量,降低后续机加工的成本。
