多通异形流体转接接头结构设计

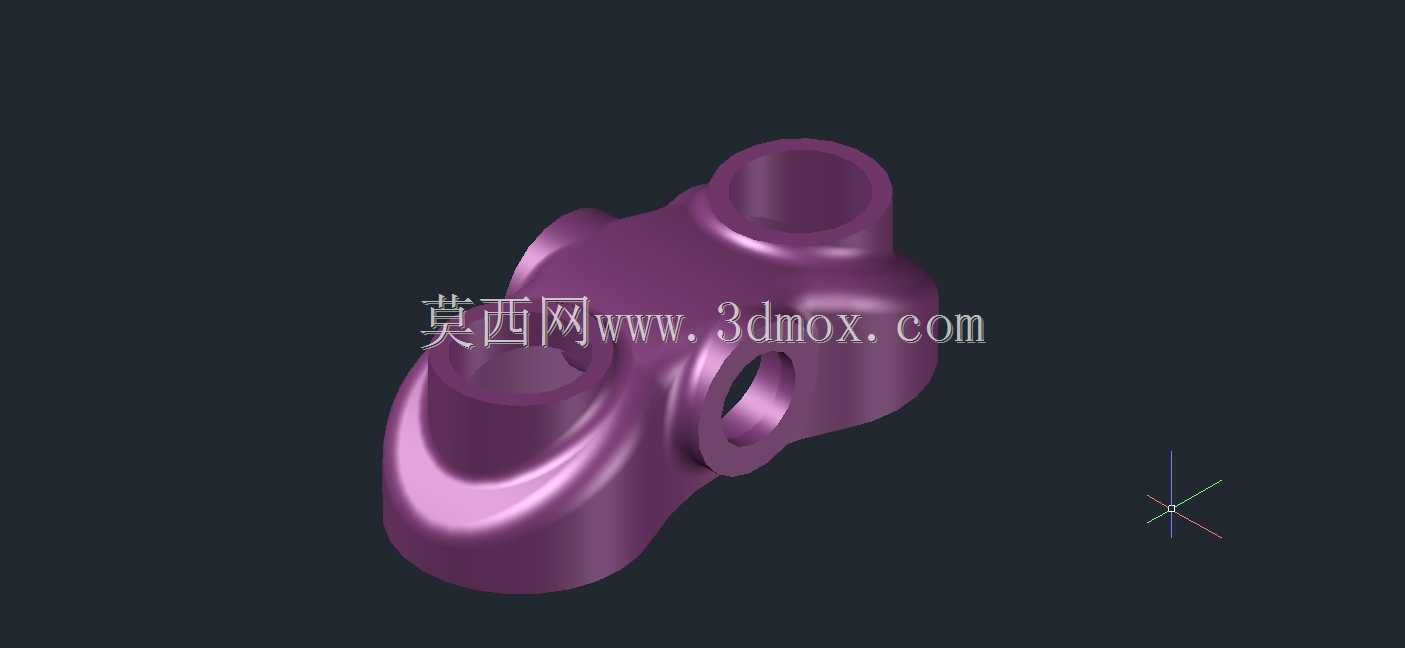

　　这类多通异形转接接头，主要应用在紧凑型流体输送回路的管路交汇节点，常见于小型液压动力单元、实验台流体分配模块、特种装备的狭小舱室管路布局场景，用来替代多个标准直角接头、直通接头拼接的组合方案，减少管路连接点的泄漏风险，同时压缩整体安装占用空间。从结构功能来看，该构件设置了三个不同朝向的接口，其中两个接口轴线呈空间异面夹角，第三个接口垂直于主体曲面的法向布置，可同时实现三路流体的汇流或者分流，接口内壁做了等径光滑过渡处理，避免流体在转向过程中产生过大的局部压损，减少紊流带来的管路振动与噪声。

　　主体采用一体化曲面成型设计，没有拼接焊缝或者装配接缝，整体承压能力远高于拼接式接头组件，曲面过渡区域的壁厚做了均匀化处理，在高压流体脉冲载荷作用下，不会出现局部应力集中导致的开裂问题。设计过程中，首先要梳理三个外接管路的走向边界，确定各接口的空间坐标与轴线角度，避免安装后和周边其他构件产生干涉；主体外轮廓采用连续顺滑的曲面构建，一方面是为了优化流体在腔体内部的流道走向，让不同方向汇入的流体能够平缓转向，另一方面也能减少构件自身的重量，在满足强度要求的前提下尽可能去除冗余材料。接口端部预留了标准管螺纹的加工余量，可直接适配常用的液压管、气动管接头，安装时不需要额外制作转接衬套，降低现场装配的复杂度。

　　从安装边界来看，该构件的最大外轮廓尺寸适配直径80mm以内的安装空间，三个接口的中心距控制在紧凑范围内，可直接固定在安装面板或者阀块表面，不需要额外预留过大的操作空间；主体曲面的弧度设计充分考虑了扳手操作的空间余量，拧紧接头时不会因为曲面干涉导致工具无法卡紧。在流道设计上，内部交汇位置做了圆角过渡处理，避免直角拐角造成的流体滞留，对于输送有一定粘度的介质时，能够减少介质在腔体内的残留，降低回路清洗的难度。构件的壁厚根据常规1.6MPa工作压力做了校核，曲面区域的最小壁厚满足承压要求，同时在外接接口的根部做了局部加厚处理，抵消管路装配时产生的弯矩载荷，避免接口根部因为受力过大出现断裂。

　　这类异形接头相比标准件组合的方案，最大的优势在于可以根据实际管路走向定制接口角度，在布局非常紧凑的设备内部，不需要刻意调整管路走向来适配标准接头的角度，能够大幅缩短管路的总长度，减少管路弯折带来的压损，同时降低管路装配的工时成本。建模过程中需要重点关注曲面的连续性，确保外表面和接口端面的衔接处没有突兀的棱角，一方面是为了后续加工时刀具路径能够顺滑过渡，减少精加工的刀痕，另一方面也能避免应力集中点的产生，提升构件的疲劳寿命。对于需要轻量化设计的应用场景，还可以在主体非承压的曲面区域做局部挖空处理，进一步降低构件重量，同时不影响整体的结构强度。实际选型应用时，需要根据输送介质的特性选择对应的材质，输送常规液压油时可采用铝合金或者碳钢材质，输送腐蚀性介质时可更换为不锈钢或者工程塑料材质，模型的曲面参数可直接调整壁厚来适配不同材质的强度要求，不需要重新构建整体外形。
