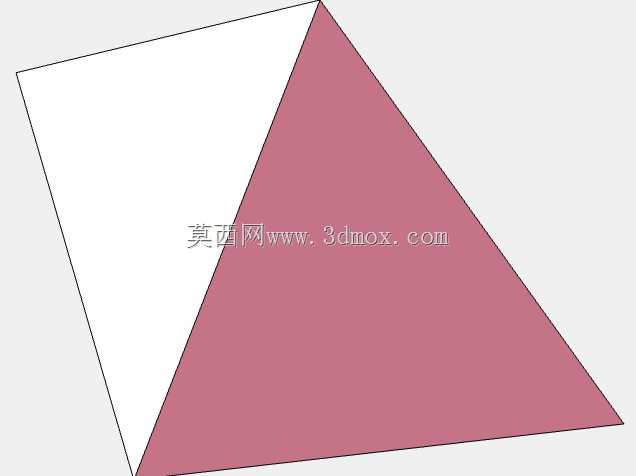

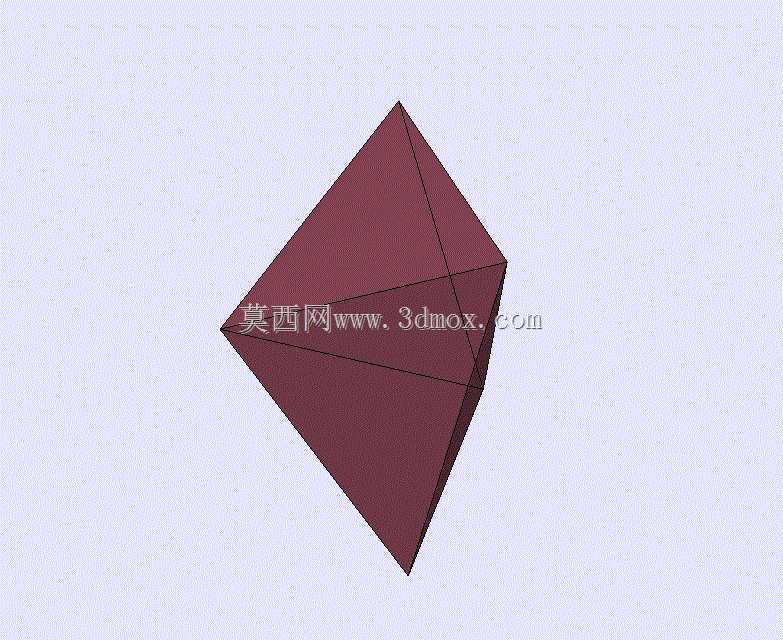

三角双锥约翰逊多面体几何结构造型

项目分类:通用机械零部件 发布时间:2024-12-23 ID:866723
  • 三角双锥约翰逊多面体几何结构造型
  • 三角双锥约翰逊多面体几何结构造型
  • 三角双锥约翰逊多面体几何结构造型

在机械结构设计、几何教学演示、光学元件构型开发等场景中,这类三角双锥结构的实体造型有着不可替代的应用价值。从几何本质来看,该结构属于约翰逊实体范畴,由两个底面全等的正三棱锥沿底面贴合拼接而成,所有棱边长度保持一致时,整体形成完全对称的双尖锥构型,不存在额外的切削或拼接面,每一个三角面均为全等的正三角形,面与面之间的二面角经过精确计算,能够保证结构在空间中的完全对称性。

在实际工程应用中,这类规则多面体结构常被用作光学反射棱镜的基础构型参考,当对光线进行多次折返调整时,对称的三角面可以保证光线入射、反射角度的一致性,减少光路调校的误差;在数学几何教学领域,该实体模型可以帮助学习者直观理解空间多面体的面、棱、顶点数量关系,掌握约翰逊实体的构型逻辑,区别于柏拉图立体、阿基米德立体的结构差异;在特种工装夹具的定位结构设计中,这类对称双锥结构可以作为对中定位的核心元件,依靠锥面的自定心特性,实现轴类、套类零件的快速装夹定位,相比单锥结构,双锥构型可以从两个方向提供定位支撑,提升装夹的稳定性,避免零件装夹过程中的偏斜问题。

从设计思路层面来看,构建该三维模型时,首先需要确定基准正三角形的边长参数,以此作为所有棱边的统一尺寸基准,先完成单个正三棱锥的建模,保证三棱锥的三个侧面与底面的二面角符合正三棱锥的几何计算值,顶点在底面的投影完全落在正三角形的中心位置,随后通过基准面镜像的方式,将单个三棱锥沿底面所在平面对称复制,拼接形成完整的双锥结构,建模过程中需要对拼接面进行合并处理,消除重合面的冗余几何元素,保证实体的拓扑结构完整,不存在破面、重叠面等问题,方便后续导入仿真软件进行结构力学分析,或是导入加工编程软件生成数控加工程序。

关于外形尺寸与安装边界,该结构的整体尺寸可根据实际应用场景进行比例缩放,当作为光学棱镜使用时,整体外接圆直径通常控制在10-50mm区间,棱边需要做0.1-0.3mm的倒角处理,避免锐边崩损,安装时需要依托其中一个三角面作为安装基准面,预留出0.5mm以上的安装贴合区域,保证固定时的接触面积足够,不会出现应力集中导致的结构破损;当作为教学演示模型使用时,整体尺寸可放大至100-200mm,表面做哑光处理,减少反光对观察的影响,底部可增加小型安装底座,方便放置在展示台面上;当作为定位元件使用时,两个锥尖部位需要做淬火处理提升表面硬度,安装部位需要设计对应的夹持卡槽,卡槽与三角面的贴合间隙控制在0.02mm以内,保证定位精度满足工装使用要求。

在结构力学特性方面,该三角双锥结构属于典型的空间桁架等效实体,当受到沿中心轴线方向的压力时,所有棱边均匀承受压应力,应力分布均匀,不存在明显的应力集中区域,相比同体积的立方体结构,其比强度更高,在轻量化结构设计中可以作为点阵填充单元使用,将多个三角双锥单元阵列拼接,形成的点阵结构可以在保证结构强度的前提下大幅降低整体重量,这类点阵填充结构目前已经在航空航天零部件的轻量化设计、3D打印轻量化工装的开发中得到逐步应用,通过调整单元的尺寸、壁厚参数,可以匹配不同场景下的强度、重量需求。建模过程中还需要注意,所有相邻面之间的夹角需要保持几何精度,角度误差控制在0.1度以内,否则会破坏结构的完全对称性,影响其在光学、定位场景下的使用效果,对于需要进行3D打印加工的场景,模型需要预留0.2-0.5mm的加工余量,应对打印过程中的收缩变形,保证最终成品的尺寸精度符合设计要求。
