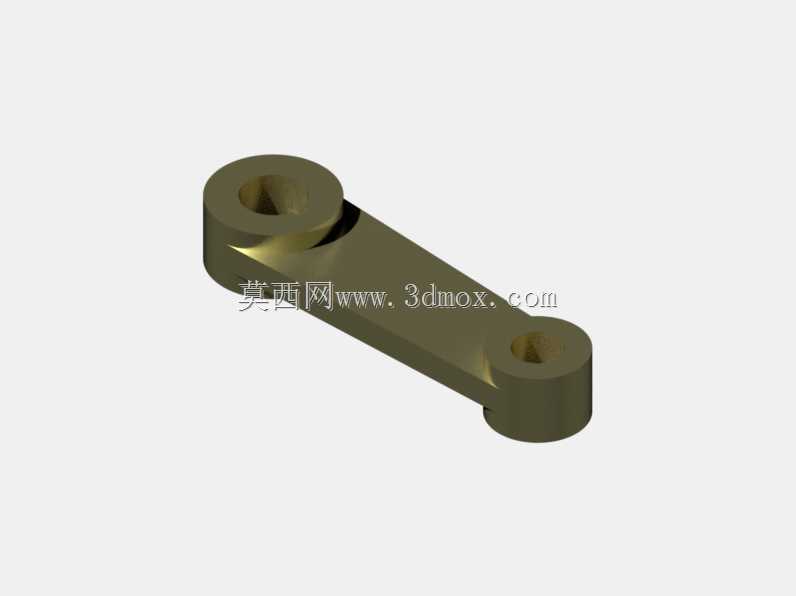

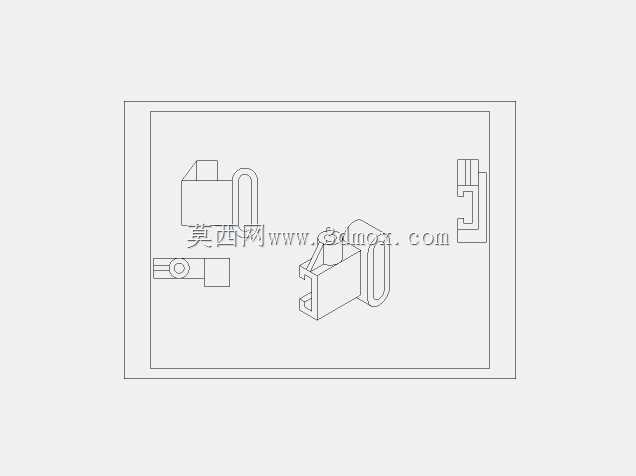

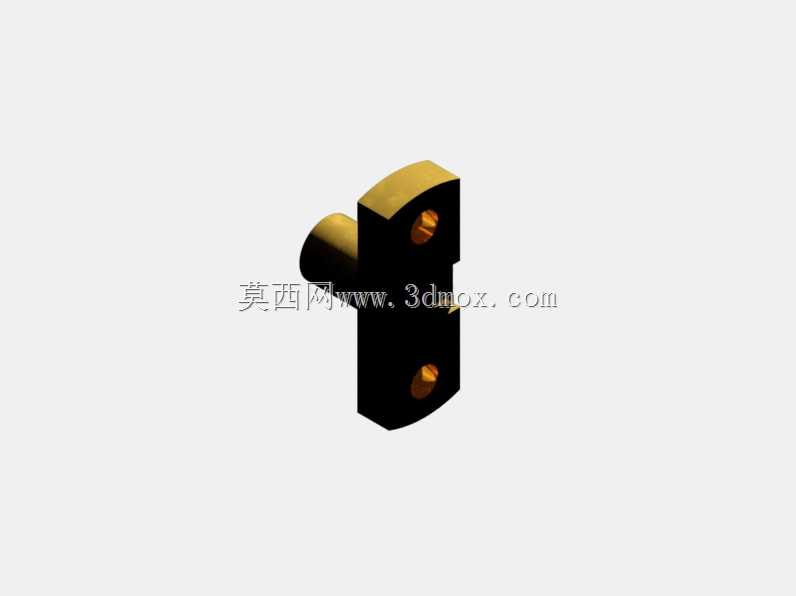

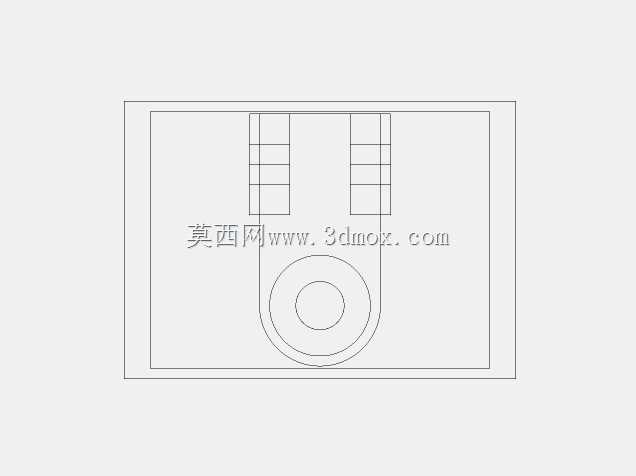

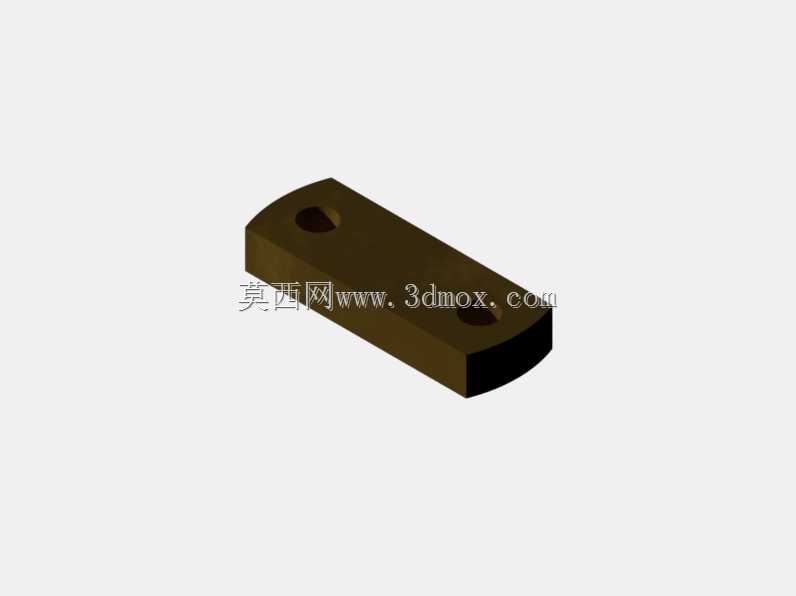

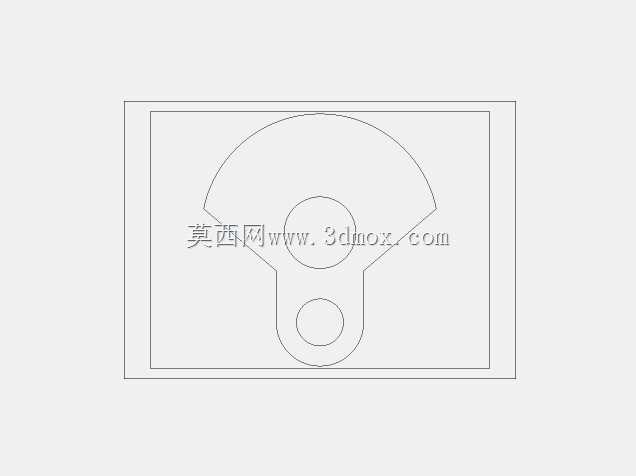

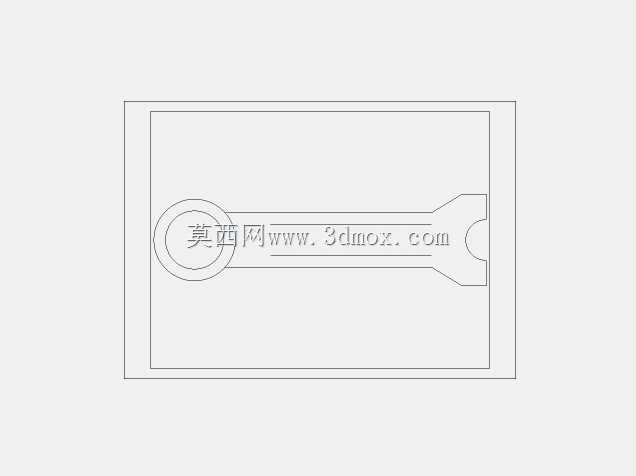

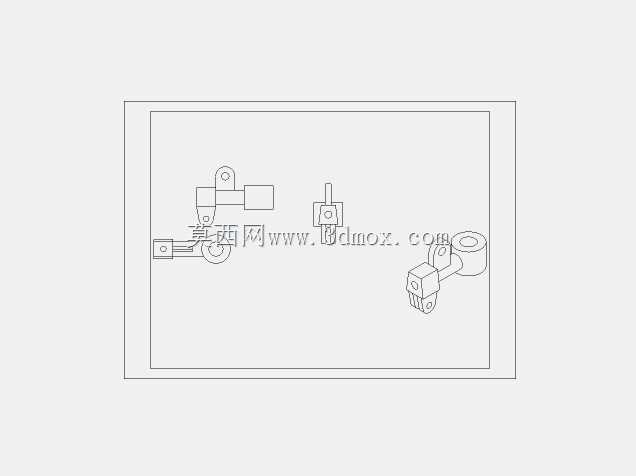

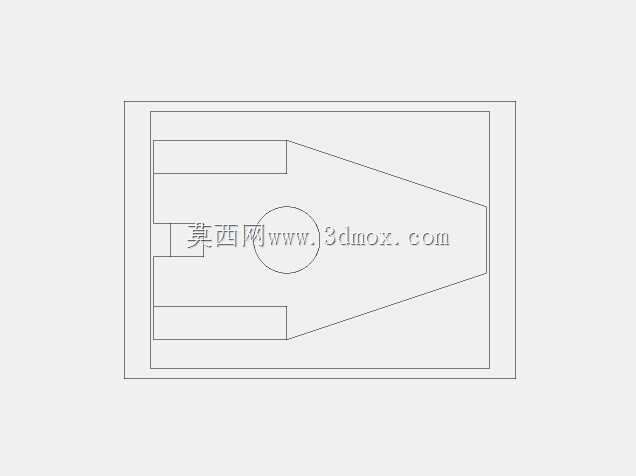

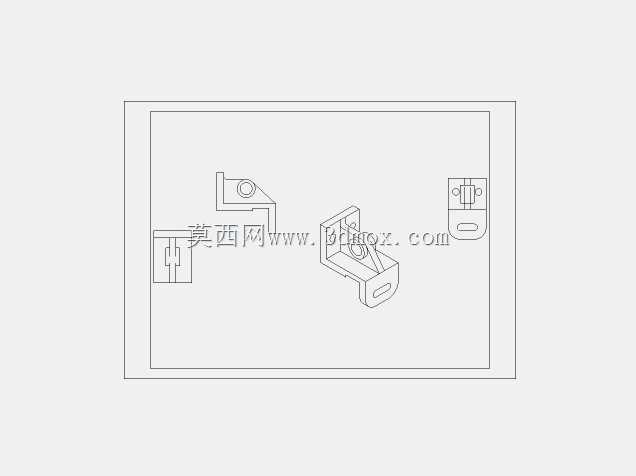

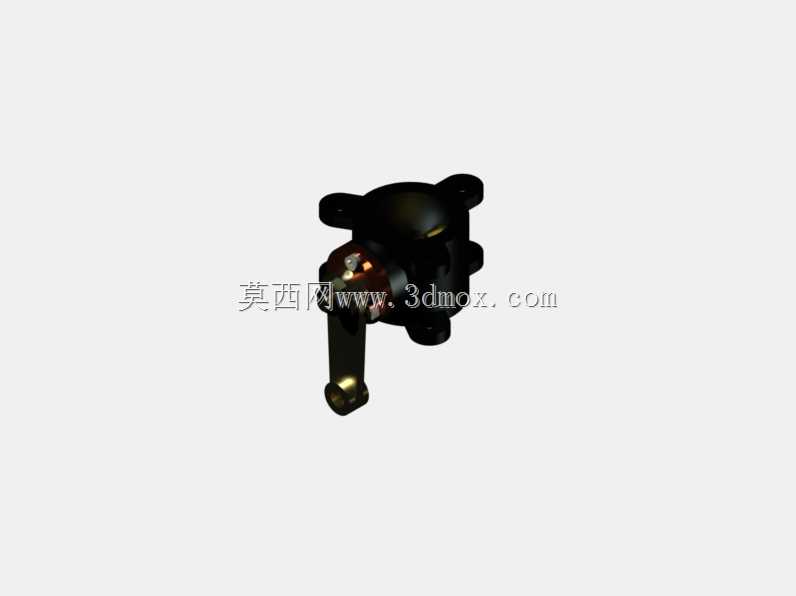

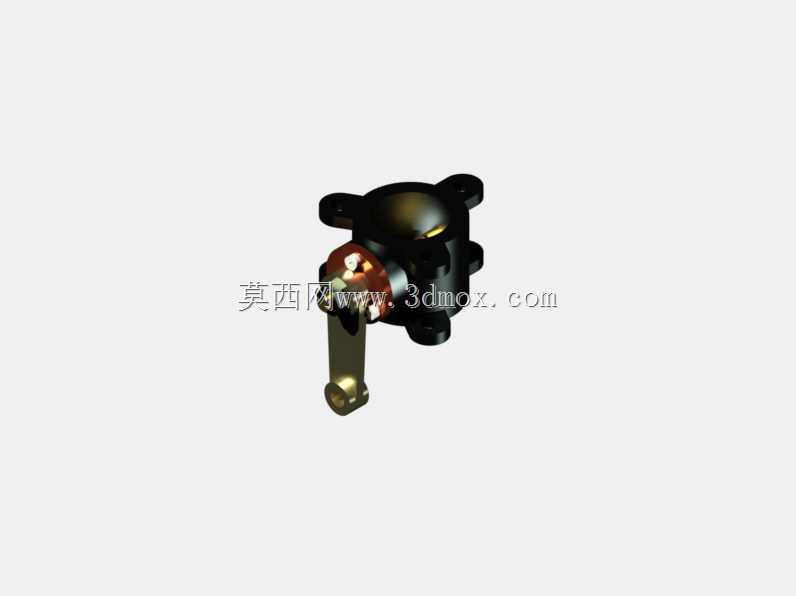

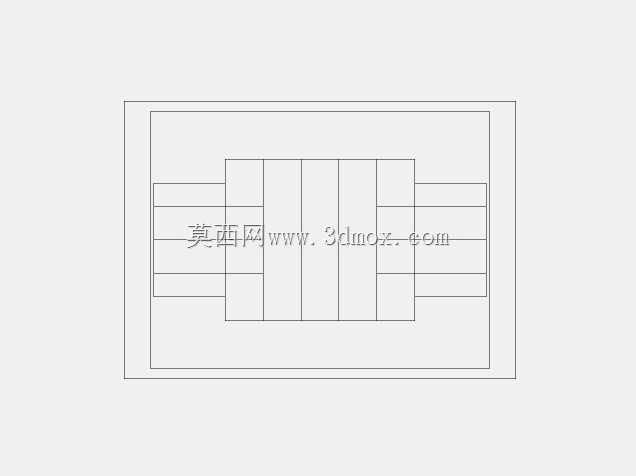

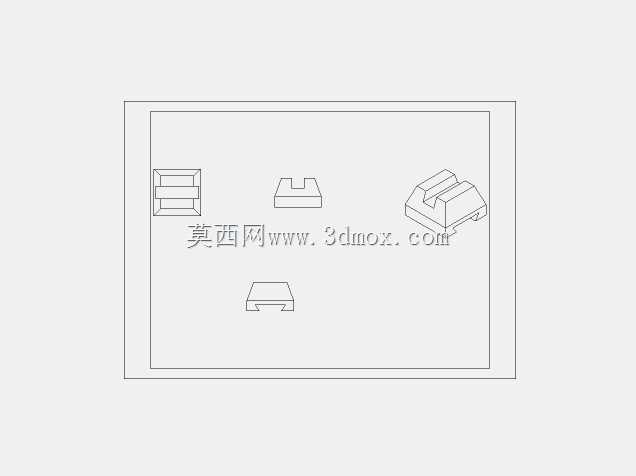

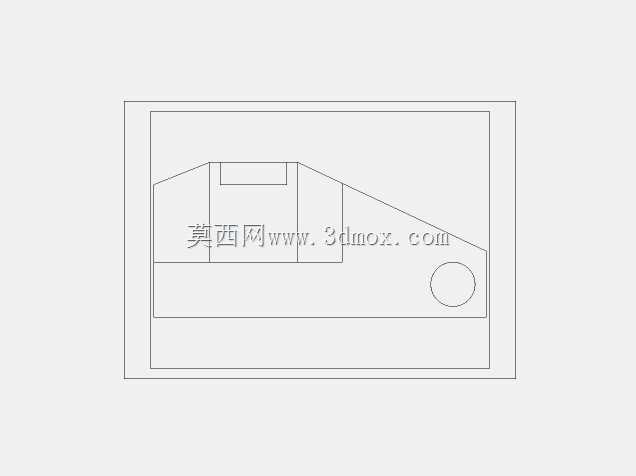

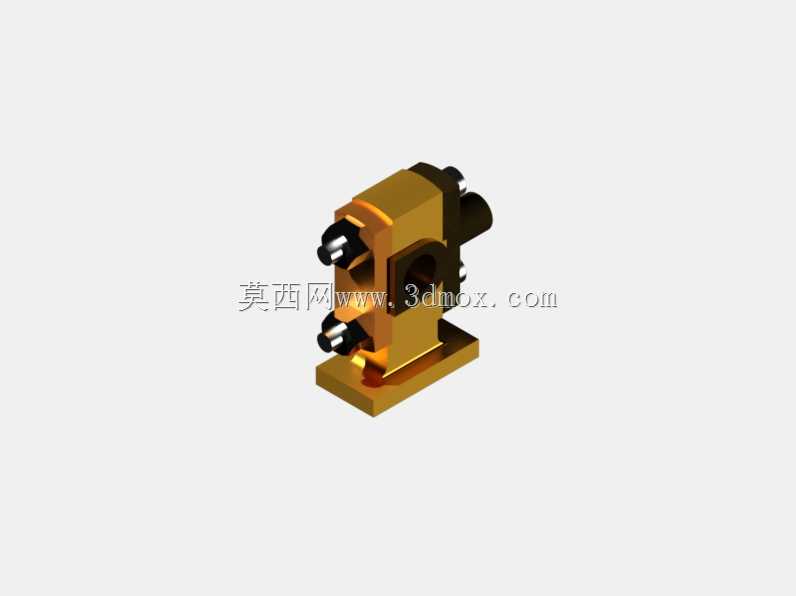

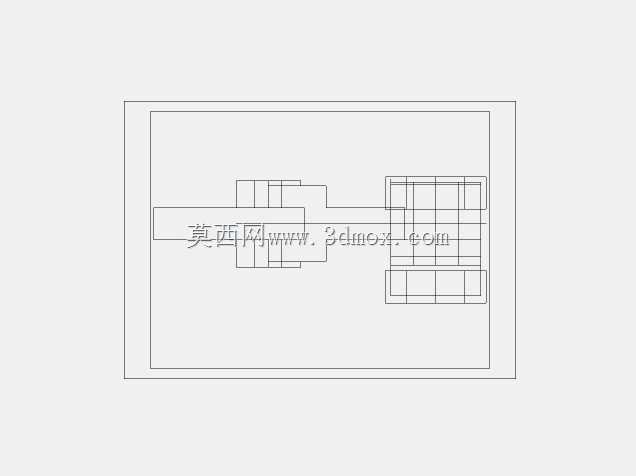

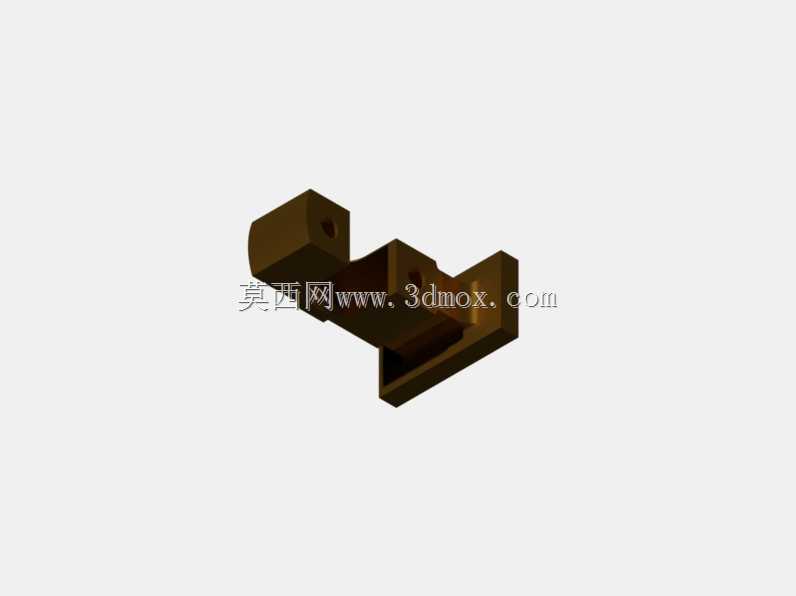

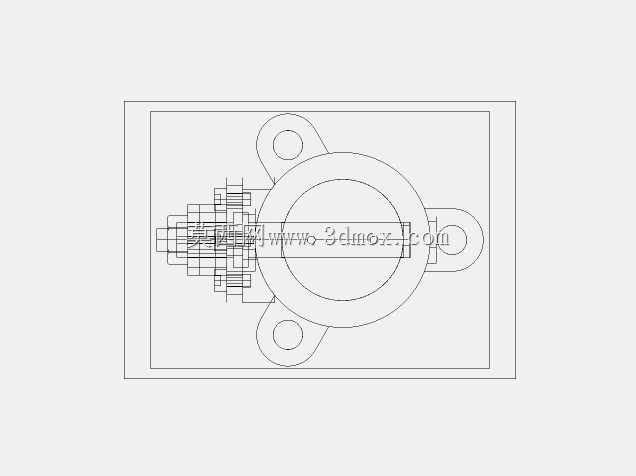

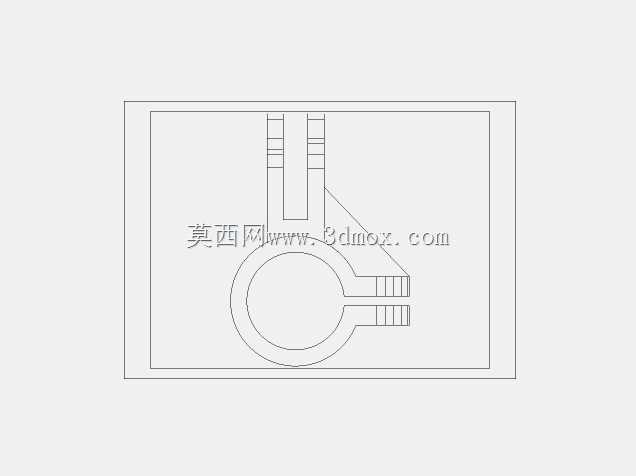

双孔连杆机械结构三维练习参考模型

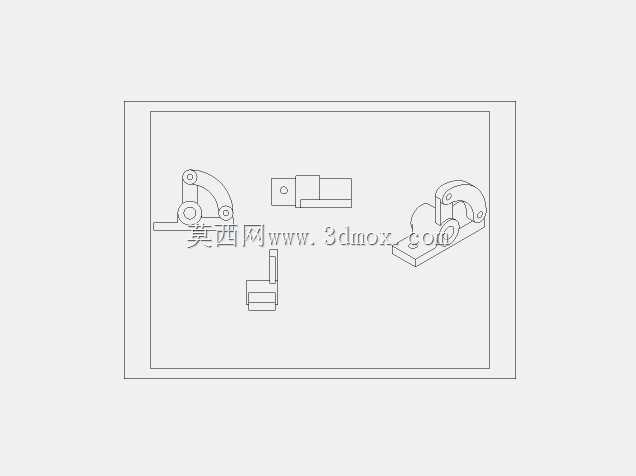

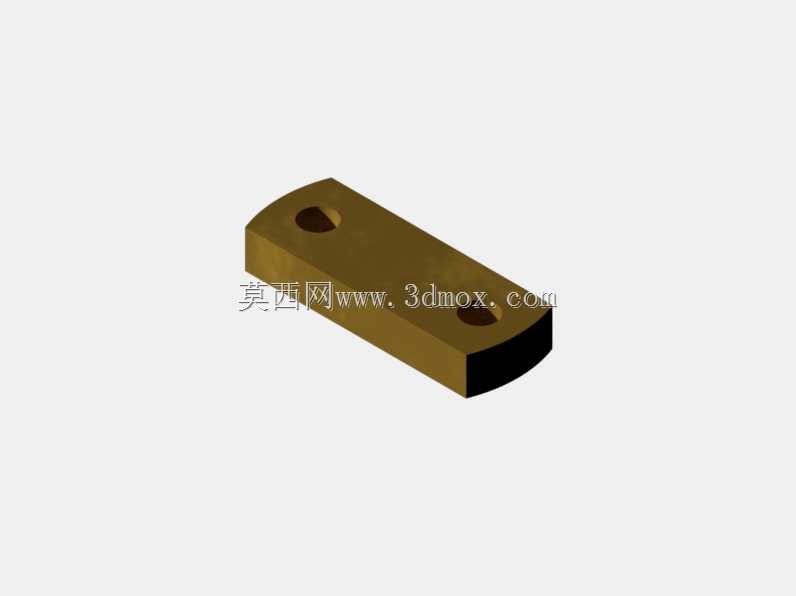

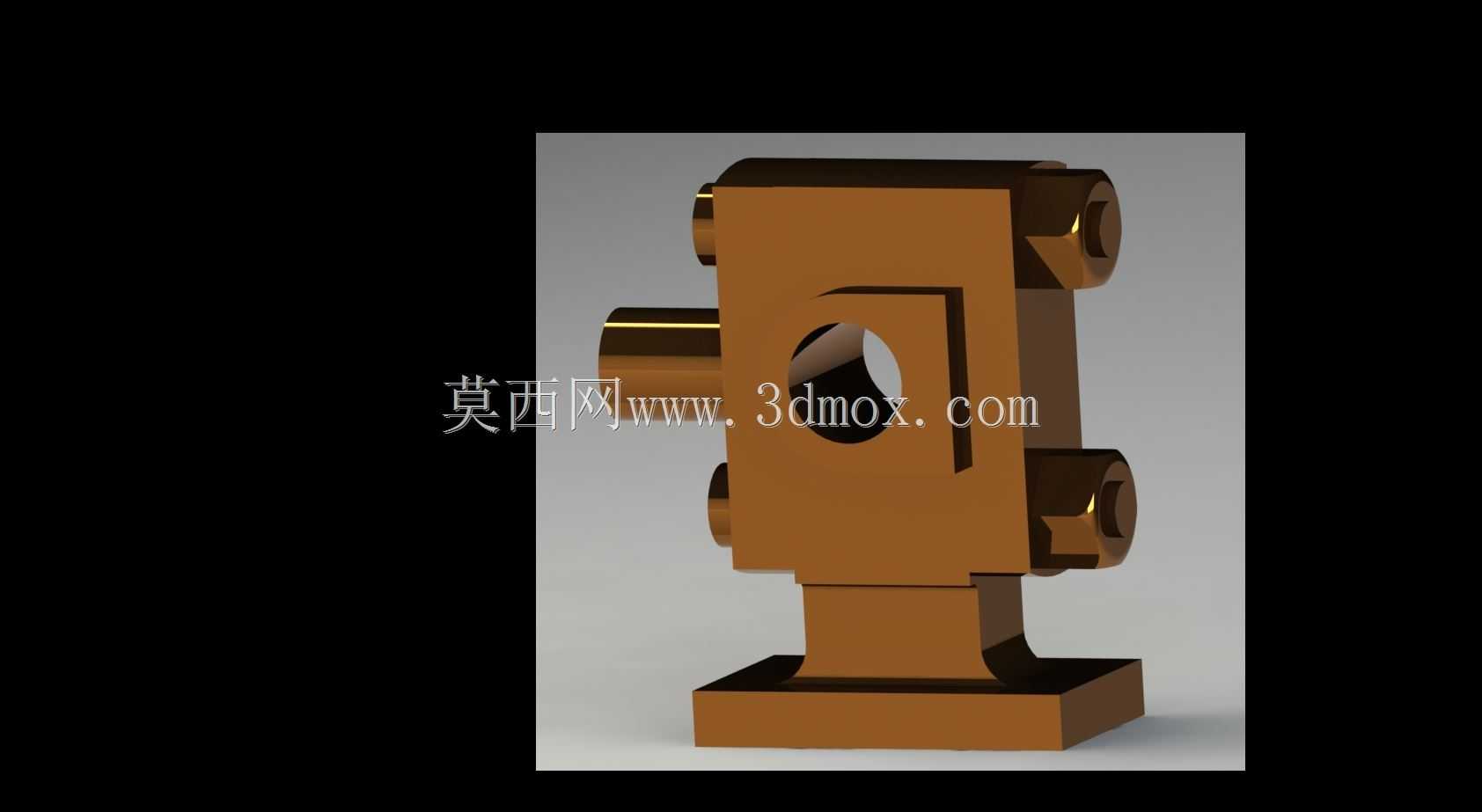

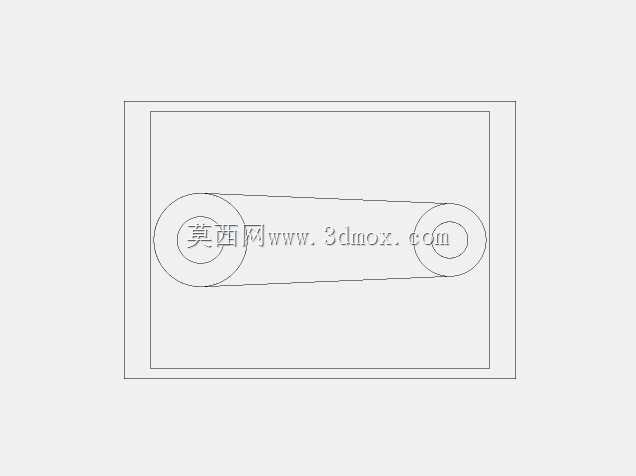

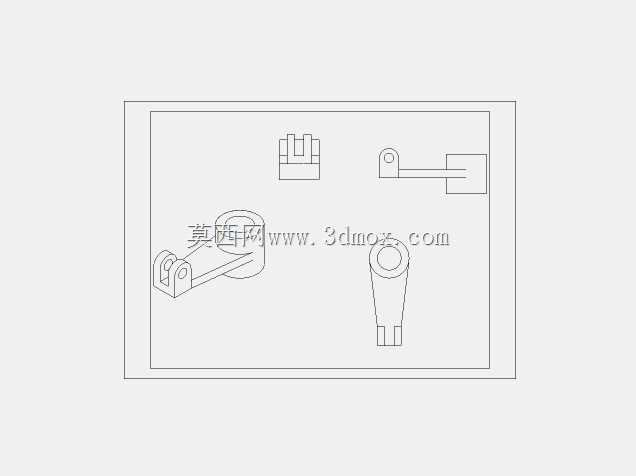

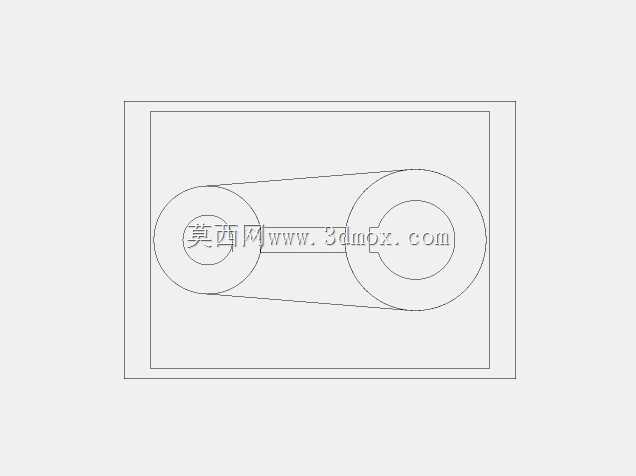

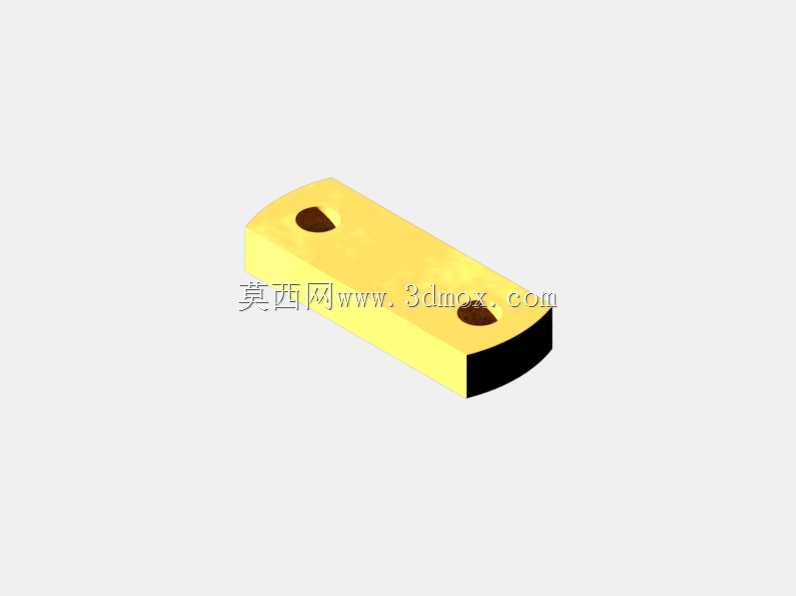

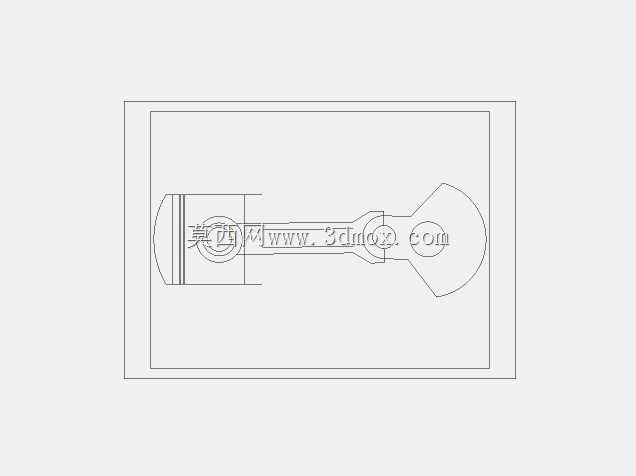

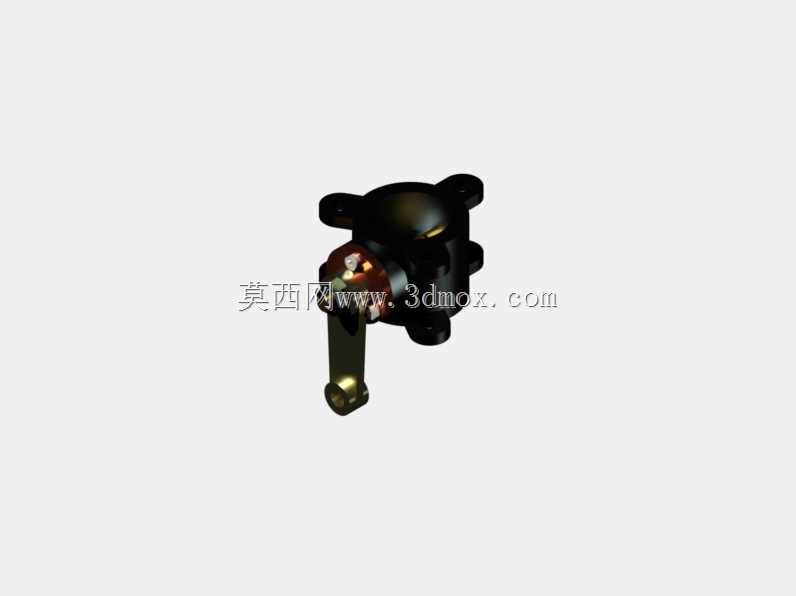

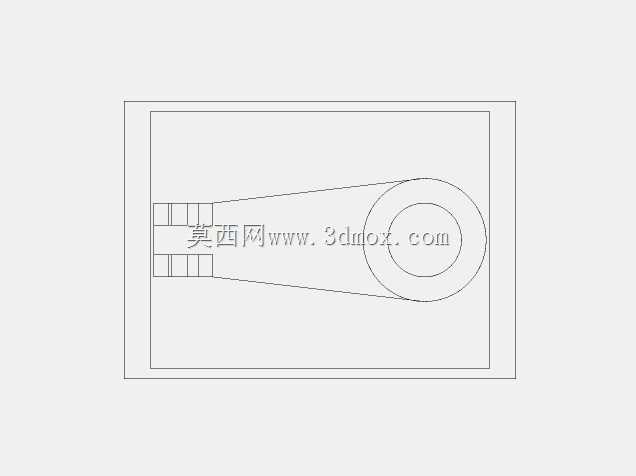

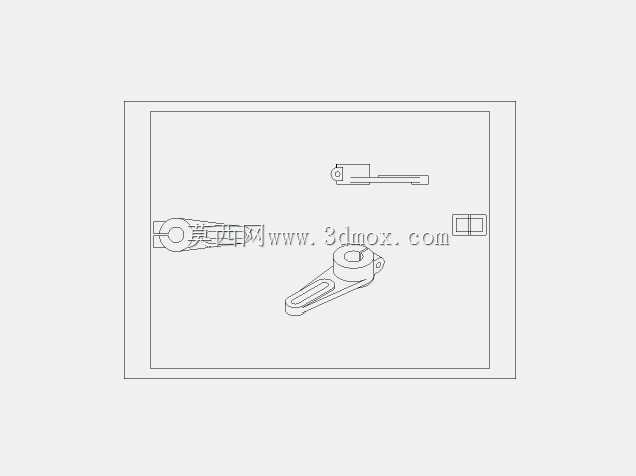

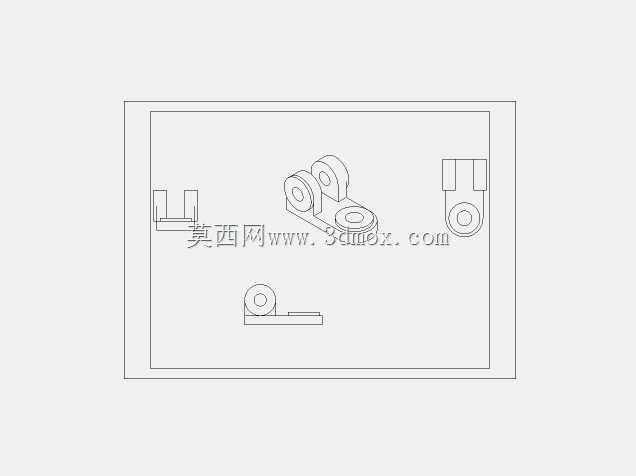

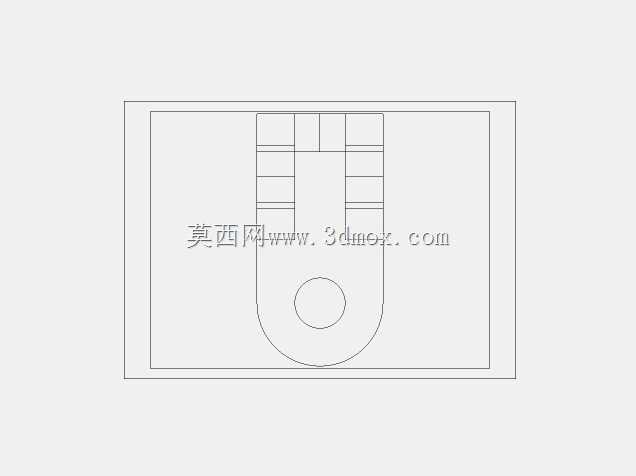

　　在各类平面连杆传动机构中，双孔连杆是应用频次极高的基础铰接传动件，这类零件广泛出现在压力机曲轴传动单元、内燃机配气机构、轻工机械往复进给机构、自动化生产线连杆式取料模组中，核心作用是传递铰接点之间的回转动力，将主动端的圆周运动转化为从动端的指定摆角或往复直线运动，是运动转换链路里不可缺少的中间传力构件。从结构设计逻辑来看，这类连杆的两个同轴度要求极高的铰接孔，分别对应主动曲柄销轴与从动摆杆销轴的安装位，设计时首先要根据机构的运动行程确定两孔中心距，这个尺寸直接决定从动端的运动幅度，一旦中心距偏差超过0.02mm，就会导致机构运动卡滞、销轴偏磨，严重时还会出现运动死点，造成整套传动单元负载骤增烧毁驱动件。杆身截面采用变厚度圆弧过渡设计，并非简单的等宽矩形结构，靠近两端孔位的位置做了加厚凸台处理，一方面是为了增加孔位的轴向配合长度，提升销轴安装后的接触面积，降低单位面积承压，避免长期交变载荷下孔位出现椭圆变形；另一方面杆身中间段做了等强度减薄，在保证整体抗弯、抗扭强度满足额定载荷要求的前提下，尽可能降低零件自身重量，减少高速往复运动时产生的惯性冲击，降低驱动端的动力损耗。

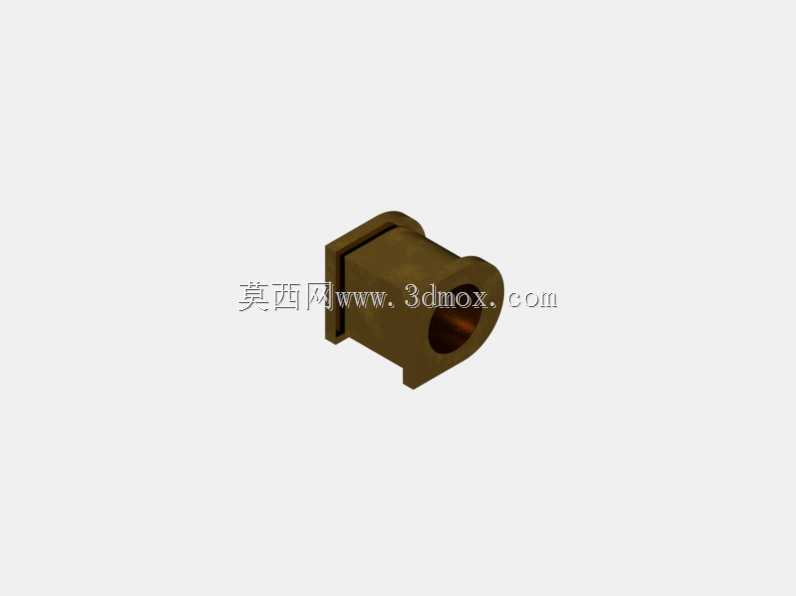

　　两端铰接孔的内径尺寸需要和配套的铜套、滚针轴承外径做过渡配合设计，孔内壁的粗糙度要求控制在Ra1.6以内，保证压装衬套后不会出现衬套打滑、转动的问题，孔的端面和孔轴线的垂直度公差需要控制在0.01mm以内，避免安装后销轴出现倾斜，导致连杆运动平面发生偏移，和相邻构件产生运动干涉。从安装边界来看，这类连杆安装时需要在两个铰接孔位预留足够的销轴窜动间隙，同时要校核连杆摆动全行程范围内的外轮廓包络空间，杆身外侧的圆弧倒角除了去除加工毛刺避免应力集中外，也能减少运动过程中和周边护罩、管线的刮擦风险。

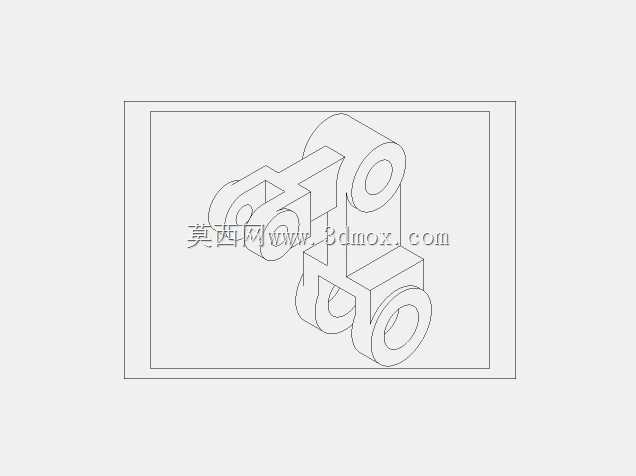

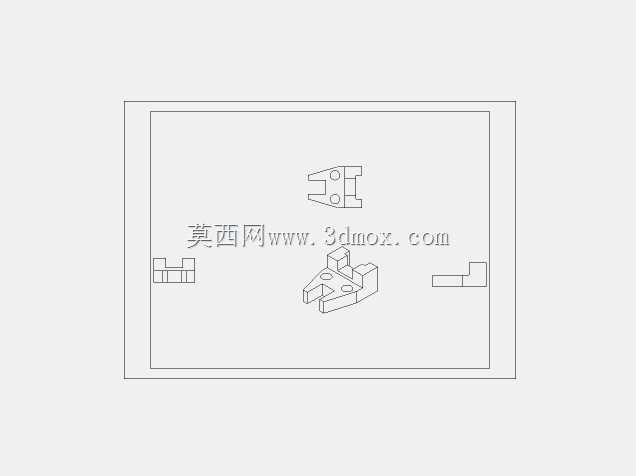

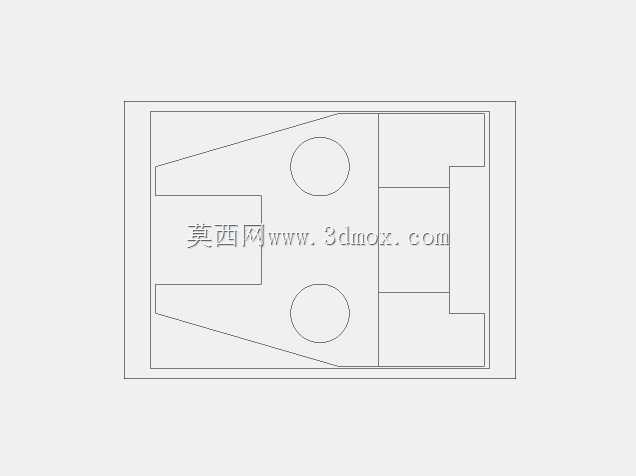

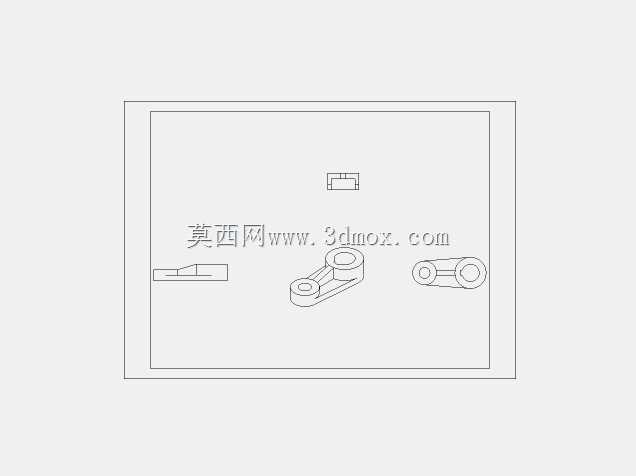

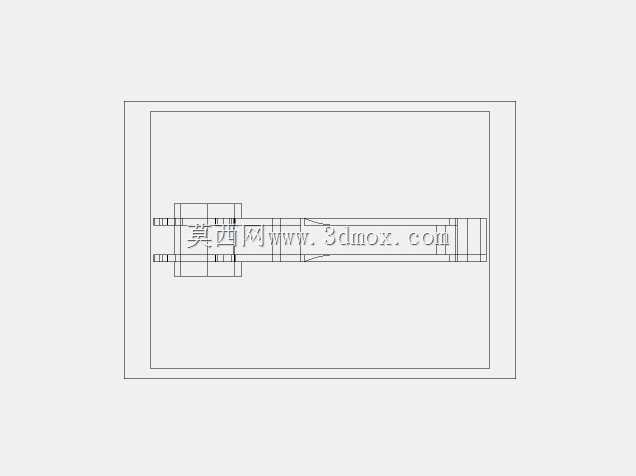

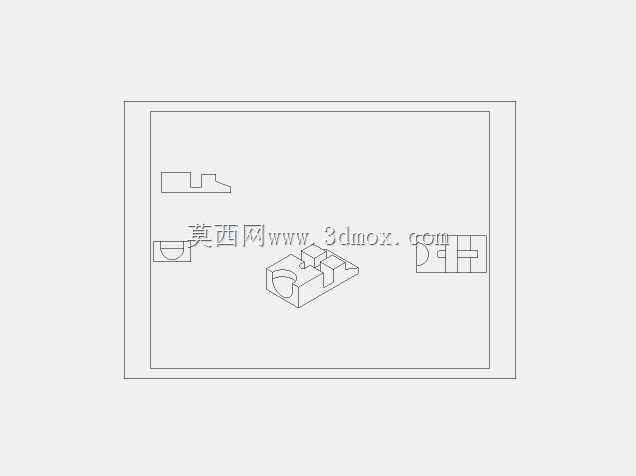

　　在实际建模练习过程中，需要重点关注两端凸台和杆身过渡位置的圆角处理，这个位置是应力集中高发区，如果圆角半径过小，长期承受交变拉压载荷时很容易在过渡位置萌生疲劳裂纹，最终导致连杆断裂失效；同时两个孔的同轴度、孔端面与杆身基准面的平行度，都是建模和后续工程图输出时需要重点标注的形位公差项，这类参数直接决定零件加工完成后能否顺利装配、能否满足长期运行的可靠性要求。不同于复杂的曲面类零件，这类连杆属于典型的规则机械传动件，建模过程可以很好地练习拉伸、凸台创建、孔特征、圆角过渡、基准面建立等基础三维建模操作，也能帮助初学者理解机械传动零件的设计逻辑，建立公差配合、安装边界、强度校核的基础工程思维，避免只做外观建模而忽略零件实际工程属性的问题。

　　在实际设备维护场景中，这类连杆也是常见的易损备件，长期运行后孔位衬套磨损、杆身变形都是常见故障，准确的三维模型可以帮助维修人员快速测绘加工替换件，减少设备停机等待时间，也能在设备改造时通过调整连杆中心距，快速修改从动端的运动行程，适配新的工艺动作要求。建模时还需要注意杆身的拔模角度、加工工艺性，比如两端孔位要预留钻削加工的退刀空间，杆身平面要方便铣削加工装夹，避免出现无法加工的倒扣结构，这些细节都是机械设计过程中需要兼顾的点，也是这类基础零件建模练习需要掌握的核心内容。
