带径向通孔的环形转向连接接头结构

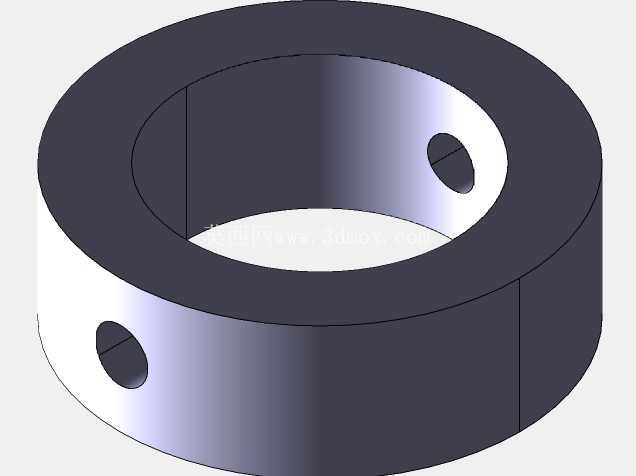

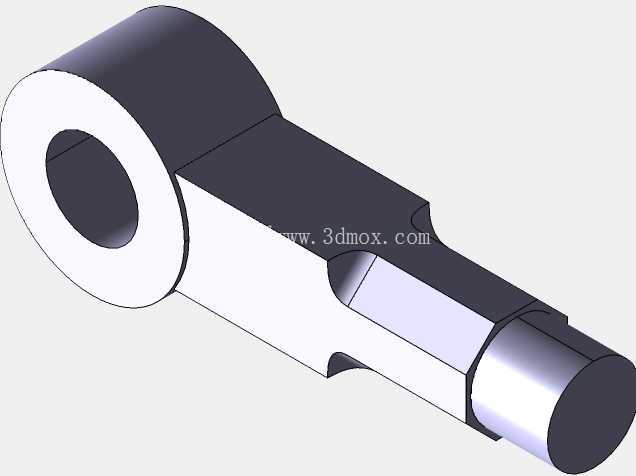

　　这类带径向对称通孔的环形接头，在多类需要周向固定、扭矩传递的机械连接场景中应用广泛，常见于小型传动机构的轴系连接、转向机构的关节衔接部位，也可作为管路系统中带旁通接口的连接衬套使用，核心作用是实现两个同轴部件的周向锁止，同时通过径向孔完成定位销穿装、润滑介质注入或者旁通管路对接的功能。从结构特性来看，零件主体为等壁厚环形套筒结构，内孔为主要的配合面，加工时需要严格控制内孔的圆柱度与表面粗糙度，保证和对接轴类零件的配合间隙处于设计公差范围内，避免出现配合过松导致的传动旷量，或是配合过紧造成的装配卡滞。

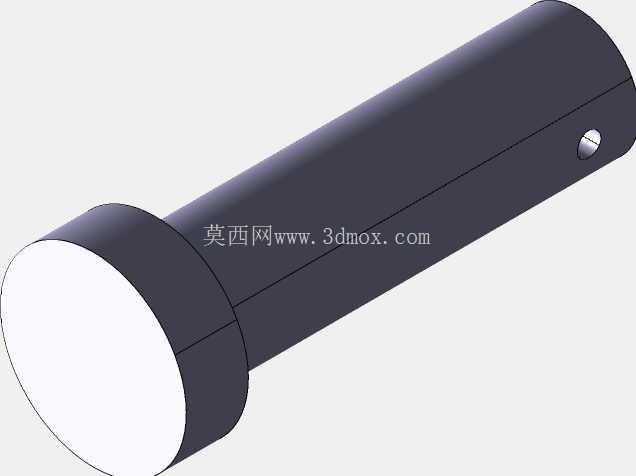

　　环形主体的两个端面上设计有对称分布的径向通孔，孔的轴线垂直于套筒的中心轴线，且两个孔处于同一径向平面上，这类孔的作用根据实际使用场景有所区分，在转向连接场景下，孔内穿装圆柱销，实现套筒和内部轴件的周向固定，传递转向过程中的扭矩，避免轴和套筒之间出现相对转动；在作为衬套使用的场景下，径向孔可作为润滑油注入口，工作过程中可通过该孔向配合面注入润滑脂，降低相对转动时的摩擦损耗，延长部件使用寿命。设计这类零件时，首先要根据对接轴的直径确定内孔的基本尺寸，配合公差根据载荷大小选择，轻载传动场景下可选用间隙配合，重载冲击场景则需要选用过渡配合加键销辅助固定。套筒的外径尺寸需要根据承受的扭矩大小计算壁厚，保证在最大工作扭矩下环形截面的剪切应力处于材料许用应力范围内，避免出现套筒开裂变形的问题。径向通孔的位置需要避开套筒的应力集中区域，通常设置在套筒轴向长度的中点位置，保证受力时两个端面的载荷分布均匀，孔的直径需要和选用的定位销或者油嘴尺寸匹配，孔口位置需要做倒角处理，既方便销件的装配导入，也能去除加工毛刺避免应力集中。

　　安装边界方面，这类环形接头的轴向长度需要小于对接部位的安装空间长度，装配时套筒两端需要预留一定的轴向间隙，避免工作过程中受热膨胀出现轴向顶死的问题；径向方向上，套筒外径和外部安装座之间需要根据是否存在相对转动确定配合关系，如果套筒需要随轴同步转动，外部需要预留足够的转动空间，避免和周边部件发生运动干涉，如果套筒作为固定衬套使用，外径则需要和安装座孔采用过盈配合，防止衬套随轴转动出现窜动。实际建模过程中，需要重点关注内孔和径向孔的相贯线处理，工程图标注时需要明确径向孔相对于内孔轴线的位置度公差，保证装配时销件可以顺利穿过两个对齐的径向孔，不会出现孔位错位导致的装配失败。

　　零件的材料选择通常根据使用场景确定，普通传动场景下选用45号钢调质处理即可满足强度要求，有耐腐蚀需求的场景则可以选用不锈钢或者铝合金材质，表面做阳极氧化处理提升耐磨性能。这类零件虽然结构简单，但是在传动系统中起到的连接固定作用十分关键，设计时任何一个尺寸公差的偏差，都可能导致整个机构出现传动卡滞、连接松脱的故障，因此建模阶段需要反复核对配合尺寸、安装边界和受力情况，确保零件加工后可以直接适配对应的装配场景，不需要二次修配。
