万向联轴节传动连接结构三维设计

项目分类:通用机械零部件 发布时间:2024-12-26 ID:870844
  • 万向联轴节传动连接结构三维设计
  • 万向联轴节传动连接结构三维设计
  • 万向联轴节传动连接结构三维设计
  • 万向联轴节传动连接结构三维设计
  • 万向联轴节传动连接结构三维设计
  • 万向联轴节传动连接结构三维设计
  • 万向联轴节传动连接结构三维设计
  • 万向联轴节传动连接结构三维设计
  • 万向联轴节传动连接结构三维设计
  • 万向联轴节传动连接结构三维设计
  • 万向联轴节传动连接结构三维设计

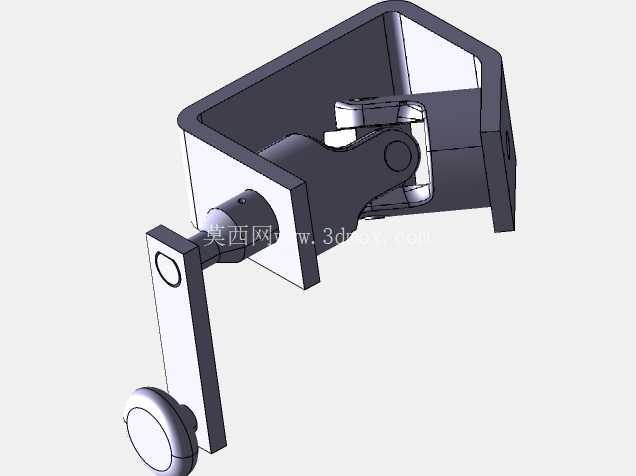

  这类万向铰接传动结构,核心应用场景集中在存在轴线夹角偏差的动力传递链路中,常见于小型操纵机构、进给传动链路、精密设备的角度补偿传动部位,区别于大扭矩重载十字轴万向节,该结构偏向轻载、小转角范围的动力与运动同步传递,可在两轴存在30度以内偏角的工况下稳定传递回转运动,不会因为安装时的同轴度误差出现卡滞、传动效率骤降的问题。从功能特性来看,该结构采用单节万向铰接设计,主动端通过带操作手柄的输入轴接入动力或操纵力,铰接副采用销轴十字连接结构,可同时实现两个正交方向的角度偏转,从动端连接方形安装基座,基座预留的安装孔位可直接与设备机架通过螺栓锁紧,不需要额外设计转接安装板。

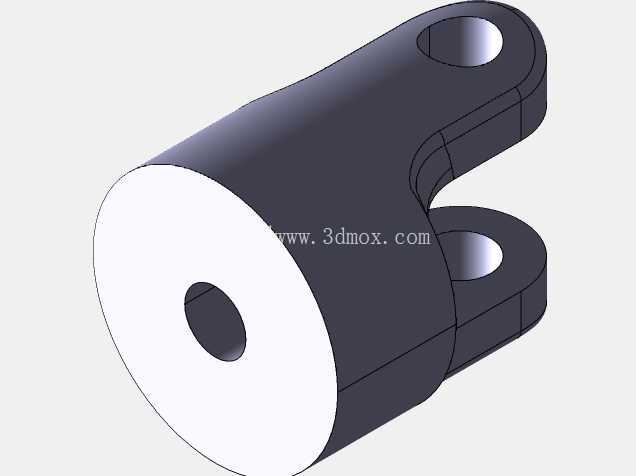

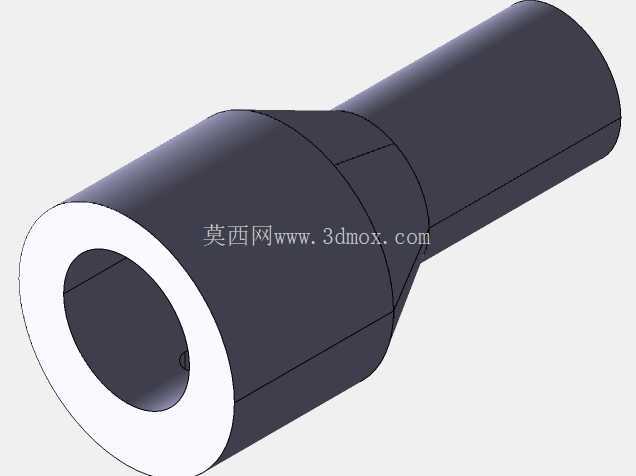

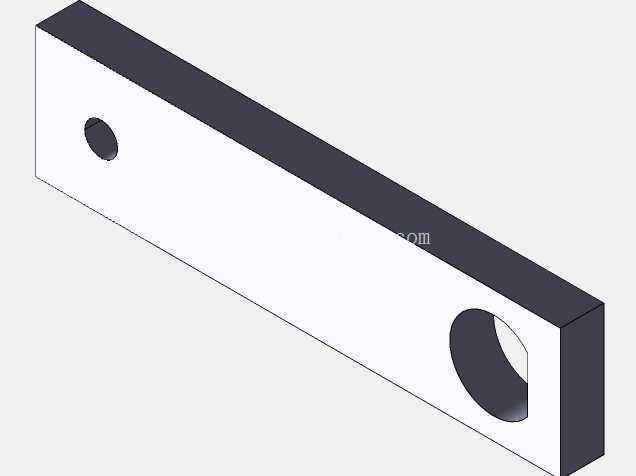

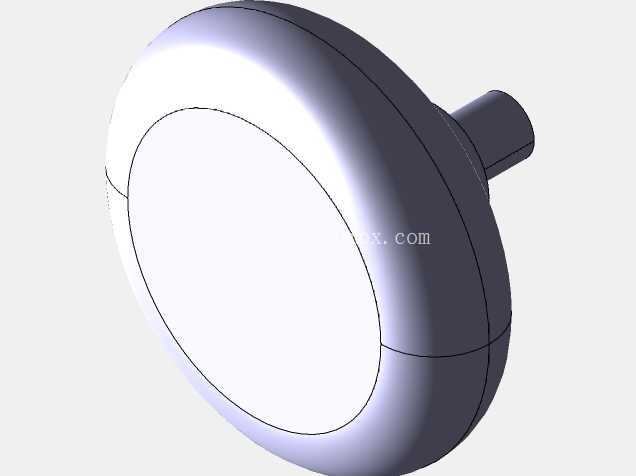

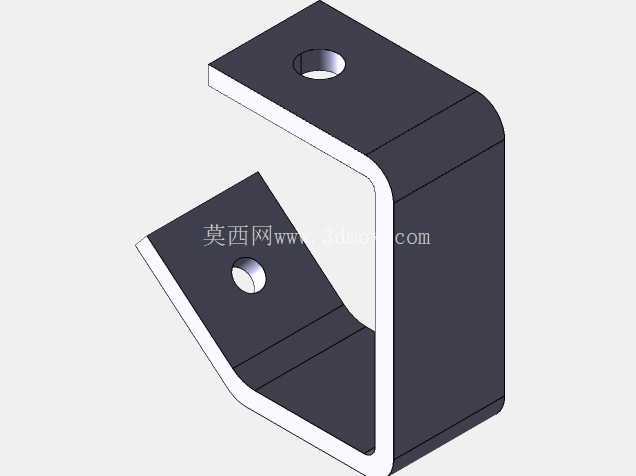

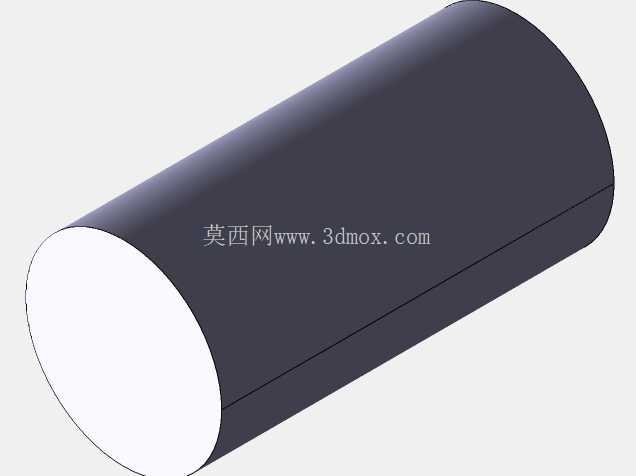

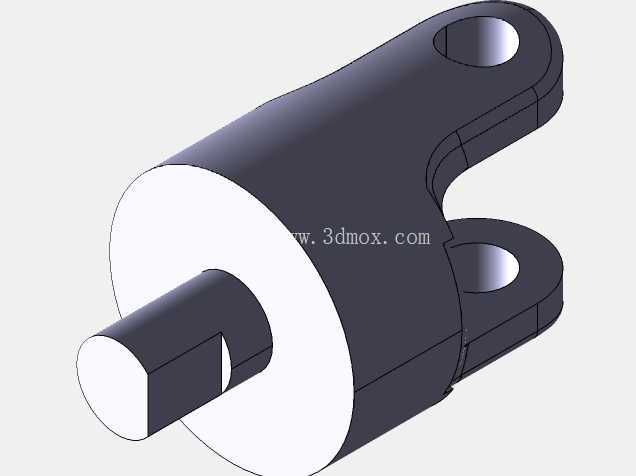

  设计过程中首先确定传动端的额定传递扭矩,按照轻载手动操纵的工况选定铰接销轴的直径,销轴与叉形接头的配合选用间隙配合,保证偏转过程中无卡滞,同时控制配合间隙在0.02mm以内,避免传动过程中出现空程回差。输入轴的轴段设计有定位轴肩,可与安装座的轴承位配合实现径向定位,轴端伸出段预留的手柄安装位可直接连接操纵手轮或操作杆,手轮的偏心距按照操作力不超过15N的标准设计,保证手动操作时的施力舒适度。方形安装基座的壁厚按照受力工况做了等强度优化,基座侧壁厚度在铰接受力部位加厚2mm,非受力部位适当减薄,在保证结构刚性的前提下控制整体重量,基座的安装孔位采用沉头设计,螺栓锁紧后头部不会突出安装面,避免与周边运动部件发生干涉。

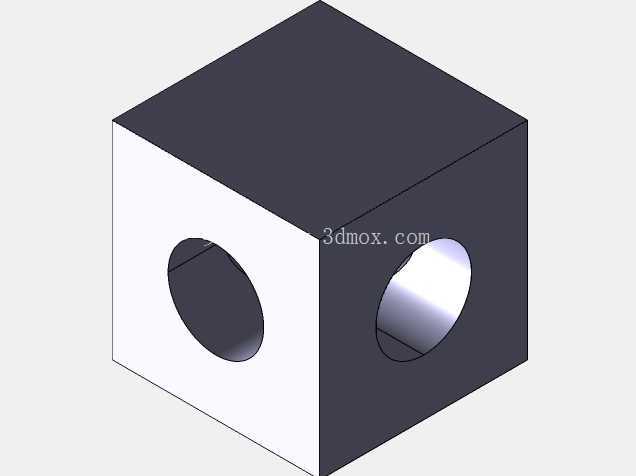

  安装边界方面,整体结构的外接轮廓尺寸适配小型设备的安装空间,输入轴轴线到安装基座底面的高度按照常用安装基准设计,可直接替换同规格的老式刚性联轴结构,不需要改动原有设备的安装孔位。铰接部位的转动接触面在建模时预留了润滑脂填充间隙,实际装配时可填充低温润滑脂,保证在-20到60摄氏度的工作环境下转动顺畅,不会出现低温卡滞的问题。叉形接头的开口尺寸经过校核,在最大偏转角度下,接头叉臂不会与中间十字体发生碰撞,极限偏角下的运动间隙保留0.5mm,兼顾大角度补偿能力与结构紧凑性。输入轴端的连接部位设计有平键槽,可通过平键实现与外部传动件的周向固定,也可根据实际使用场景更换为销钉连接,适配不同的安装需求。

  整个结构的所有棱边都做了0.5mm的倒角处理,既避免装配时划伤操作人员,也能消除加工过程中的应力集中点,提升零件的疲劳强度。这类结构在实际使用中不需要复杂的维护,仅需每半年在铰接销轴处补充润滑即可,适合应用在操纵频次不高、负载不大的传动部位,比如小型试验设备的操纵机构、轻工机械的进给传动链路、检测设备的角度调节机构等场景,相比刚性联轴器,它可以补偿安装过程中产生的轴线偏移、角度偏差,降低对安装精度的要求,减少装配时的调整工作量,同时在传动过程中可以吸收少量的冲击振动,提升整个传动链路的使用寿命。建模过程中对所有运动部件做了干涉检查,模拟了全偏转角度范围内的零件运动轨迹,确认无运动干涉后才确定最终的结构尺寸,每个零件的尺寸公差都按照通用机械加工的经济精度设定,不需要特殊的加工工艺,普通的铣削、钻削设备即可完成所有零件的加工,加工成本低,互换性好,损坏后可直接按照尺寸加工替换件,不需要定制特殊备件。
