机加工车间通用台虎钳结构设计方案

　　在常规机械加工车间的工位布局里，台虎钳是钳工位、钻工位、锯切工位旁不可或缺的基础夹持工装，它的核心作用是在各类手工或半机械加工作业中，为待加工工件提供稳定、可控的夹持约束力，避免工件在锯切、锉削、钻孔、攻丝、小型零件装配等操作过程中出现位移、晃动，进而保障加工精度与操作安全。这套台虎钳的结构设计围绕机加工场景的实际受力需求展开，整体采用固定钳身搭配活动钳身的经典传动结构，核心传力部件为梯形丝杠，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中受力更均匀，能够承受更大的夹持轴向力，同时具备良好的自锁性能，当夹持力达到作业需求后停止转动丝杠，钳身不会因为加工过程中的振动出现松脱，无需额外增加锁止结构就能维持稳定的夹持状态。

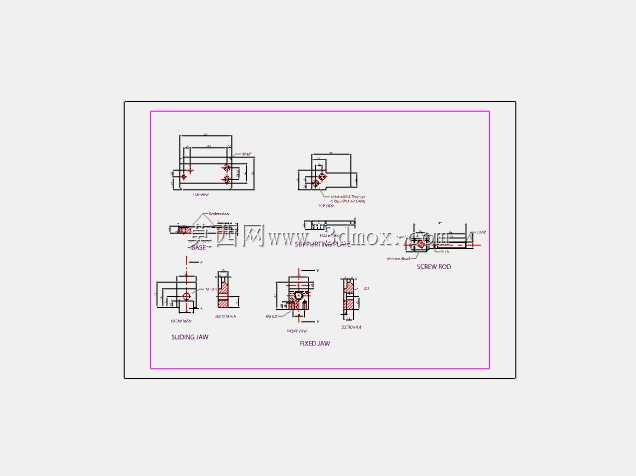

　　从结构布局来看，固定钳身作为整个台虎钳的承载基座，底部预留了标准的安装螺栓孔位，可适配多数钳工工作台的安装孔距，安装时通过螺栓将固定钳身牢牢锁紧在工作台台面，作业过程中不会因为敲击、大力锉削出现基座移位。活动钳身通过导轨结构与固定钳身配合，导轨面设计有足够的配合长度，保障活动钳身在开合全程都不会出现偏摆，钳口的平行度在全行程范围内都能控制在合理公差区间内，避免出现工件夹持歪斜、局部受力过大夹伤工件表面的问题。钳口部位设计有可更换的钳口板，钳口板表面加工有交叉网纹，能够在夹持金属工件时提供足够的摩擦力，针对不同材质的加工需求，还可以更换带软质垫层的钳口板，避免夹持铜、铝等软质有色金属或者已加工完成的精密零件表面时留下压痕。

　　在实际应用场景中，这套台虎钳能够覆盖绝大多数小型机械零件的加工作业需求：锯切下料时，将工件夹持在钳口内，保证锯缝垂直不歪斜；锉削修形时，稳定的夹持力能够让操作者精准控制锉削量，保障零件的形位公差；钻孔攻丝时，工件被牢牢固定，不会因为钻头的切削扭矩出现跟转，避免钻头折断或者螺纹攻歪；小型部件装配时，也可以将零件夹持在钳口上，方便进行销钉压装、螺栓紧固等操作。设计过程中充分考虑了车间作业的实际工况，整体结构没有冗余的复杂部件，所有受力部件都经过受力校核：丝杠的直径选取匹配常规手轮操作的最大输入扭矩，在普通人手扳动手轮的作用力下，能够输出足够的夹持力，同时不会因为受力过大出现丝杠弯曲、螺纹滑牙的问题；固定钳身的底座部分做了加强筋结构设计，在承受敲击作业的冲击力时，不会出现基座断裂的情况；活动钳身与导轨的配合面预留了合理的间隙，长期使用出现磨损后，可以通过调整塞铁来补偿间隙，维持钳口的夹持精度，延长整个工装的使用寿命。

　　从安装边界来看，这套台虎钳的整体外形尺寸适配常规高度的钳工工作台，安装后钳口高度距离工作台面的距离符合人体工程学设计，操作者站立作业时手臂自然弯曲即可操作，长时间作业不容易产生疲劳；钳身的最大开合距离覆盖了常规小型零件的夹持尺寸范围，能够满足日常维修、单件小批量加工的绝大多数夹持需求，不需要频繁更换不同规格的夹持工装。在结构细节处理上，丝杠的端部设计有防尘结构，能够阻挡车间内的金属切屑、粉尘进入丝杠传动副，减少传动部件的磨损，日常维护只需要定期在丝杠表面涂抹润滑脂，就能保证传动顺畅，不需要复杂的保养流程。钳身的所有棱角位置都做了倒角处理，避免作业过程中尖锐棱角划伤操作者，符合车间工装的安全设计要求。不同于复杂的液压、气动夹具，手动台虎钳不需要外接动力源，安装完成后即可随时使用，不受车间气源、电源布局的限制，在临时维修工位、野外抢修作业场景中也能快速部署使用，是机械加工、设备维修领域通用性极强的基础工装。
