异形法兰式安装端盖结构设计方案

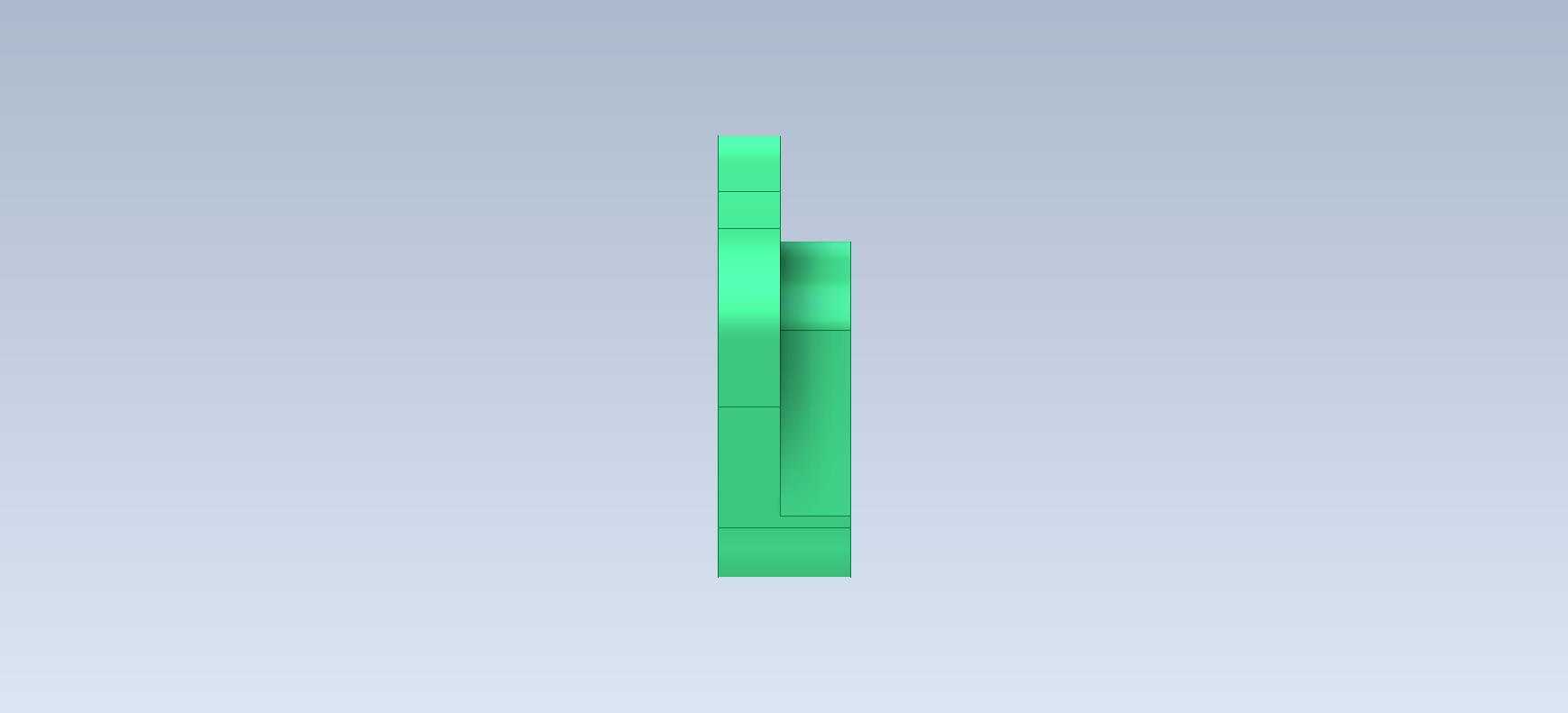

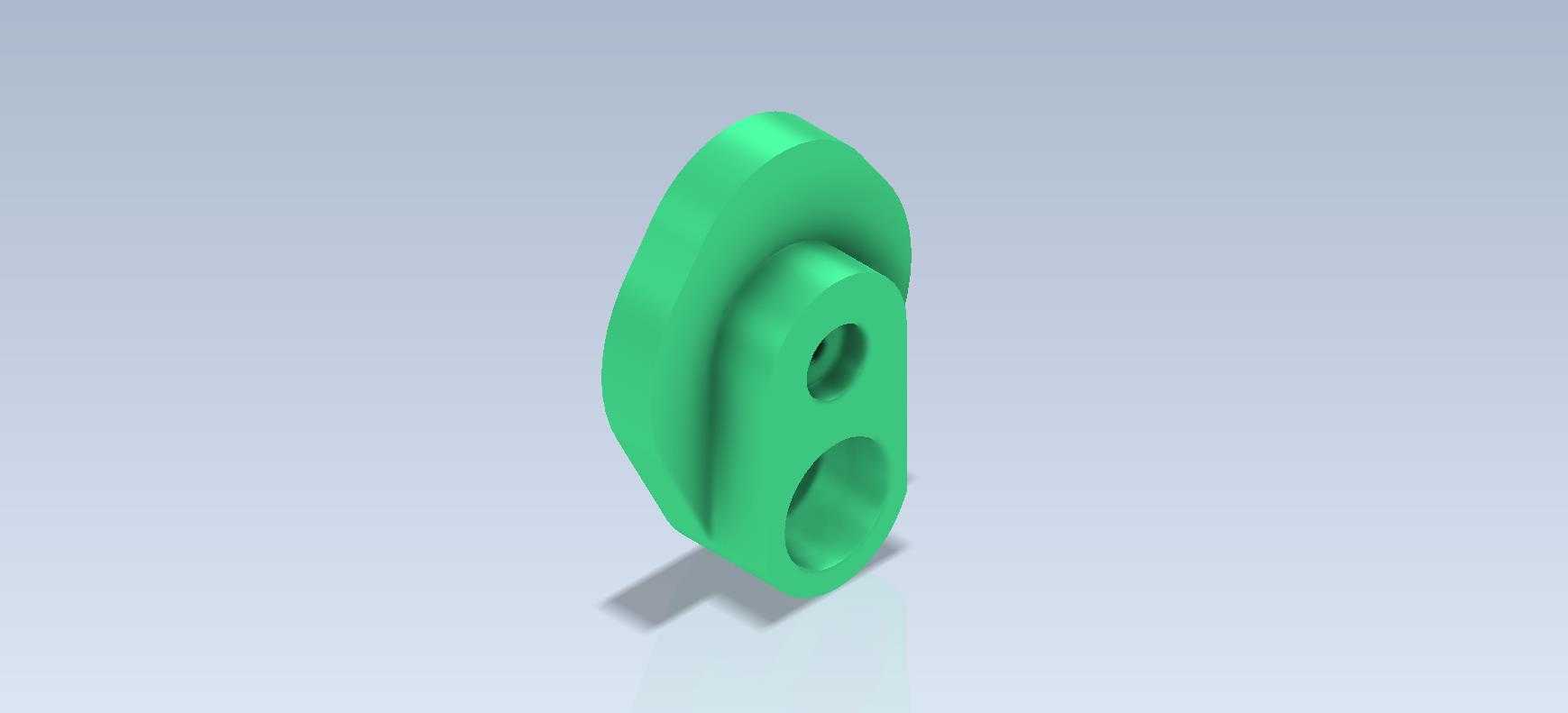

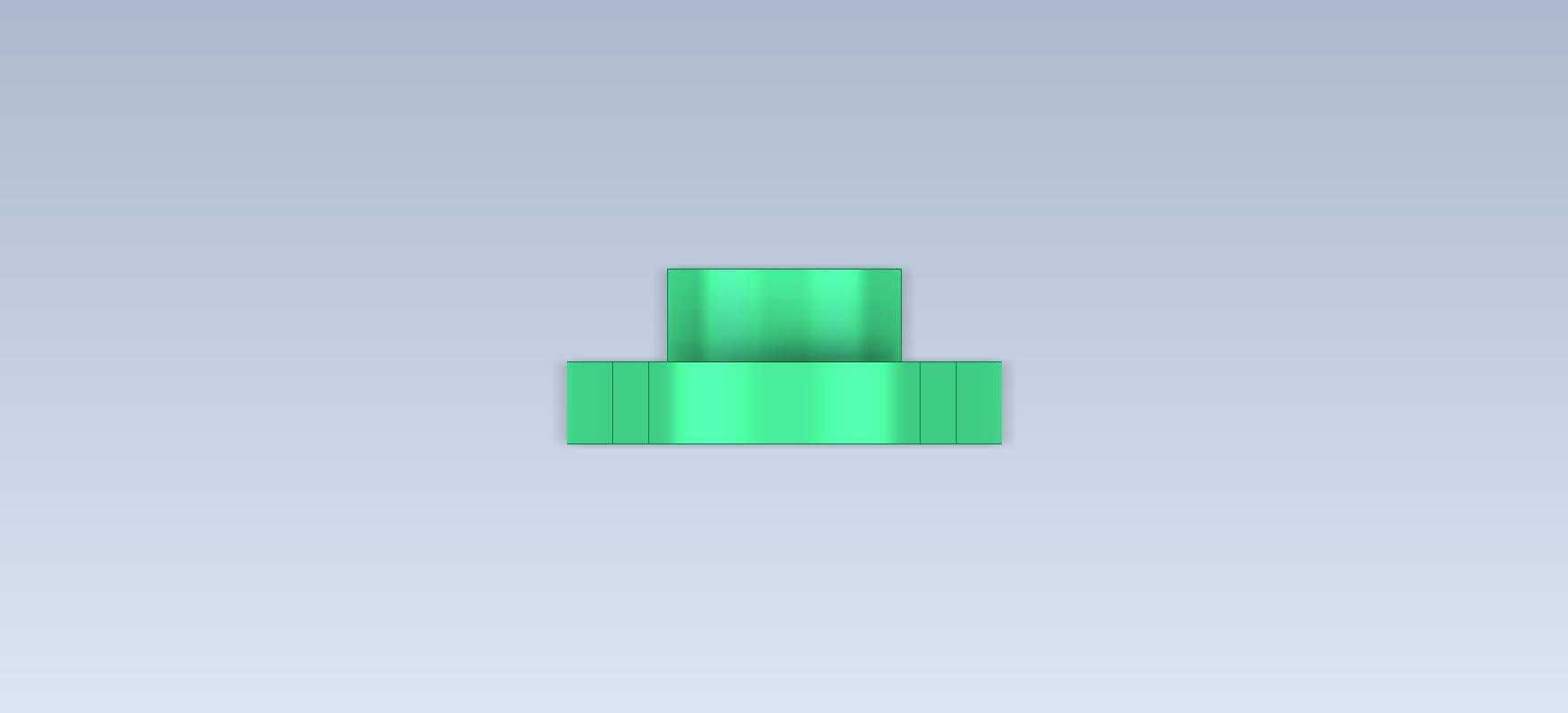

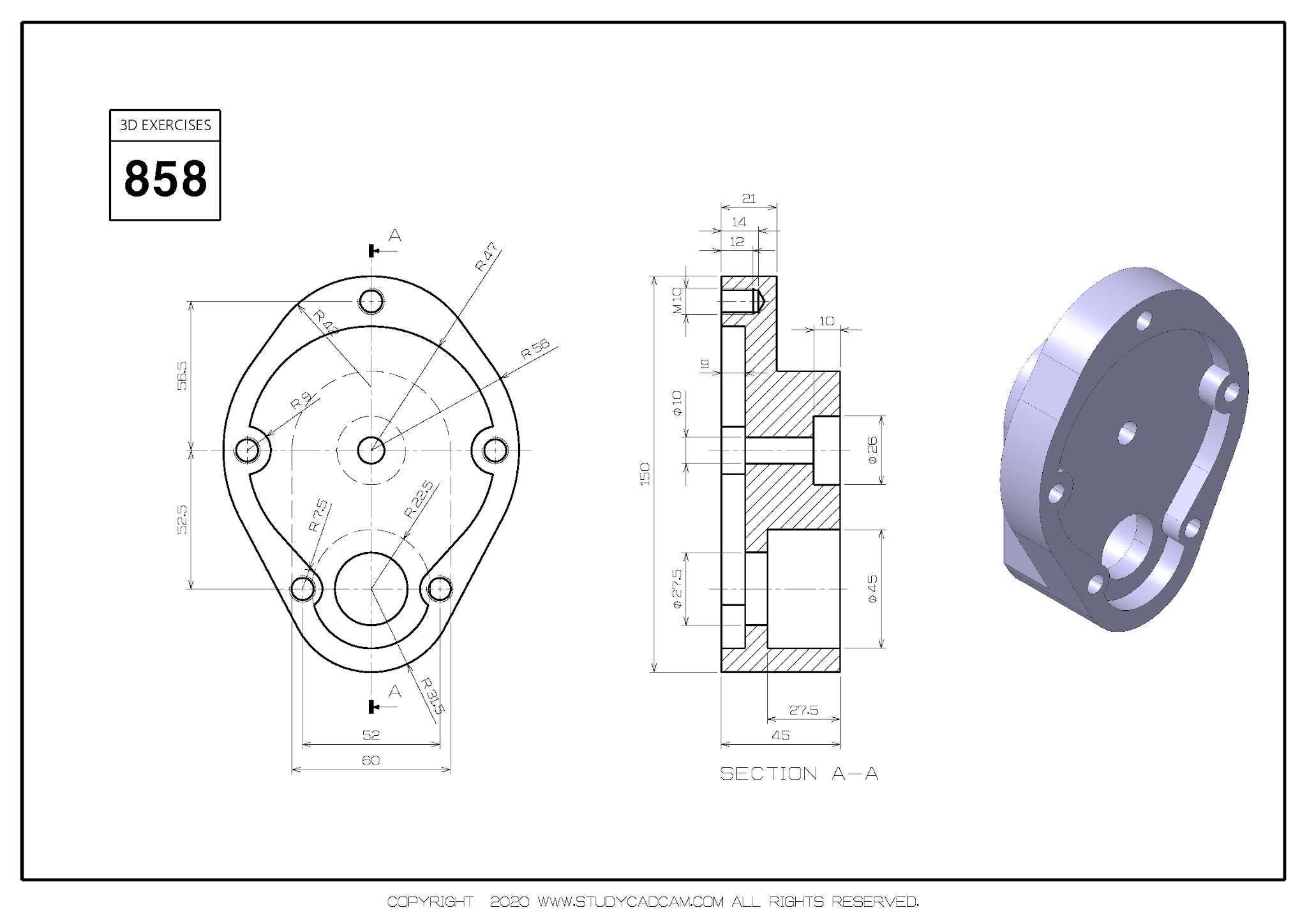

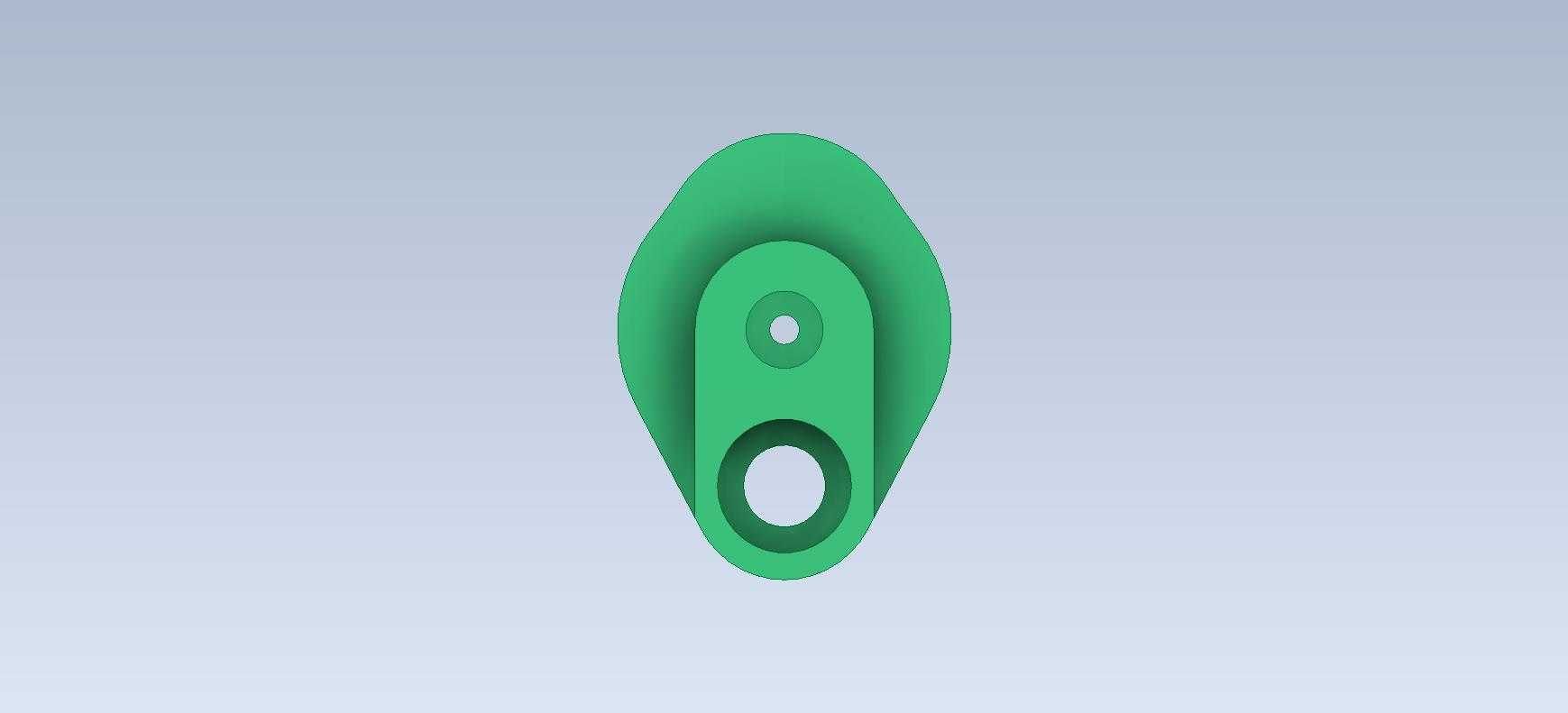

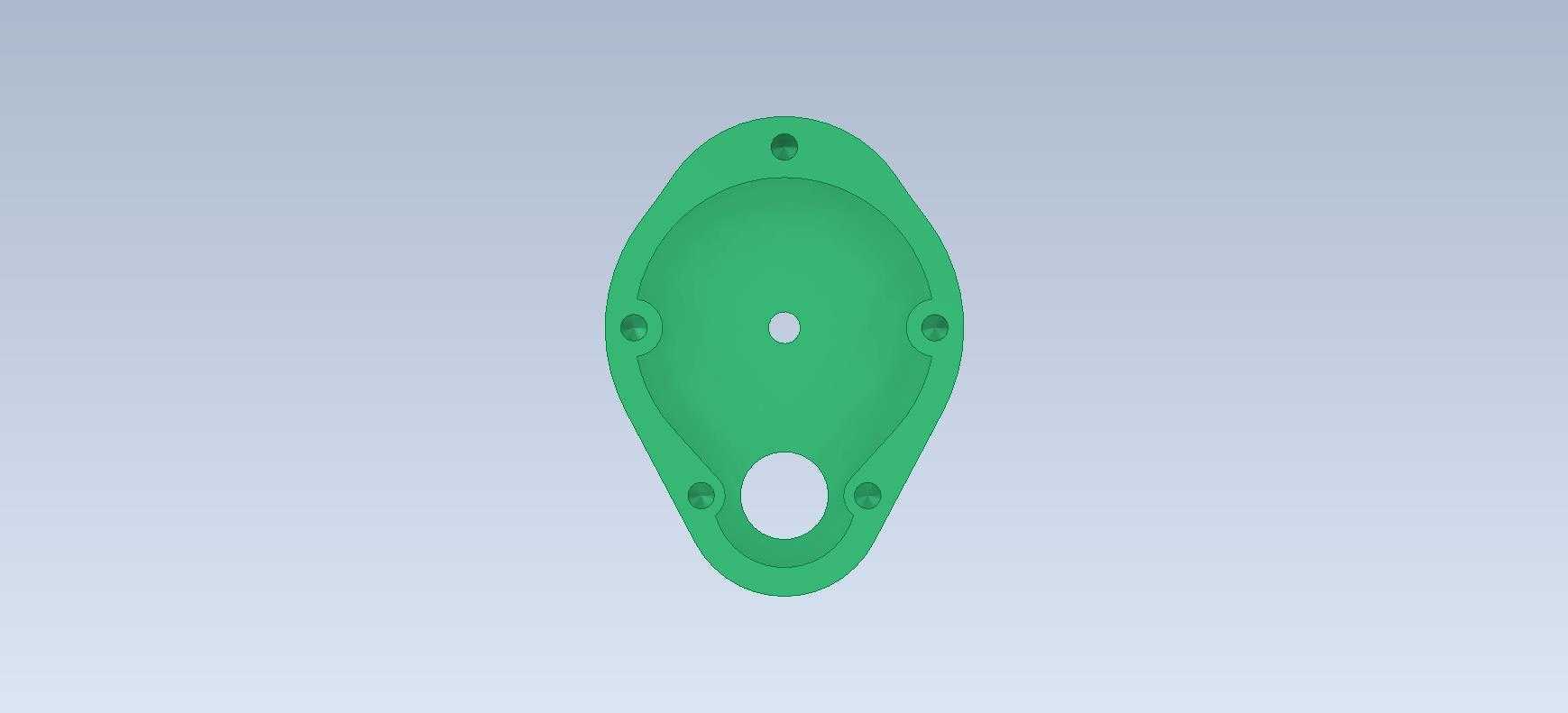

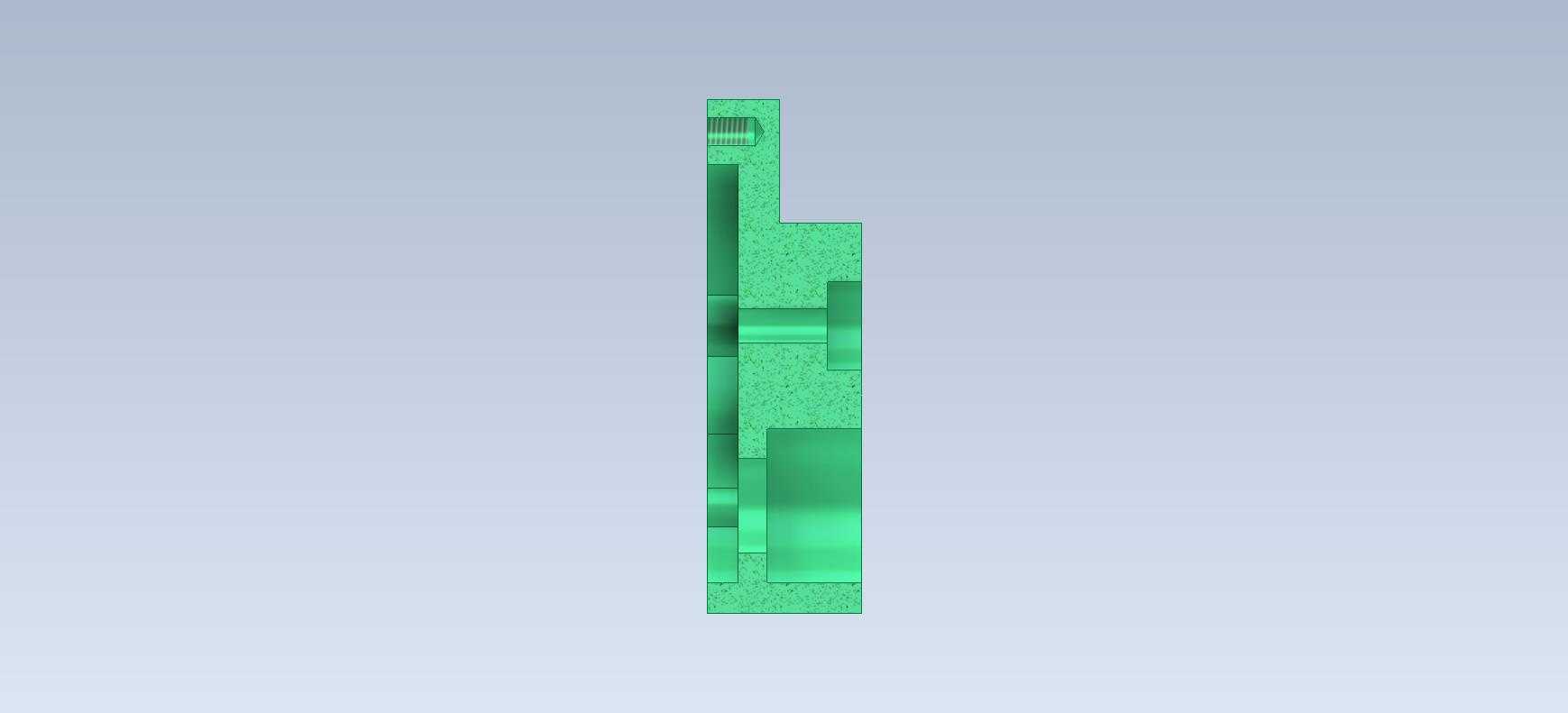

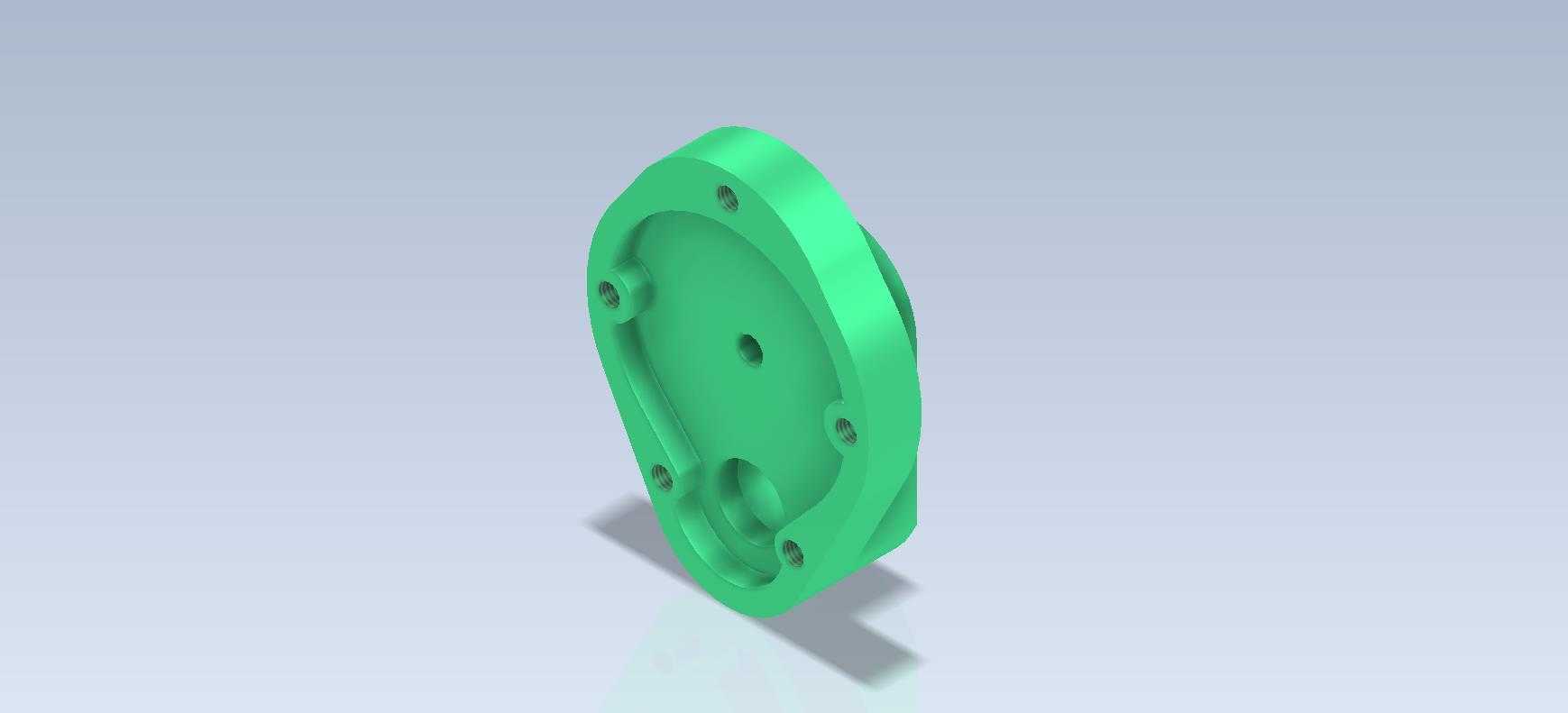

　　这类异形法兰端盖常见于小型动力传输单元、微型液压阀组以及紧凑型气动执行机构的端部封装场景，核心作用是实现腔体端部的密封、内部组件的轴向限位，同时通过自身的安装孔位完成与相邻壳体的精准对接，部分同结构零件还会预留轴孔过位空间，兼顾输出轴的穿出防护需求。从结构细节来看，该零件采用非对称腰圆形法兰轮廓，区别于常规圆形法兰的等半径设计，这种轮廓是为了适配安装空间受限的紧凑设备腔体，在保证连接强度的前提下尽可能缩小零件占用的投影面积，避免与周边相邻的管路、线束固定位产生干涉。法兰端面均匀分布的6个沉头安装孔，孔位深度经过精准核算，安装后紧固螺钉的头部完全沉入孔内，不会突出法兰端面，既可以避免螺钉头剐蹭周边布线，也能让法兰与对接壳体的端面完全贴合，保证密封胶圈的压缩量均匀，不会出现局部间隙导致的腔体渗漏问题。零件主体采用带拔模斜度的筒状延伸结构，筒壁厚度均匀控制在3-4mm区间，既可以保证注塑或压铸成型时的材料流动性，避免出现缺料、缩孔缺陷，也能在满足结构强度的前提下尽可能降低零件自重，适配便携式小型设备的轻量化设计需求。

　　零件内侧的环形凹槽是专门为O型密封圈预留的安装位，槽宽与槽深的尺寸匹配常用的线径2.5mm橡胶密封圈，安装后密封圈的压缩量控制在18%-22%的合理区间，既不会因为压缩量过大导致密封圈过早老化失效，也不会因为压缩量不足出现密封失效问题，可满足IP54级别的防尘防溅水防护要求。内侧中心位置的定位凸台，主要作用是与腔体内部的轴承外圈形成配合，凸台的外径公差控制在h7级别，装配时可以对轴承实现径向定位，避免设备运行过程中轴承出现外圈窜动问题，同时凸台端面可以顶住轴承外圈的端面，实现轴承的轴向限位，省去额外的轴承挡圈零件，减少整机的装配零件数量，降低装配工序的复杂度。

　　设计这类零件时，首先要完成安装边界的尺寸核算，需要先对接待安装腔体的端部轮廓尺寸、内部轴承的外径尺寸、输出轴的中心高度参数，再反向推导法兰的轮廓尺寸与安装孔的分布位置，确保安装后零件的中心与腔体内部组件的中心完全重合，不会出现偏心问题。安装孔的位置设计要避开内部腔体的油道、气道位置，避免钻孔时打通内部流道导致介质泄漏，同时沉头孔的深度要结合所选螺钉的头部高度设计，保证螺钉锁紧后头部不突出端面。零件的壁厚设计要尽量保持均匀，避免出现壁厚突变导致的成型应力集中，对于厚度变化的位置要采用圆角过渡，过渡圆角半径不小于壁厚的0.5倍，减少零件受外力时的应力集中点，提升零件的抗冲击性能。

　　内侧密封槽的位置要距离法兰端面有足够的距离，避免密封圈在装配时被法兰对接面的锐边切伤，槽口位置要设计0.2mm的倒角，引导密封圈顺利装入槽内。从实际使用场景来看，这类端盖在小型齿轮泵、微型气动马达、桌面级自动化设备的小型动力头中应用十分广泛，相比常规圆形端盖，这种异形轮廓可以在有限的安装空间内布置更多的安装点位，提升连接的可靠性，同时非对称的轮廓也具备防呆作用，装配时不会出现装反的问题，降低生产线的装配出错率。零件的材质选择通常根据使用场景确定，常规工况下采用玻纤增强PA66注塑成型即可满足强度要求，有耐油、耐高温需求的场景则会采用铝合金压铸成型，表面做阳极氧化处理提升耐磨与耐腐蚀性能。在建模过程中，需要重点关注安装孔的位置度公差，通常控制在0.1mm以内，保证装配时螺钉可以顺利穿入对接壳体的螺纹孔，不会出现别劲问题；内侧定位凸台与法兰端面的垂直度公差要控制在0.05mm以内，避免轴承安装后出现倾斜，导致轴系运转时出现卡顿、异响问题。另外，零件外侧的拔模斜度通常设置在1°-1.5°之间，既可以保证成型后顺利脱模，也不会因为斜度过大导致零件端部尺寸偏差过大，影响与外部防护件的配合精度。
