双立耳框式支撑连接座结构设计

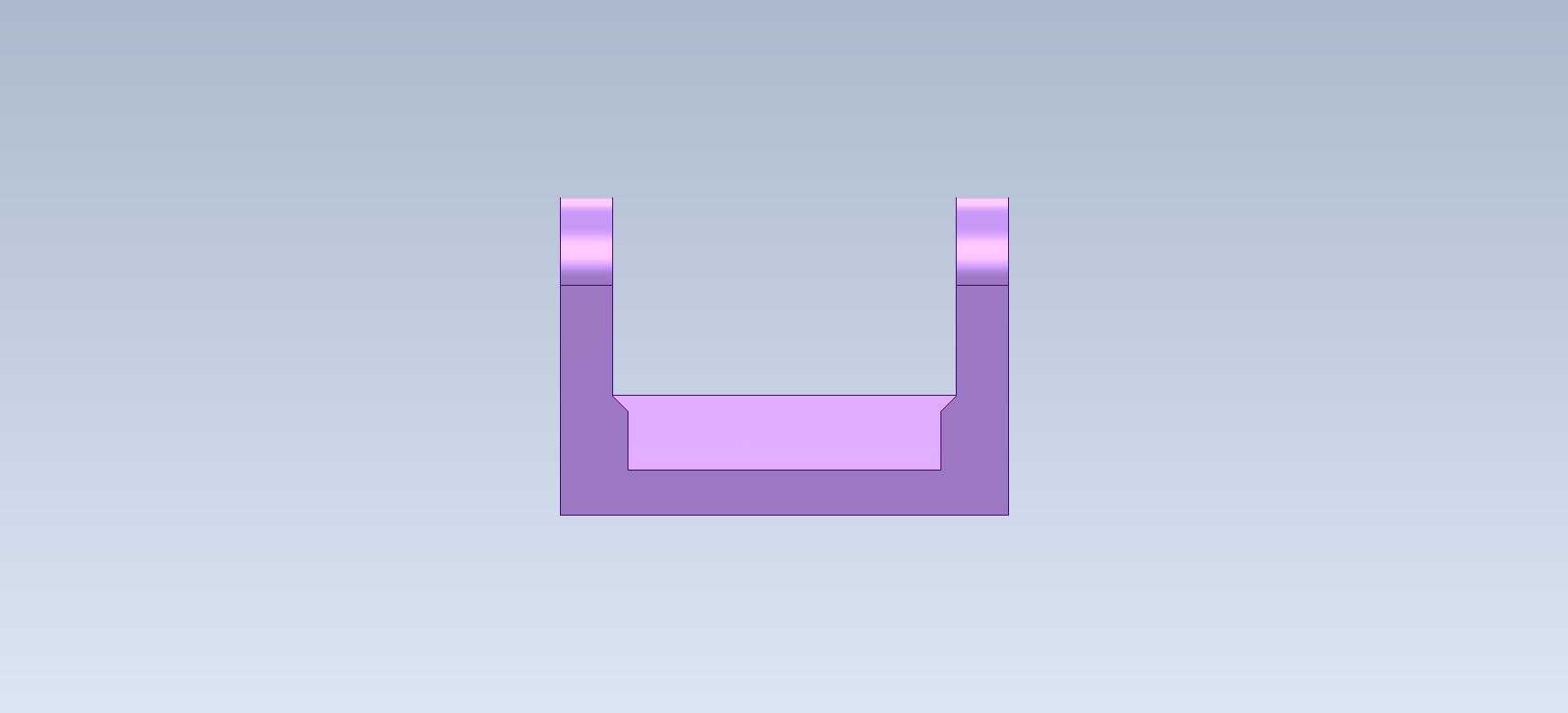

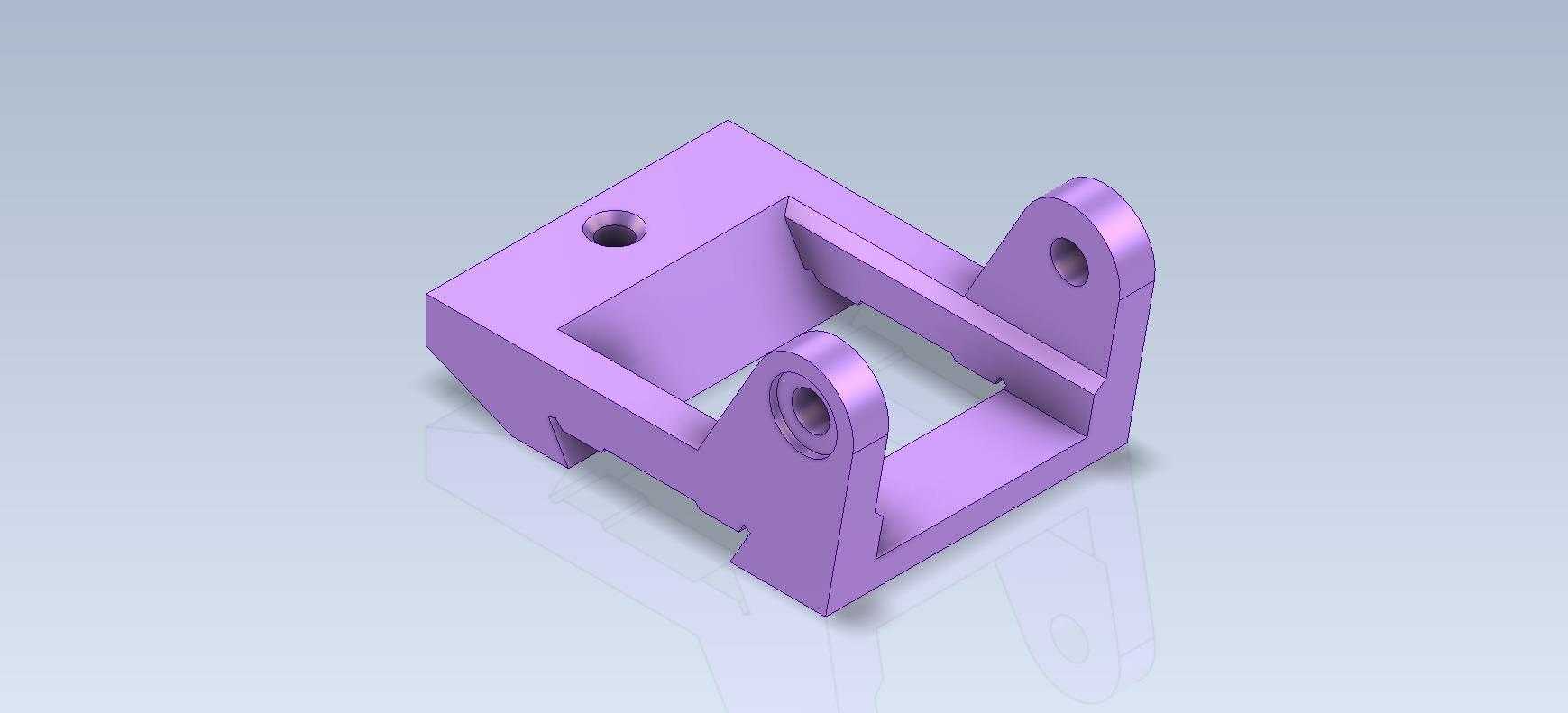

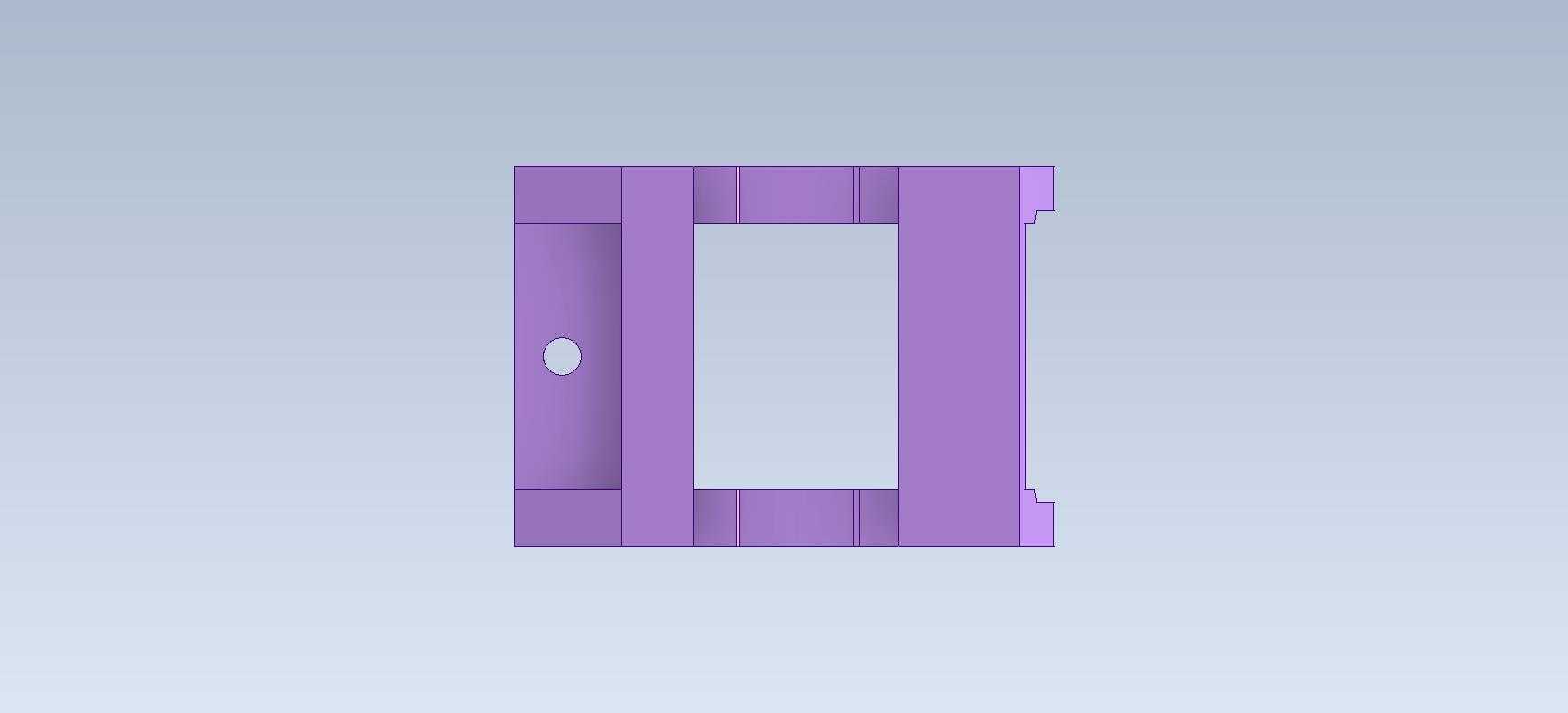

　　这款双立耳框式支撑连接座，是小型机电设备内部常用的支撑定位类结构件，日常多应用在小型自动化检测设备、桌面级工装夹具、低压配电组件内部的功能模块安装场景中，主要承担相邻功能部件的连接支撑、转轴定位、相对位置固定的作用，避免设备运行过程中功能模块出现移位、晃动，保证传动或检测动作的精度稳定性。从结构设计逻辑来看，整体采用框式下沉基座搭配双侧对称立耳的布局，基座部分做了中空框型设计，并非实心块体，一方面能够在满足结构强度要求的前提下降低零件自身重量，减少材料消耗，另一方面中空区域可以为相邻部件的走线、小型嵌装零件预留安装空间，避免装配时出现结构干涉。

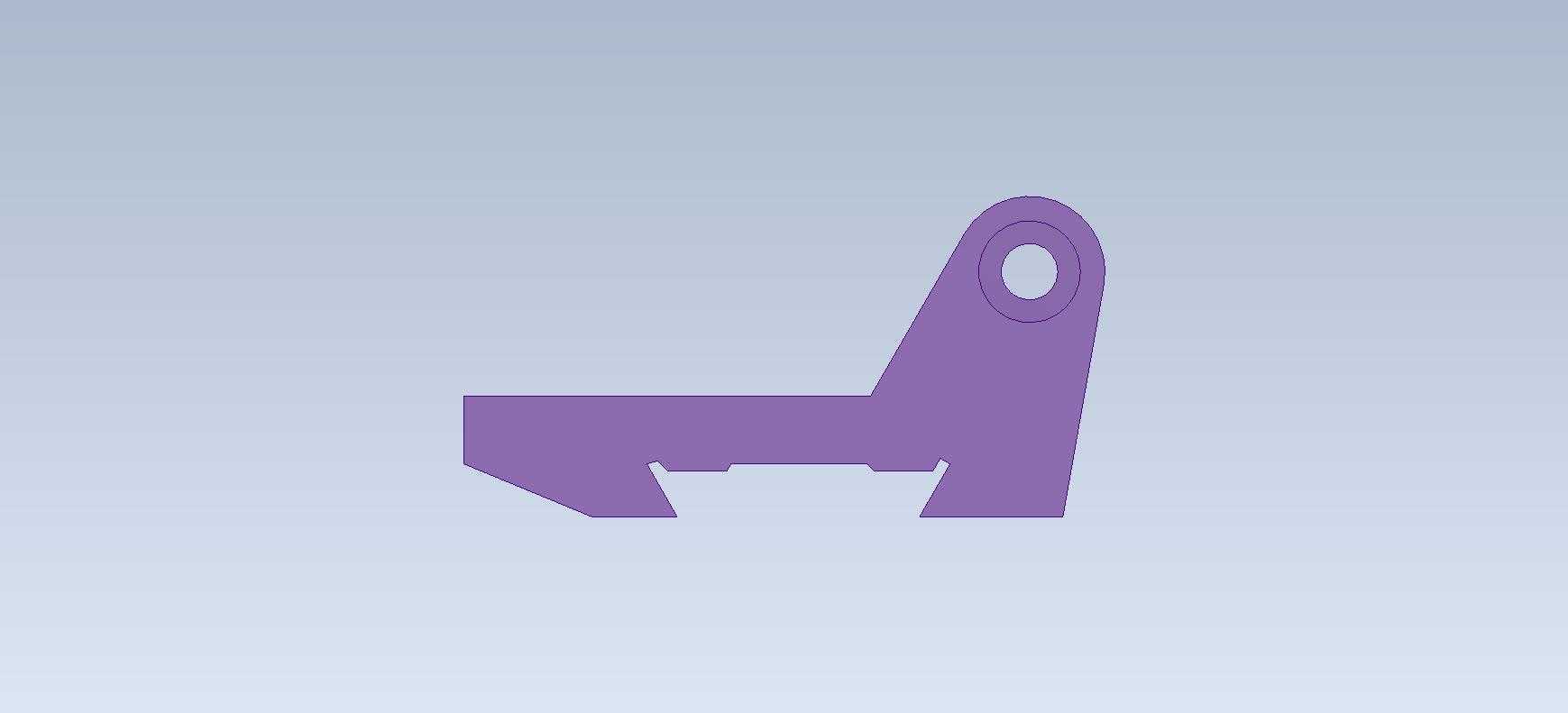

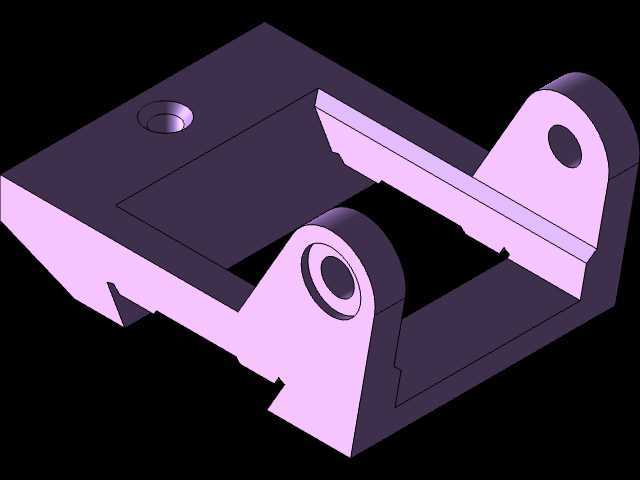

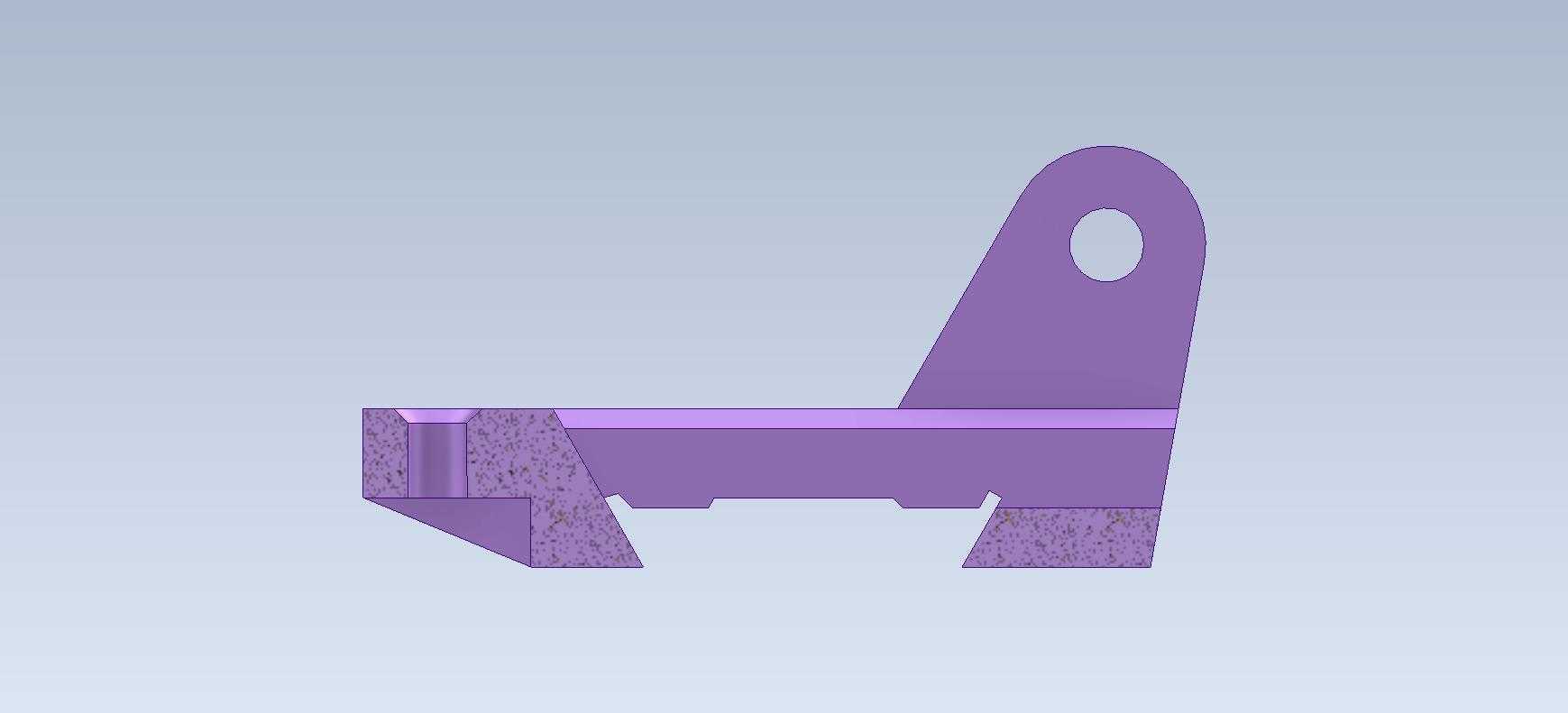

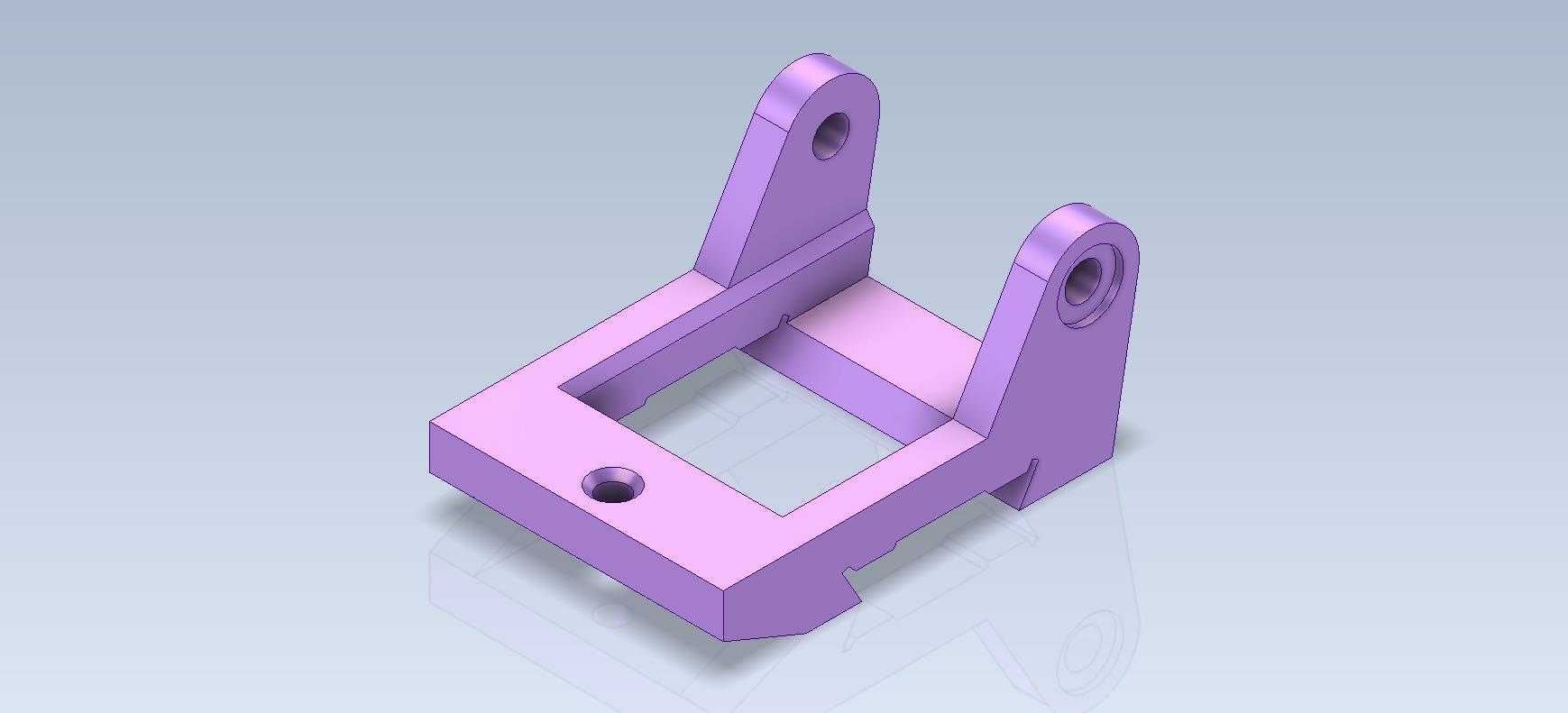

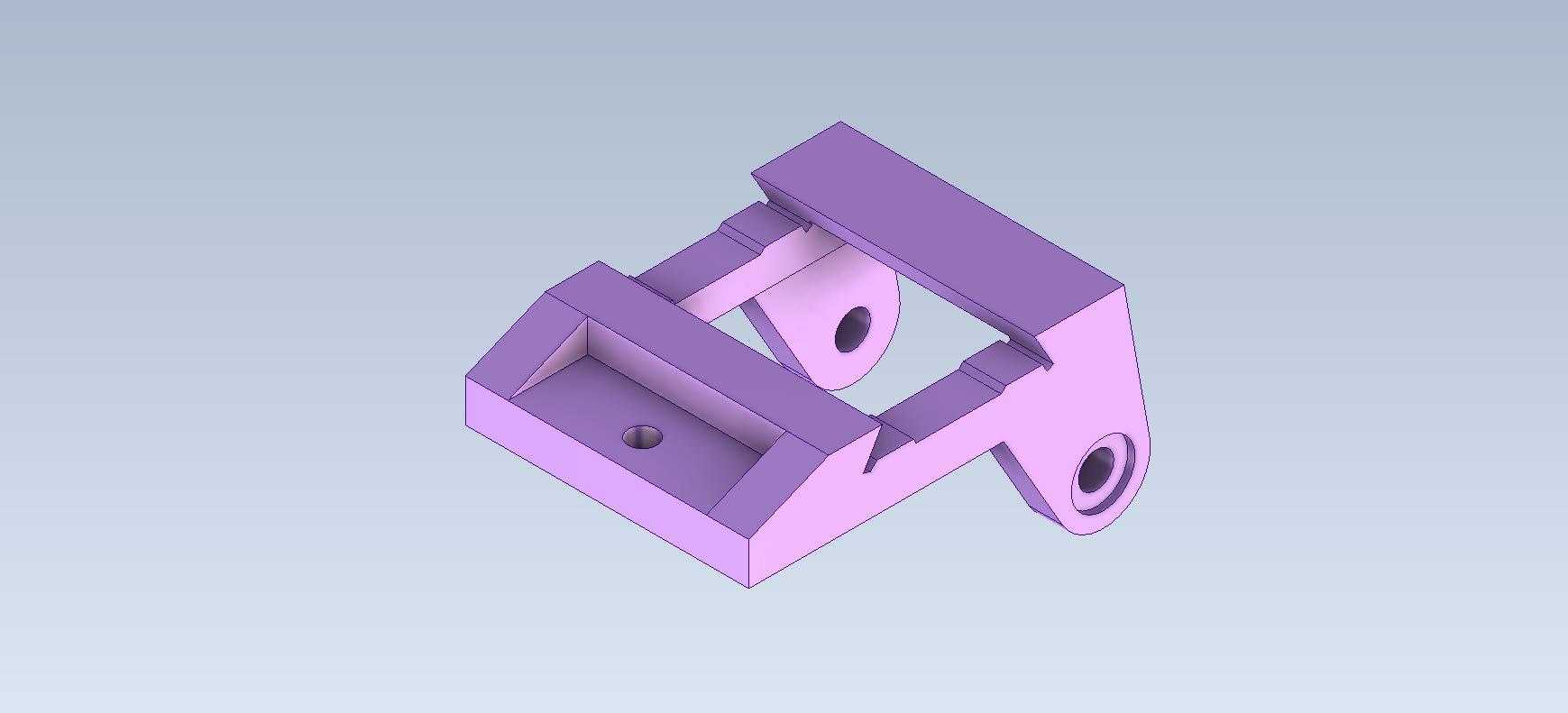

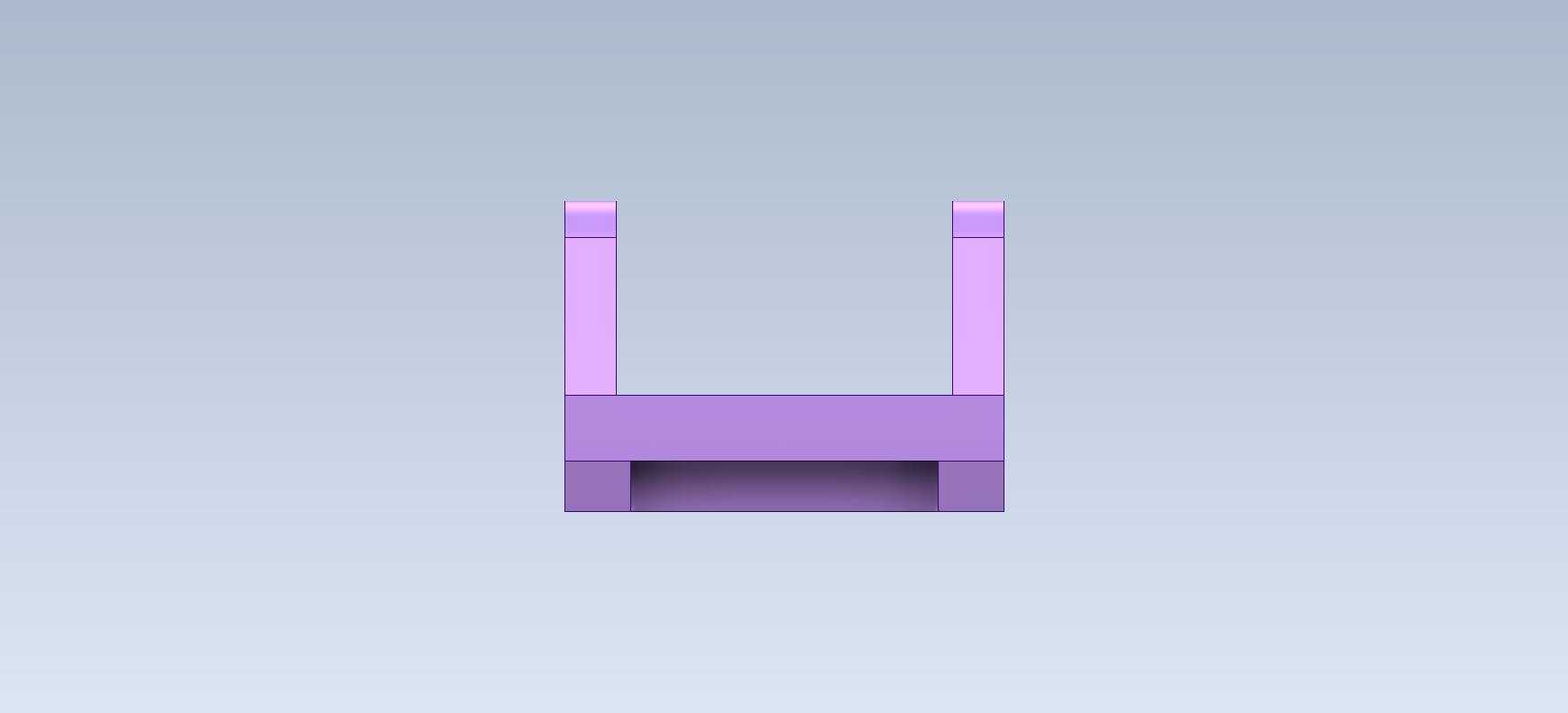

　　基座底部的边角做了小尺寸切角处理，并非直角结构，这一设计细节主要是考虑到零件在注塑或铣削加工过程中的应力释放问题，避免尖角位置出现应力集中导致的零件开裂，同时也能在装配时规避与安装基板上的凸起螺柱、定位销产生位置冲突，降低装配对位的难度。基座平面上预留的单个沉孔，是用于基座与安装基板之间的螺丝锁紧固定，沉孔深度经过匹配计算，能够保证螺丝锁紧后螺帽完全没入零件平面以下，不会突出平面影响上方相邻部件的安装，避免出现装配间隙过大的问题。双侧对称布置的立耳结构，是整个零件的核心功能区域，两个立耳上同轴加工的通孔，是用于穿装转轴或铰接销，实现与相邻摆动部件的铰接连接，立耳的厚度尺寸经过受力校核，能够承受摆动部件往复运动过程中产生的径向载荷，不会出现立耳变形、孔位磨损过快的问题。两个立耳与基座的连接位置做了加厚过渡处理，没有采用直角直连的结构，而是增加了小尺寸的加强筋过渡，这一设计能够大幅提升立耳与基座的连接强度，避免铰接部件受力时立耳从根部断裂的情况出现。

　　从安装边界尺寸来看，整体基座的长宽尺寸控制在小型功能模块的适配范围内，双侧立耳的高度经过匹配计算，能够保证铰接部件摆动过程中不会与基座平面产生剐蹭，预留的摆动间隙刚好满足部件±30度范围内的往复摆动需求，不会出现运动卡滞的问题。零件的整体壁厚保持均匀，没有出现壁厚突变的区域，不管是采用机加工方式制作金属样件，还是采用注塑工艺批量生产塑料件，都能够有效控制加工过程中的变形量，保证零件的成型精度。立耳上的通孔同轴度公差控制在合理范围内，能够保证穿装转轴后转动顺畅，不会出现卡滞、偏磨的问题。

　　在实际设备装配场景中，这类支撑座通常会搭配铜套或者滚动轴承使用，将铜套嵌装在立耳的通孔内，能够进一步提升铰接位置的耐磨性能，延长零件的使用寿命，减少设备后期的维护频次。基座的底面设计为完全平面，没有多余的凸起结构，能够与安装基板完全贴合，保证锁紧固定后零件不会出现倾斜，进而保证铰接转轴的水平度，避免摆动部件运行过程中出现偏载。这类结构虽然属于基础的机械练习类零件，但涵盖了机械结构设计中常见的支撑、铰接、安装固定、应力规避、加工工艺适配等多个设计要点，是结构设计从业者掌握零件设计逻辑的典型练习案例，很多小型机电设备中的铰接支撑结构，都是在这类基础结构上根据实际安装空间、载荷要求做尺寸调整和细节优化而来，看似简单的结构背后，每一处尺寸、每一个倒角、每一个孔位的设计，都需要结合实际使用场景的受力情况、装配需求、加工工艺做综合考量，脱离实际应用的结构设计哪怕造型再规整，也无法满足实际设备的使用需求。
