健身房1/2lbs增量配重选择器结构设计

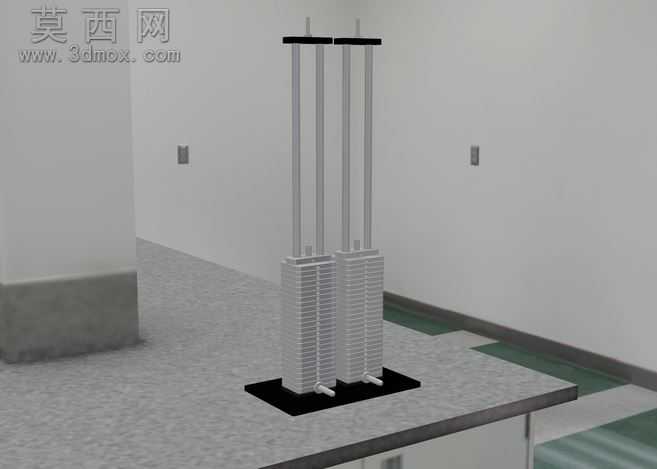

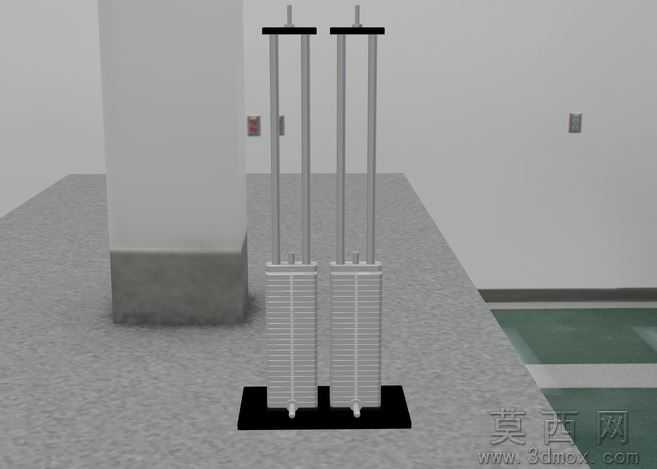

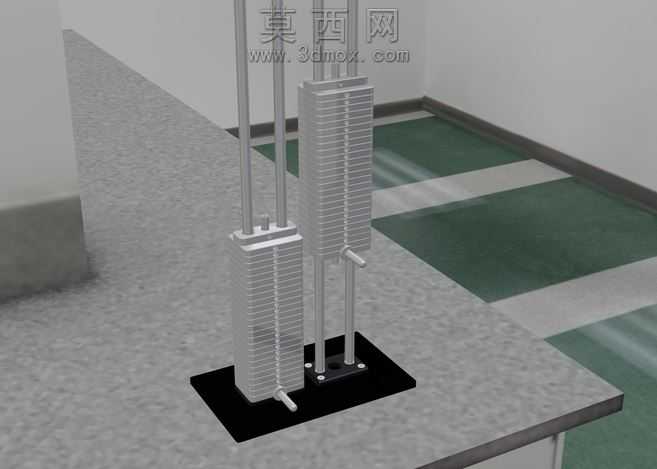

本作品为适配健身场景与工业作业设备的1/2lbs增量配重选择系统，采用三维参数化建模方式完成全结构搭建，建模过程中优先保证各配重单元的尺寸精度与装配契合度，将每片配重块的重量公差控制在极小范围内，确保1/2lbs的增量调节能够精准实现。建模阶段首先完成竖向导向立柱的结构设计，采用高强度铝合金材质的型材作为导向主体，表面做硬质阳极氧化处理，既保证立柱的结构强度，又能降低配重块滑动过程中的摩擦阻力，避免长期使用出现卡顿、磨损不均的问题。配重堆叠模块采用分层式设计，每片配重块的侧边预留统一规格的插销定位孔，相邻配重块之间设置定位凸台与凹槽，保证堆叠过程中不会出现横向偏移，提升整体结构的稳定性。选择器插销组件采用快拆式结构设计，插销头部做圆弧导向处理，能够快速对准定位孔完成配重档位的切换，插销尾部设置防脱限位结构，避免使用过程中插销滑脱引发安全隐患。底座部分采用加厚钢板材质，底部设置防滑减震垫，既能够承载整组配重的重量，又能降低配重加载、卸载过程中产生的震动与噪音。渲染阶段采用写实材质表现，金属部件分别赋予磨砂铝合金、镀锌钢板、发黑处理钢材的对应材质，还原不同金属部件的表面质感与反光特性，地面场景采用工业环氧地坪材质，搭配真实光影效果，完整呈现配重系统在实际使用场景中的视觉效果。设计过程中充分考虑使用的便捷性与安全性，配重块的边缘全部做圆角钝化处理，避免尖锐边角造成磕碰损伤，导向立柱的顶部设置限位端盖，防止配重块脱出立柱轨道。整体结构兼顾健身器材配重调节的顺滑手感，以及工业作业设备配重加载的稳定可靠需求，可直接适配健身房力量训练器械、工位作业配重辅助设备等多种场景，各零部件的尺寸参数均符合通用装配标准，可直接对接生产加工环节完成实物制作。
