带凸台定位结构的电源变压器绝缘基座

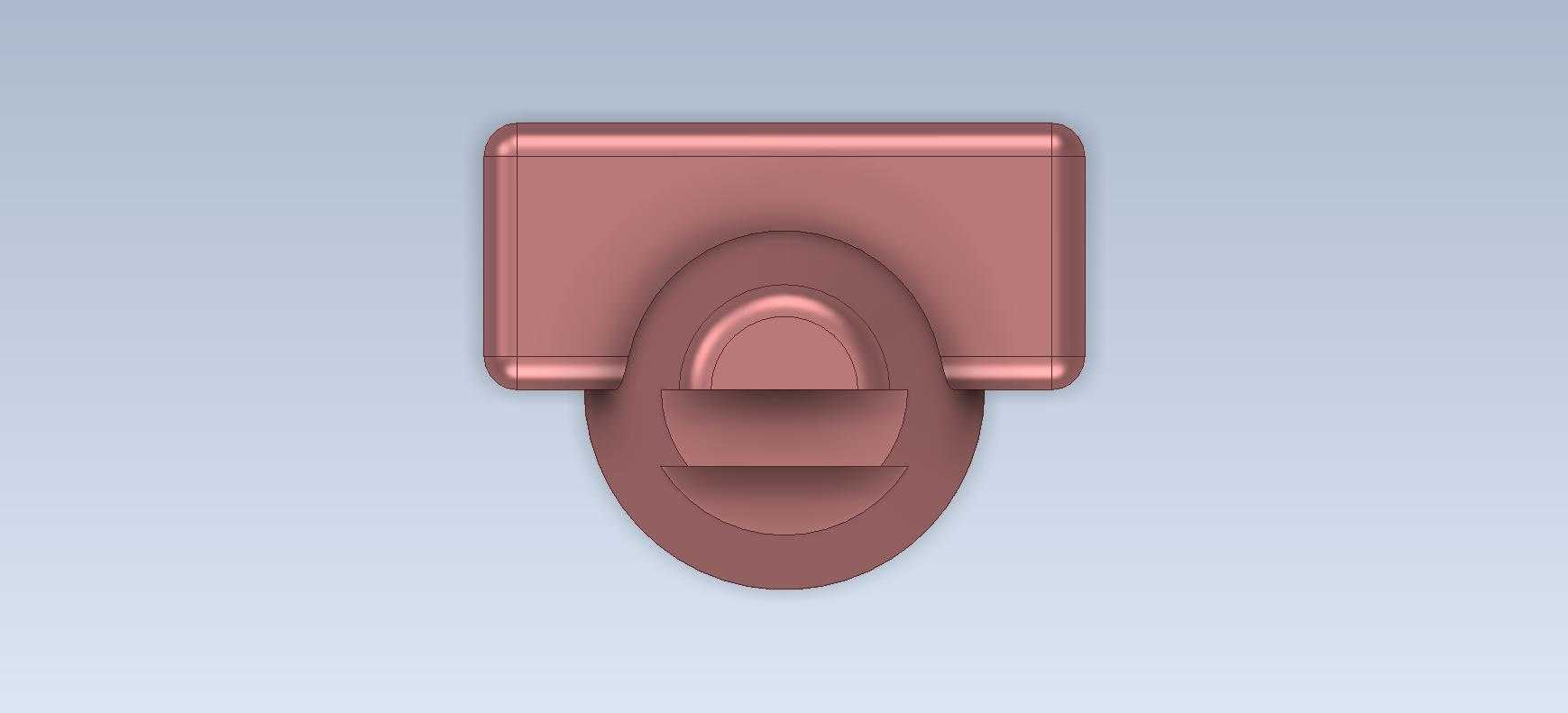

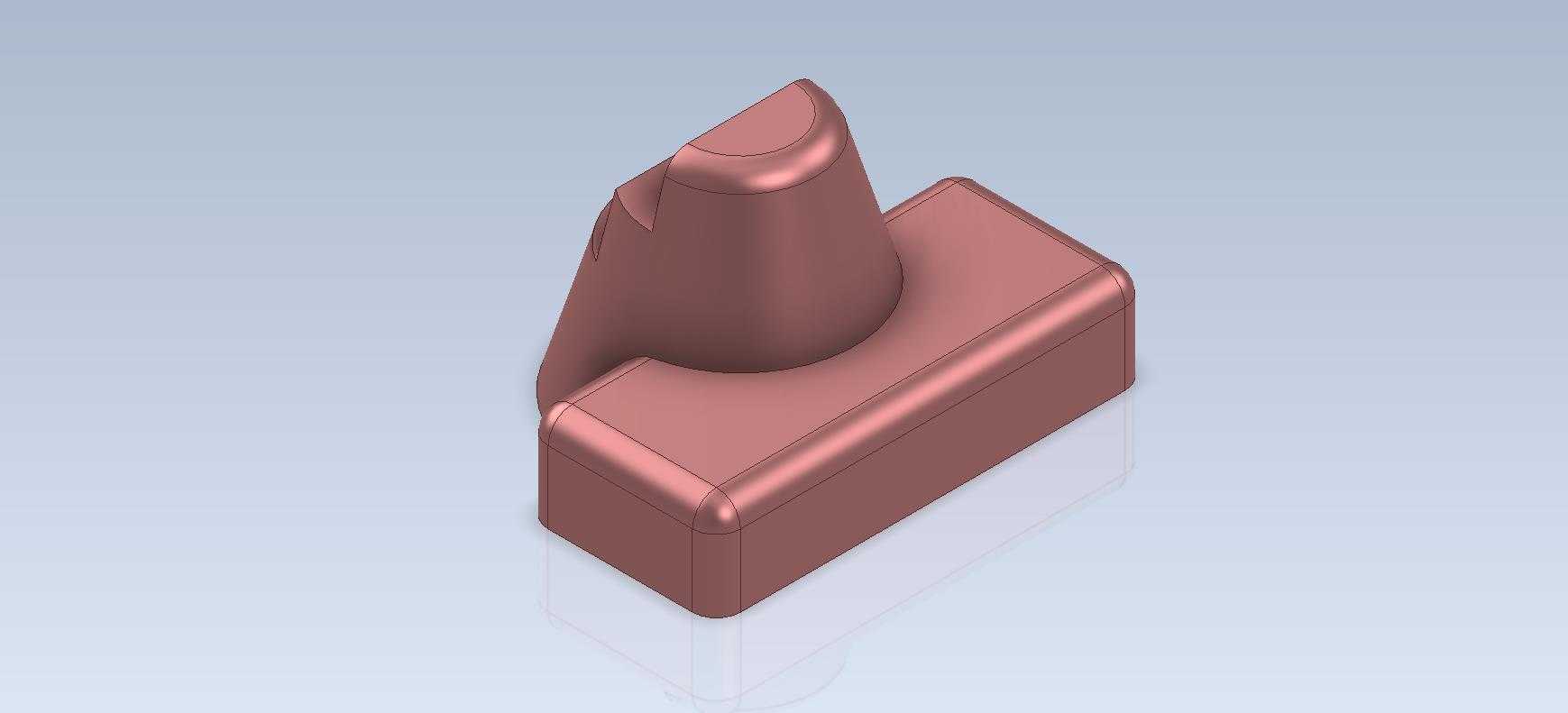

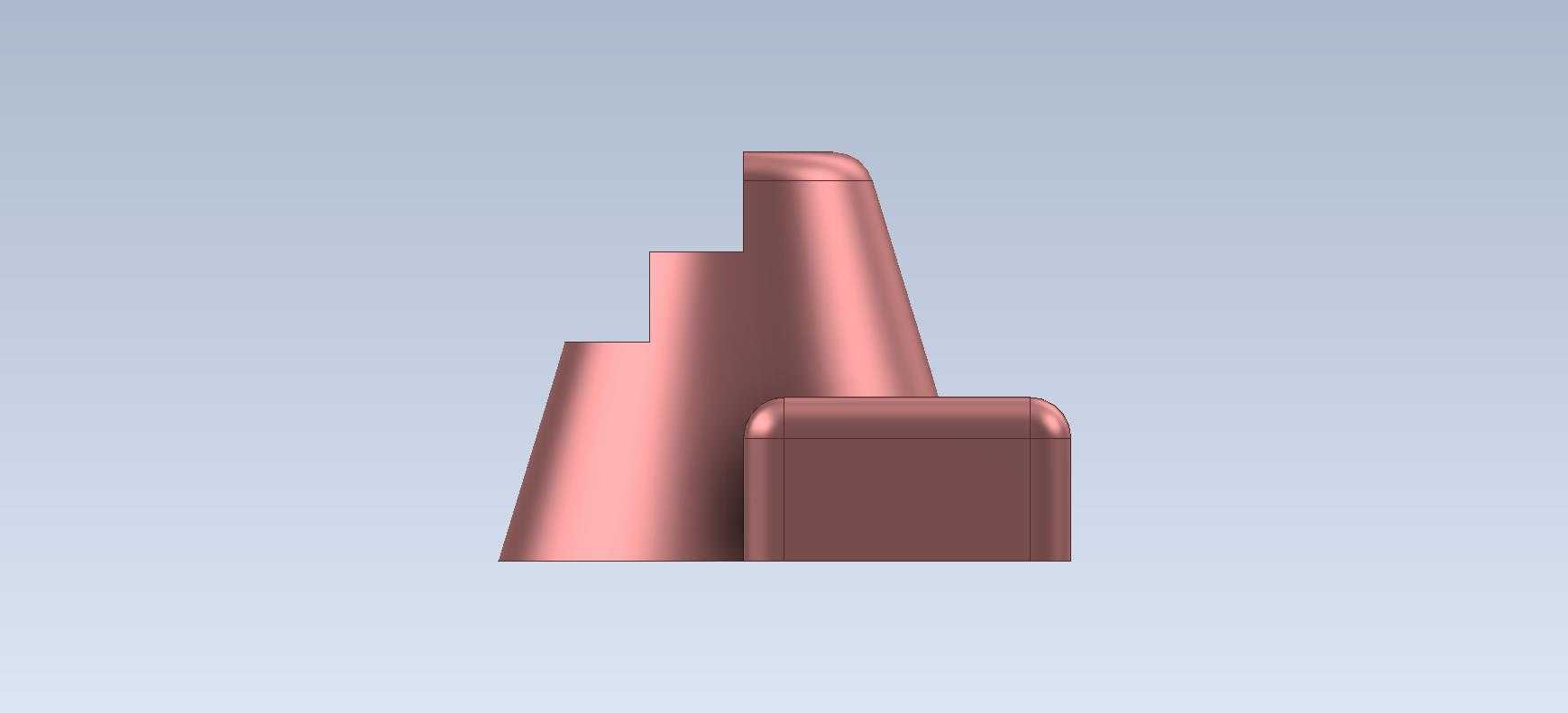

　　这个构件是小型电源变压器配套的绝缘定位基座，在低压小功率供电场景里应用十分广泛，常见于工控板卡供电模块、民用小家电内置电源、教学实验电源装置这类对安装定位精度有要求的场景里，核心作用是承托变压器绕组与铁芯组件，同时提供与设备壳体的精准安装定位，避免变压器在设备运输、运行振动过程中出现移位、绕组引脚脱焊的问题。从结构设计逻辑来看，主体采用矩形基座加锥形凸台的组合构型，底部矩形块的四个边角做了R角过渡处理，一方面是减少注塑成型过程中的应力集中，避免基座在长期受温变影响时出现边角开裂，另一方面也能在安装时避免锐边刮伤设备内部的布线绝缘层。

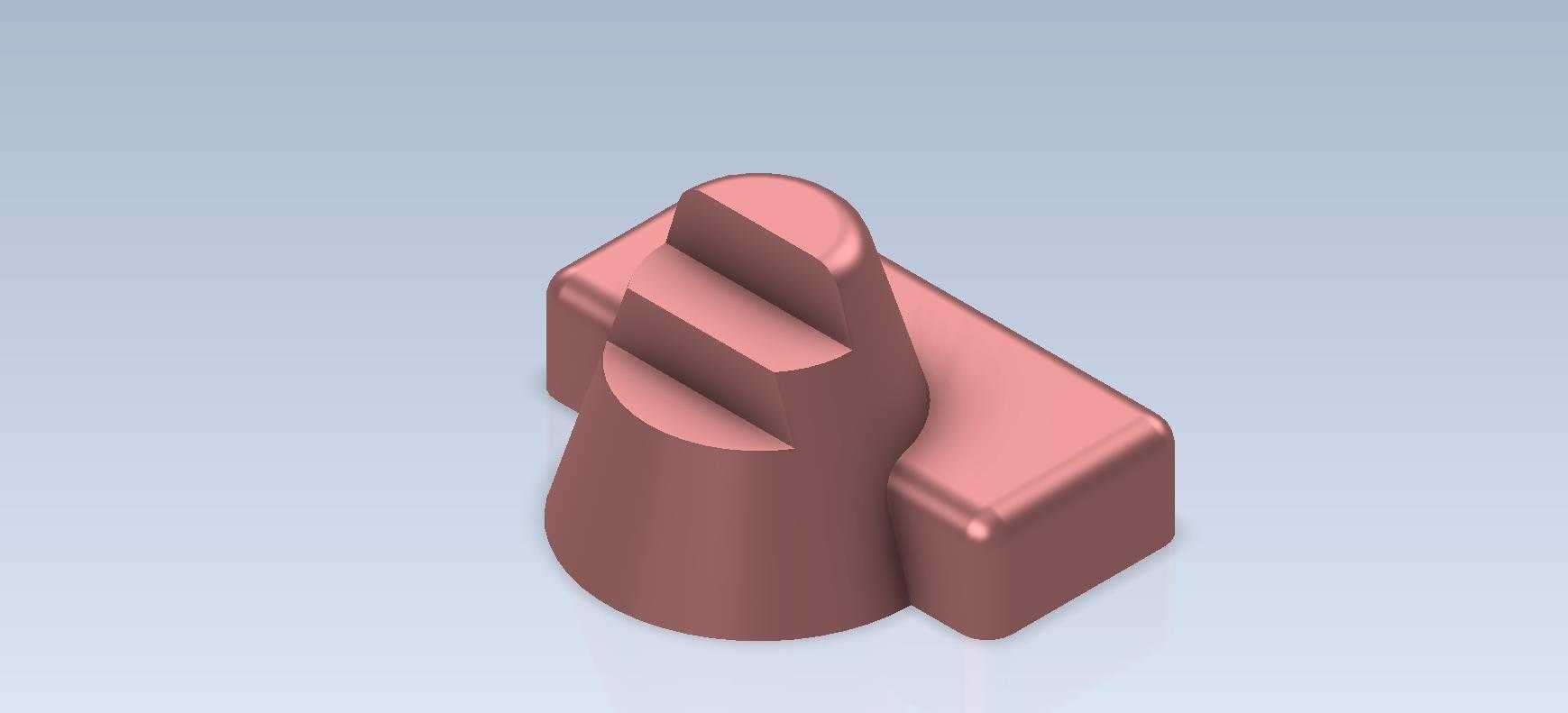

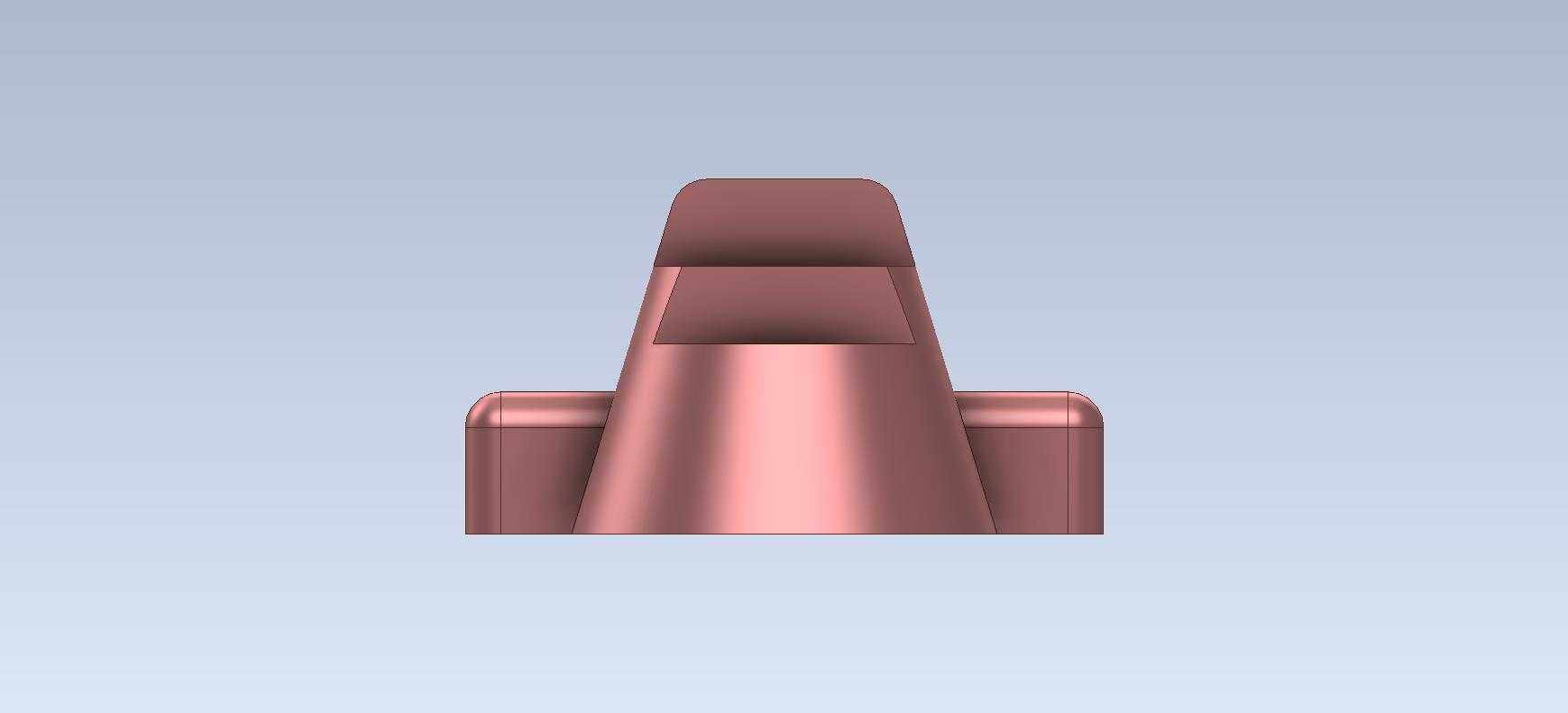

　　中间的锥形凸台并非等径结构，靠近基座顶面的位置直径更大，向上逐步收窄，同时凸台侧面开有两道平行的卡槽，这两道卡槽的作用是卡入变压器铁芯的叠片定位边，不需要额外打胶或者加装紧固件就能完成铁芯与基座的预固定，在批量装配时能大幅减少工位操作时间，降低装配出错概率。凸台顶部做了圆弧过渡，没有尖锐棱角，能避免装配时操作人员被划伤，也能减少铁芯叠片安装时被凸台边缘刮掉绝缘漆的风险。

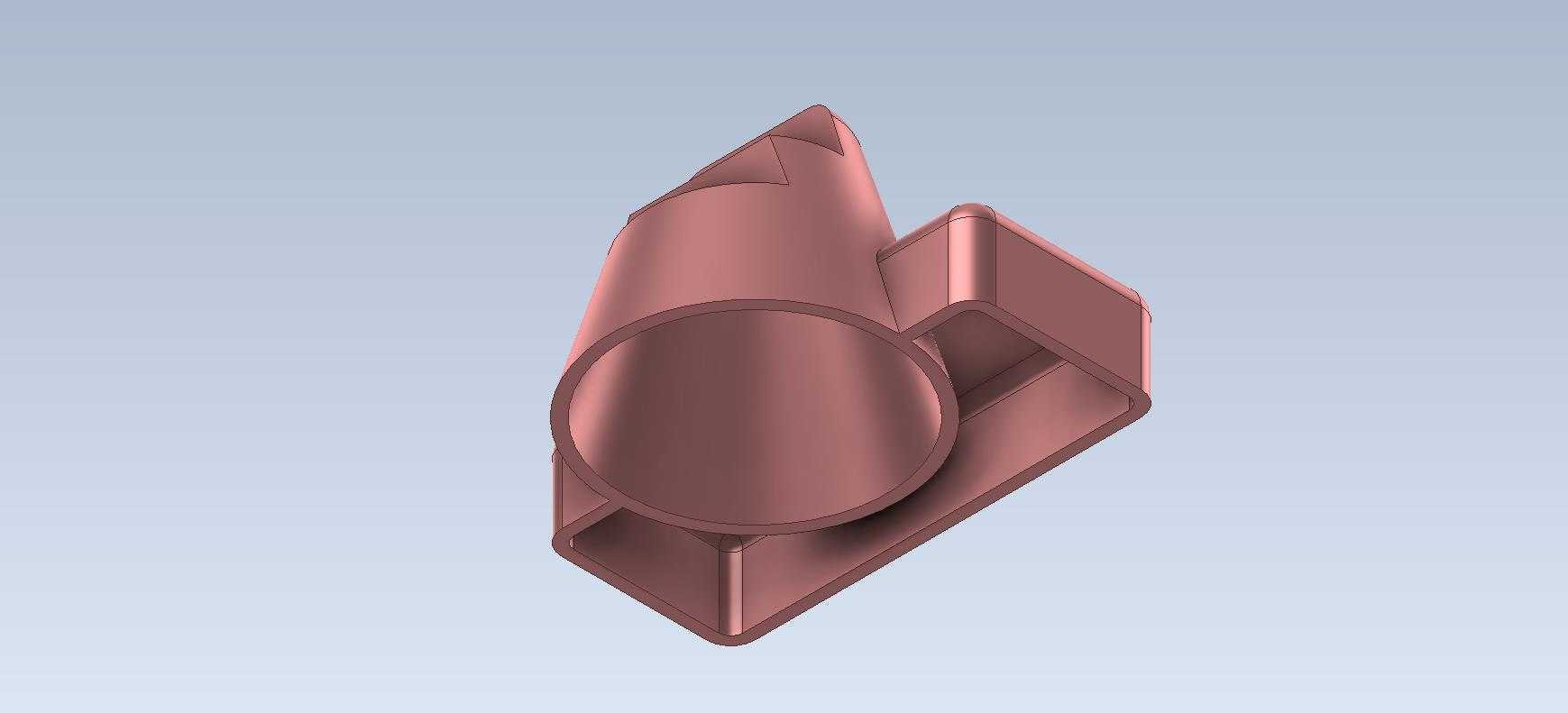

　　从安装边界来看，矩形基座的底面为完全平面，没有凸起的定位柱或者卡扣，适配采用胶粘或者螺丝锁附两种安装方式，安装时不需要在设备壳体上加工复杂的异形槽，只需要预留对应尺寸的平面安装区域即可，基座的整体高度控制在小功率电源的常规安装空间范围内，不会与周边的电容、电阻等板载元件产生空间干涉。设计时特意将凸台的卡槽深度控制在铁芯叠片厚度的三分之一位置，既保证卡接后的定位强度，又不会因为卡槽过深导致凸台整体结构强度下降，在承受变压器自身重量以及常规振动载荷时，凸台不会出现断裂问题。

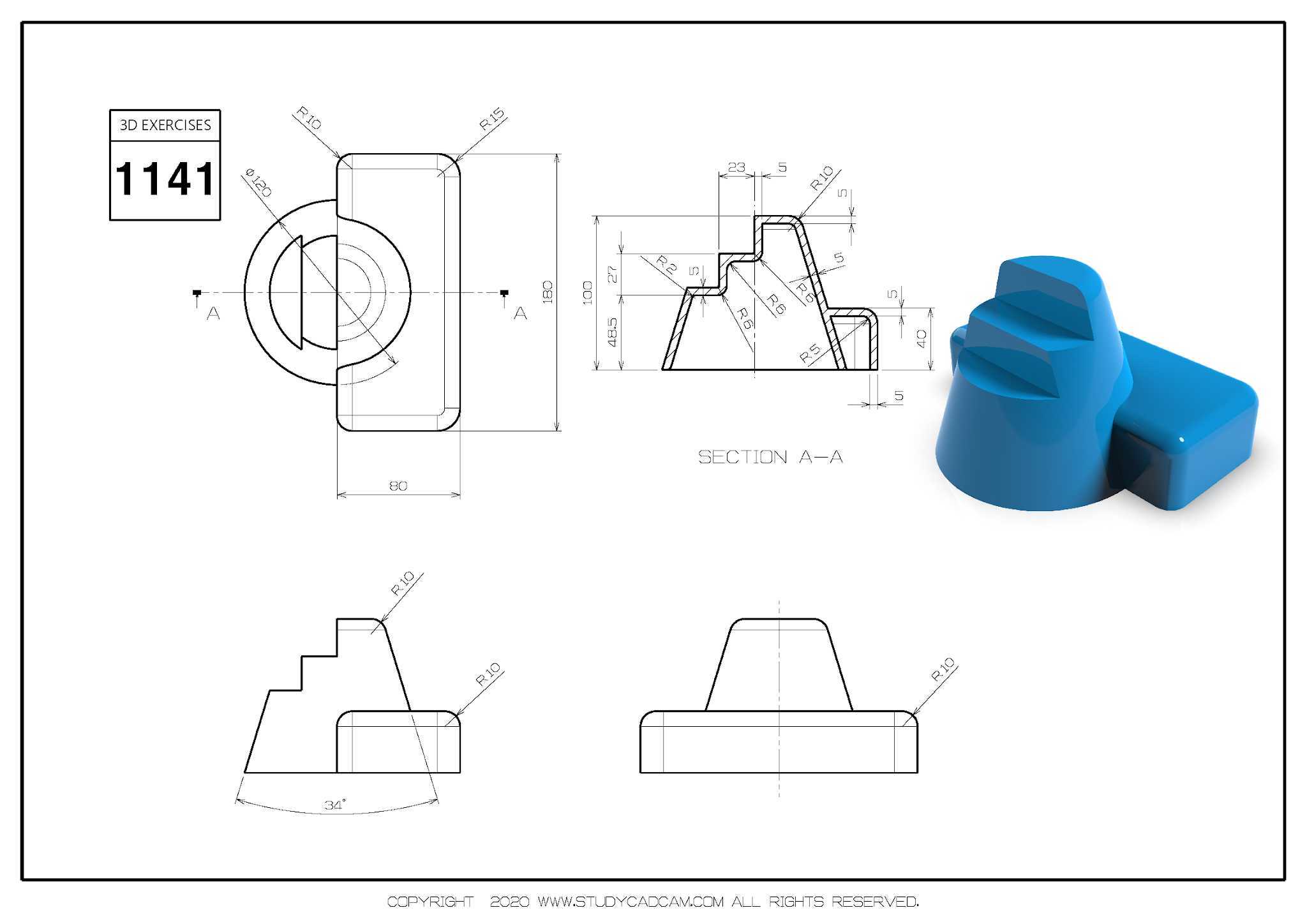

　　基座的材质默认采用阻燃绝缘工程塑料，表面做了哑光处理，不会因为长期积灰形成导电通路，同时材质的耐温范围覆盖常规电源的工作温升区间，在变压器长期带载运行产生的温度环境下，不会出现形变、脆化的问题。从建模练习的角度来看，这个构件涵盖了拉伸、拔模、倒圆角、切除开槽等多个基础建模特征，特征之间的父子关系清晰，没有冗余的建模步骤，很适合刚接触三维建模的设计人员练习基础特征的逻辑排布，理解结构设计中工艺性、装配性的平衡思路。实际生产中，这个基座的注塑模具结构也相对简单，没有复杂的侧抽芯结构，开模方向沿着凸台的轴向即可，分型面设置在矩形基座的顶面位置，能保证成型后飞边容易清理，批量生产的良率更高。在实际选型适配时，只需要核对铁芯的叠片厚度与卡槽宽度的匹配度，以及基座底面的安装尺寸与设备内部预留空间的匹配度即可，不需要做额外的结构修改，适配性较强。
