阶梯式带孔L型定位安装基座结构

　　从结构设计逻辑来看，整个零件采用一体式切削或注塑成型的思路，没有额外的拼接装配结构，最大限度减少了装配累积误差，主体分为下层L型基座和上层凸台两个功能段：下层L型结构的水平底板上预留了两个沉头安装孔，孔位的中心距严格匹配常规小型元器件的安装孔距标准，安装时可以直接用M3规格的沉头螺丝将基座固定在设备的安装基板上，沉头孔的设计能够保证螺丝顶面不超出基座平面，避免后续安装其他元件时出现干涉；竖直挡边的高度刚好匹配常规小型接线端子的侧边高度，既能够起到侧向限位的作用，又不会遮挡端子的接线操作空间。这款阶梯式带孔L型定位安装基座，是小型机电设备内部走线、元器件限位固定场景中常用的结构件，日常在低压控制模组、小型电源适配单元、桌面级实验工装的内部装配环节经常能见到这类零件的身影，它不需要承担大载荷的结构支撑作用，核心是为相邻的小型电子元件、接线端子提供精准的定位依托，同时借助自身的L型弯折结构形成单侧挡边，避免装配过程中元器件出现侧向滑移，也能在设备受小幅振动时限制元器件的位移量，降低接线松脱的概率。

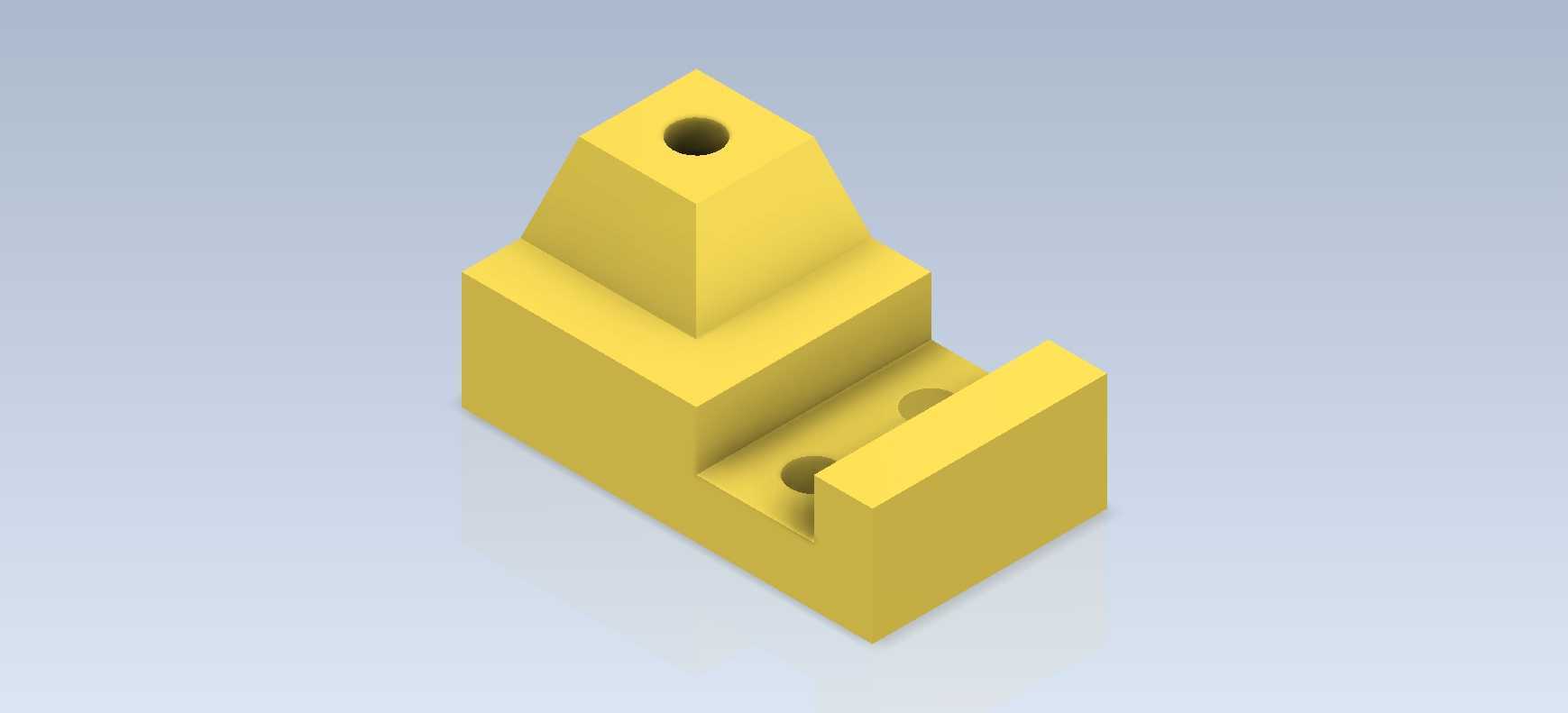

　　上层的阶梯凸台采用两级收窄的结构，最顶端的凸台中心预留了一个贯通的光孔，这个孔位主要用于穿设定位销或者小型固定螺杆，当需要在基座上方叠加安装小型传感元件或者线路固定座时，可以直接通过这个孔位完成快速定位，不需要额外做对位调整，阶梯收窄的结构一方面是为了减少零件整体的材料用量，降低自重，另一方面也能在凸台根部形成自然的加强筋结构，避免凸台受侧向力时出现根部断裂的问题。从安装边界尺寸来看，整个基座的整体轮廓控制在极小的尺寸范围内，下层底板的长宽尺寸适配常规20mm间距的安装孔格，能够直接兼容市面上多数标准化的设备安装基板、型材安装面的孔位布局，不需要额外对安装面做打孔改造；零件的总高度控制在不遮挡周边元器件散热通道的范围内，上层凸台的顶面高度低于周边元件的最低散热面高度，不会阻碍设备内部的自然对流散热通道。

　　在实际建模过程中，这类零件的建模逻辑非常适合作为三维建模入门的基础练习案例：首先绘制L型底板的二维轮廓，通过拉伸命令生成底座主体，之后在底板对应位置切除出沉头安装孔，再在底板的竖直边上方叠加绘制两级阶梯凸台的轮廓，拉伸生成凸台结构后，在凸台中心切除出贯通的光孔，最后对所有的棱边做统一的倒角处理，避免锐边在装配过程中划伤操作人员或者破坏线材绝缘层，整个建模过程涵盖了基础的草图绘制、拉伸、切除、倒角等最常用的建模命令，能够帮助初学者快速掌握三维建模的基础操作逻辑，理解零件结构从功能需求到三维模型的转化思路。

　　在实际生产选型时，这类基座如果用于普通民用电子设备内部，可以选用ABS工程塑料作为加工材料，通过注塑工艺批量生产，成本低自重轻，能够满足常规的绝缘和定位需求；如果用于工业控制设备内部、存在小幅振动的使用场景，则可以选用铝合金材质通过CNC切削加工成型，表面做阳极氧化处理，提升零件的结构强度和耐磨性能，保证长期使用过程中孔位不会出现磨损变形，定位精度能够长期保持稳定。需要注意的是，这类基座的安装孔位边缘都做了0.2mm的倒角处理，既能够去除加工产生的毛刺，也能在安装螺丝时起到导向作用，降低装配的对位难度；上层凸台的贯通孔内壁做了轻微的拔模处理，如果采用注塑工艺生产，能够方便零件从模具中脱出，提升量产的良品率。
