三槽三角皮带传动滑轮结构设计

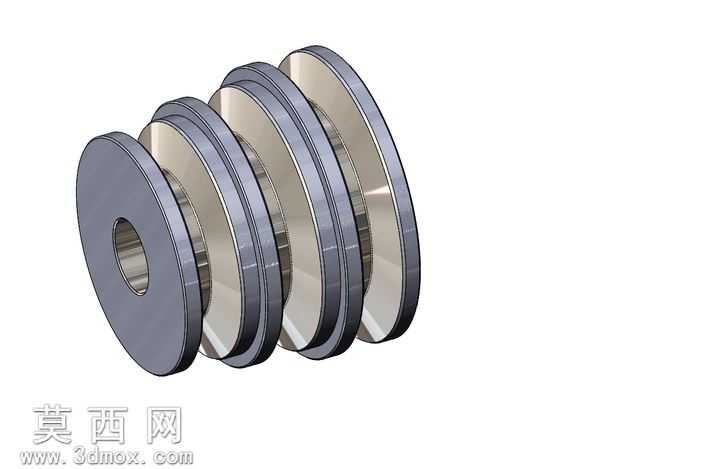

本作品为三槽三角皮带滑轮的三维参数化设计模型，建模过程严格遵循机械传动带轮的设计规范，先通过草图绘制带轮的轴向截面轮廓，精准定位轮槽的基准位置，按照三角带的标准截面尺寸确定轮槽的夹角、槽深、槽顶宽与槽底圆角参数，保证后续装配时三角带与轮槽的贴合度符合传动要求。建模时采用旋转凸台命令生成带轮的基体结构，中心轴孔按照标准配合公差设计，预留键槽安装位置，保证带轮与传动轴的周向固定可靠；三个轮槽沿轴向等距排布，轮缘外侧设置挡边结构，避免皮带运转过程中出现脱槽故障。材质设计上，带轮主体采用灰铸铁材质参数，赋予模型细腻的金属磨砂质感，轮槽工作面做了高亮金属光泽处理，区分加工面与非加工面的视觉差异，渲染阶段添加环境反射效果，还原金属零件在工业场景下的真实光影表现。结构设计层面，轮辐部分采用实心圆盘式结构，适配中小功率传动场景的强度需求，各轮槽之间的隔板厚度经过强度校核，既保证传动过程中不会出现隔板变形，又尽可能控制带轮整体重量，降低转动惯量对传动系统启停的影响。设计思路围绕通用传动场景的适配性展开，三槽结构可同时搭载三根三角带，能够传递更大的传动功率，适用于机床、农机、轻工设备等多种需要皮带减速传动的机械结构，模型的所有尺寸均做参数化关联，可根据实际使用的三角带型号、传动功率需求快速调整轮槽尺寸、轴孔直径与带轮整体外径，无需重新绘制基础轮廓，大幅提升同类零件的设计效率。建模过程中对轮槽的棱边做了合理的圆角过渡处理，避免应力集中问题，同时还原实际加工过程中的倒角工艺细节，让模型既符合工程设计的严谨性，又具备真实工业零件的外观质感，可直接用于装配验证、传动模拟以及工程出图参考。
