手动螺旋夹紧式管钳工装结构设计

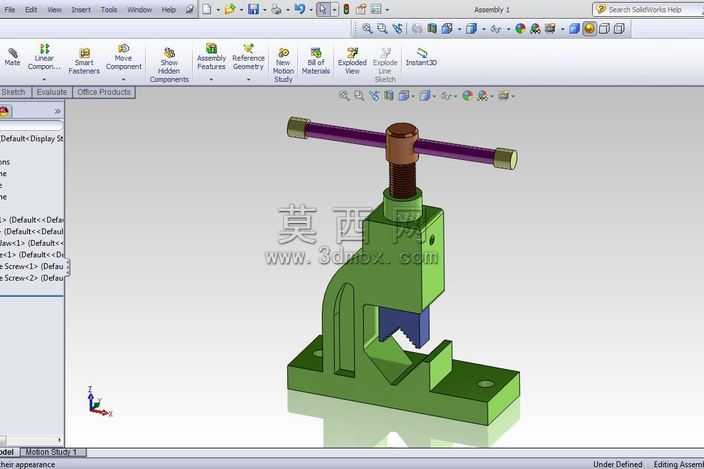

本作品为手动螺旋驱动的管道夹紧管钳三维建模作品，整体采用参数化建模思路完成全零件结构搭建，建模过程中优先保证各运动部件的装配干涉校验，确保螺杆升降、钳口开合的动作逻辑符合实际手动工装的使用逻辑。外观渲染阶段针对不同功能部件匹配了差异化的材质表现：主体承载的C型架与底座采用亮绿色哑光工程塑料材质，还原轻量化手动工具的外壳质感；顶部的驱动螺杆采用做旧古铜色金属材质，表面添加细微的螺纹纹理与使用磨损痕迹，强化金属传动部件的真实质感；横向操作杆采用紫色哑光包覆材质搭配两端米黄色防滑端帽，还原手动操作部件的握持触感；活动压块与固定钳口采用深蓝色硬质合金材质，钳口位置加工有适配圆管外壁的V型齿槽结构，保证夹持管道时的咬合摩擦力，避免管材夹持过程中出现打滑偏移。结构设计上采用经典的螺旋进给夹紧方案，C型立式架体与底部安装底座为一体化结构，底座预留两个安装固定孔，可将整个管钳固定在工作台面使用，提升夹持作业时的整体稳定性；顶部的螺杆与架体上端的螺纹孔形成螺旋传动副，转动横向T型手柄即可带动螺杆上下进给，螺杆下端连接活动压块，压块与固定钳口的V型槽上下对正，可适配一定直径范围内的圆形管道夹持作业，夹紧过程依靠螺旋副的自锁特性保证夹持力稳定，不会受管材振动影响出现松脱。建模过程中对所有配合面添加了合理的装配间隙，既保证活动部件运动顺畅无卡滞，也避免间隙过大导致的夹持精度不足问题，渲染阶段采用柔和的影棚布光方案，清晰展现各部件的结构轮廓与材质质感，整体模型完整还原了手动管钳的功能结构与外观特征，可作为手动工装设计、五金工具结构教学的参考案例使用。
