笔记本电脑充电线缆反复弯曲测试装置

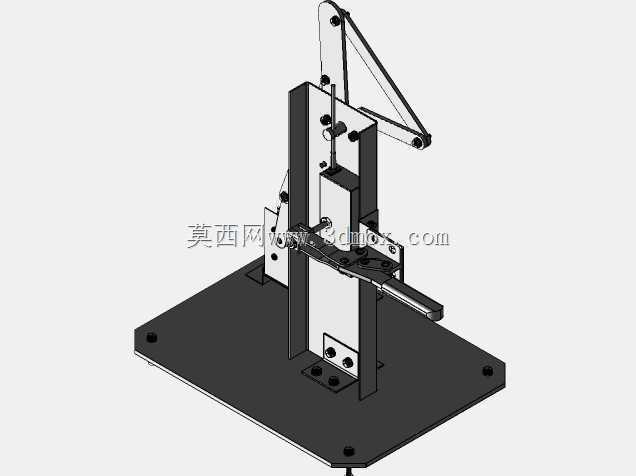

　　摆动臂的驱动端可连接偏心轮或曲柄连杆机构，将电机的旋转运动转化为摆动臂的定角度往复摆动，摆动角度可通过调整偏心距在0到180度范围内无级调节，适配不同线径、不同使用场景的线缆测试要求。线缆装夹位置分为两处，一处是固定在立柱下部的静夹具，用于夹紧线缆靠近接头的一端，模拟线缆与充电器或设备端的固定约束，另一处是固定在摆动臂端部的动夹具，用于夹紧线缆的自由段，随摆动臂做往复圆弧运动，两个夹具的夹持面都贴有防滑橡胶垫，夹紧力通过侧面的锁紧螺栓调节，既要保证测试过程中线缆不会出现滑移，又要避免夹持力过大压伤线缆绝缘层或内部线芯，装夹时需保证线缆的弯折点正好对准摆动臂的铰接中心，让弯折过程中线缆的受力点始终集中在预设的测试位置，在消费电子供应链的线材可靠性验证环节，线缆弯折寿命是充电类配件必过的验证项，尤其是笔记本电脑配套的电源充电线，日常使用中会伴随设备开合、挪动产生反复弯折，弯折位置多集中在线缆与接头衔接的应力集中段，一旦内部铜芯断裂或绝缘层破损，会直接引发充电故障甚至安全隐患，这类测试装置就是为了在实验室环境下复现长期使用的弯折工况，替代人工弯折完成标准化的寿命验证。这套装置采用立式悬臂摆动结构，底部为方形安装底板，通过四个角的安装孔可直接固定在试验台台面，安装时需保证底板平面水平度偏差不超过0.5mm/m，避免摆动过程中产生附加侧向力影响测试结果，底板上方设置竖向支撑立柱作为整个摆动机构的承载基础，立柱上部铰接摆动臂，

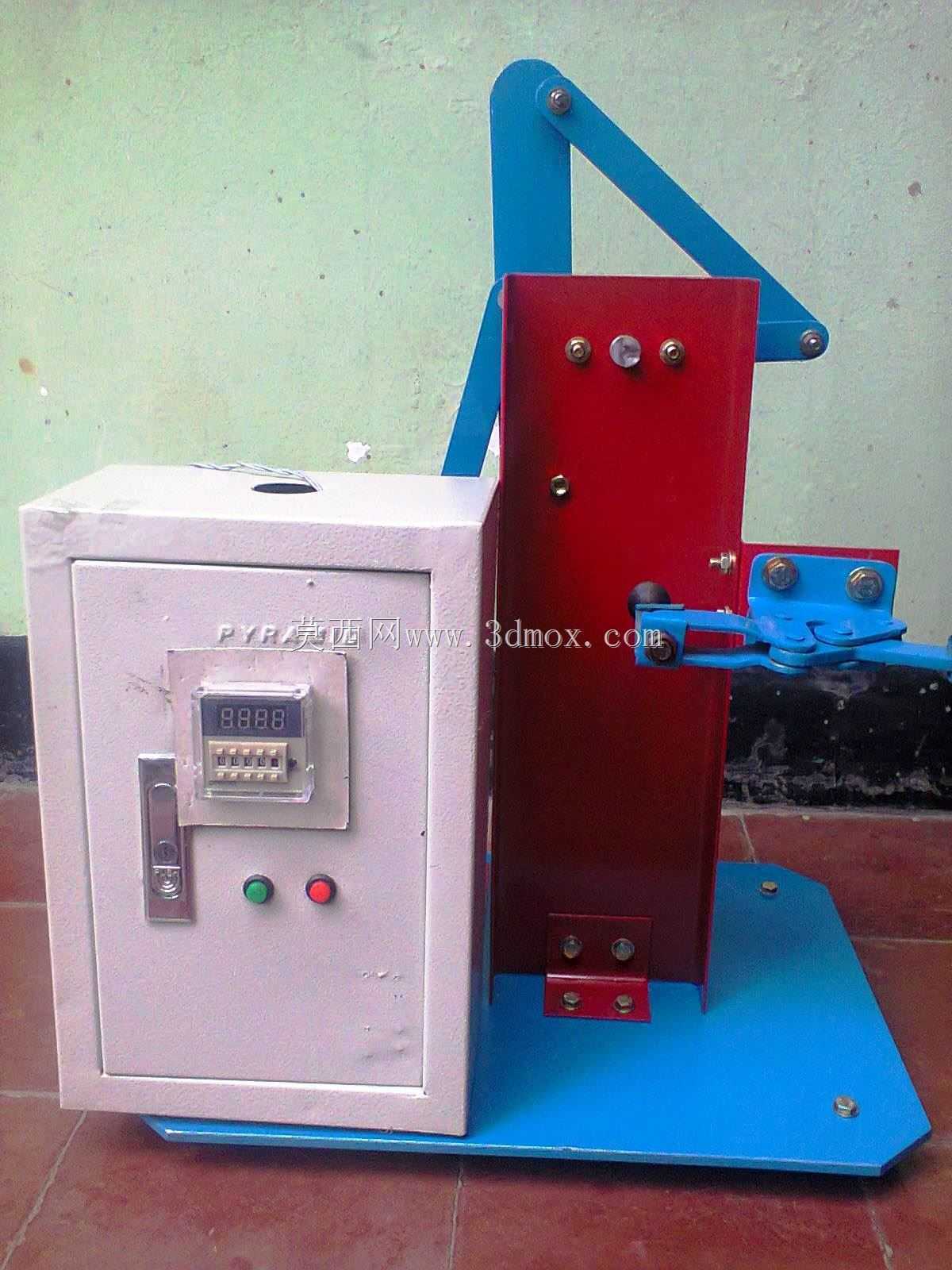

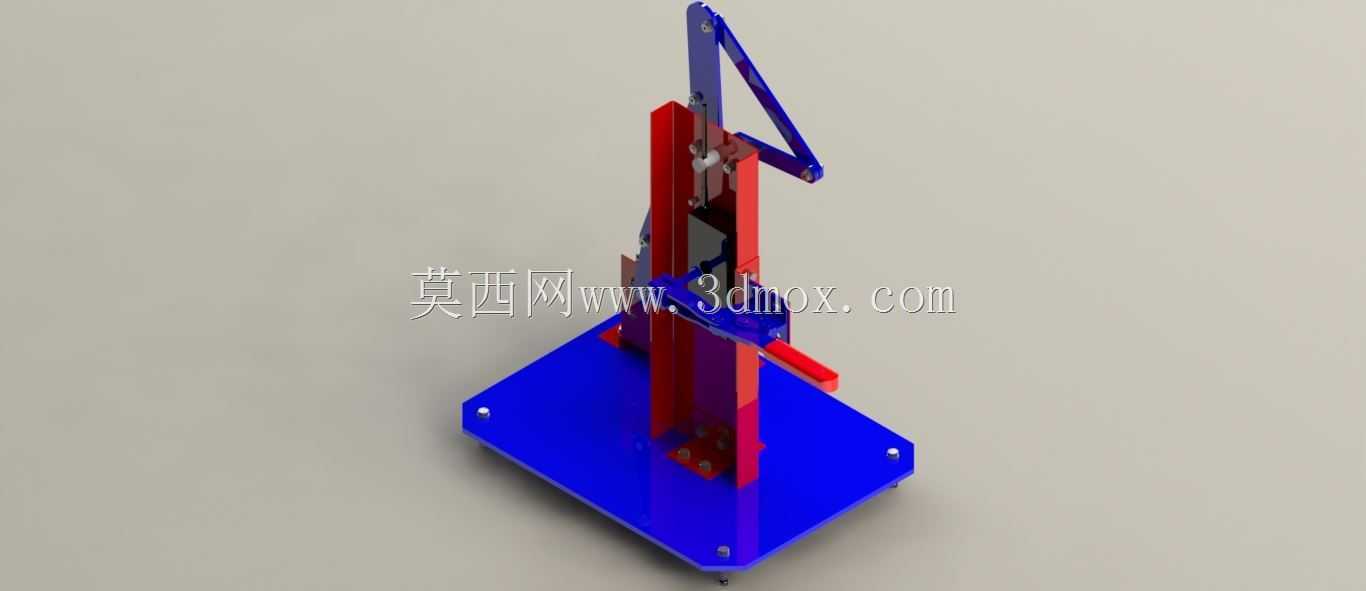

　　不会出现位置偏移导致测试数据失真。装置的结构件做了分色处理，底板采用蓝色烤漆工艺，立柱与摆动臂的受力结构件采用红色金属材质，非受力的防护盖板采用蓝色板材，不同颜色的区分既可以在装配调试时快速识别不同功能的部件，也能在设备运行时让操作人员清晰观察摆动臂的运动轨迹，避免误触运动部件。整套装置的外形尺寸控制在紧凑型试验设备的常规范围内，底座边长约300mm，整体高度约450mm，摆动臂最大摆幅下的横向伸出长度不超过200mm，不需要占用太大的试验台空间，适合放置在实验室的标准工作台上使用，安装时不需要额外做地基固定，仅通过底板的四个螺栓锁紧即可满足运行稳定性要求。从设计逻辑上看，这套装置没有采用复杂的多轴运动结构，

　　而是用最简单的曲柄摇杆机构实现定角度反复弯折，核心是保证弯折过程的运动一致性，每一次摆动的角度、速度、弯折半径都完全一致，避免测试过程中变量不可控导致的测试结果离散度过大，摆动频率可通过驱动电机的调速器调整，常规测试工况下设置为每分钟30次往复，可根据不同的测试标准要求调整到对应频率。在实际使用场景中，除了笔记本电脑充电线，这套装置更换适配的夹具钳口后，也可用于手机数据线、耳机线、小型电器电源线等小直径柔性线缆的弯折寿命测试，只需要调整摆动半径和装夹位置即可适配不同长度的测试样品，静夹具的安装位置预留了上下调节的长槽孔，可根据线缆的测试段长度调整两个夹具之间的间距，适配从100mm到300mm不同长度的测试样品。结构设计上，

　　摆动臂的铰接位置采用了自润滑铜套作为转动副，不需要频繁加注润滑油即可保证长期运行无卡滞，铰接轴的端部设置了防松螺母，可调整铰接副的配合间隙，避免长期运行后出现旷量导致摆动角度出现偏差，立柱与底板之间采用螺栓加定位销的连接方式，保证立柱与底板的垂直度，不会因为长期往复受力出现连接松动。考虑到测试过程中可能会出现线缆断裂后甩出的情况，装置的摆动区域外围可加装透明亚克力防护挡板，挡板通过螺栓固定在底板边缘，不影响观察测试过程的同时可起到安全防护作用，驱动部分可根据使用需求搭配计数传感器，达到设定的弯折次数后自动停止设备，不需要人工值守计数，降低测试人员的劳动强度。整套装置的结构没有复杂的异形曲面，所有钣金件都采用常规的激光切割加折弯工艺即可加工，转动副、紧固件都采用标准件，加工成本低，维护方便，非常适合中小规模的线材生产企业、第三方检测实验室用于日常的线材可靠性验证工作，相比大型的多工位线材测试设备，这套单工位装置的灵活性更高，可快速切换测试样品，调整测试参数，满足小批量多品种的线材测试需求。
