台式材料拉伸性能测试试验机结构

　　在材料力学性能检测的日常作业场景里，这类小型台式拉伸测试设备常被安置在实验室检测工位、来料检验区或是小型加工车间的质检角，不需要占用过大的场地空间，就能完成常规金属试样、非金属样条的静态拉伸力学性能测定，获取材料屈服强度、抗拉强度、断后伸长率这类核心力学参数，给来料合格判定、工艺调整优化、产品失效分析提供最直接的实测数据支撑。

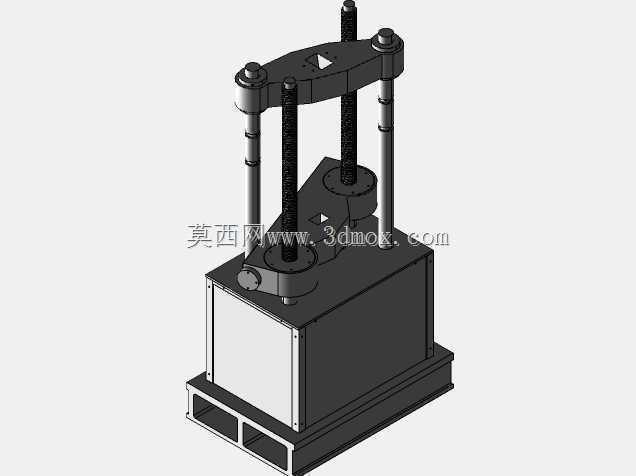

　　从设备的实际功能逻辑来看，整套结构的核心是实现稳定的轴向加载，避免试样受载过程中出现偏载带来的测试数据偏差。底部的厚重箱式基座是整套设备的承重基础，内部预留了动力单元、传动组件以及力值采集模块的安装空间，基座下方搭配的木质托盘式支撑结构，一方面可以垫高设备让操作面匹配常规站立作业的高度，另一方面也能缓冲设备运行时的微小振动，避免振动传递到试验台影响力值传感器的采集精度。基座上方垂直布置的两根光杠立柱是整套加载机构的导向基准，两根立柱平行度公差需要严格控制在合理范围内，保证上下移动的加载横梁在全行程内都不会出现卡滞、偏斜的问题。

　　设计这套结构的时候，首先要考虑的是加载同轴度的控制，上夹具的安装座和下夹具的固定端需要严格对中，同轴度偏差过大会让试样承受附加的弯曲应力，直接导致测得的抗拉强度数值偏低，断口位置出现异常偏斜。顶部的绿色弧形横梁是上夹具的承载部件，设计成弧形结构不是单纯为了外观辨识度，而是可以在同等重量下获得更好的抗弯刚度，避免大载荷加载时横梁出现中部下挠的变形，保证夹具的对中精度。两根立柱上的红色标识段是行程限位的参考区间，对应设备的有效试验行程范围，安装试样的时候可以根据试样的原始标距长度，快速调整活动横梁的初始位置，不用反复点动调整位置，提升装夹效率。

　　从安装边界的尺寸来看，这类小型台式设备的整体占地尺寸控制在0.3平方米以内，基座的长宽尺寸适配常规的实验室标准试验台，不需要额外做地基固定，只要放置在水平硬质台面上，调平底部的支撑脚就可以投入使用。设备的有效拉伸行程可以覆盖常规的哑铃型非金属试样、圆棒型金属短试样的测试需求，不需要额外加高立柱或是更换加长夹具就能满足绝大多数常规检测需求。夹具部分采用平口钳式的夹持结构，夹持面做了防滑滚花处理，夹持不同厚度、不同直径的试样时，只需要调整夹紧螺栓的压紧力就可以牢固固定试样，避免拉伸过程中试样出现打滑位移，影响测试数据的准确性。

　　日常使用过程中，这套结构的维护点也相对清晰，两根导向立柱需要定期涂抹润滑脂，减少活动横梁移动时的摩擦阻力，避免长期干摩擦导致立柱表面出现拉痕，影响导向精度；力值传感器需要定期做校准，保证加载力值的采集精度符合检测标准要求；夹具的夹持面如果出现磨损打滑的情况，及时更换夹块就可以恢复夹持性能，不需要整体更换夹具组件，后期维护成本相对较低。不同于大型落地式万能试验机，这类小型台式设备更适合检测频次不高、测试载荷不大的应用场景，不需要配套专用的液压站或是大功率伺服系统，整体运行噪音低，能耗也更小，对于中小型加工企业、高校教学实验室来说，完全可以满足日常的材料力学性能测试需求。结构设计上没有多余的冗余部件，所有外露部件都做了倒角处理，避免操作过程中出现磕碰划伤的安全隐患，活动横梁的移动速度可以根据测试标准要求调整，适配不同材料的拉伸速率要求，不管是塑性材料的慢速拉伸还是脆性材料的快速加载，都能稳定完成测试过程。
