笔记本适配器电缆弯曲测试设备结构设计

　　在消费电子线材可靠性验证环节，笔记本电源适配器的连接电缆属于高频弯折受力部件，用户日常使用中插拔、拖拽、弯折动作会反复作用于电缆与接头衔接位置，若线材耐弯折性能不达标，极易出现线芯断裂、绝缘层破损、接触不良等故障，直接影响电源适配器的使用寿命与用电安全，因此这类线材在量产前必须通过标准化的弯曲疲劳测试，这套设备正是针对该类测试场景开发的专用试验装置。

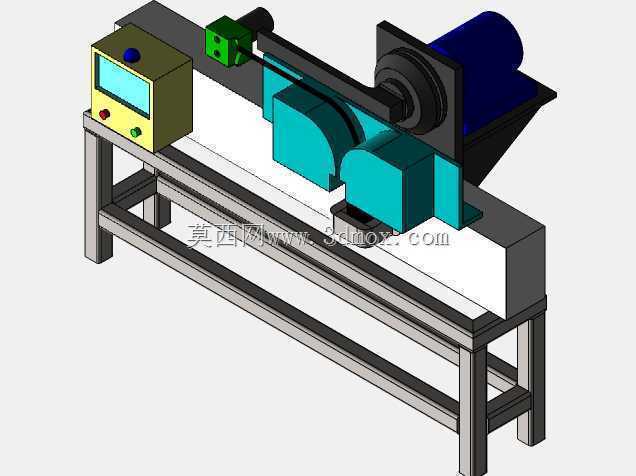

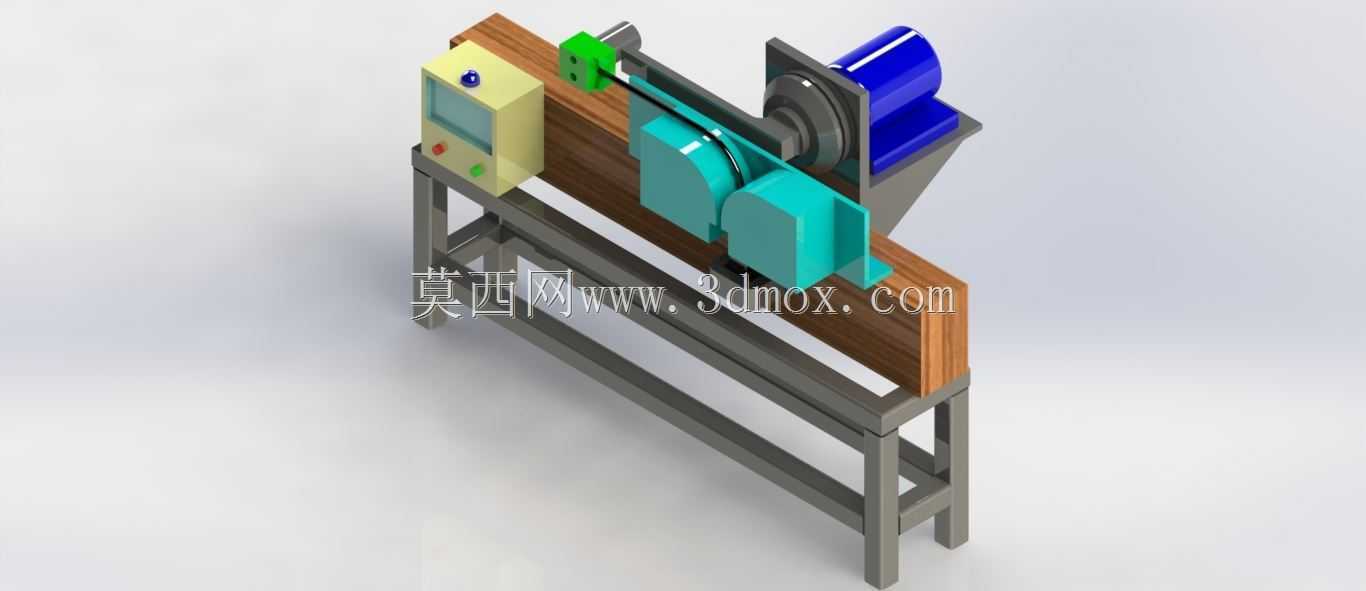

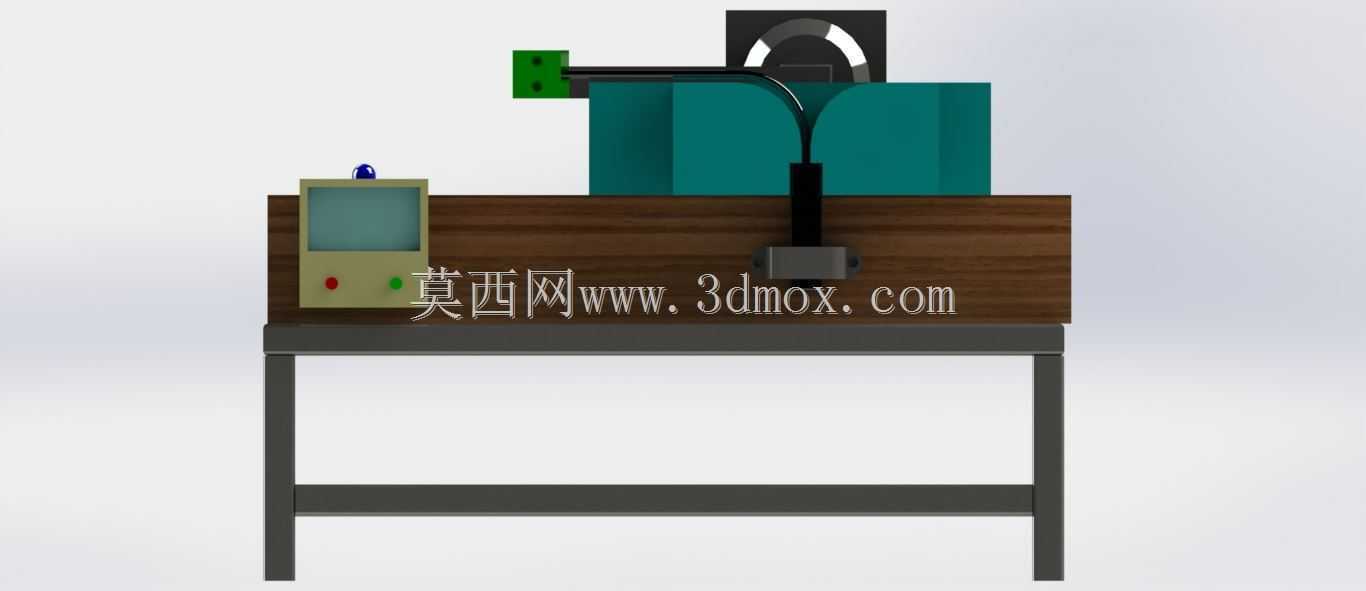

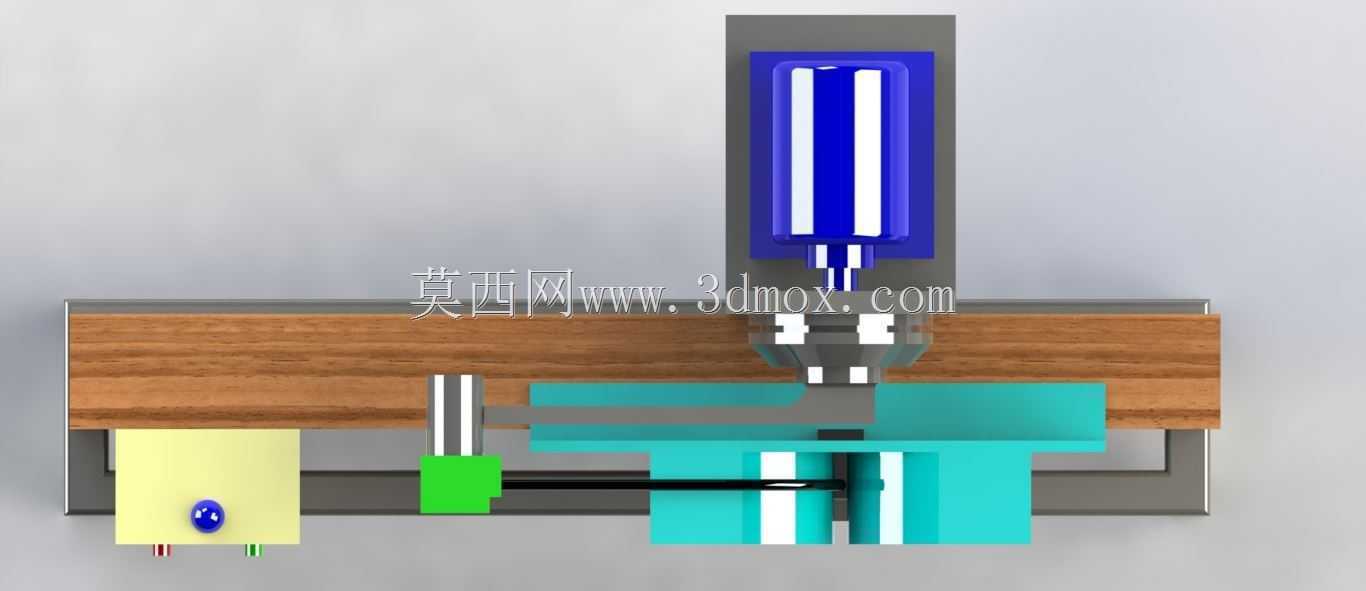

　　设备整体采用台式机架布局，底部为方管焊接成型的框架式支撑结构，机架台面采用实木层板铺设，兼顾安装基准的平面度与减震性能，整体安装占地面积控制在1.2米长、0.6米宽范围内，机架底部预留四个可调脚杯安装位，可根据现场地面平整度调整设备水平度，无需额外浇筑安装基础，直接放置在实验室标准工作台或地面即可完成布设，适配多数电子企业可靠性实验室的空间布局要求。

　　设备的动力端布置在台面右侧，采用卧式安装的驱动单元搭配偏心轮传动机构，可将电机的旋转运动转化为固定角度的往复摆动，摆动角度可通过调整偏心轮上的滑块位置实现0到180度范围内的无级调节，摆动频率可通过驱动端的调速模块匹配不同测试标准要求，覆盖常规消费电子线材测试的10-60次/分钟的常用频率区间。动力输出端连接电缆固定夹具，夹具采用快拆式压块结构，可适配不同线径的适配器电缆，装夹时无需额外工具，扳动压杆即可完成电缆一端的固定，夹具与电缆接触位置粘贴防滑橡胶垫，避免测试过程中电缆打滑或夹伤外绝缘层。

　　台面左侧布置有测试控制单元，控制箱采用钣金折弯成型的立式箱体，集成了计数模块、启停控制、急停按钮与状态显示屏，可预设测试弯折次数，达到设定次数后设备自动停机，同时可实时显示当前测试次数、运行频率等参数，控制箱与动力单元之间采用隐藏式布线，所有线缆均布置在台面下方的理线架内，避免测试过程中线缆外露造成安全隐患。控制箱旁预留有配重挂装位，可根据测试标准要求在电缆自由端悬挂对应重量的配重块，模拟实际使用中电缆末端适配器的自重负载，还原真实使用场景下的受力状态。

　　在传动机构与固定夹具之间，设置有可调节的电缆导向支撑座，支撑座采用耐磨尼龙材质加工，可沿台面上的T型槽调整前后位置，匹配不同长度的电缆试样，导向座的圆弧过渡面可避免电缆弯折过程中出现锐角剪切，保证弯折点始终处于设计要求的测试位置，避免因夹持位置偏移导致测试数据失真。设备的所有运动副位置均采用无油润滑轴承，长期运行无需频繁加注润滑油，不会对测试环境造成油污污染，适配电子实验室的洁净度要求。

　　从设计逻辑来看，这套设备优先考虑了测试结果的可重复性与操作便捷性，所有可调节位置均设置有刻度标识，更换不同规格试样时，操作人员可快速将各部件调整到对应参数位置，减少调试辅助时间。设备的安全防护设计也覆盖了全运行流程，动力端的旋转部件外侧设置有可拆卸的透明防护罩，测试过程中可直观观察机构运行状态，同时避免操作人员误触运动部件造成机械伤害，急停按钮布置在控制箱正面最易触碰的位置，出现异常情况时可一键切断动力输出。

　　不同于通用型线材弯折试验机，这套装置专门针对笔记本适配器电缆的测试场景做了结构优化，取消了通用设备上多余的功能模块，整体结构更紧凑，制造成本更低，同时针对适配器电缆的常规线径、弯折半径、测试负载做了参数适配，无需额外定制夹具即可直接开展对应测试工作，非常适合中小批量的线材可靠性抽检、来料检验环节使用。设备的机架结构预留了扩展安装孔位，后续若需拓展其他类型线材的测试能力，只需更换对应规格的夹具与导向座即可完成功能升级，无需对整体机架和动力部分做大规模改动，具备较好的功能延展性。

　　在安装调试层面，设备出厂前已完成动力单元与传动机构的同轴度校准，现场安装时只需将设备放置到位，调整脚杯水平后接通电源即可投入使用，无需复杂的现场组装与校准工作，降低了设备部署的技术门槛。日常维护过程中，只需定期检查夹具压块的磨损情况、传动皮带的张紧度即可，所有易损件均采用标准件，采购更换便捷，长期使用的维护成本较低。
