剥皮机配套原木输送传输设备结构

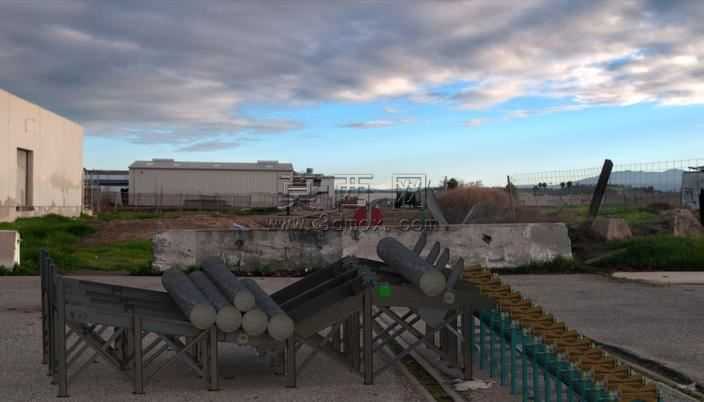

本模型为剥皮机配套的原木日志输送设备结构，采用SolidWorks进行全参数化三维建模，建模过程严格遵循机械设计规范，对设备的支撑机架、输送辊组、导向限位结构、衔接过渡段均进行了1:1比例的实体还原，所有零部件的装配约束均按照实际生产中的装配逻辑设置，可直接用于干涉检查、运动仿真与工程图导出。模型的材质渲染贴合实际工业场景，支撑机架采用哑光深灰碳钢材质，还原焊接钢结构的粗糙金属质感，输送辊筒表面做了防滑耐磨的纹理处理，衔接段的链板结构还原了工业链条的金属光泽与链节细节，场景渲染采用户外厂区自然光环境，天空云层、地面硬化场地与背景厂房的光影匹配真实户外作业环境，直观呈现设备在实际生产场景中的安装使用状态。从结构设计来看，该设备采用倾斜式多辊道布局，前端设置多组平行排列的承载辊，用于承接待加工的原木物料，辊组间距经过精准计算，可适配不同直径的原木稳定放置，避免输送过程中出现卡滞、滚落问题；机架采用型钢焊接成型的框架结构，底部设置多组支撑腿与斜向加强筋，保证大负载输送工况下的结构刚性，减少设备运行过程中的振动变形；设备中段设置导向分料结构，可将原木有序引导至后续剥皮机进料端，衔接段采用链板输送结构，与辊道段做平滑过渡设计，避免物料输送过程中出现卡顿、掉落问题。设计思路围绕原木剥皮工序的进料需求展开，针对原木重量大、外形不规则的物料特性，采用辊道与链板结合的输送形式，既保证了大负载承载能力，又能实现物料的平稳有序输送，设备的结构布局充分考虑了厂区安装空间与上下游设备的衔接需求，倾斜角度设计兼顾了物料输送的重力辅助效果与运行安全性，可有效降低输送过程的动力消耗，同时所有易磨损的辊筒、链板部件均采用模块化设计，方便后期维护更换，降低设备的运维成本。
