手动压力机手压体基座结构设计

手压体作为小型手动压力机的核心承载基座构件，在轻工装配、小批量零件加工、教学实训场景中承担着整机受力支撑、动作导向的核心作用，这类手动压力机常被用于小尺寸零件的压装、冲孔、折弯、铆接作业，比如电子元器件引脚压合、小型钣金件校形、塑胶件铆接固定等场景，不需要外接动力源，依靠人力杠杆即可输出稳定压力，适合小作坊、实训车间、维修工位这类没有配套动力气源或电源的场景使用。

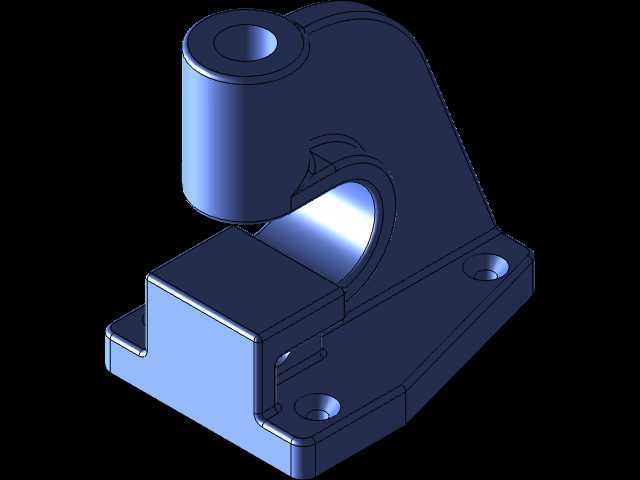

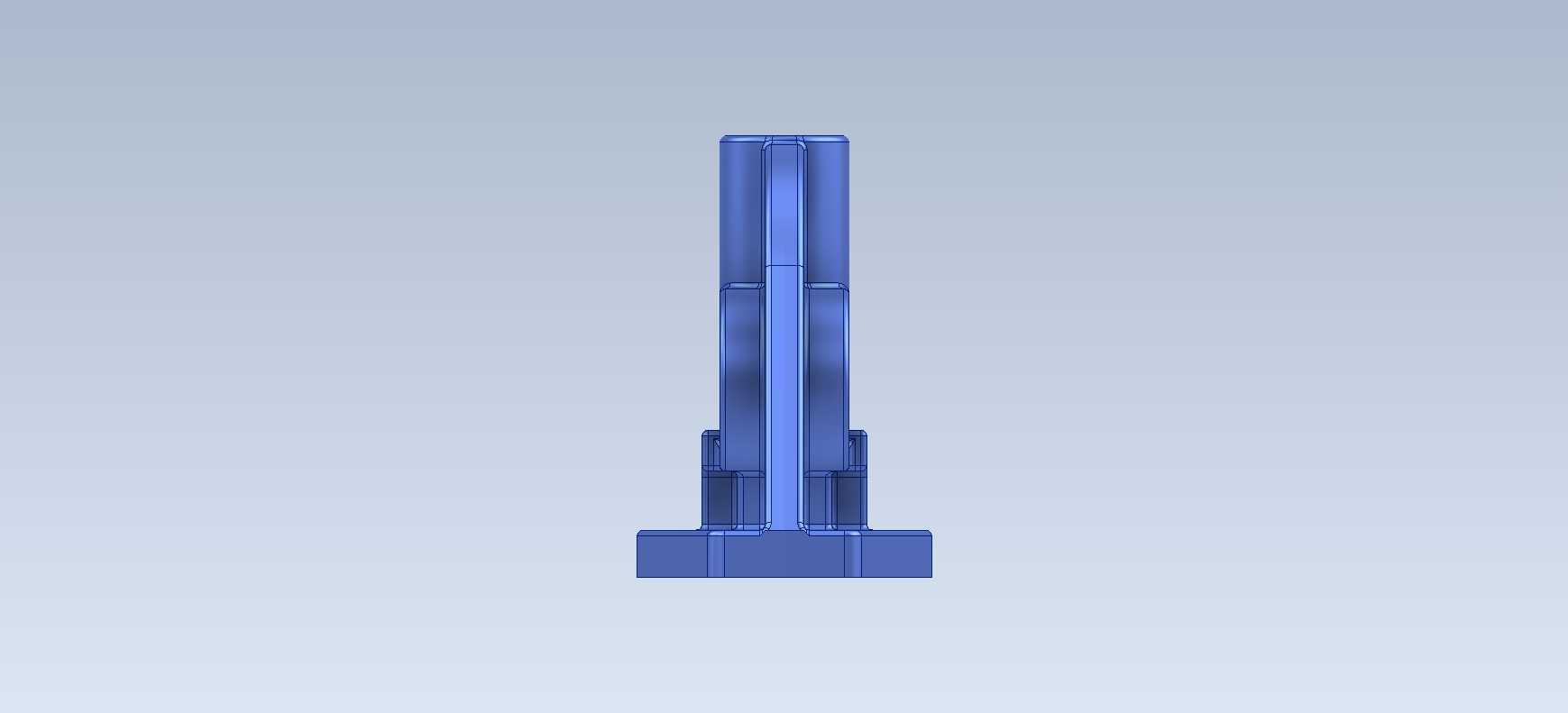

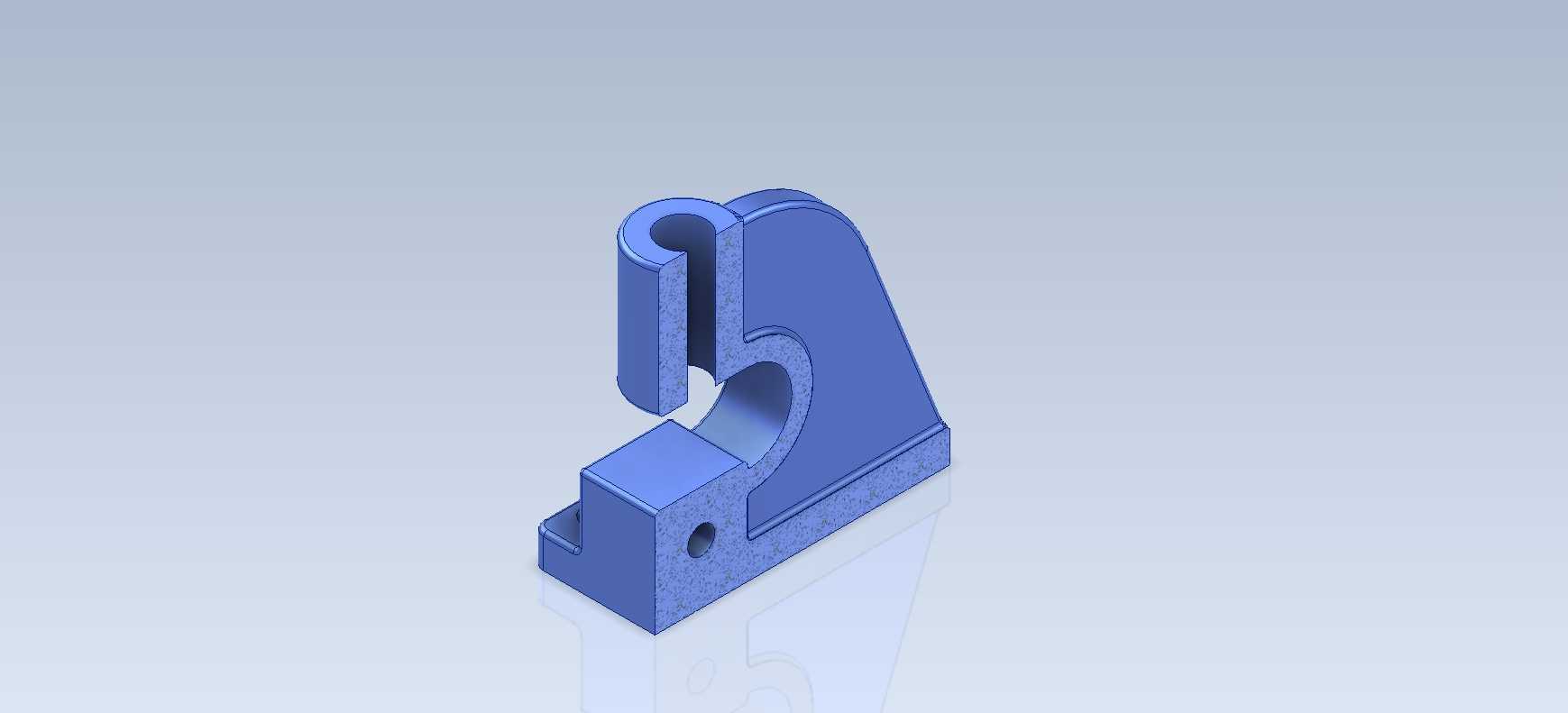

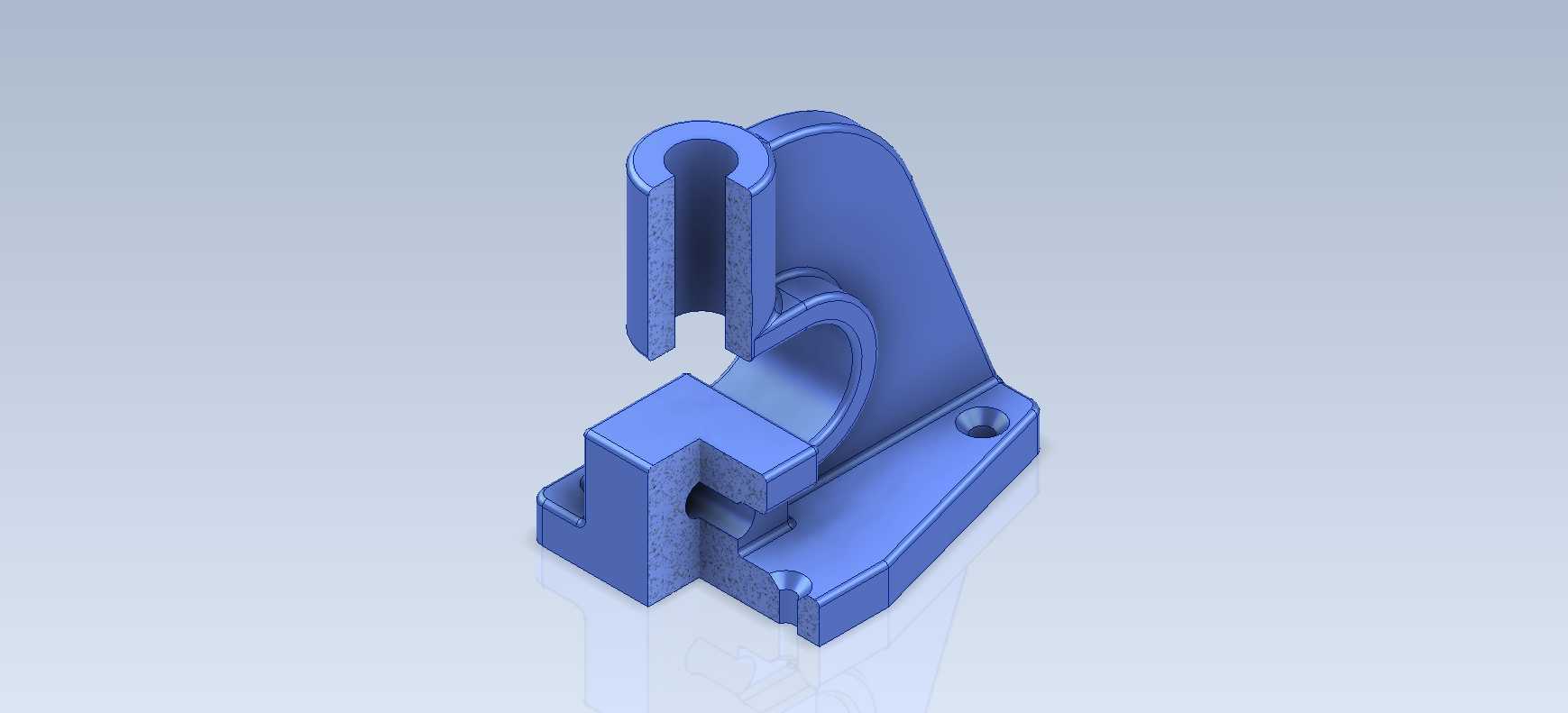

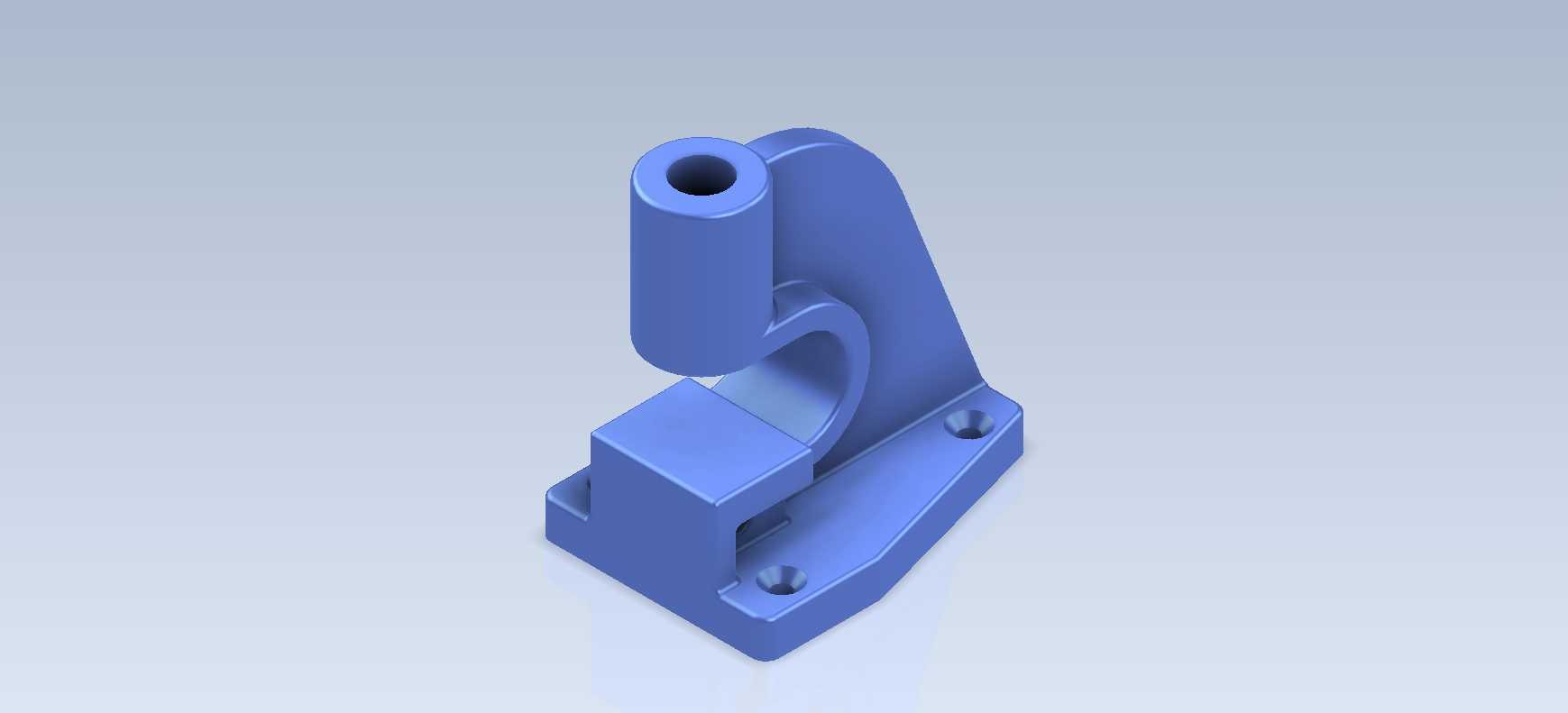

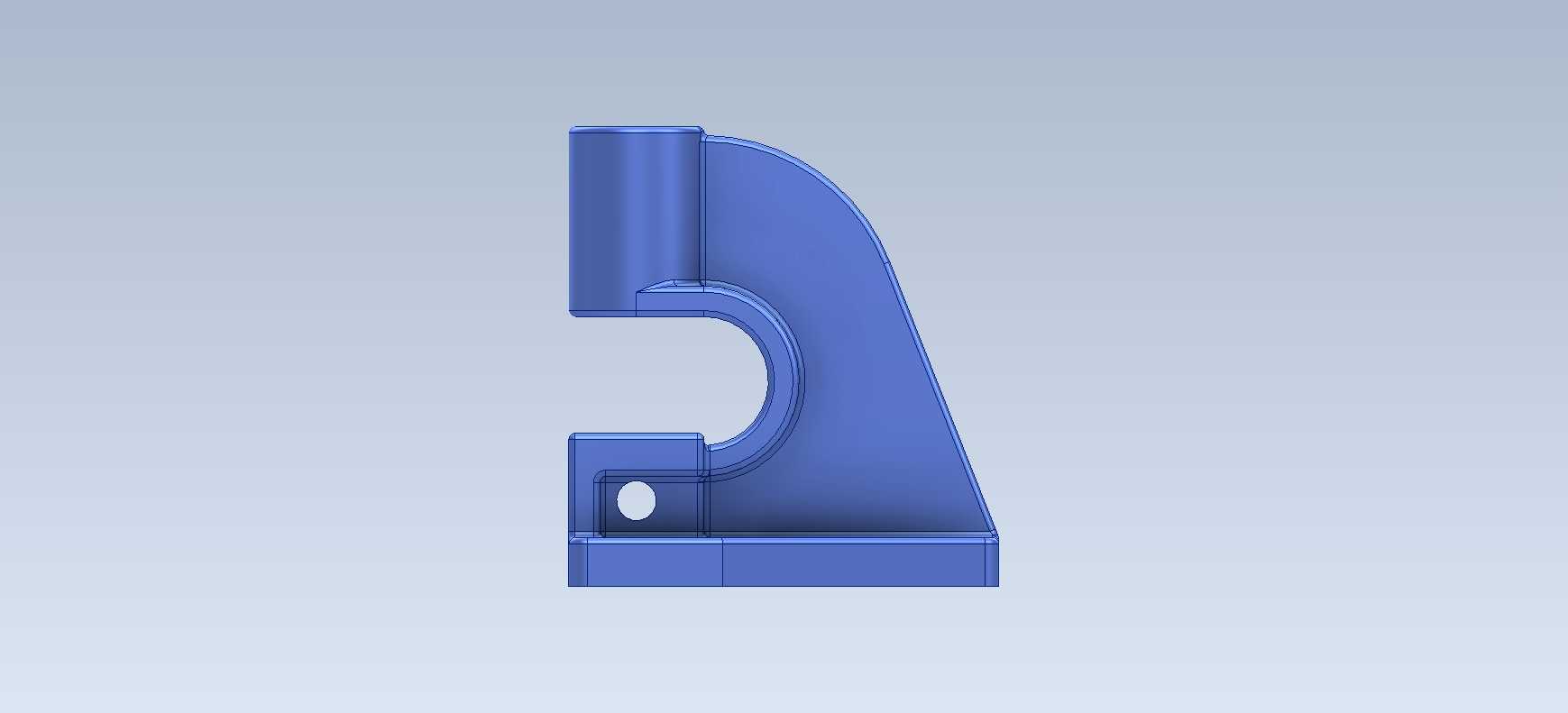

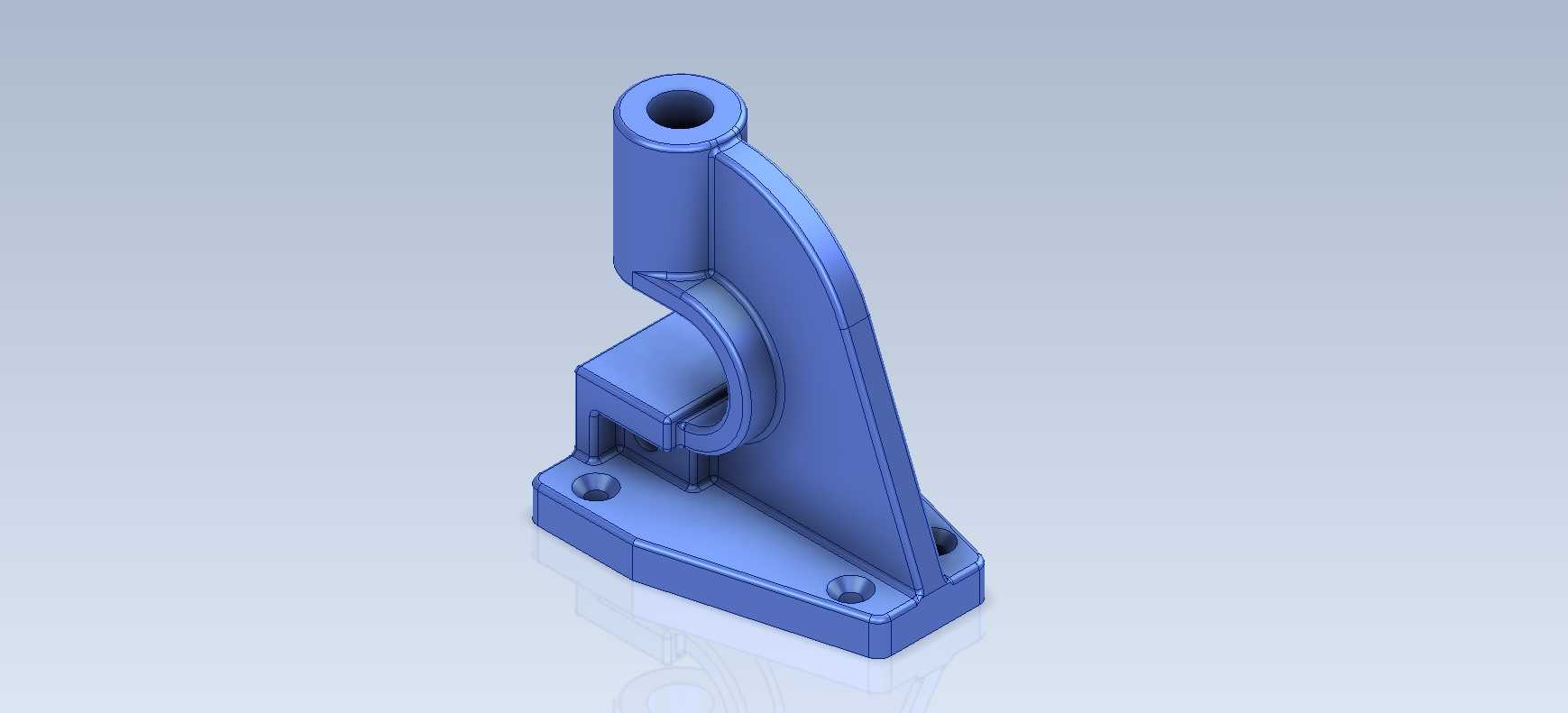

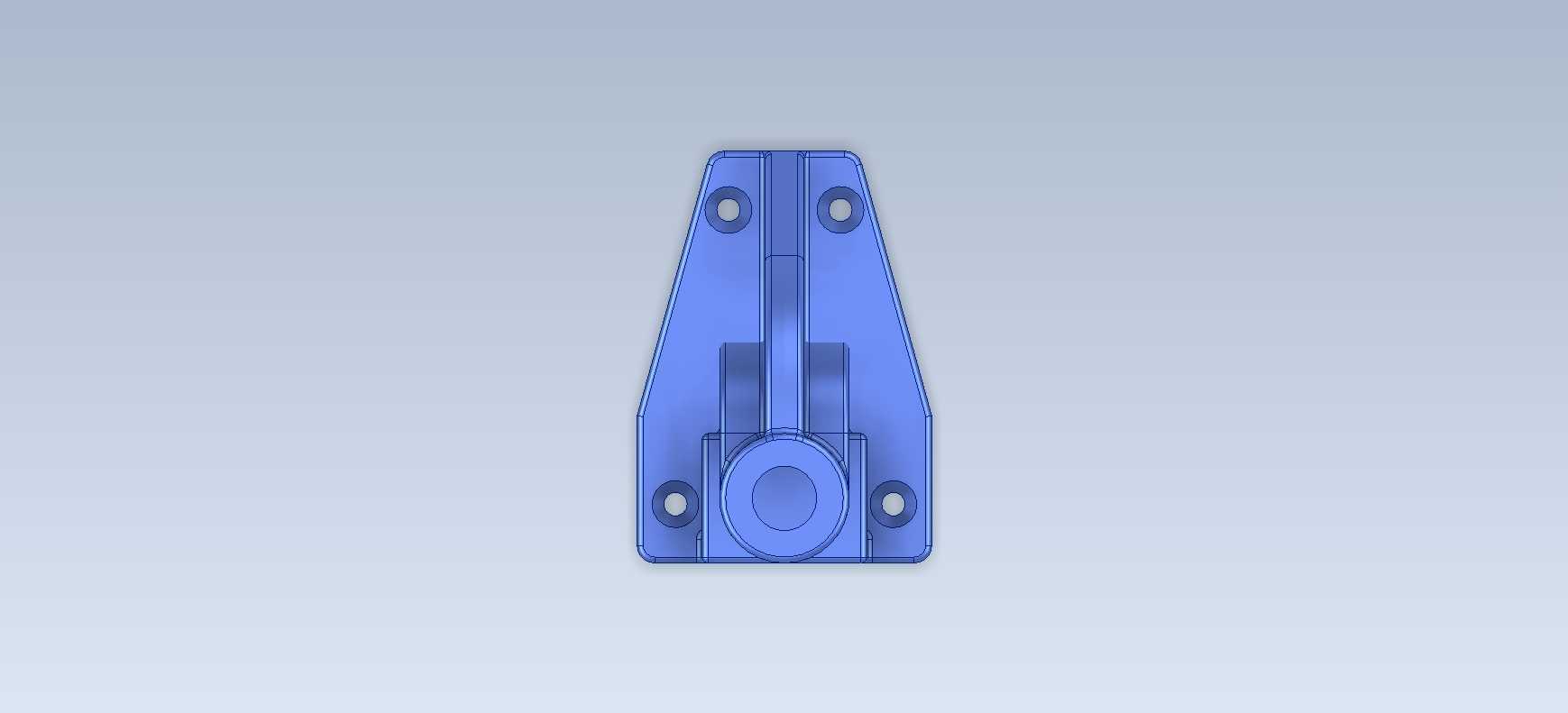

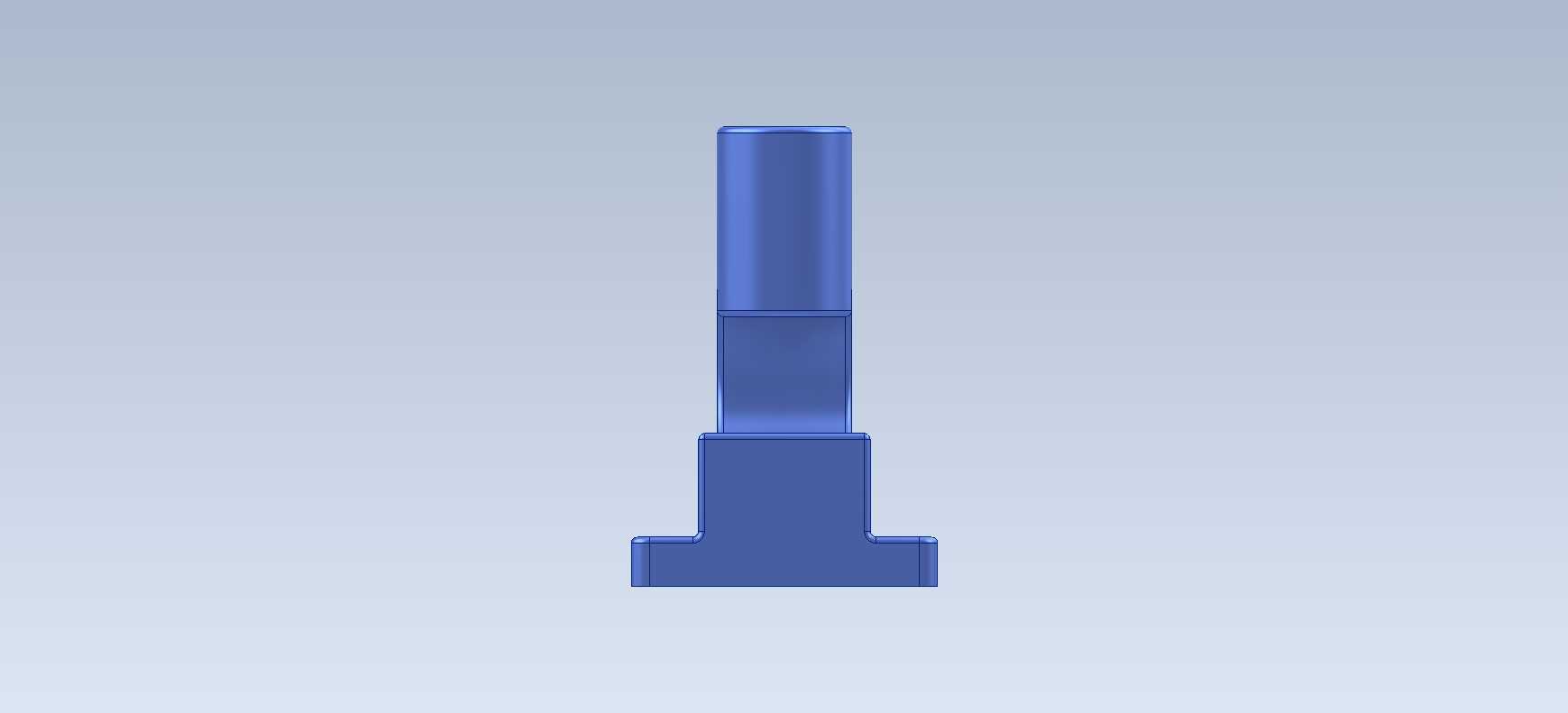

从结构功能来看，该构件分为三个核心功能区域：上部的竖直导向筒、中部的C型承载臂、下部的安装底座。上部的竖直导向筒为中空圆柱结构，内壁需要与压杆的滑动段做间隙配合，配合公差通常选H8/f7级别，既要保证压杆上下动作无卡滞，又要控制径向间隙避免压头偏移，导向筒的长度设计需要匹配压杆的行程，保证压杆在全行程范围内都有足够的导向支撑长度，避免压接过程中出现压头歪斜导致工件报废的情况。中部的C型臂结构是主要的受力承载部分，开口空间决定了可加工工件的最大高度，C型臂的截面厚度经过受力校核，在人力施压的最大载荷下，变形量控制在0.05mm以内，保证压接精度，同时C型的开口设计方便操作人员取放工件，不会出现结构干涉。下部的安装底座为带安装孔的平板结构，两个沉头安装孔用于将整个构件固定在工作台面上，安装孔的位置间距经过优化，保证固定后整机的重心落在底座支撑范围内，施压过程中不会出现倾覆风险，底座的平面度要求控制在0.02mm以内，保证安装后整机的水平度，避免压杆出现倾斜。

设计过程中首先要确定整机的额定压接力，手动压力机的人力输入通常按150N最大手动力计算，通过杠杆比换算后，压头输出的压力约为5kN，以此为基础做C型臂的静力学仿真，校核最大应力位置的安全系数，保证在最大载荷下应力值低于铸铁材料的屈服强度，同时控制C型臂的开口变形量，避免开口过大导致压头偏移。导向筒的内径尺寸需要匹配标准的导杆直径，通常选20mm的标准冷拔圆钢作为压杆，因此导向筒内径设计为20H8，导向筒的外壁做加厚处理，避免压杆受侧向力时导向筒出现开裂。底座的安装孔设计为沉头孔，使用M8的内六角螺栓固定，沉头深度保证螺栓安装后头部不高出底座平面，不会影响工件在底座平面的放置。

从安装边界来看，该构件整体占用的工作台面尺寸约为120mm×80mm，安装时需要在工作台面预先加工两个对应间距的M8螺纹孔，孔距误差控制在±0.1mm以内，保证安装时螺栓能顺利穿入。导向筒的中心到底座工作台面的垂直距离决定了最大开口高度，该设计的开口高度为100mm，可容纳高度不超过90mm的工件进行压制作业，压杆的行程设计为50mm，满足常规小零件的压接行程需求。构件的所有棱边都做了R2的圆角处理，避免操作人员取放工件时被锐边划伤，同时也能减少应力集中，提升构件的疲劳强度。

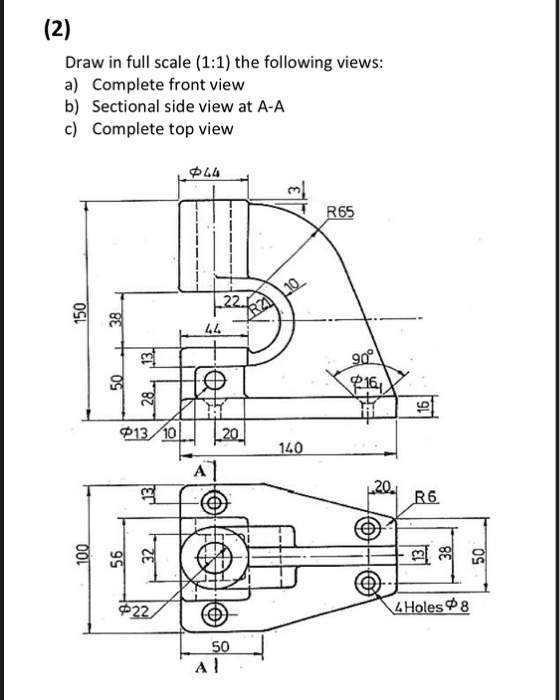

在实际建模过程中，优先采用拉伸、切除的基础特征完成主体结构搭建，再对转角位置做圆角处理，安装孔、导向筒的同轴度、底座平面的平面度都需要在建模时添加对应的几何约束，保证后续出工程图时尺寸标注与形位公差符合加工要求。这类铸件结构通常采用HT200灰铸铁铸造，铸造后需要经过时效处理消除内应力，再对导向筒内壁、底座安装平面、安装孔做机加工，保证配合面的精度要求。对于教学实训场景来说，这个构件是非常典型的C型架类零件练习案例，涵盖了拉伸、切除、圆角、孔特征等基础建模命令，同时也需要结合受力分析、装配配合、加工工艺的相关知识，能帮助初学者快速掌握机械结构设计的基本逻辑，理解结构设计中功能、强度、工艺三者的平衡关系，避免只关注外观造型而忽略实际使用中的受力、安装、加工需求。
