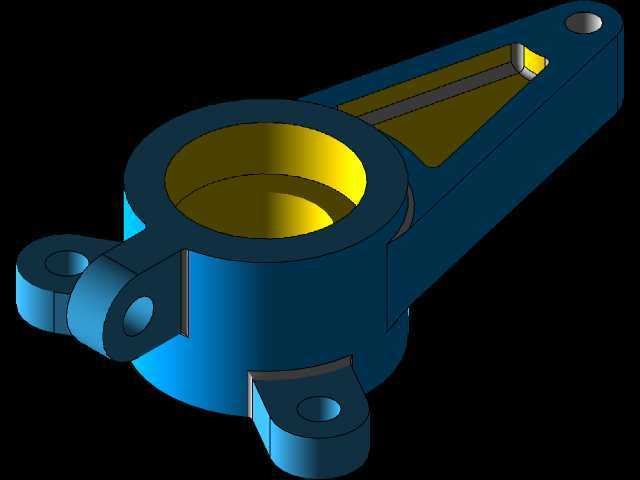

杠杆式铰接支座连接构件三维结构

项目分类:通用机械零部件 发布时间:2024-12-26 ID:867931
  • 杠杆式铰接支座连接构件三维结构

  该构件属于典型的杠杆式铰接支撑类机械零件,常见于轻工自动化生产线的物料拨送机构、小型压力设备的手动施压组件、以及专用工装夹具的压紧执行端,在需要绕固定轴做小角度往复摆动、同时传递一定径向载荷的工位中承担核心连接与传力作用。从结构形态来看,主体采用一体式铸钢或铝合金加工成型的设计思路,核心承载区域为中部的筒状轴套结构,轴套内壁预留了足够的轴承安装位,可适配标准深沟球轴承或自润滑铜套,降低铰接转动过程中的摩擦损耗,轴套的壁厚经过载荷校核,在常规1.2倍额定工作载荷下不会出现径向形变,保证铰接转动的同轴度精度。

  从轴套侧部延伸出的长条形杠杆臂采用变截面设计,靠近轴套根部的位置截面厚度更大,向臂端逐步收窄,既保证了传力路径上的结构强度,又尽可能控制了零件整体重量,臂身开设的长条形减重槽并非单纯为了减重,槽体的两侧边同时作为加强筋结构,提升杠杆臂在受侧向力时的抗扭性能,避免摆动过程中臂体出现侧弯卡滞。轴套周向均匀分布的三个带孔安装耳座,每个耳座的孔位均做了锪平处理,保证紧固件安装时端面贴合紧密,不会出现附加安装应力,三个耳座的安装孔位连线形成稳定的三角形支撑面,可直接通过螺栓将整个构件固定在设备的安装基板上,安装时无需额外加工定位止口,依靠三个孔的位置度公差即可保证构件的安装定位精度,安装边界控制在轴套外径向外延伸不超过耳座外端面的范围内,不会与周边相邻的传动构件产生运动干涉。

  杠杆臂的末端同样设置了铰接孔位,用于连接驱动件或执行末端,该孔位与中部轴套的中心距经过严格的尺寸链计算,匹配对应工位的摆动行程需求,当驱动端带动臂端做直线往复运动时,整个构件可绕中部轴套实现0-45度范围内的稳定摆动,传递的扭矩可覆盖小型工装压紧、物料分选拨杆等常规工位的载荷需求。在建模过程中,所有的安装孔位均按照标准紧固件的尺寸公差做了适配,轴套内壁、耳座贴合面等关键配合面预留了合理的机加工余量,非配合面采用自然铸造圆角过渡,避免应力集中问题,零件的所有棱边均做了0.5mm的倒角处理,既消除加工毛刺,也避免安装调试过程中划伤操作人员。

  实际应用中,该构件可根据使用场景的载荷需求选择不同的加工材质,轻载工位可采用6061铝合金硬质阳极氧化处理,兼顾轻量化与表面耐磨性能,重载工位可采用45号钢调质处理后表面发黑,提升整体结构强度与抗锈蚀能力,铰接转动部位可根据维护周期选择脂润滑或自润滑轴承适配,降低日常维护成本。
